2000 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

2
39
Säkerhetskontroll
1

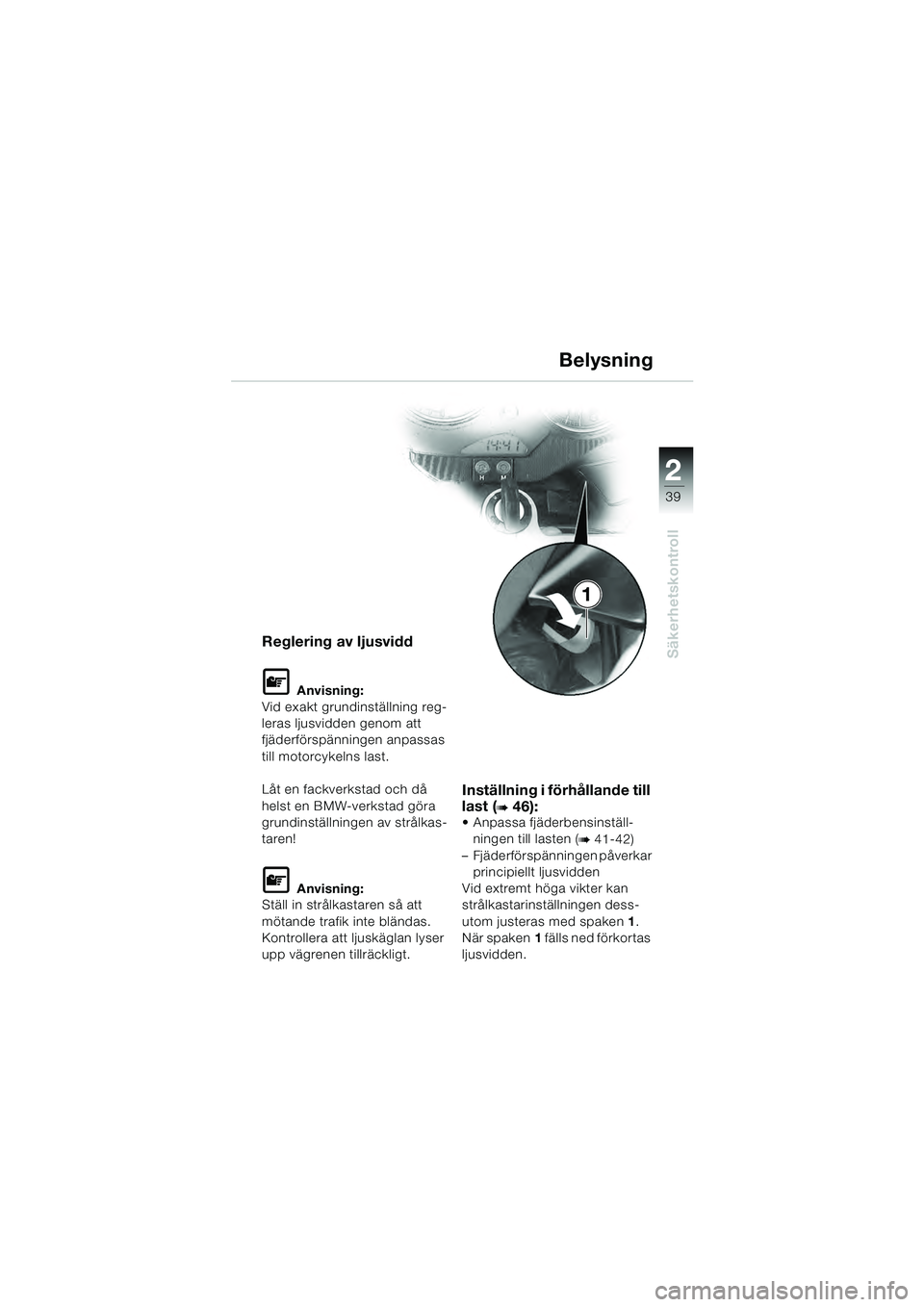

Reglering av ljusvidd
L Anvisning:
Vid exakt grundinställning reg-
leras ljusvidden genom att
fjäderförspänningen anpassas
till motorcykelns last.
Låt en fackverkstad och då
helst en BMW-verkstad göra
grundinställningen av strålkas-
taren!
L Anvisning:
Ställ in strålkastaren så att
mötande trafik inte bländas.
Kontrollera att ljuskäglan lyser
upp vägrenen tillräckligt.
Inställning i förhållande till
last (
b 46): Anpassa fjäderbensinställ-
ningen till lasten (
b 41-42)
– Fjäderförspänningen påverkar principiellt ljusvidden
Vid extremt höga vikter kan
strålkastarinställningen dess-
utom justeras med spaken 1.
När spaken 1 fälls ned förkortas
ljusvidden.
Belysning
10SBKS4.BK Seite 39 Dienstag, 29. Juni 2010 12:05 12

2
40
Säkerhetskontroll
2
S
H
1

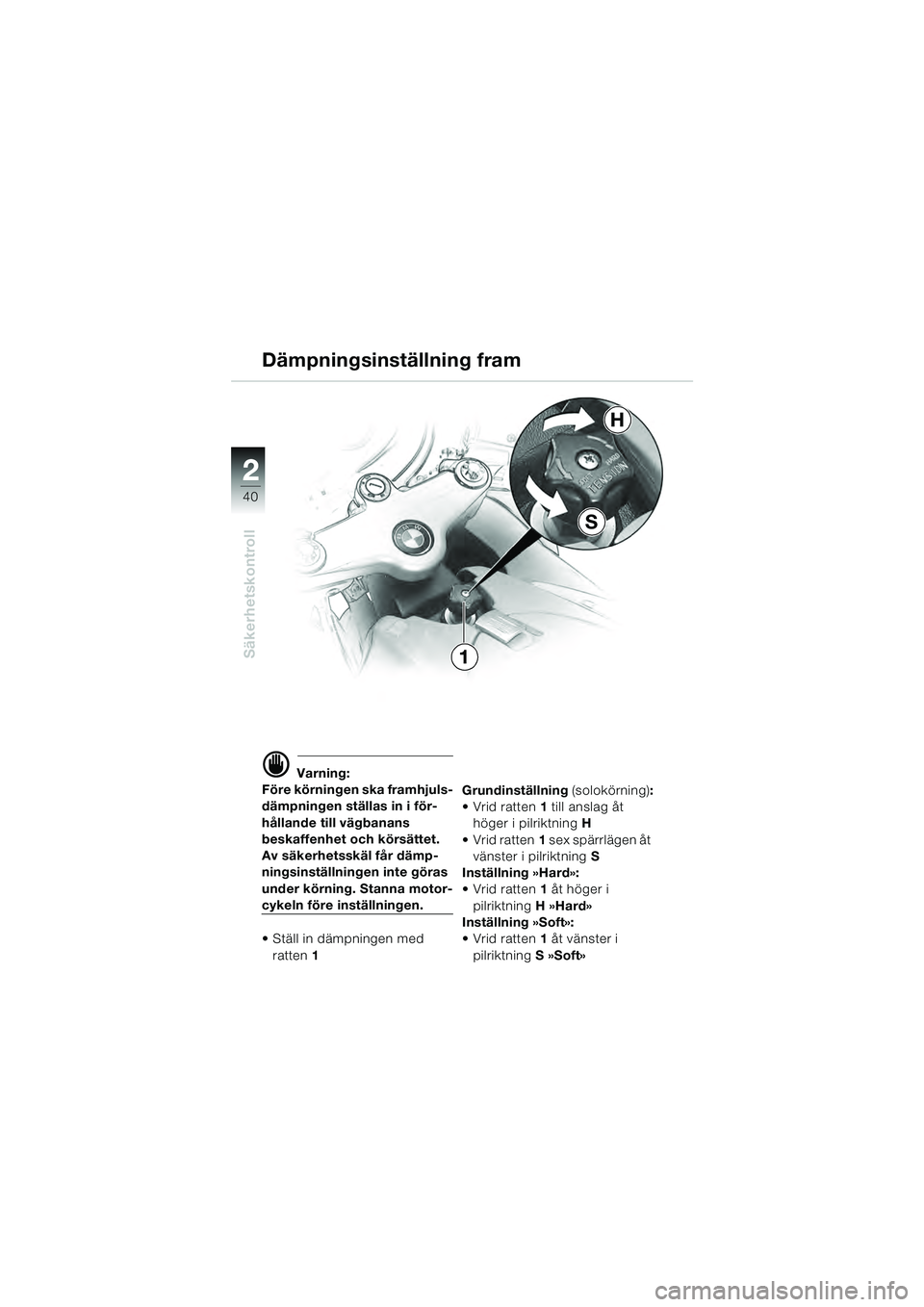

d Varning:
Före körningen ska framhjuls-
dämpningen ställas in i för-
hållande till vägbanans
beskaffenhet och körsättet.
Av säkerhetsskäl får dämp-
ningsinställningen inte göras
under körning. Stanna motor-
cykeln före inställningen.
Ställ in dämpningen med
ratten 1 Grundinställning
(solokörning):
Vrid ratten 1 till anslag åt
höger i pilriktning H
Vrid ratten 1 sex spärrlägen åt
vänster i pilriktning S
Inställning »Hard»:
Vrid ratten 1 åt höger i
pilriktning H »Hard»
Inställning »Soft»:
Vrid ratten 1 åt vänster i
pilriktning S »Soft»
Dämpningsinställning fram
10SBKS4.BK Seite 40 Dienstag, 29. Juni 2010 12:05 12

2
41
Säkerhetskontroll
1
d Varning:

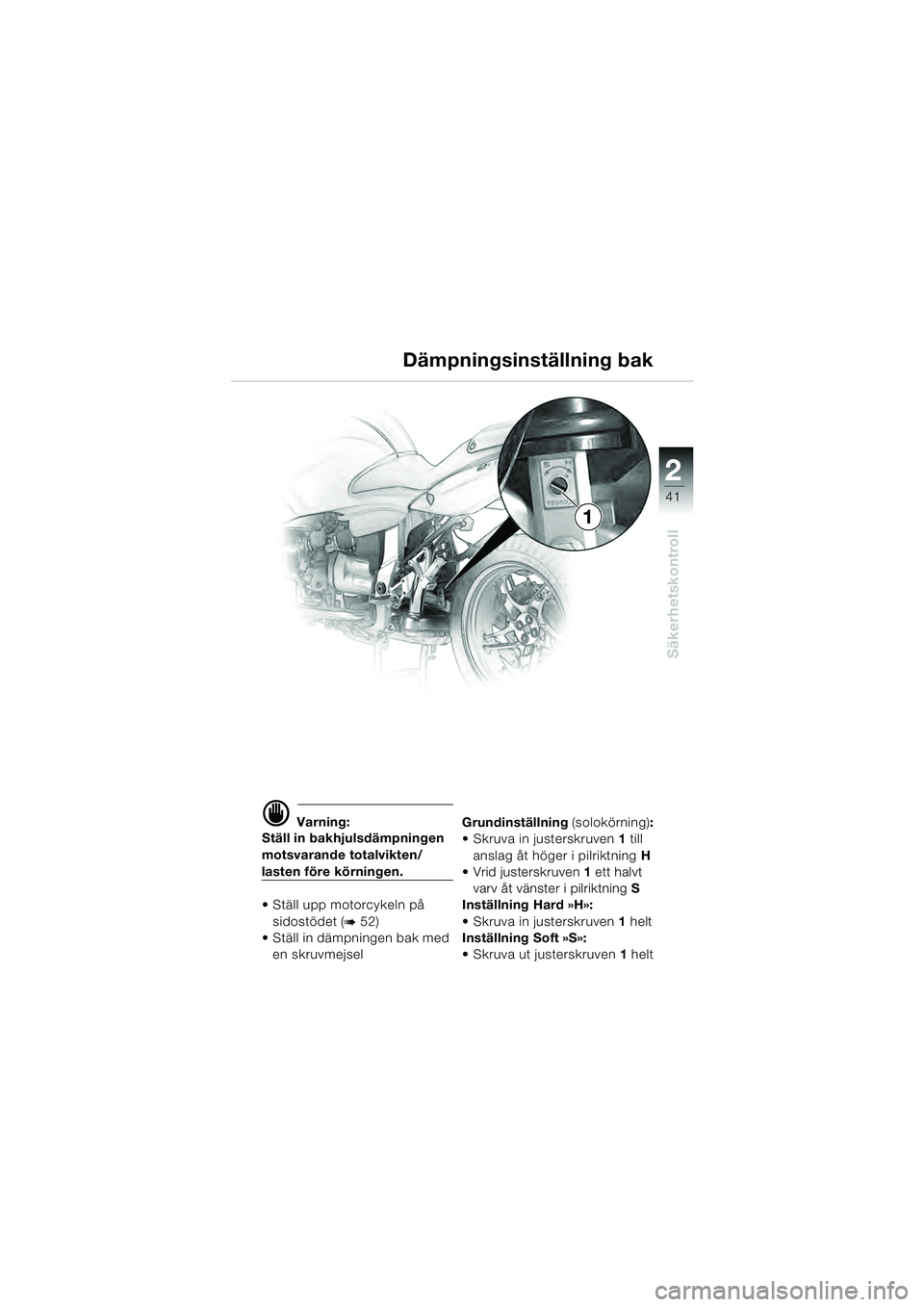

Ställ in bakhjulsdämpningen
motsvarande totalvikten/
lasten före körningen.
Ställ upp motorcykeln på
sidostödet (
b 52)
Ställ in dämpningen bak med
en skruvmejsel Grundinställning
(solokörning):
Skruva in justerskruven 1 till
anslag åt höger i pilriktning H
Vrid justerskruven 1 ett halvt
varv åt vänster i pilriktning S
Inställning Hard »H»:
Skruva in justerskruven 1 helt
Inställning Soft »S»:
Skruva ut justerskruven 1 helt
Dämpningsinställning bak
10SBKS4.BK Seite 41 Dienstag, 29. Juni 2010 12:05 12

2
42
Säkerhetskontroll
2
1
d Varning:

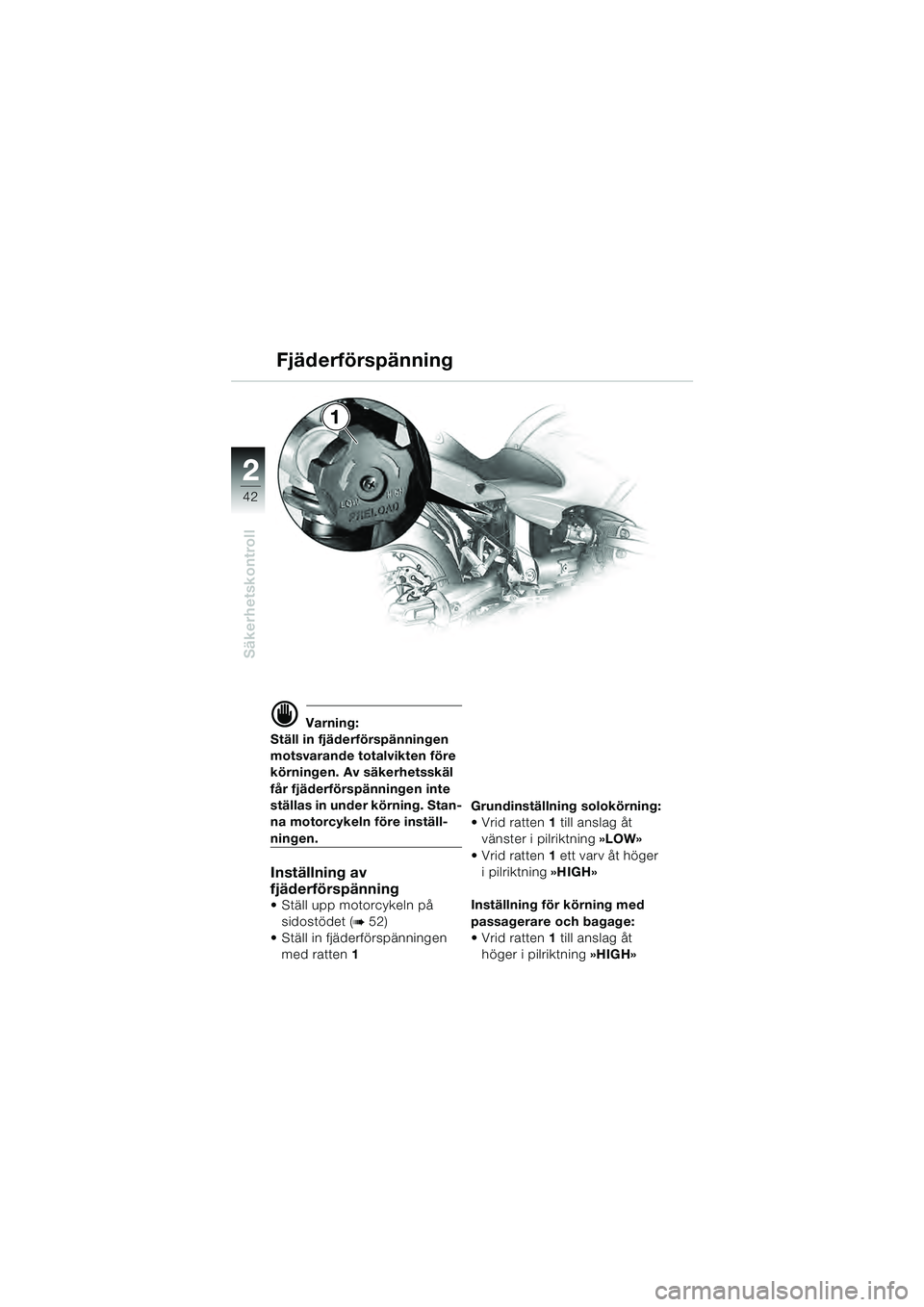

Ställ in fjäderförspänningen
motsvarande totalvikten före
körningen. Av säkerhetsskäl
får fjäderförspänningen inte
ställas in under körning. Stan-
na motorcykeln före inställ-
ningen.
Inställning av
fjäderförspänning
Ställ upp motorcykeln på sidostödet (
b 52)
Ställ in fjäderförspänningen
med ratten 1 Grundinställning
solokörning:
1 till anslag åt
vänster i pilriktning »LOW»
1 ett varv åt höger
i pilriktning »HIGH»
Inställning för körning med
passagerare och bagage:
1 till anslag åt
höger i pilriktning »HIGH»
Fjäderförspänning
10SBKS4.BK Seite 42 Dienstag, 29. Juni 2010 12:05 12

2
43
Säkerhetskontroll

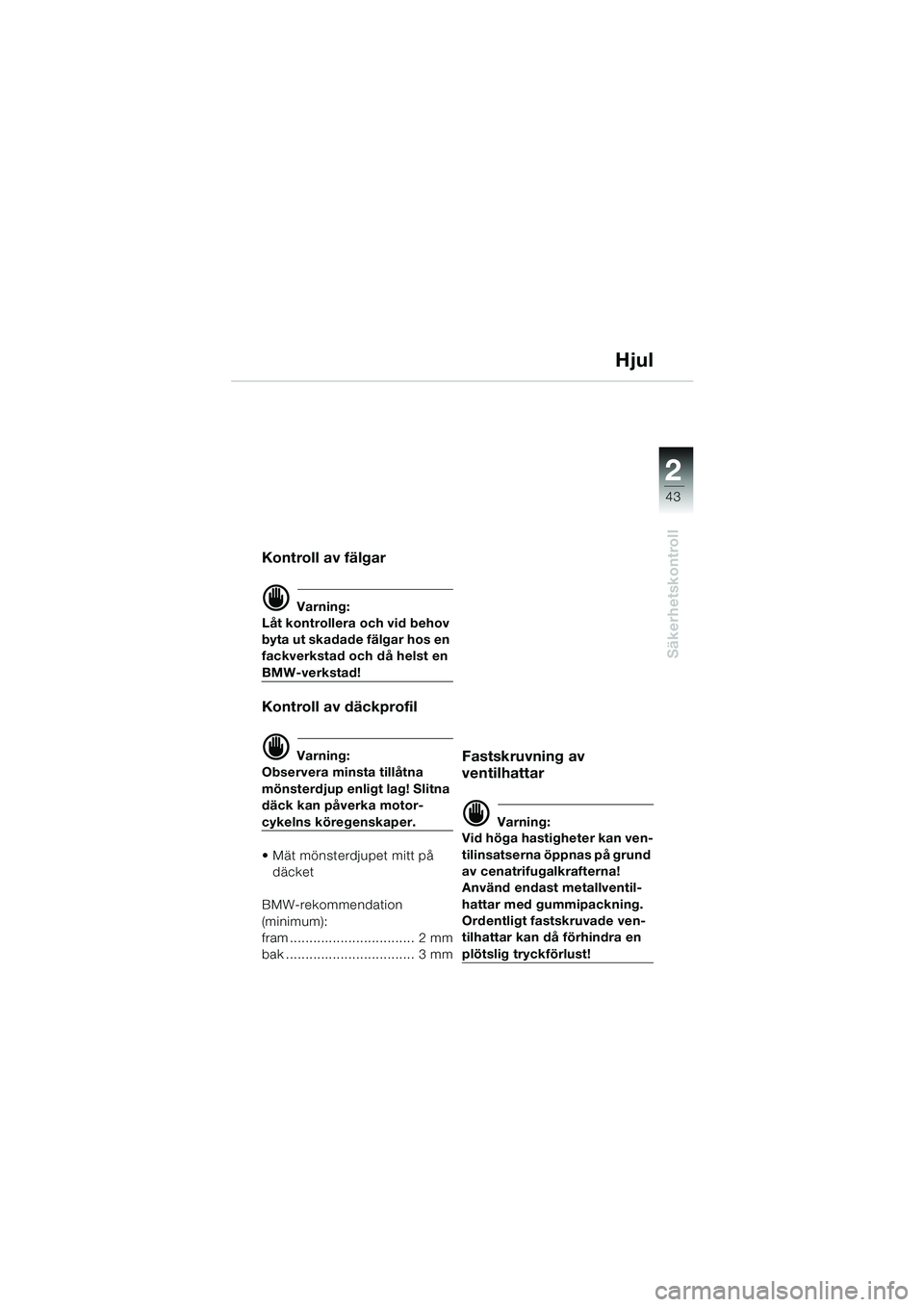

Hjul
Kontroll av fälgar
d Varning:
Låt kontrollera och vid behov
byta ut skadade fälgar hos en
fackverkstad och då helst en
BMW-verkstad!
Kontroll av däckprofil
d Varning:
Observera minsta tillåtna
mönsterdjup enligt lag! Slitna
däck kan påverka motor-
cykelns köregenskaper.
Mät mönsterdjupet mitt på däcket
BMW-rekommendation
(minimum):
fram ................................ 2 mm
bak ................................. 3 mm
Fastskruvning av
ventilhattar
d Varning:
Vid höga hastigheter kan ven-
tilinsatserna öppnas på grund
av cenatrifugalkrafterna!
Använd endast metallventil-
hattar med gummipackning.
Ordentligt fastskruvade ven-
tilhattar kan då förhindra en
plötslig tryckförlust!
10SBKS4.BK Seite 43 Dienstag, 29. Juni 2010 12:05 12

2
44
Säkerhetskontroll
2
Hjul

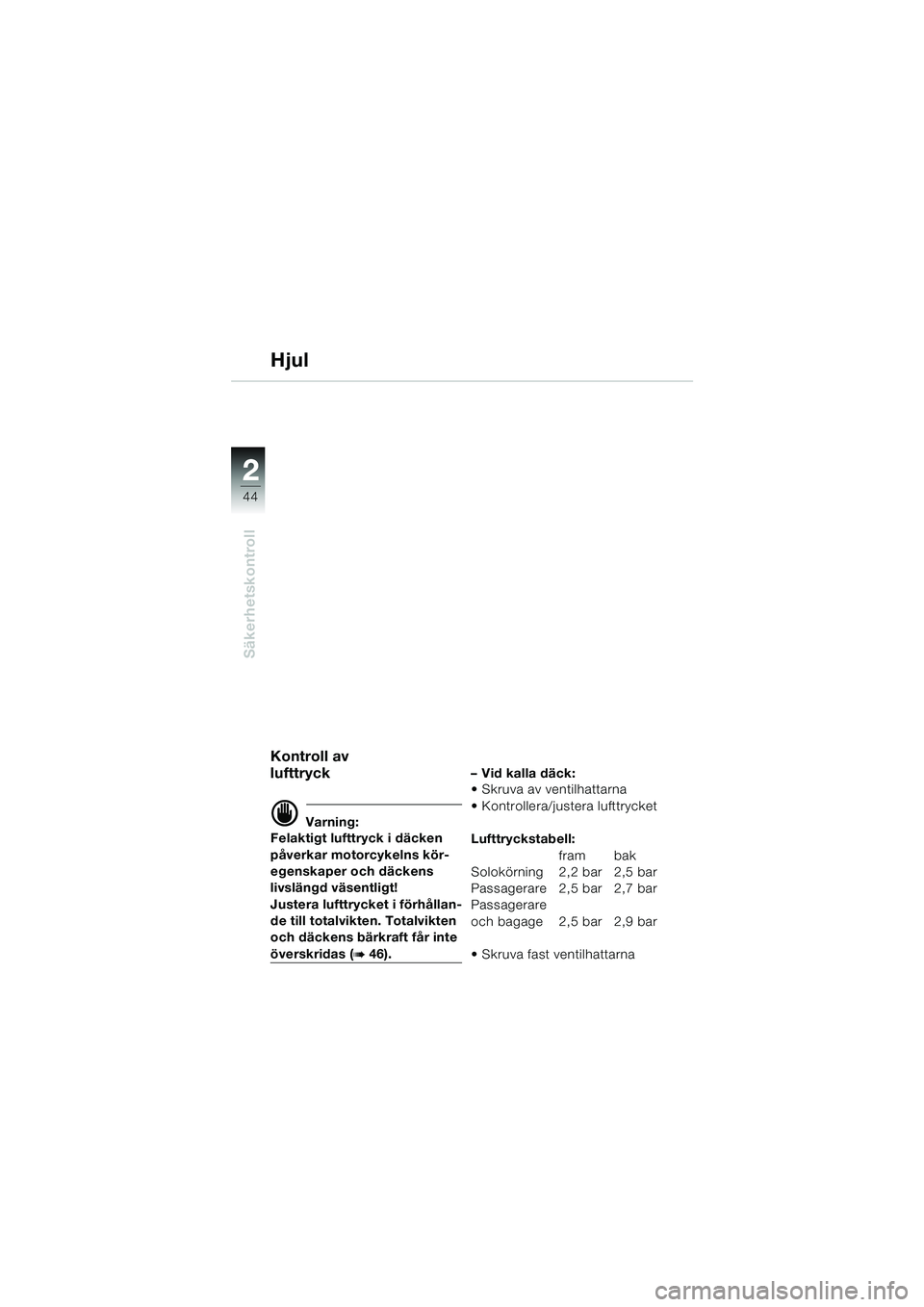

Kontroll av
lufttryck
d Varning:
Felaktigt lufttryck i däcken
påverkar motorcykelns kör-
egenskaper och däckens
livslängd väsentligt!
Justera lufttrycket i förhållan-
de till totalvikten. Totalvikten
och däckens bärkraft får inte
överskridas (b 46). –Vid kalla däck:
Skruva av ventilhattarna
Kontrollera/justera lufttrycket
Lufttryckstabell:
fram bak
Solokörning 2,2 bar 2,5 bar
Passagerare 2,5 bar 2,7 bar
Passagerare
och bagage 2,5 bar 2,9 bar
Skruva fast ventilhattarna
10SBKS4.BK Seite 44 Dienstag, 29. Juni 2010 12:05 12

2
45
Säkerhetskontroll

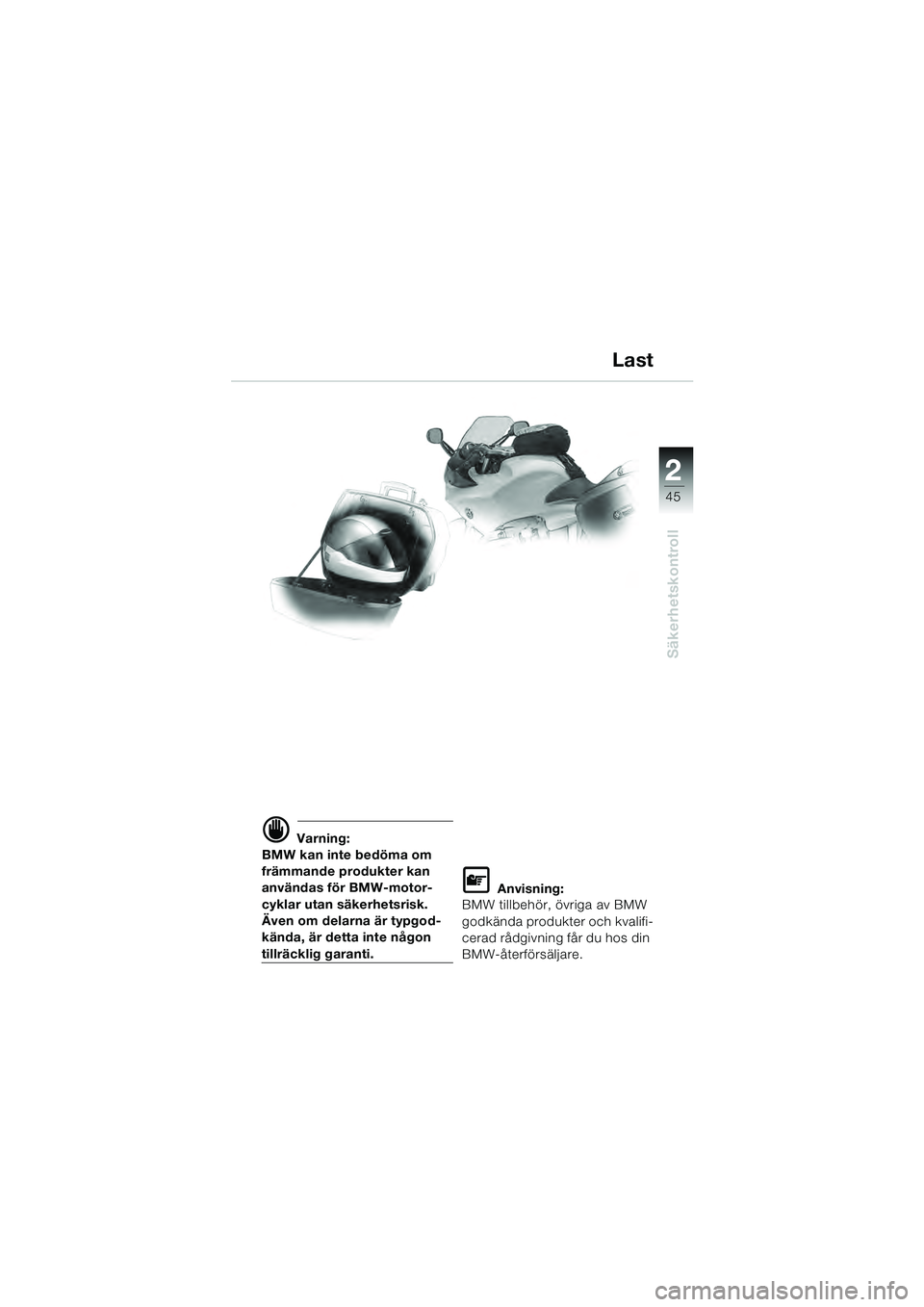

d Varning:
BMW kan inte bedöma om
främmande produkter kan
användas för BMW-motor-
cyklar utan säkerhetsrisk.
Även om delarna är typgod-
kända, är detta inte någon
tillräcklig garanti.
L Anvisning:
BMW tillbehör, övriga av BMW
godkända produkter och kvalifi-
cerad rådgivning får du hos din
BMW-återförsäljare.
Last
10SBKS4.BK Seite 45 Dienstag, 29. Juni 2010 12:05 12

2
46
Säkerhetskontroll
2

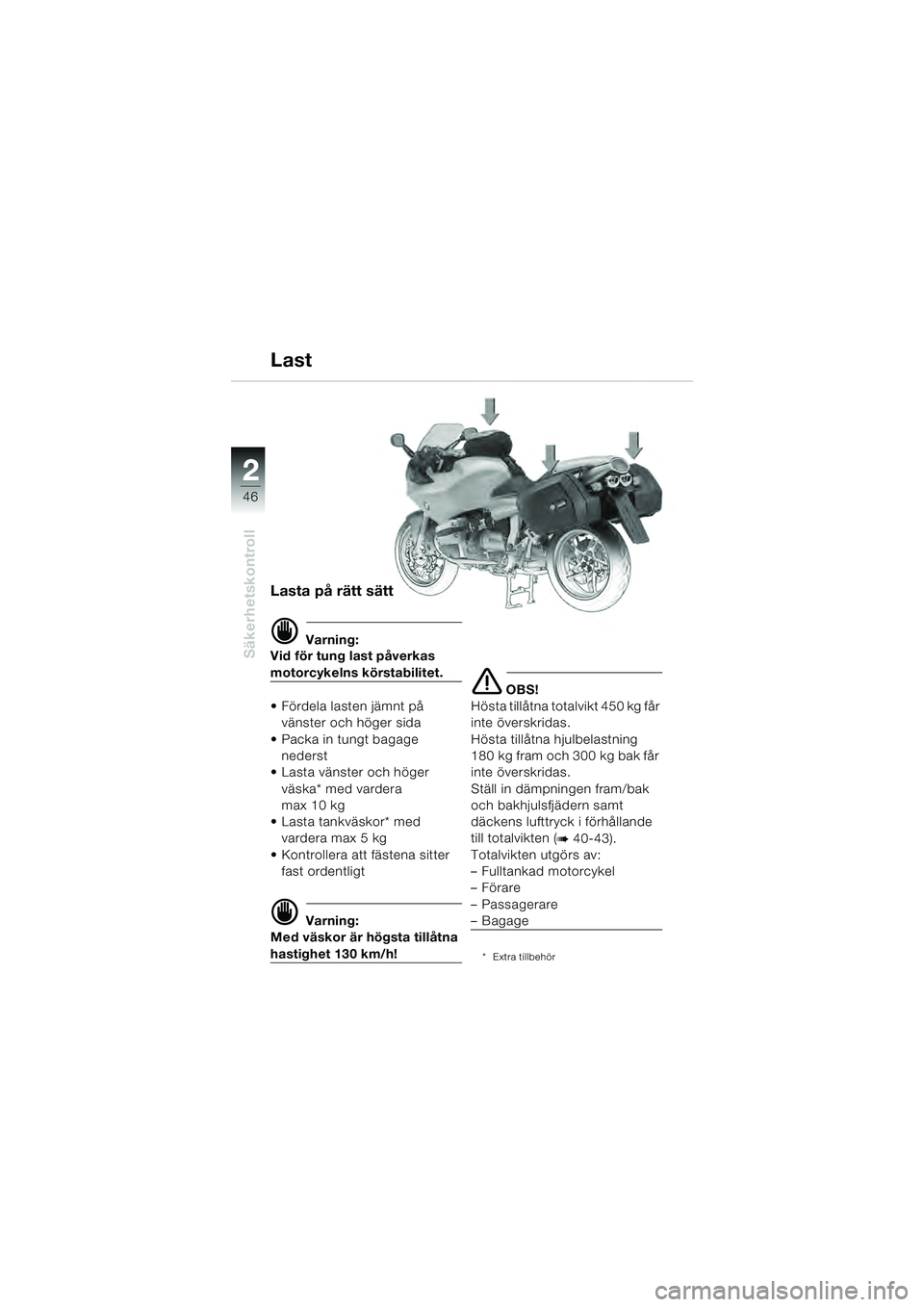

Lasta på rätt sätt
d Varning:
Vid för tung last påverkas
motorcykelns körstabilitet.
Fördela lasten jämnt på vänster och höger sida
Packa in tungt bagage nederst
Lasta vänster och höger väska* med vardera
max 10 kg
vardera max 5 kg
Kontrollera att fästena sitter fast ordentligt
d Varning:
Med väskor är högsta tillåtna
hastighet 130 km/h!
e OBS!
Hösta tillåtna totalvikt 450 kg får
inte överskridas.
Hösta tillåtna hjulbelastning
180 kg fram och 300 kg bak får
inte överskridas.
Ställ in dämpningen fram/bak
och bakhjulsfjädern samt
däckens lufttryck i förhållande
till totalvikten (
b 40-43).
Totalvikten utgörs av:
– Fulltankad motorcykel
–Förare
– Passagerare
– Bagage
* Extra tillbehör
Last
10SBKS4.BK Seite 46 Dienstag, 29. Juni 2010 12:05 12
