2000 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

2

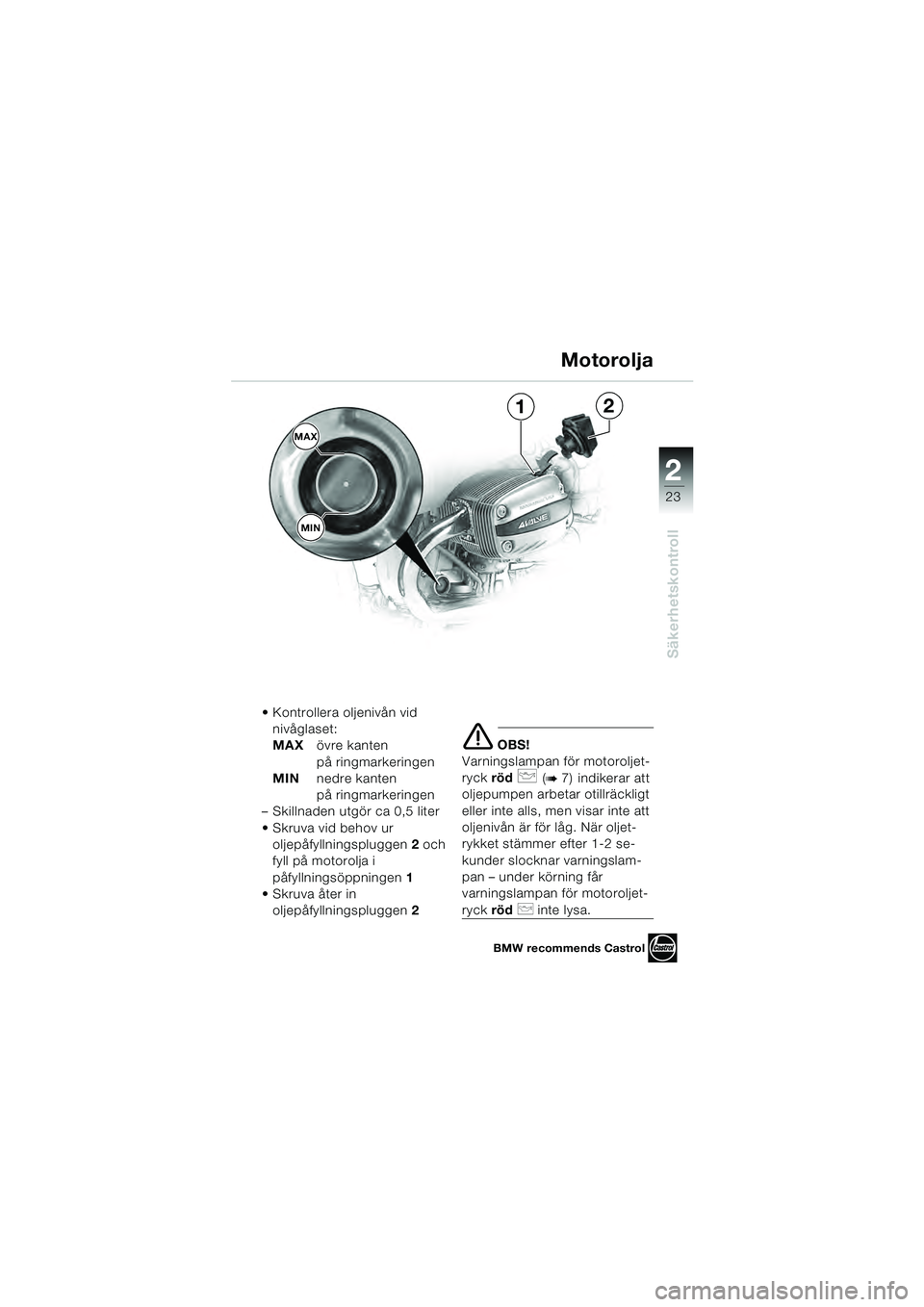

23
Säkerhetskontroll
1
MAX
2
MIN
Kontrollera oljenivån vid nivåglaset:
MAX övre kanten
på ringmarkeringen
MIN nedre kanten
på ringmarkeringen
– Skillnaden utgör ca 0,5 liter
Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i
påfyllningsöppningen 1
Skruva åter in
oljepåfyllningspluggen 2
e OBS!
Varningslampan för motoroljet-
ryck röd
p (b 7) indikerar att
oljepumpen arbetar otillräckligt
eller inte alls, men visar inte att
oljenivån är för låg. När oljet-
rykket stämmer efter 1-2 se-
kunder slocknar varningslam-
pan – under körning får
varningslampan för motoroljet-
ryck röd p inte lysa.
Motorolja
BMW recommends Castrol
10SBKS4.BK Seite 23 Dienstag, 29. Juni 2010 12:05 12

2

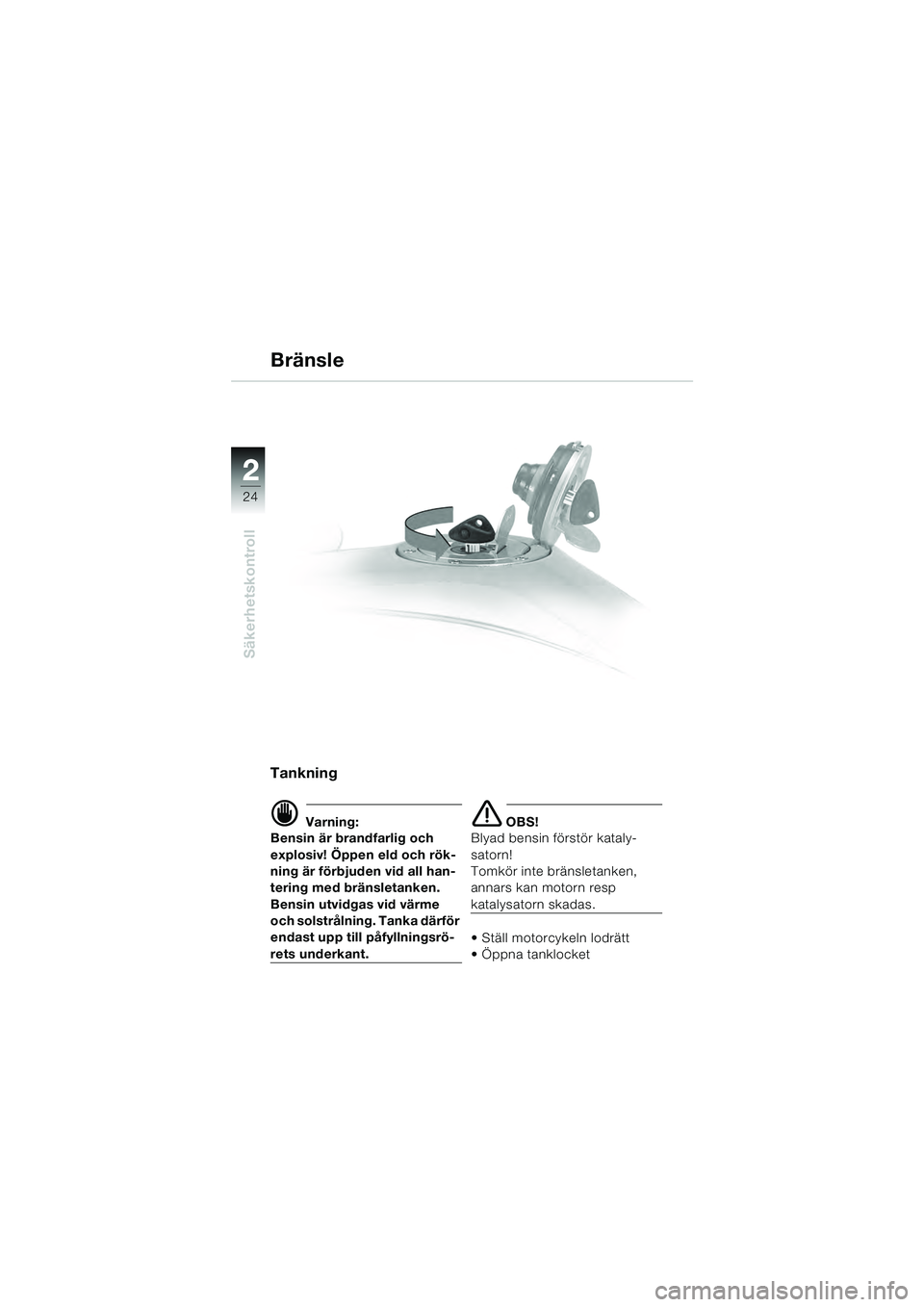

24
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör kataly-
satorn!
Tomkör inte bränsletanken,
annars kan motorn resp
katalysatorn skadas.
Ställ motorcykeln lodrätt
Öppna tanklocket
Bränsle
10SBKS4.BK Seite 24 Dienstag, 29. Juni 2010 12:05 12

2

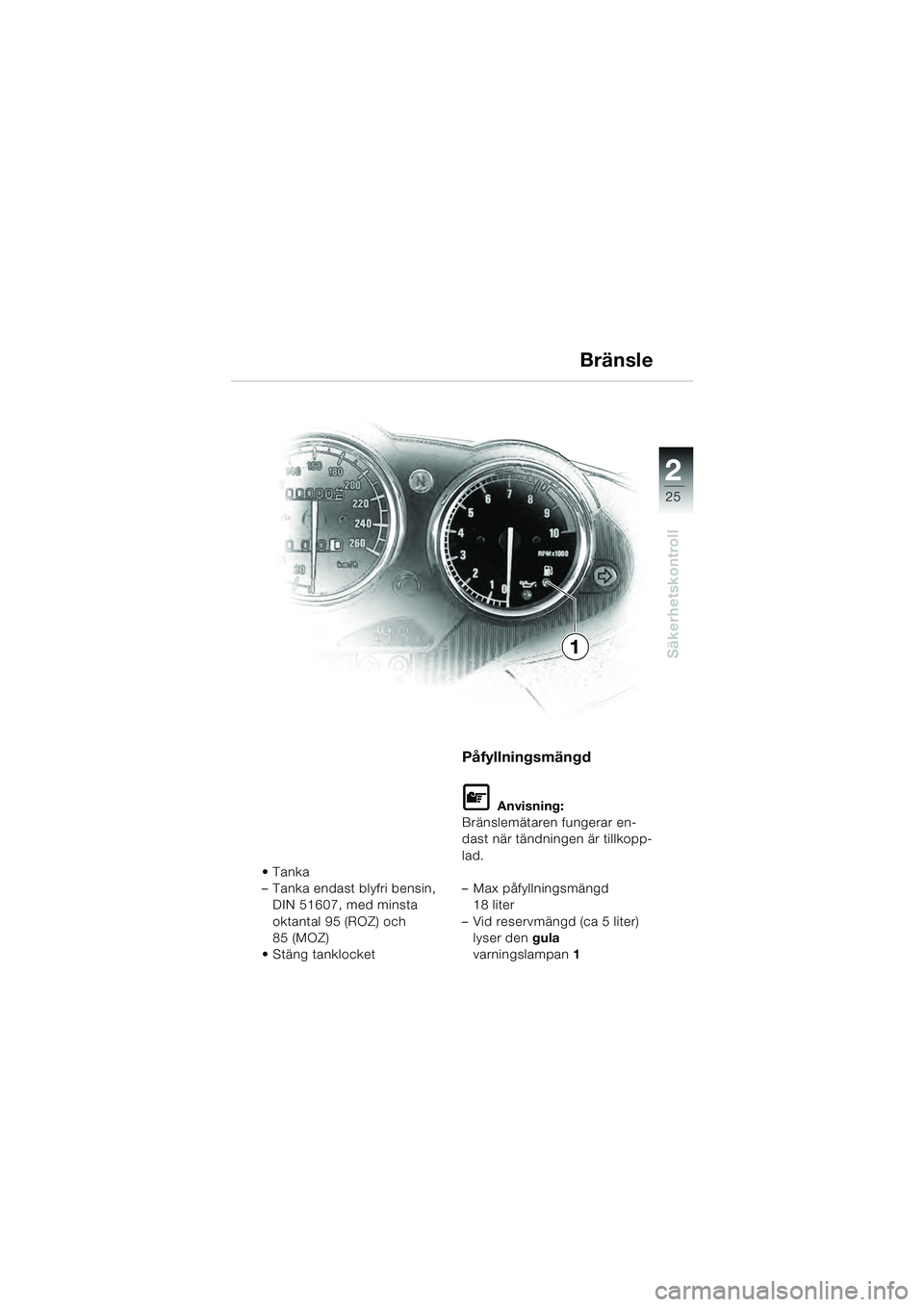

25
Säkerhetskontroll

– Tanka endast blyfri bensin, DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)

Påfyllningsmängd
L Anvisning:
Bränslemätaren fungerar en-
dast när tändningen är tillkopp-
lad.
– Max påfyllningsmängd 18 liter
– Vid reservmängd (ca 5 liter) lyser den gula
varningslampan 1
Bränsle
1
10SBKS4.BK Seite 25 Dienstag, 29. Juni 2010 12:05 12

2

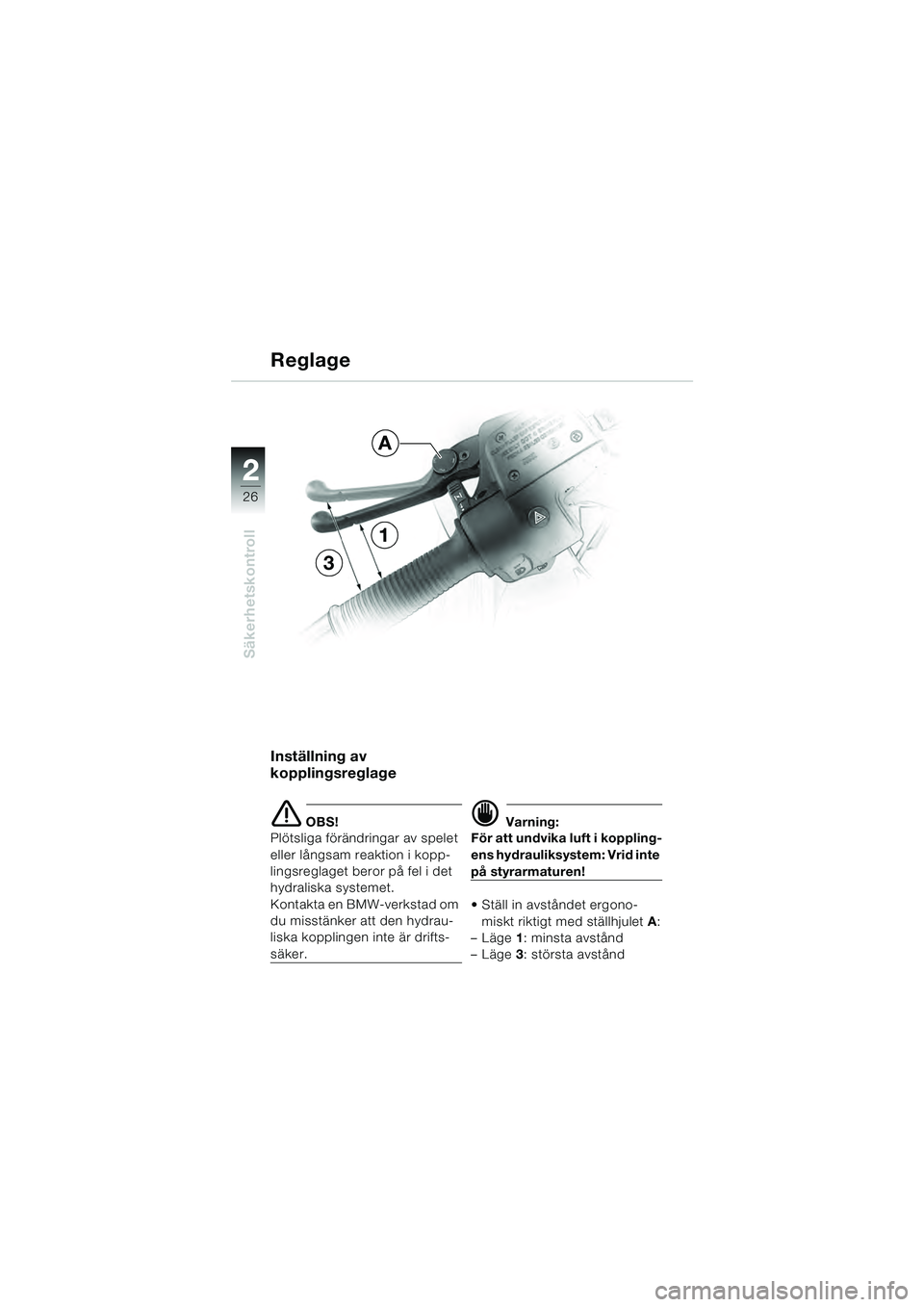

26
Säkerhetskontroll
2
Reglage
Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är drifts-
säker.
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem: Vrid inte
på styrarmaturen!
Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
1
3
A
10SBKS4.BK Seite 26 Dienstag, 29. Juni 2010 12:05 12

2

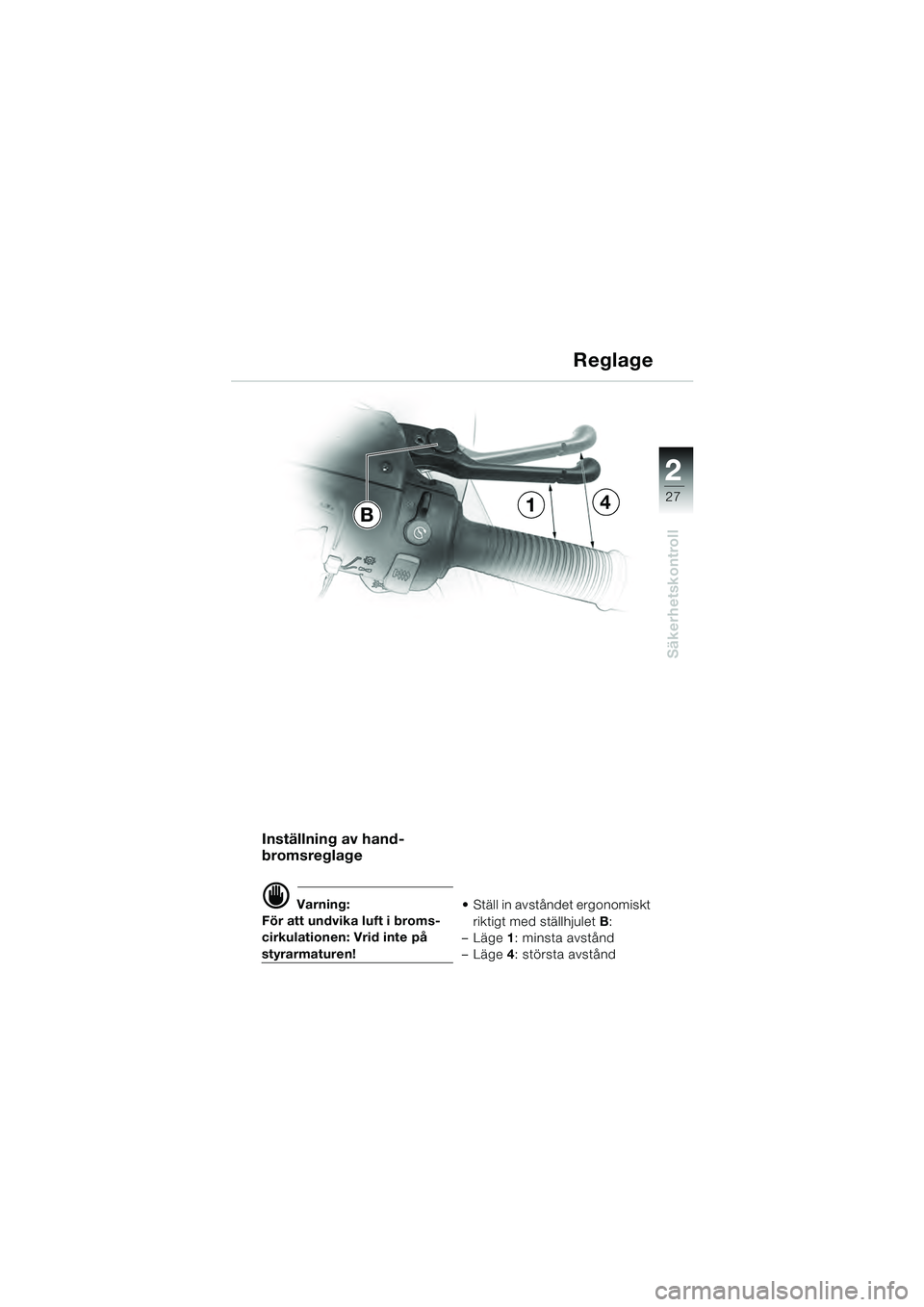

27
Säkerhetskontroll
Inställning av hand-
bromsreglage
d Varning:
För att undvika luft i broms-
cirkulationen: Vrid inte på
styrarmaturen! Ställ in avståndet ergonomiskt
riktigt med ställhjulet B:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
14B
10SBKS4.BK Seite 27 Dienstag, 29. Juni 2010 12:05 12

2

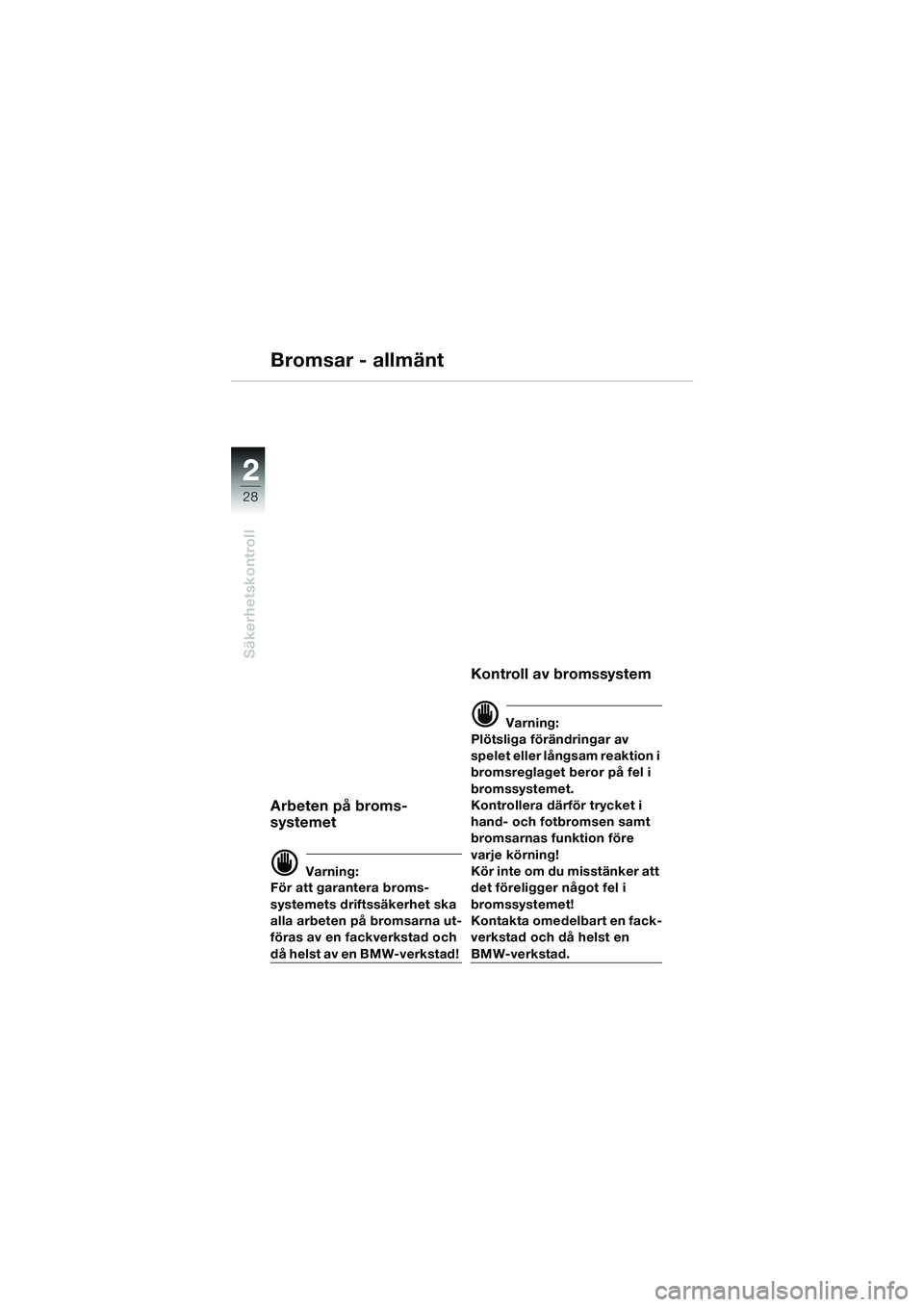

28
Säkerhetskontroll
2
Bromsar - allmänt
Arbeten på broms-
systemet
d Varning:
För att garantera broms-
systemets driftssäkerhet ska
alla arbeten på bromsarna ut-
föras av en fackverkstad och
d å h e l s t a v e n B M W - v e r k s t a d !
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av
spelet eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före
varje körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10SBKS4.BK Seite 28 Dienstag, 29. Juni 2010 12:05 12

2
29
Säkerhetskontroll
Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek!
Kontroll av bromsbeläggBromsbeläggen slits olika bero-
ende på det personliga kör-
sättet.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(Service- och teknikbok
bkapitel 2)!
10SBKS4.BK Seite 29 Dienstag, 29. Juni 2010 12:05 12

2
30
Säkerhetskontroll
2
Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskan i fram- el-
ler bakhjulsbromsens expan-
sionskärl har sjunkit under
MIN-markeringen (
b 31-32),
ska bromssystemet omedel-
bart kontrolleras hos en fack-
verkstad och då helst en
BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
och teknikbok
b kapitel 1),
helst hos en BMW-verkstad.
10SBKS4.BK Seite 30 Dienstag, 29. Juni 2010 12:05 12
