2000 BMW MOTORRAD R 1100 S Instruktionsbok (in Swedish)

11
7
Översikt och handhavande
1Kontrollampa vänster blin-
ker grön
s
2 Varningslampa batteriladd-
ning röd
r (b 62)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k
(
b 59)
5 Kontrollampa höger blinker
grön
t
( ) Siffror inom parentes
bsidhänvisning

6 Klocka
Ställ in klockan genom att
trycka med en kulspets-
penna eller dylikt på
punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e (b 62)
8 Varningslampor ABS
l/
brake failure röd* (
b 62)
* Extrautrustning
Kontrollampor
7
12354
8
B6A
10SBKS4.BK Seite 7 Dienstag, 29. Juni 2010 12:05 12

11
8

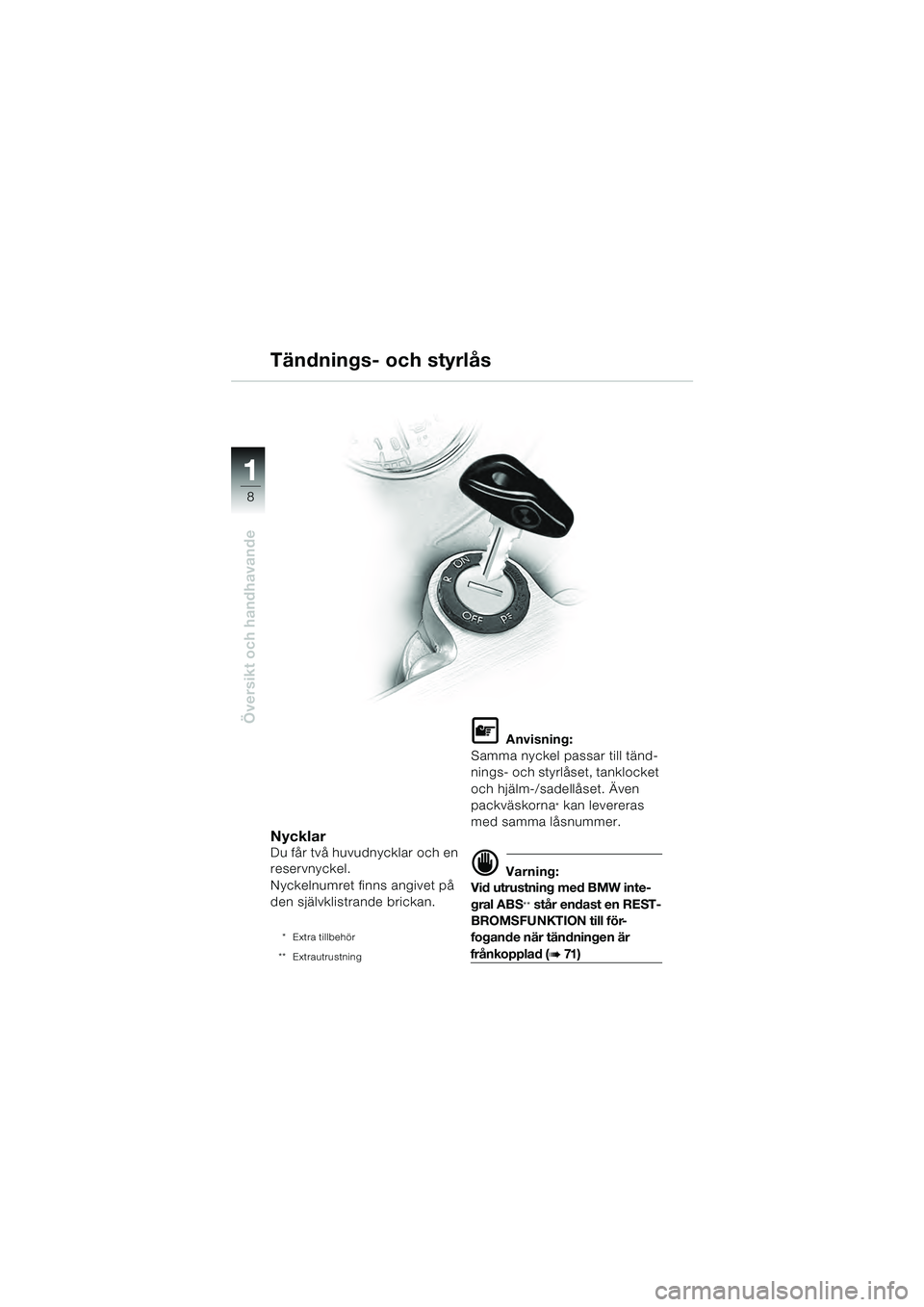

Översikt och handhavande
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den självklistrande brickan.
* Extra tillbehör
** Extrautrustning
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket
och hjälm-/sadellåset. Även
packväskorna
* kan levereras
med samma låsnummer.
d Varning:
Vid utrustning med BMW inte-
gral ABS
** står endast en REST-
BROMSFUNKTION till för-
fogande när tändningen är
frånkopplad (b 71 )
Tändnings- och styrlås
10SBKS4.BK Seite 8 Dienstag, 29. Juni 2010 12:05 12

11
9

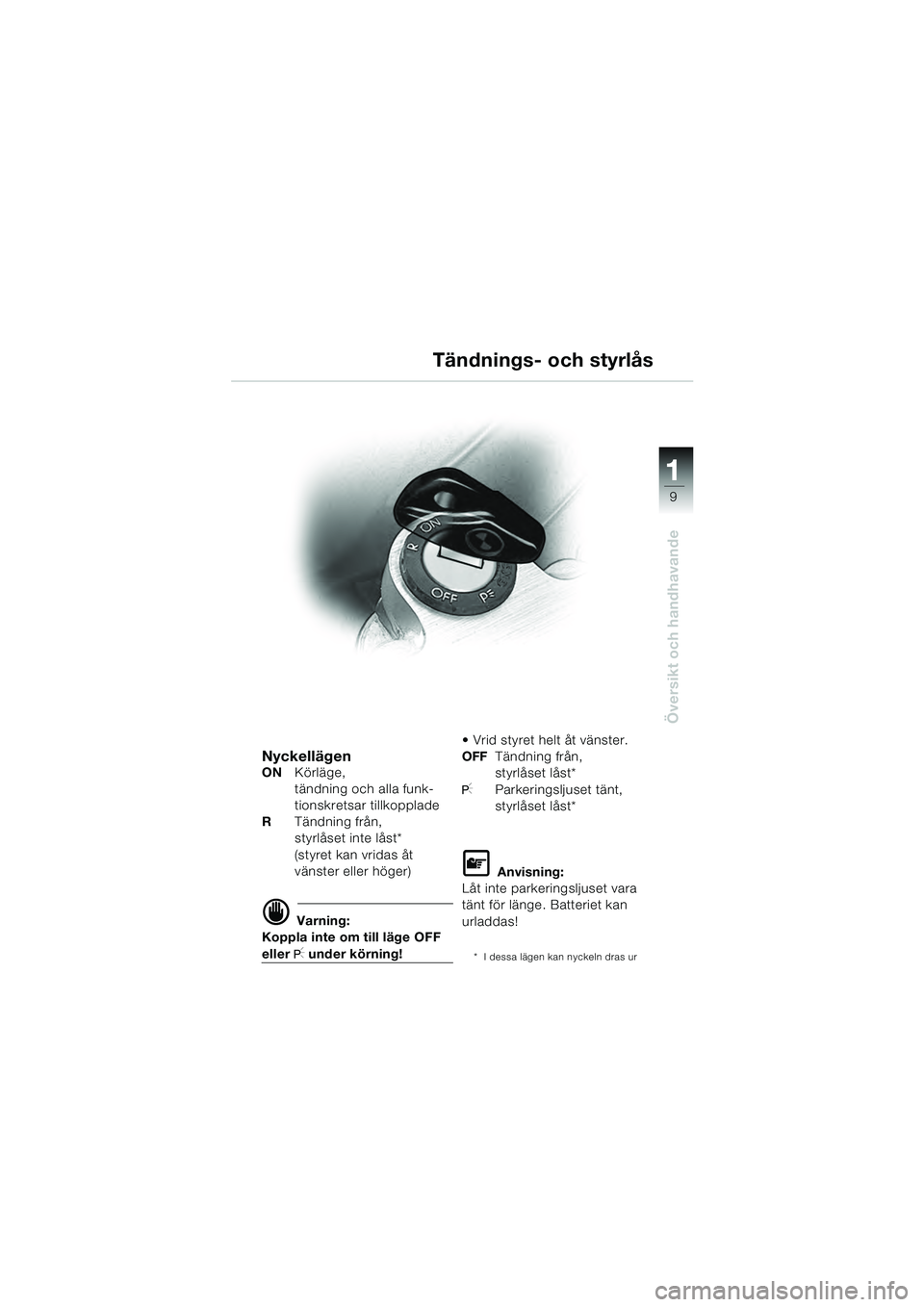

Översikt och handhavande
Tändnings- och styrlås
NyckellägenONKörläge,
tändning och alla funk-
tionskretsar tillkopplade
R Tändning från,
styrlåset inte låst*
(styret kan vridas åt
vänster eller höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning! Vrid styret helt åt vänster.
OFF
Tändning från,
styrlåset låst*
IParkeringsljuset tänt,
styrlåset låst*
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan
urladdas!
* I dessa lägen kan nyckeln dras ur
10SBKS4.BK Seite 9 Dienstag, 29. Juni 2010 12:05 12

11
10

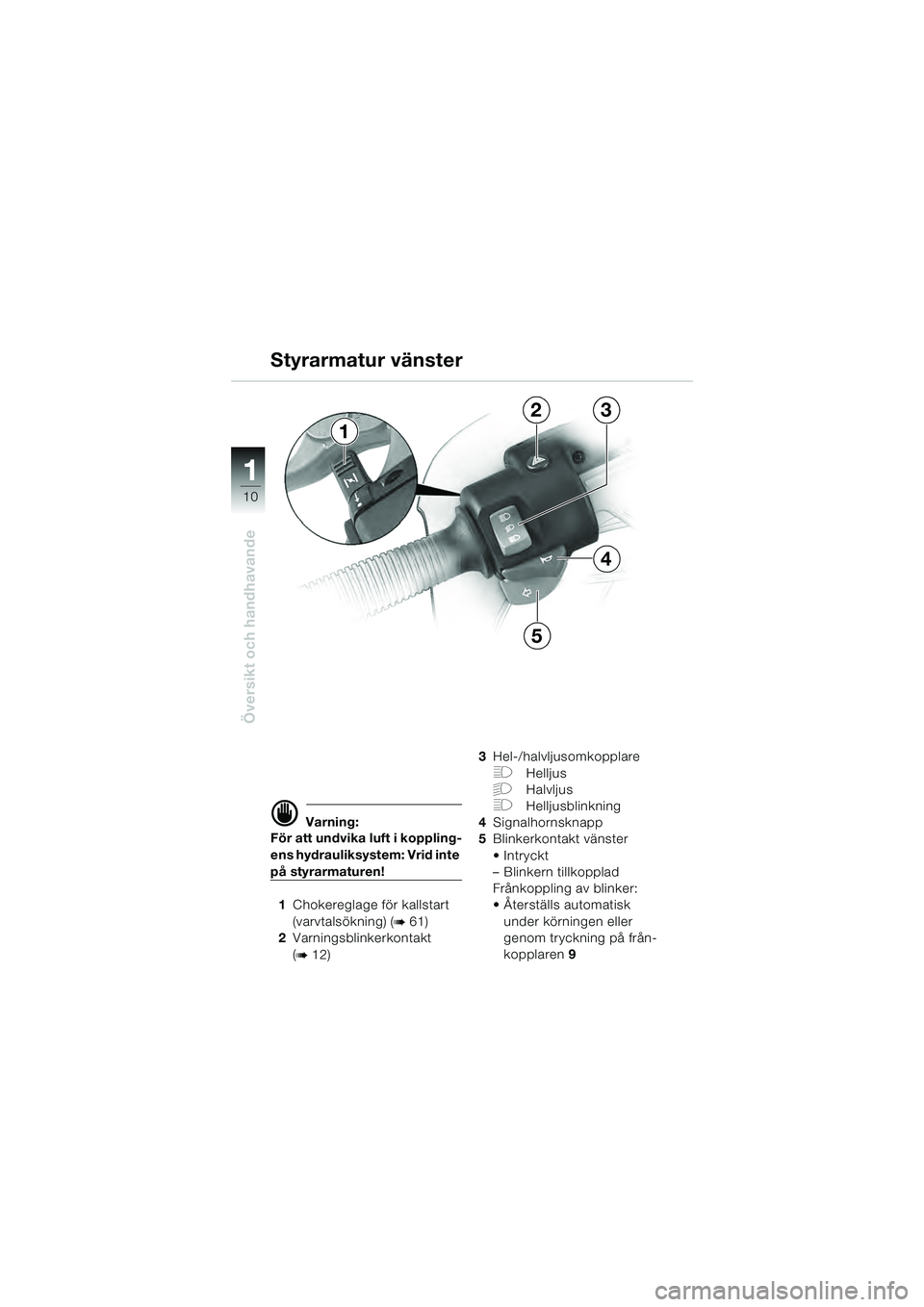

Översikt och handhavande
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem: Vrid inte
på styrarmaturen!
1 Chokereglage för kallstart
(varvtalsökning) (
b 61)
2 Varningsblinkerkontakt
(
b 12) 3
Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
4 Signalhornsknapp
5 Blinkerkontakt vänster

– Blinkern tillkopplad
Frånkoppling av blinker:
Återställs automatisk
under körningen eller
genom tryckning på från-
kopplaren 9
Styrarmatur vänster
23
4
5
1
10SBKS4.BK Seite 10 Dienstag, 29. Juni 2010 12:05 12

11
11

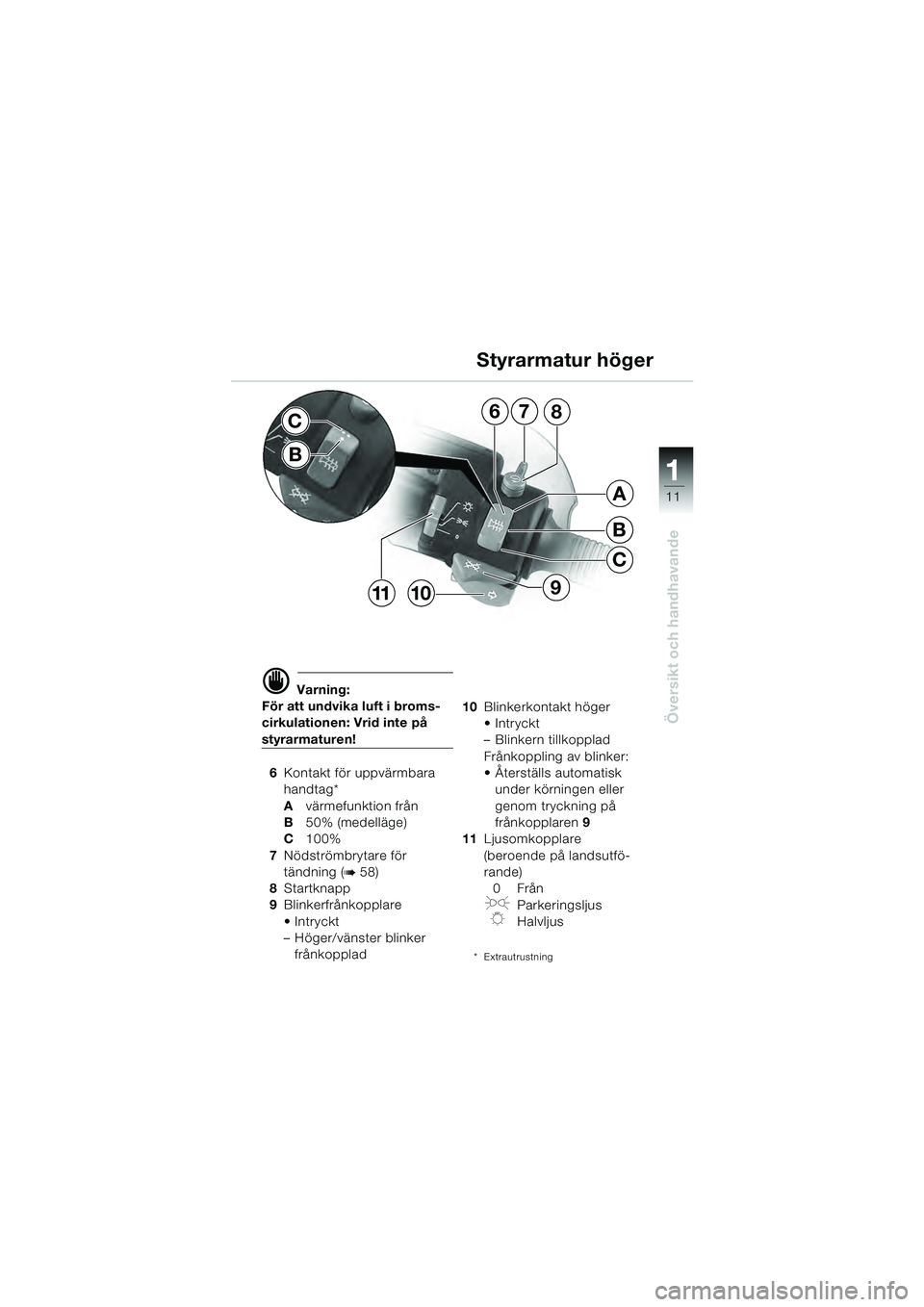

Översikt och handhavande
d Varning:
För att undvika luft i broms-
cirkulationen: Vrid inte på
styrarmaturen!
6 Kontakt för uppvärmbara
handtag*
A värmefunktion från
B 50% (medelläge)
C 100%
7 Nödströmbrytare för
tändning (
b 58)
8 Startknapp
9 Blinkerfrånkopplare

– Höger/vänster blinker
frånkopplad 10
Blinkerkontakt höger

– Blinkern tillkopplad
Frånkoppling av blinker:
Återställs automatisk
under körningen eller
genom tryckning på
frånkopplaren 9
11 Ljusomkopplare
(beroende på landsutfö-
rande)
0Från
JParkeringsljus

KHalvljus
* Extrautrustning
Styrarmatur höger
7
B
C
A
68
91011
C
B
10SBKS4.BK Seite 11 Dienstag, 29. Juni 2010 12:05 12

11
12

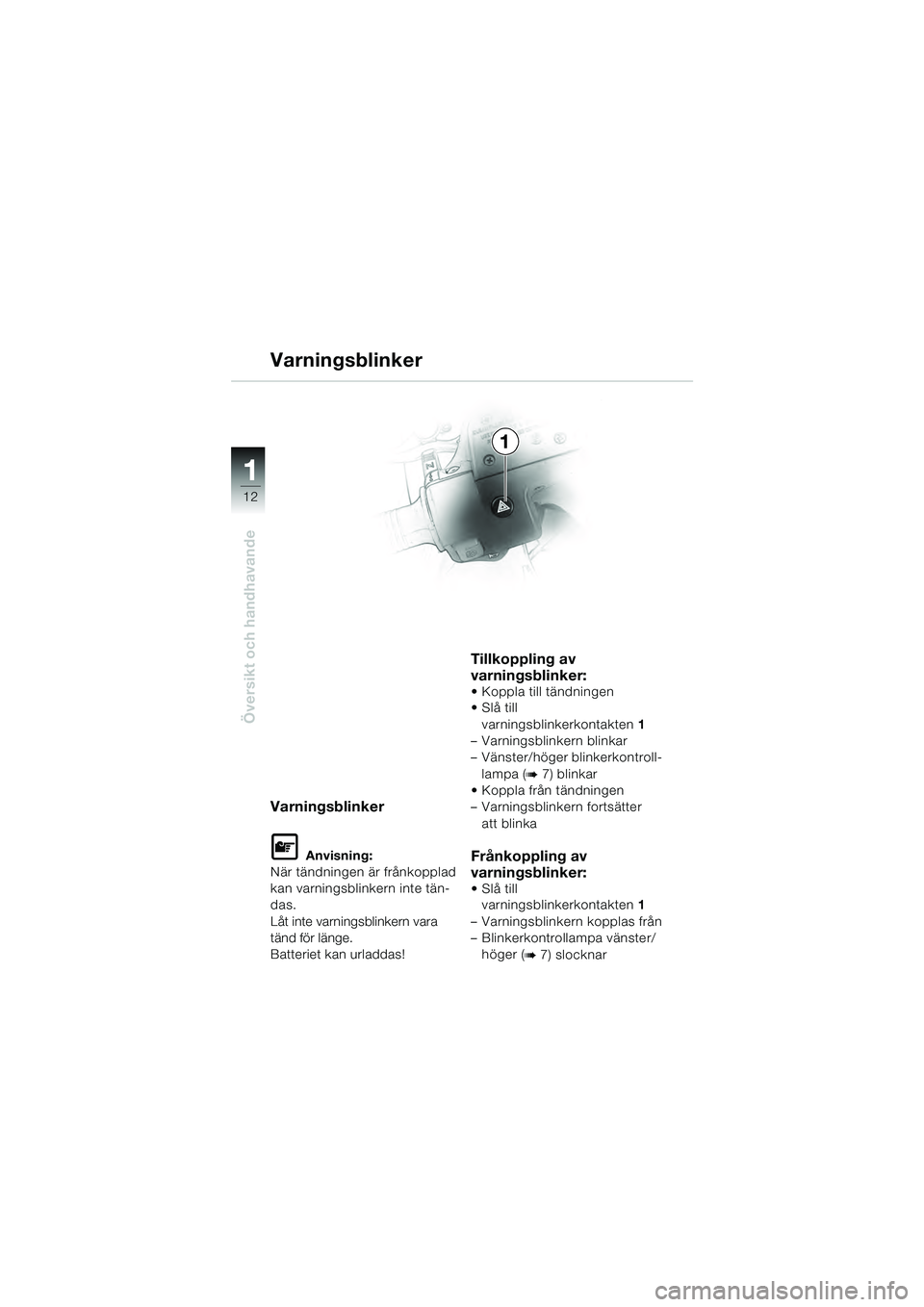

Översikt och handhavande
1
Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
Koppla till tändningen
Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b 7) blinkar
Koppla från tändningen
– Varningsblinkern fortsätter
att blinka
Frånkoppling av
varningsblinker:
Slå till varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Blinkerkontrollampa vänster/ höger (
b 7) slocknar
10SBKS4.BK Seite 12 Dienstag, 29. Juni 2010 12:05 12

11
13

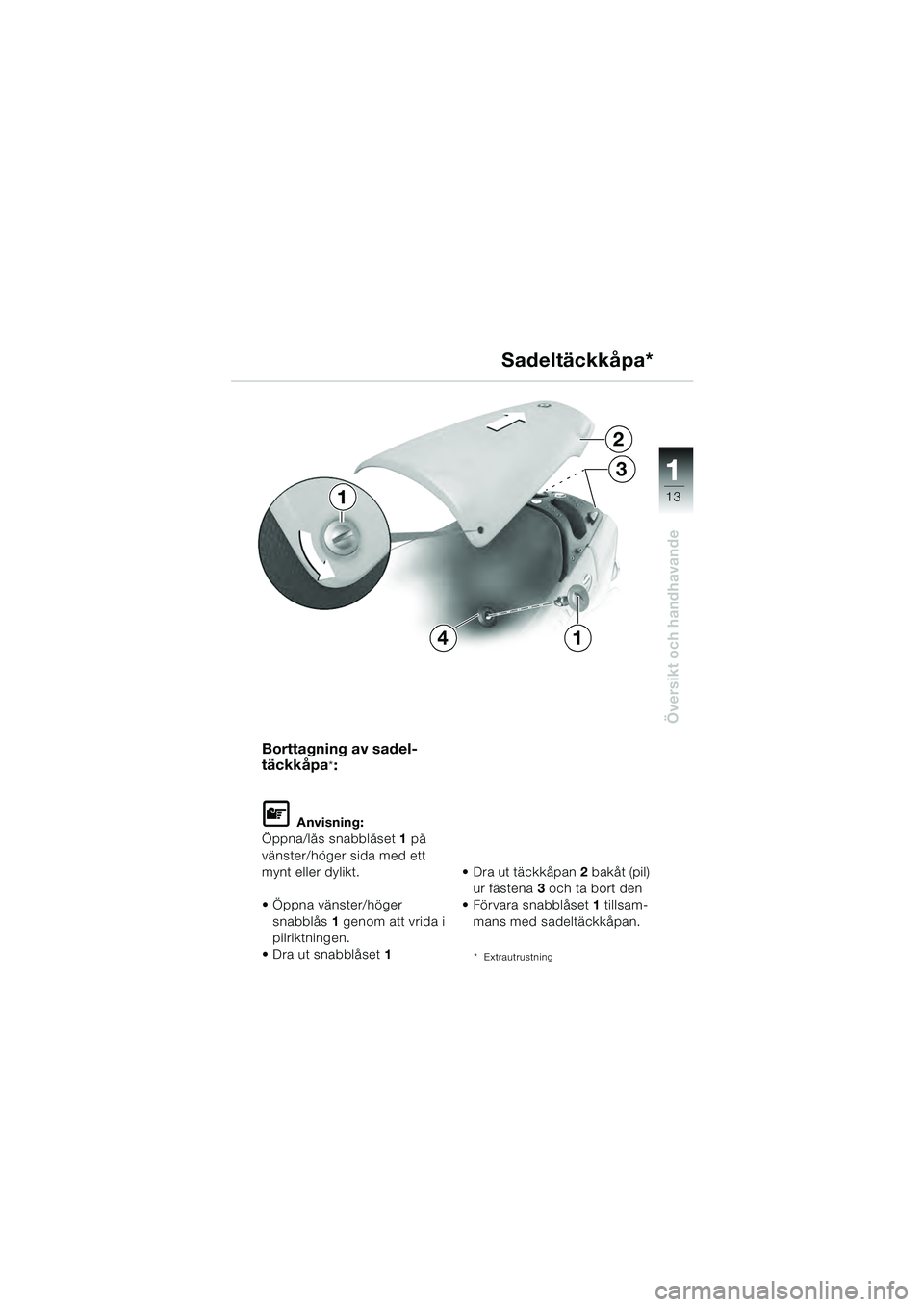

Översikt och handhavande
2
3
14
1
Borttagning av sadel-
täckkåpa
*:
L Anvisning:
Öppna/lås snabblåset 1 på
vänster/höger sida med ett
mynt eller dylikt.
Öppna vänster/höger snabblås 1 genom att vrida i
pilriktningen.
Dra ut snabblåset 1 Dra ut täckkåpan
2 bakåt (pil)
ur fästena 3 och ta bort den
Förvara snabblåset 1 tillsam-
mans med sadeltäckkåpan.
* Extrautrustning
Sadeltäckkåpa*
10SBKS4.BK Seite 13 Dienstag, 29. Juni 2010 12:05 12

11
14

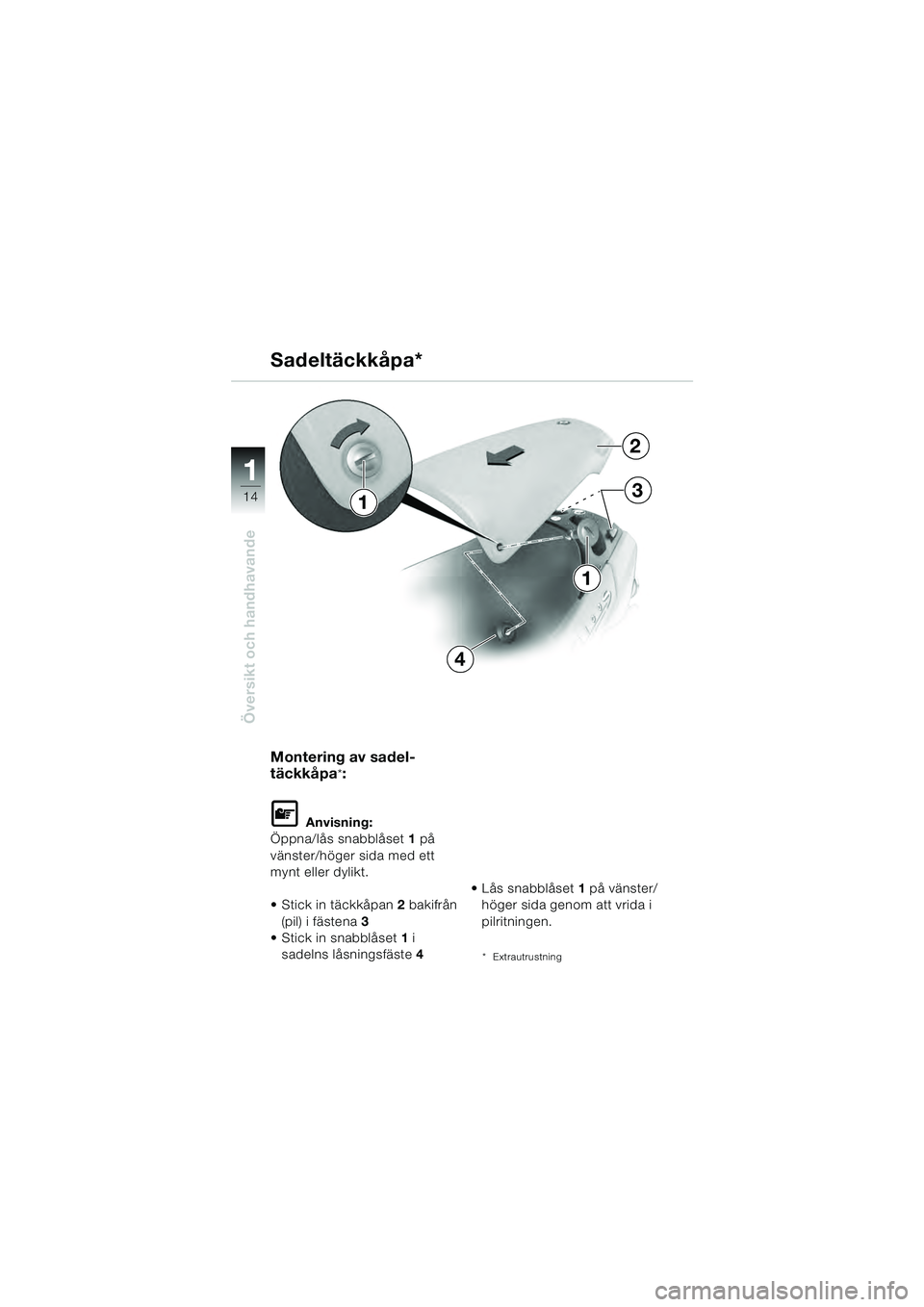

Översikt och handhavande
Montering av sadel-
täckkåpa
*:
L Anvisning:
Öppna/lås snabblåset 1 på
vänster/höger sida med ett
mynt eller dylikt.
Stick in täckkåpan 2 bakifrån
(pil) i fästena 3
Stick in snabblåset 1 i
sadelns låsningsfäste 4 Lås snabblåset
1 på vänster/
höger sida genom att vrida i
pilritningen.
* Extrautrustning
Sadeltäckkåpa*
2
3
4
1
1
