1999 SUZUKI GRAND VITARA Owners Manual

Page 425 of 656

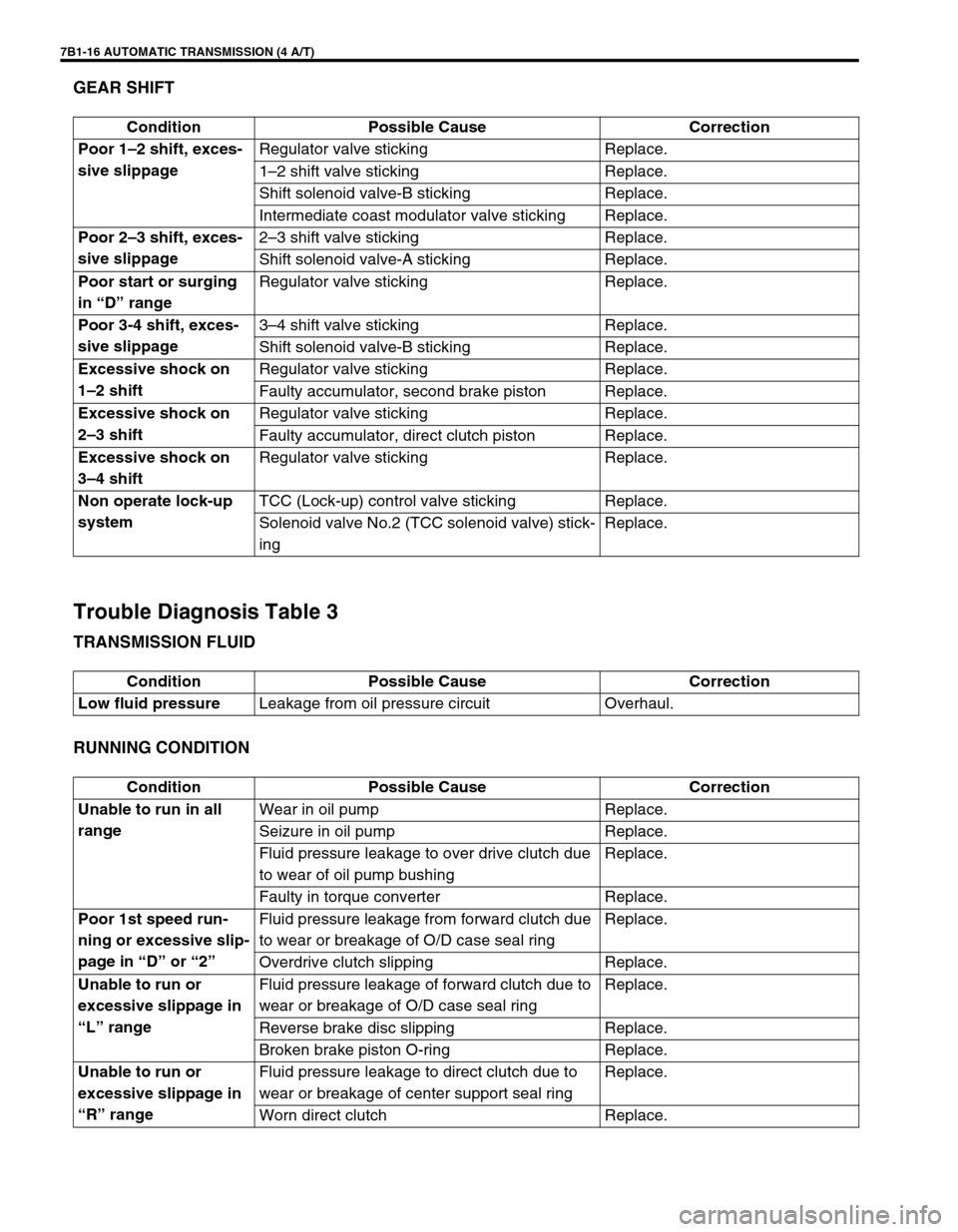

SUZUKI GRAND VITARA 1999 2.G Owners Manual 7B1-16 AUTOMATIC TRANSMISSION (4 A/T)
GEAR SHIFT
Trouble Diagnosis Table 3
TRANSMISSION FLUID
RUNNING CONDITION
Condition Possible Cause Correction
Poor 1–2 shift, exces-
sive slippageRegulator valv

Page 426 of 656

SUZUKI GRAND VITARA 1999 2.G Owners Manual AUTOMATIC TRANSMISSION (4 A/T) 7B1-17
GEAR SHIFT
ABNORMAL NOISE
Scan Tool Data
Refer to Section 6-1.
Inspection of PCM and Its Circuit
Refer to Section 6-1.
Wire Harness and Connectors
Refer to Sectio

Page 427 of 656

SUZUKI GRAND VITARA 1999 2.G Owners Manual 7B1-18 AUTOMATIC TRANSMISSION (4 A/T)
Table A-1 : No TCC Lock-Up Occurs
SYSTEM DESCRIPTION
PCM turns TCC solenoid OFF under any of the following conditions.
•Brake pedal switch : ON
•4WD LOW switc

Page 428 of 656

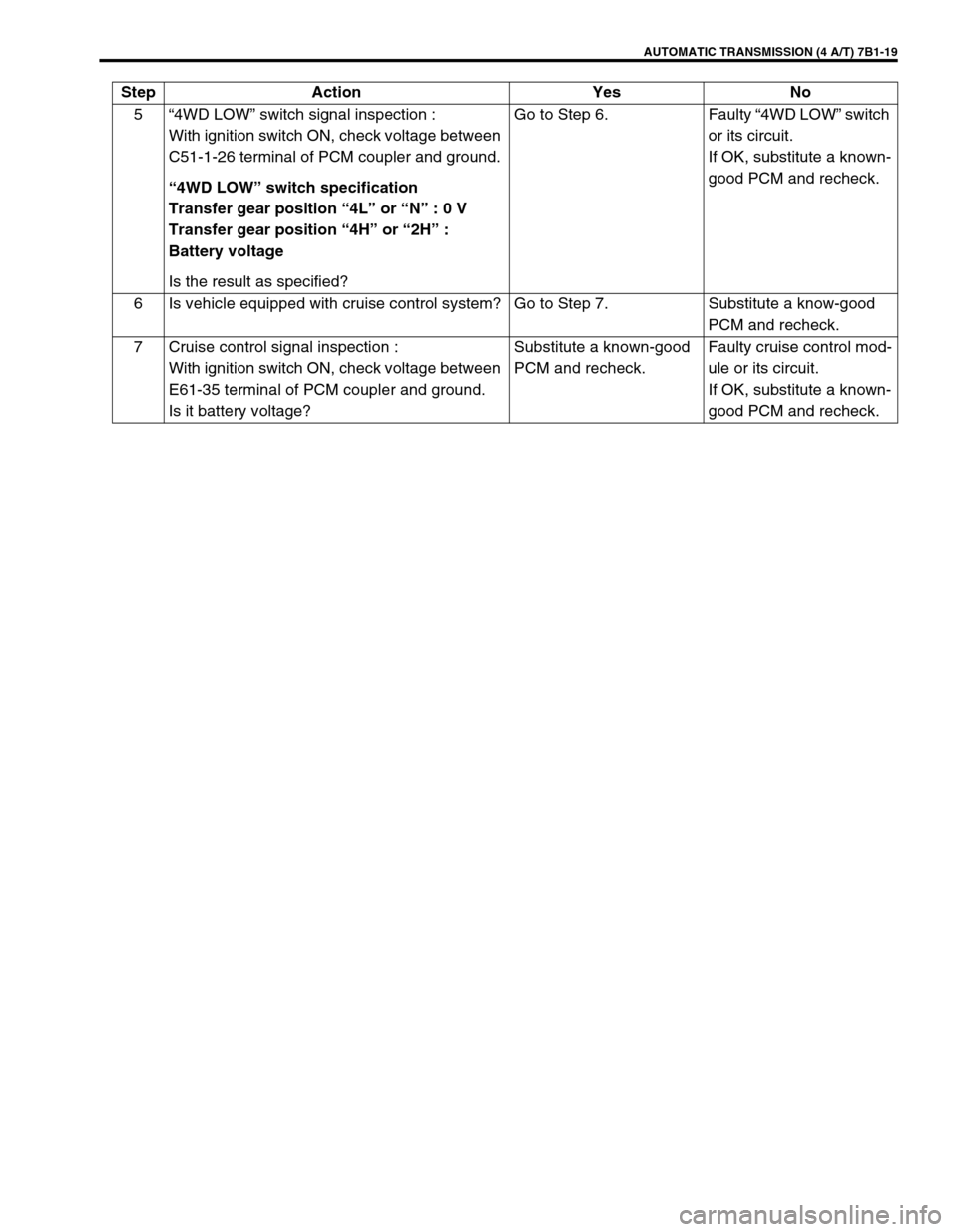

SUZUKI GRAND VITARA 1999 2.G Owners Manual AUTOMATIC TRANSMISSION (4 A/T) 7B1-19
5“4WD LOW” switch signal inspection :
With ignition switch ON, check voltage between
C51-1-26 terminal of PCM coupler and ground.
“4WD LOW” switch specif

Page 429 of 656

SUZUKI GRAND VITARA 1999 2.G Owners Manual 7B1-20 AUTOMATIC TRANSMISSION (4 A/T)
Table A-2 : No Gear Shift to O/D
SYSTEM DESCRIPTION
PCM does not shift to O/D gear under any of the following conditions.
•O/D off switch : ON
•4WD LOW switch

Page 430 of 656

SUZUKI GRAND VITARA 1999 2.G Owners Manual AUTOMATIC TRANSMISSION (4 A/T) 7B1-21
5“4WD LOW” switch signal inspection :
With ignition switch ON, check voltage between
C51-1-26 terminal of PCM coupler and ground.
“4WD LOW” switch specif

Page 431 of 656

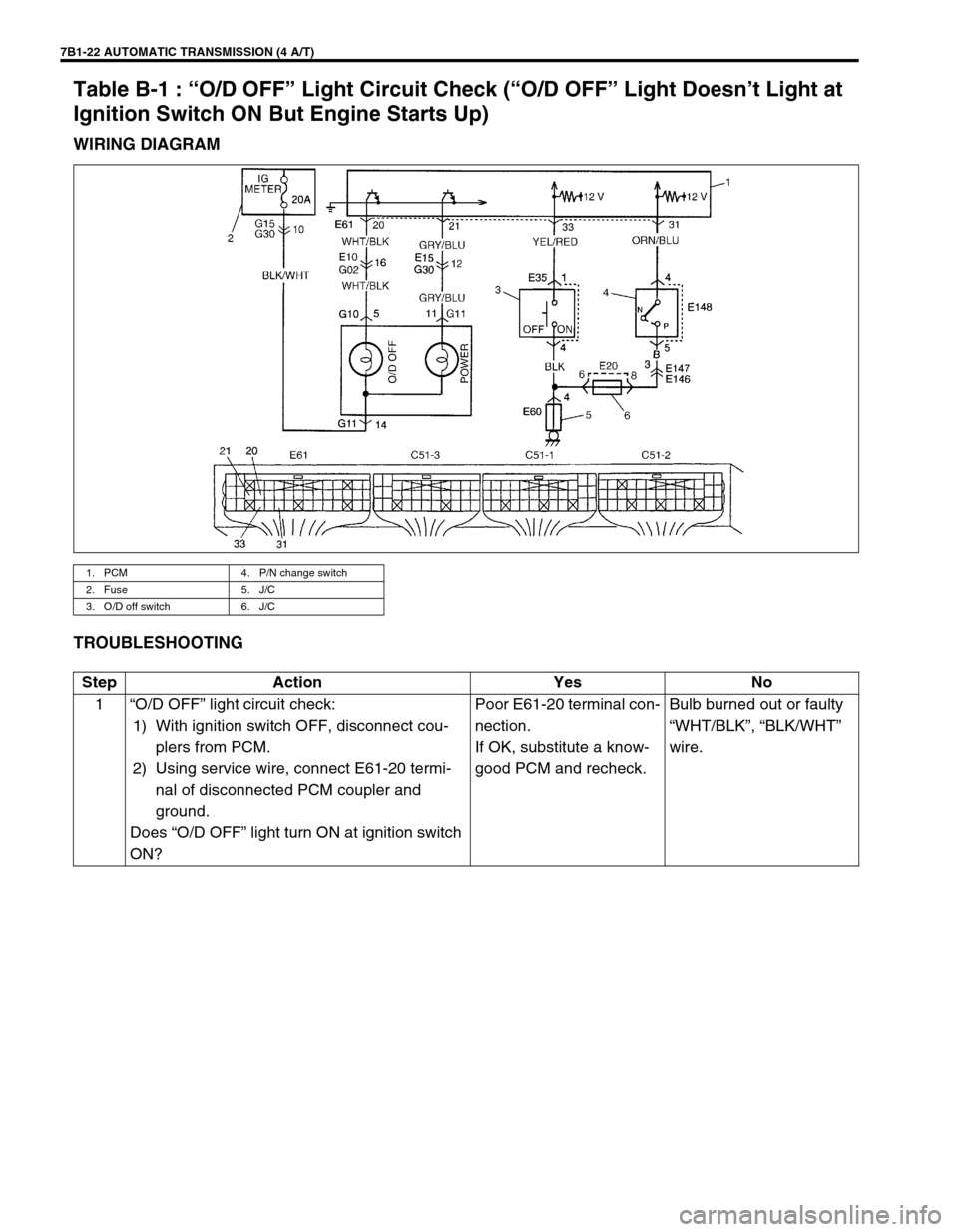

SUZUKI GRAND VITARA 1999 2.G Owners Manual 7B1-22 AUTOMATIC TRANSMISSION (4 A/T)
Table B-1 : “O/D OFF” Light Circuit Check (“O/D OFF” Light Doesn’t Light at
Ignition Switch ON But Engine Starts Up)
WIRING DIAGRAM
TROUBLESHOOTING
1.

Page 432 of 656

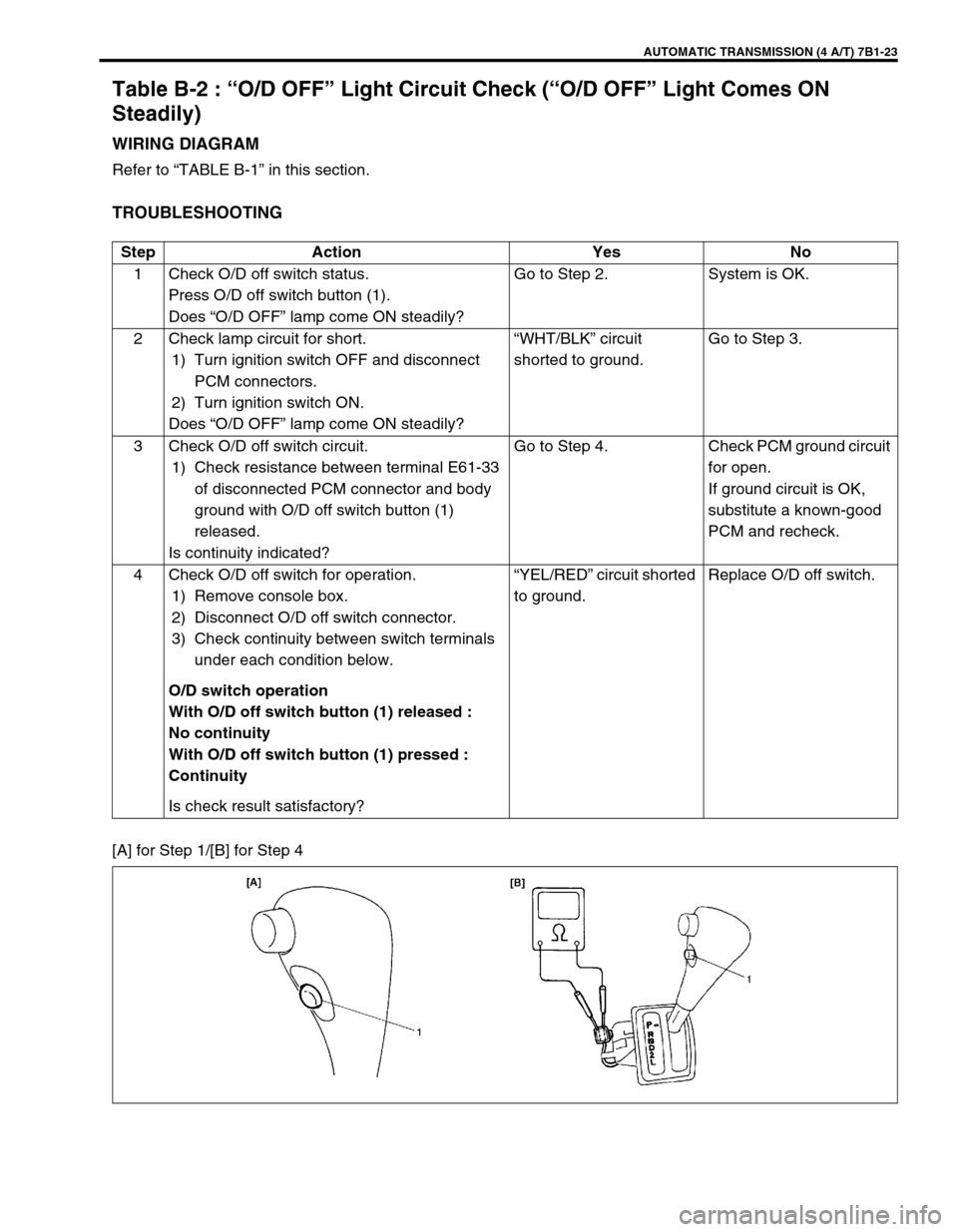

SUZUKI GRAND VITARA 1999 2.G Owners Manual AUTOMATIC TRANSMISSION (4 A/T) 7B1-23
Table B-2 : “O/D OFF” Light Circuit Check (“O/D OFF” Light Comes ON
Steadily)
WIRING DIAGRAM
Refer to “TABLE B-1” in this section.
TROUBLESHOOTING
[A
