2023 TOYOTA RAV4 PLUG-IN HYBRID sensor

249
4

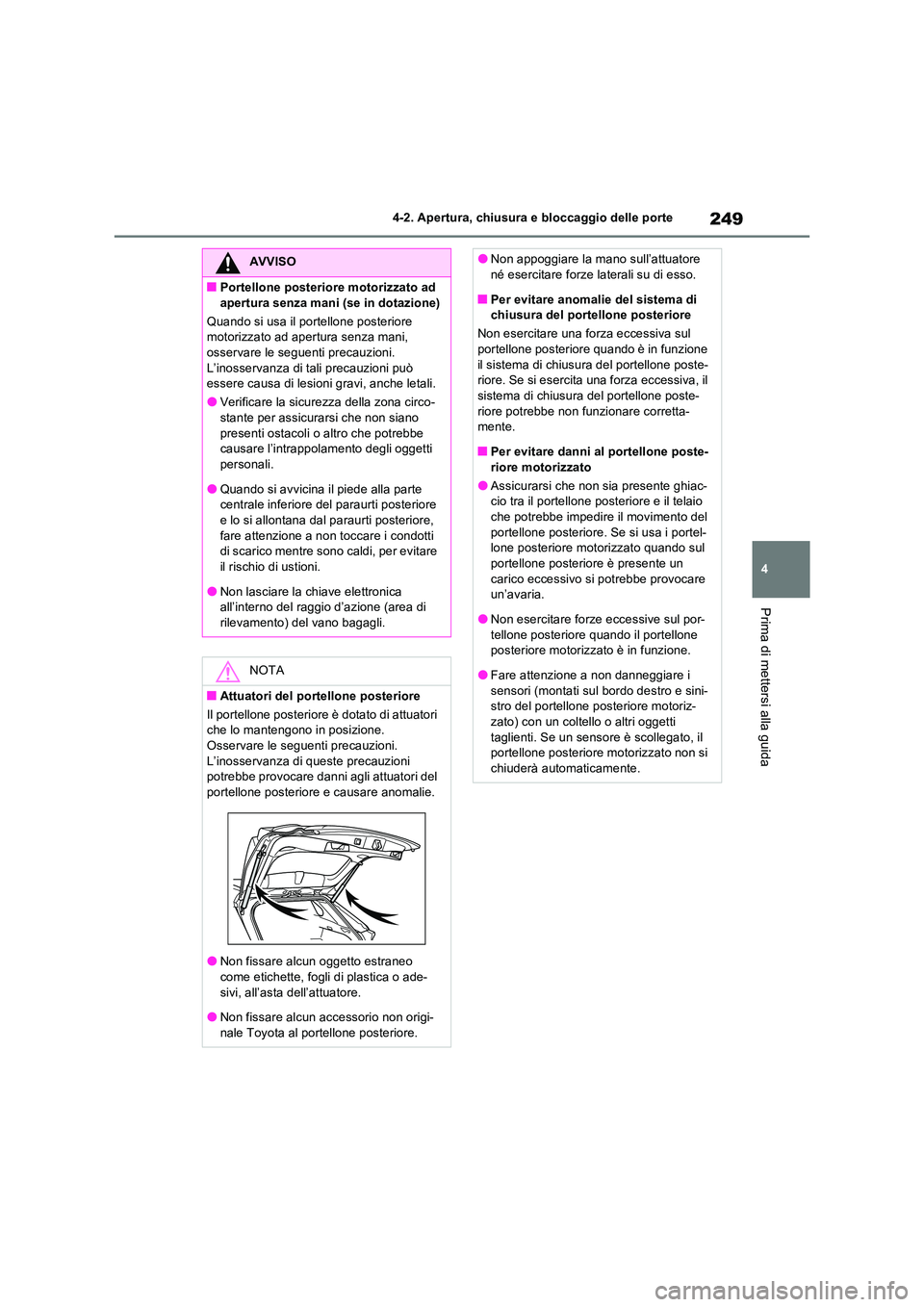

4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
AVVISO
■Portellone posteriore motorizzato ad
apertura senza mani (se in dotazione)
Quando si usa il portellone posteriore motorizzato ad apertura senza mani, osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-stante per assicurarsi che non siano
presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
●Quando si avvicina il piede alla parte centrale inferiore del paraurti posteriore e lo si allontana dal paraurti posteriore,
fare attenzione a non toccare i condotti di scarico mentre s ono caldi, per evitare il rischio di ustioni.
●Non lasciare la chiave elettronica all’interno del raggio d’azione (area di rilevamento) del vano bagagli.
NOTA
■Attuatori del portellone posteriore
Il portellone posteriore è dotato di attuatori che lo mantengono in posizione.Osservare le seguenti precauzioni.
L’inosservanza di queste precauzioni potrebbe provocare danni agli attuatori del portellone posteriore e causare anomalie.
●Non fissare alcun oggetto estraneo come etichette, fogli di plastica o ade-
sivi, all’asta dell’attuatore.
●Non fissare alcun accessorio non origi- nale Toyota al portellone posteriore.
●Non appoggiare la mano sull’attuatore né esercitare forze laterali su di esso.
■Per evitare anomalie del sistema di chiusura del portellone posteriore
Non esercitare una forza eccessiva sul portellone posteriore quando è in funzione
il sistema di chiusura del portellone poste- riore. Se si esercita una forza eccessiva, il sistema di chiusura del portellone poste-
riore potrebbe non funzionare corretta- mente.
■Per evitare danni al portellone poste-
riore motorizzato
●Assicurarsi che non sia presente ghiac- cio tra il portellone posteriore e il telaio che potrebbe impedire il movimento del
portellone posteriore. Se si usa i portel- lone posteriore motorizzato quando sul portellone posteriore è presente un
carico eccessivo si potrebbe provocare un’avaria.
●Non esercitare forze eccessive sul por-
tellone posteriore quando il portellone posteriore motorizzato è in funzione.
●Fare attenzione a non danneggiare i
sensori (montati sul bordo destro e sini- stro del portellone posteriore motoriz-zato) con un coltello o altri oggetti
taglienti. Se un sensore è scollegato, il portellone posteriore motorizzato non si chiuderà automaticamente.

2504-2. Apertura, chiusura e bloccaggio delle porte
Le impostazioni del sistema del portel-
lone posteriore motorizzato si possono
modificare selezionando “Impostazioni
veicolo” nella schermata del display
multi-informazioni per visualizzare la
schermata “PBD”. ( P.204)
Se si porta l’interruttore di alimentazione su
OFF, le impostazioni modificate del portel-
lone posteriore motorizzato vengono conser-
vate. Per ripristinare le impostazioni
originali, le si devono modificare di nuovo
sulla schermata del display multi-infor-
NOTA
■Precauzioni relative al portellone
posteriore motorizzato ad apertura senza mani (se in dotazione)
Il sensore di movimento piede è montato dietro la parte centrale inferiore del parau-
rti posteriore. Osservare le seguenti pre- cauzioni per garantir e che il portellone posteriore motorizzato ad apertura senza
mani funzioni correttamente:
●Mantenere sempre pulita la parte cen- trale inferiore del paraurti posteriore.Se la parte centrale inferiore del paraurti
posteriore è sporca o coperta di neve, il sensore di movimento piede potrebbe non funzionare. In questo caso, rimuo-
vere lo sporco o la neve, spostare il vei- colo e controllare se il sensore di movimento piede funziona.
Se non funziona, far controllare il vei- colo presso un concessionario o un’offi-cina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Non applicare rivestimenti con effetto antipioggia (idrofilo) o altri rivestimenti
sulla parte centrale inferiore del paraurti posteriore.
●Non parcheggiare il veicolo vicino ad oggetti che potrebbero muoversi ed entrare a contatto con la parte centrale
inferiore del paraurti posteriore, come erba o vegetazione.Se il veicolo rimane parcheggiato per un
certo periodo vicino a oggetti che potrebbero muoversi ed entrare in con-tatto con la parte centrale inferiore del
paraurti posteriore, ad esempio erba o vegetazione, il sensore di movimento piede potrebbe non funzionare. In que-
sto caso, spostare il veicolo e control- lare se il sensore di movimento piede funziona. Se non funziona, far control-
lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Evitare che il sensore di movimento piede o l’area circostante subiscano urti
violenti. Se il sensore di movimento piede o l’area circostante hanno subito un urto
violento, il sensore potrebbe non funzio- nare correttamente. Se nei seguenti casi il sensore di movimento piede non
funziona, far controllare il veicolo presso un concessionario o un’officina autoriz-zata Toyota, o presso un’altra officina di
fiducia.
• Il sensore di movimento piede o l’area circostante ha subito un urto violento.
• La parte centrale inferiore del paraurti posteriore è graffiata o danneggiata.
●Non smontare il paraurti posteriore.
●Non incollare adesivi sul paraurti poste-riore.
●Non verniciare il paraurti posteriore.
●Se al portellone posteriore motorizzato si fissa un portabiciclette o un simile
oggetto pesante, disattivare il portellone posteriore motorizzato ad apertura senza mani. ( P.204)
Modifica delle impostazioni del
sistema del portellone poste-
riore motorizzato (veicoli con
portellone posteriore motoriz-
zato)

255
4 4-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
comando a distanza mentre la chiave elet-
tronica è vicina al veicolo, è possibile che
la porta non venga sbloccata dalla fun-
zione di accesso. (Utilizzare il radioco-
mando a distanza per sbloccare le porte).
●Se si tocca il sensore di bloccaggio della
maniglia della portiera indossando i guanti,
si potrebbe ritardare o impedire l’opera-
zione di bloccaggio. Rimuovere i guanti e
toccare nuovamente il sensore di bloccag-
gio.
●Se l’operazione di bloccaggio si esegue
usando il sensore di bloccaggio, verranno
emessi due segnali di notifica consecutivi.
In seguito, non verranno emessi altri
segnali di notifica.
●Se la maniglia della porta si bagna mentre
la chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e
sbloccarsi ripetutamente. In tal caso, ese-
guire le procedure correttive elencate di
seguito per lavare il veicolo:
• portare la chiave elettronica ad almeno
2 m di distanza dal veicolo. (Fare atten-
zione a non farsi rubare la chiave).
• Attivare la modalità di risparmio energetico
della chiave elettronica per disattivare il
sistema di accesso e avviamento intelli-
gente. (P.253)
●Se la chiave elettronica è dentro il veicolo
e la maniglia di una porta si bagna durante
il lavaggio del veicolo, potrebbe essere
visualizzato un messaggio sul display
multi-informazioni e all’esterno del veicolo
suonerà un cicalino. Per spegnere
l’allarme, bloccare tutte le porte.
●Il sensore di bloccaggio potrebbe non fun-
zionare correttamente se viene a contatto
con ghiaccio, neve, fango, ecc. Pulire il
sensore di bloccaggio e tentare di usarlo di
nuovo o usare il sensore di bloccaggio
sulla parte inferiore della maniglia della
porta.
●Se si entra rapidamente nel raggio
d’azione o si aziona improvvisamente la
maniglia della porta, le porte potrebbero
non sbloccarsi. In questo caso, riportare la
maniglia della porta nella posizione origi-
nale e verificare che le porte si sblocchino
prima di tirare nuovamente la maniglia.
●Se nell’area di rilevamento è presente
un’altra chiave elettronica, potrebbe
essere necessario più tempo per sbloccare
le porte dopo aver afferrato la maniglia
della porta.
■Quando il veicolo non viene utilizzato
per periodi prolungati
●Per evitare il furto del veicolo, non lasciare
la chiave elettronica entro 2 m dal veicolo.
●Il sistema di accesso e avviamento intelli-
gente può essere previamente disattivato.
(P.599)
●La modalità di risparmio energetico può
ridurre il consumo della pila delle chiavi
elettroniche. (P.253)
■Per il corretto funzionamento del
sistema
Accertarsi di avere la chiave elettronica con
sé per azionare il sistema. Nel caso di veicoli
con funzione di accesso, non tenere la
chiave elettronica troppo vicino al veicolo
quando si aziona il sistema da fuori dell’abita-
colo.
A seconda della posizione e di come viene
tenuta la chiave elettronica, è possibile che
questa non venga rilevata correttamente,
compromettendo il corretto funzionamento
del sistema. (L’allarme potrebbe entrare in
funzione accidentalmente, oppure la funzione
di prevenzione del bloccaggio porte potrebbe
non funzionare).
■Se il sistema di accesso e avviamento
intelligente non funziona correttamente
●Bloccaggio e sbloccaggio delle porte: uti-
lizzare la chiave meccanica. (P.570)
●Avviamento del sistema ibrido: P.308
■Personalizzazione
Le impostazioni (ad es. il sistema di accesso
e avviamento intelligente) possono essere
modificate.
(Funzioni personalizzabili: P.598)
Se il sistema di accesso e avviamento intelli-
gente è stato disattivato nelle impostazioni
personalizzate, vedere le spiegazioni rela-
tive alle seguenti operazioni.
●Bloccaggio e sbloccaggio delle porte:
utilizzare il radiocomando a distanza o la
chiave meccanica. (P.233, 570)

2664-4. Regolazione del volante e degli specchietti
*: se in dotazione
L’altezza dello specchietto retrovisore
può essere regolata per adattarla alla
posizione di guida.
Regolare l’altezza dello specchietto
retrovisore muovendolo in su o in giù.
La luce riflessa viene attenuata auto-
maticamente in base al grado di lumi-
nosità dei fari dei veicoli che seguono.
Attivazione/disattivazione della fun-
zione anti-abbagliamento automatica
Quando la funzione anti-abbagliamento
automatica è attiva, la spia si accende.
La funzione si attiva ogni volta che l’interrut-
tore di alimentazione viene portato su ON.
Premendo il pulsante si porta la funzione in
modalità OFF. (Anche la spia si spe-
gne).
■Per evitare errori del sensore
Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
Specchietto retrovisore
interno*
La posizione dello specchietto
retrovisore può essere regolata
per fornire un riscontro sufficiente
della vista posteriore.
Regolazione dell’altezza dello
specchietto retrovisore
AVVISO
■Avvertenze per la guida
Non regolare la posizione dello spec- chietto durante la guida.Ciò potrebbe causare la perdita di con-
trollo del veicolo e provocare incidenti con conseguenti lesioni gravi, anche letali.
Funzione anti-abbagliamento
A
A

2704-4. Regolazione del volante e degli specchietti
*: pur trattandosi di una funzione per la
modalità specchietto ottico, l’impostazione
può essere modificata anche mentre si
usa la modalità specchietto digitale.
■Attivazione/disattivazione della
funzione anti-abbagliamento auto-
matico (modalità specchietto
ottico)
La funzione anti-abbagliamento auto-
matico nella modalità specchietto ottico
può essere attivata/disattivata. L’impo-
stazione può essere modificata nella
modalità specchietto digitale e nella
modalità specchietto ottico.
Quando si utilizza la modalità spec-
chietto digitale
P.269
Quando si utilizza la modalità spec-
chietto ottico
1Premere il pulsante menu.
Vengono visualizzate le icone.
2Premere o per
attivare (ON)/disattivare (OFF) la
funzione anti-abbagliamento auto-
matico.
Le icone scompaiono se non viene premuto
alcun pulsante per almeno 5 secondi circa.
■Regolazione del display (modalità spec-
chietto digitale)
●Se l’immagine visualizzata viene regolata,
potrebbe essere distorta. Non si tratta di
un’anomalia.
●Se la luminosità dello specchietto retrovi-
sore digitale è troppo intensa, potrebbe
affaticare gli occhi. Regolare lo specchietto
retrovisore digitale su una luminosità ade-
guata. Se gli occhi si stancano, passare
alla modalità specchietto ottico.
●La luminosità dello specchietto retrovisore
digitale cambia automaticamente in base
alla luminosità dell’area antistante al vei-
colo.
■Per prevenire anomalie dei sensori di
luminosità
Per prevenire anomalie dei sensori di lumino-
sità, non toccarli e non coprirli.
Selezionare per ingrandire/rimpic-
ciolire l’immagine visualizzata.
Selezionare per attivare/disatti-
vare la funzione anti-abbaglia-
mento automatico.
*
La luce riflessa viene attenuata
automaticamente in base alla
luminosità dei fari dei veicoli che
seguono.
La funzione anti-abbagliamento
automatico viene attivata ogni
volta che si porta l’interruttore di
alimentazione su ON.
IconeImpostazioni

5
285
5
Guida
Guida
5-1. Prima di mettersi alla guida
Guida del veicolo ................... 286
Carico e bagagli..................... 292
Traino di un rimorchio ............ 294
5-2. Procedure di guida
Interruttore di alimentazione
(accensione)........................ 308
Trasmissione ibrida ............... 312
Leva indicatori di direzione .... 316
Freno di stazionamento ......... 317
Mantenimento della frenata ... 321
5-3. Uso delle luci e dei tergicristalli
Interruttore fari ....................... 323
AHB (abbaglianti automatici) . 325
Interruttore luci fendinebbia ... 328
Tergicristalli e lavavetro ......... 329
Tergilunotto e lavalunotto ...... 332
5-4. Rifornimento di carburante
Apertura del tappo serbatoio car-
burante ................................ 334
5-5. Uso dei sistemi di supporto alla
guida
Toyota Safety Sense ............. 336
PCS (sistema di sicurezza pre-col-
lisione) ................................. 341
LTA (Assistenza al tracciamento
della corsia) ......................... 351
RSA (assistenza alla segnaletica
stradale) .............................. 362
Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità ............... 366
Controllo velocità di crociera . 380
Limitatore di velocità .............. 383
BSM (monitoraggio punti ciechi)
............................................. 385
Sensore di assistenza al parcheg-
gio Toyota ............................ 393
PKSB (frenata di assistenza al
parcheggio) .......................... 401
Funzione di frenata di assistenza
al parcheggio (oggetti statici)
............................................. 406
Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) .......................... 408
Selettore modalità di guida..... 410
Modalità Trail.......................... 411
Sistema GPF (filtro anti-particolato
benzina) ............................... 413
Sistemi di assistenza alla guida
............................................. 414
5-6. Consigli per la guida
Consigli per la guida invernale
............................................. 420
Precauzioni per i veicoli utilitari
sportivi ................................. 423

2945-1. Prima di mettersi alla guida
■Informazioni sugli pneumatici
●Per il traino, aumentare la pressione di
gonfiaggio pneumatici di 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) al di sopra del
valore prescritto. (P.588)
●Aumentare la pressione di gonfiaggio degli
pneumatici del rimorchio in base alla massa complessiva dello stesso e nel
rispetto dei valori raccomandati dal costrut-
tore del rimorchio.
■Controlli di sicurezza prima del traino
●Accertarsi di non superare il limite di carico
massimo per il gancio o la staffa di traino e
per la sfera del gancio. Tenere presente
che la massa di accoppiamento del rimor-
chio si aggiunge al carico gravante sul vei-
colo. Assicurarsi inoltre che il carico totale
gravante sul veicolo rientri nei limiti di peso
consentiti. (P.296)
●Verificare che il carico sul rimorchio sia fis-
sato.
●Se gli specchietti di serie non consentono
una chiara visuale del traffico dietro il vei-
colo, aggiungere degli specchietti retrovi-
sori esterni supplementari. Regolare i
bracci di prolunga di tali specchietti su
entrambi i lati del veicolo in modo da
garantire sempre la massima visibilità della
strada dietro il veicolo.
■In caso di traino di un rimorchio
Disattivare i seguenti sistemi poiché potreb-
bero non funzionare correttamente.
●LTA (assistenza al tracciamento della cor-
sia) (se in dotazione) (P.351)
●Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se in
dotazione) (P.366)
●Controllo velocità di crociera (se in dota-
zione) (P.380)
●PKSB (frenata di assistenza al parcheggio)
(se in dotazione) (P.401)
●BSM (monitoraggio punti ciechi) (se in
dotazione) (P.385)
●Sensore di assistenza al parcheggio
Toyota (P.393)
●Funzione RCTA (allarme presenza veicoli
nell’area retrostante) (se in dotazione)
(P.385)
Traino di un rimorchio
Il veicolo è stato concepito princi-
palmente per il trasporto passeg-
geri. Il traino di un rimorchio ha
effetti negativi sul comporta-
mento su strada, le prestazioni, la
frenata, la durata ed il consumo di
carburante. La sicurezza e la sod-
disfazione de conducente dipen-
dono dall’uso appropriato degli
equipaggiamenti corretti e da abi-
tudini di guida prudente. Per la
sicurezza di tutti non sovraccari-
care mai il rimorchio o il veicolo.
Per trainare un rimorchio in piena
sicurezza, prestare estrema atten-
zione e guidare il veicolo confor-
memente alle caratteristiche del
rimorchio e alle condizioni d’uso.
La garanzia Toyota non copre
danni o anomalie causate dal
traino di un rimorchio a scopo
commerciale.
Poiché in alcuni Paesi sono in
vigore normative aggiuntive
riguardanti il traino di rimorchi,
prima del traino, informarsi presso
un concessionario o un’officina
autorizzata Toyota, o presso
un’altra officina di fiducia.

323
5
5-3. Uso delle luci e dei tergicristalli
Guida
5-3.Uso delle luci e dei tergicristalli
Azionando l’interruttore si
accendono le luci come segue:
1 Si accendono le luci di posi-
zione anteriori e posteriori, le luci
targa e l’illuminazione del pannello
strumenti.
2 Si accendono i fari e tutte le
luci sopra elencate.
3 I fari, le luci diurne (P.323) e
tutte le luci indicate sopra si accen-
dono e spengono automaticamente.
■La modalità AUTO può essere utilizzata quando
L’interruttore di alimentazione è su ON.
■Sistema luci diurne
Per rendere il veicolo più visibile agli altri con-
ducenti durante la guida diurna, le luci diurne
si accendono automaticamente ogni volta
che si avvia il sistema ibrido e il freno di sta-
zionamento viene disinserito con l’interruttore
fari in posizione . (Producono una luce
più intensa rispetto alle luci di posizione ante-
riori). Le luci diurne non sono concepite per
l’uso notturno.
■Sensore di controllo dei fari
Il sensore potrebbe non funzionare corretta-
mente se ci sono oggetti appoggiati su di esso o altri articoli fissati al parabrezza che lo possano coprire. Ciò interferisce con la capa-
cità del sensore di rilevare l’intensità della luce ambiente e può causare il cattivo funzio-namento del sistema di controllo automatico
dei fari.
■Sistema di spegnimento automatico
luci
●Quando l’interruttore luci è in posizione
o : i fari e i fendinebbia anteriori
si spengono dopo aver portato l’interruttore
di alimentazione su ACC o su OFF.
●Quando l’interruttore luci è in posizione
: i fari e tutte le luci si spengono se
l’interruttore di alimentazione viene por-
tato su ACC o su OFF.
Per riaccendere le luci, portare l’interruttore
di alimentazione su ON, oppure portare
l’interruttore luci in posizione e quindi di
nuovo in posizione o .
■Cicalino luci accese
Un cicalino suona quando la portiera del con-
ducente viene aperta mentre le luci sono
accese e l’interruttore di alimentazione è su
ACC o su OFF.
Interruttore fari
I fari possono essere azionati
manualmente o automaticamente.
Accensione dei fari
