2023 TOYOTA RAV4 PLUG-IN HYBRID sensor

349
5 5-5. Uso dei sistemi di supporto alla guida
Guida
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
●In alcune situazioni, come quelle riportate
di seguito, il sensore radar e la telecamera
anteriore potrebbero non rilevare un
oggetto, impedendo al sistema di funzio-
nare correttamente:
• Quando un oggetto rilevabile si avvicina al
veicolo
• Quando il veicolo o un oggetto rilevabile è
instabile
• Se un oggetto rilevabile compie una mano-
vra brusca (ad esempio una sterzata,
un’accelerazione o decelerazione improv-
visa)
• Quando il veicolo si avvicina rapidamente
a un oggetto rilevabile
• Quando un oggetto rilevabile non si trova
direttamente davanti al veicolo
• Quando un oggetto rilevabile si trova
accanto a muri, recinzioni, guard-rail, tom-
bini, veicoli, lastre d’acciaio sulla strada,
ecc.
• Quando un oggetto rilevabile si trova sotto
una struttura
• Quando una parte di un oggetto rilevabile
è nascosta da un oggetto, ad esempio un
bagaglio di grandi dimensioni, un ombrello
o un guard-rail
• Quando nelle vicinanze sono presenti molti
elementi che possono riflettere le onde
radio del radar (gallerie, ponti in ferro,
strade sterrate, strade innevate con solchi
delle ruote, ecc.)
• Quando si verificano interferenze sulle
onde radio a causa dei radar installati su
altri veicoli
• Quando ci sono più oggetti rilevabili vicini
gli uni agli altri
• Quando un oggetto rilevabile è colpito
direttamente dai raggi solari o da un’altra
fonte luminosa
• Quando un oggetto rilevabile è biancastro e appare estremamente chiaro
• Quando un oggetto rilevabile sembra
avere lo stesso colore o la stessa lumino-
sità dell’area circostante
• Quando un oggetto rilevabile taglia la
strada al veicolo o appare improvvisa-
mente davanti al veicolo
• Quando la parte anteriore del veicolo viene
colpita da acqua, neve, polvere, ecc.
• Quando una luce molto intensa di fronte,
come i raggi del sole o i fari dei veicoli in
avvicinamento, colpiscono direttamente la
telecamera anteriore
• Quando ci si avvicina alla fiancata o alla
parte anteriore del veicolo davanti
• Se il veicolo davanti è una motocicletta
• Se il veicolo davanti è stretto, ad esempio
un veicolo di mobilità personale
• Se un veicolo che precede presenta una
parte posteriore di ingombro ridotto, ad
esempio un autocarro scarico
• Se un veicolo che precede presenta una
parte posteriore bassa, ad esempio un
rimorchio con pianale ribassato
• Se un veicolo di fronte presenta un’altezza
minima da terra molto elevata
• Se un veicolo di fronte trasporta un carico
che sporge oltre il paraurti posteriore
• Se un veicolo di fronte ha una forma irre-
golare, ad esempio un trattore o un sidecar
• Se il veicolo davanti è una bicicletta da
bambino, una bicicletta che trasporta un
carico ingombrante, una bicicletta che tra-
sporta più persone, o una bicicletta dalla

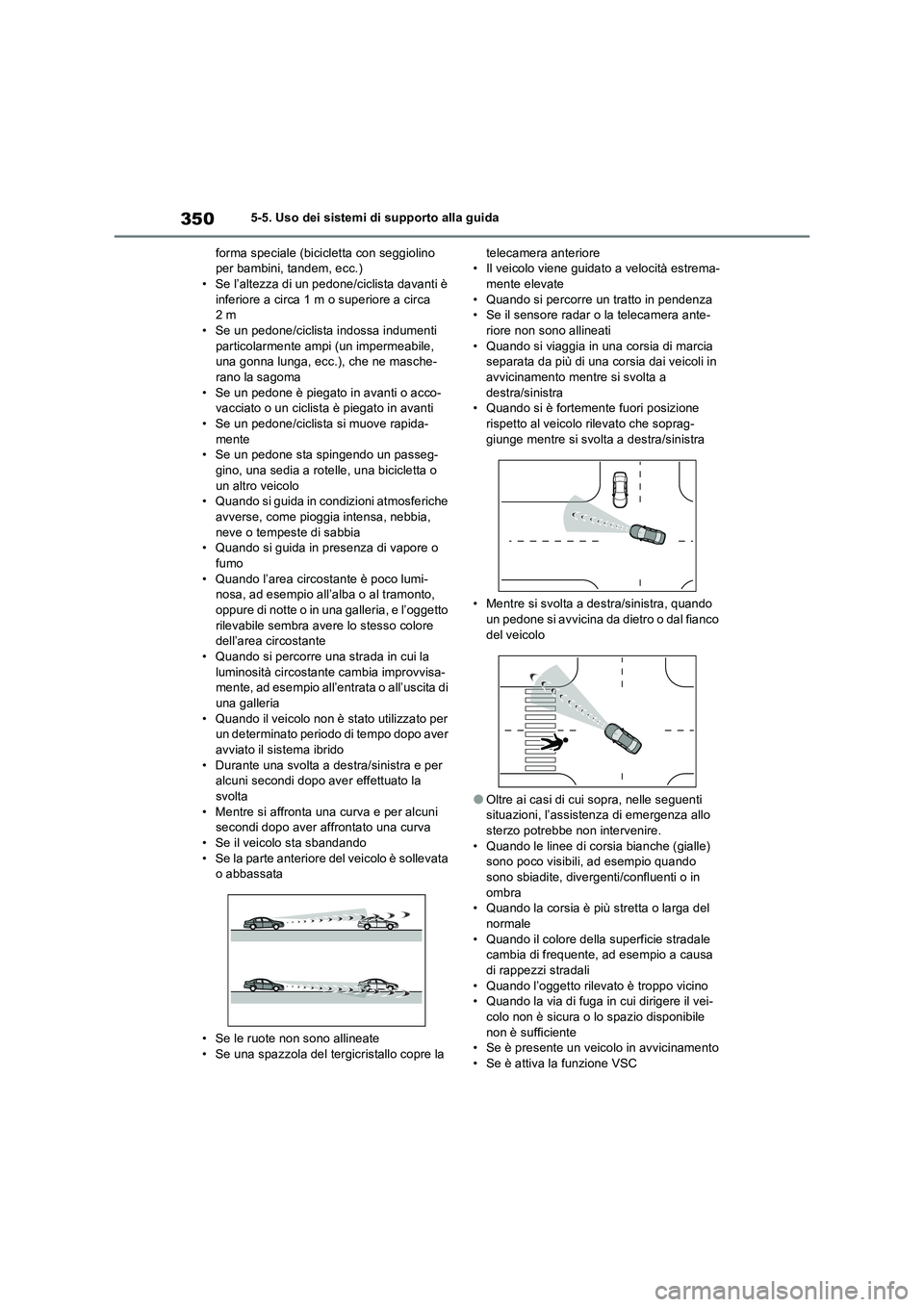

3505-5. Uso dei sistemi di supporto alla guida
forma speciale (bicicletta con seggiolino
per bambini, tandem, ecc.)
• Se l’altezza di un pedone/ciclista davanti è
inferiore a circa 1 m o superiore a circa
2m
• Se un pedone/ciclista indossa indumenti
particolarmente ampi (un impermeabile,
una gonna lunga, ecc.), che ne masche-
rano la sagoma
• Se un pedone è piegato in avanti o acco-
vacciato o un ciclista è piegato in avanti
• Se un pedone/ciclista si muove rapida-
mente
• Se un pedone sta spingendo un passeg-
gino, una sedia a rotelle, una bicicletta o
un altro veicolo
• Quando si guida in condizioni atmosferiche
avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia
• Quando si guida in presenza di vapore o
fumo
• Quando l’area circostante è poco lumi-
nosa, ad esempio all’alba o al tramonto,
oppure di notte o in una galleria, e l’oggetto
rilevabile sembra avere lo stesso colore
dell’area circostante
• Quando si percorre una strada in cui la
luminosità circostante cambia improvvisa-
mente, ad esempio all’entrata o all’uscita di
una galleria
• Quando il veicolo non è stato utilizzato per
un determinato periodo di tempo dopo aver
avviato il sistema ibrido
• Durante una svolta a destra/sinistra e per
alcuni secondi dopo aver effettuato la
svolta
• Mentre si affronta una curva e per alcuni
secondi dopo aver affrontato una curva
• Se il veicolo sta sbandando
• Se la parte anteriore del veicolo è sollevata
o abbassata
• Se le ruote non sono allineate
• Se una spazzola del tergicristallo copre la telecamera anteriore
• Il veicolo viene guidato a velocità estrema-
mente elevate
• Quando si percorre un tratto in pendenza
• Se il sensore radar o la telecamera ante-
riore non sono allineati
• Quando si viaggia in una corsia di marcia
separata da più di una corsia dai veicoli in
avvicinamento mentre si svolta a
destra/sinistra
• Quando si è fortemente fuori posizione
rispetto al veicolo rilevato che soprag-
giunge mentre si svolta a destra/sinistra
• Mentre si svolta a destra/sinistra, quando
un pedone si avvicina da dietro o dal fianco
del veicolo
●Oltre ai casi di cui sopra, nelle seguenti
situazioni, l’assistenza di emergenza allo
sterzo potrebbe non intervenire.
• Quando le linee di corsia bianche (gialle)
sono poco visibili, ad esempio quando
sono sbiadite, divergenti/confluenti o in
ombra
• Quando la corsia è più stretta o larga del
normale
• Quando il colore della superficie stradale
cambia di frequente, ad esempio a causa
di rappezzi stradali
• Quando l’oggetto rilevato è troppo vicino
• Quando la via di fuga in cui dirigere il vei-
colo non è sicura o lo spazio disponibile
non è sufficiente
• Se è presente un veicolo in avvicinamento
• Se è attiva la funzione VSC

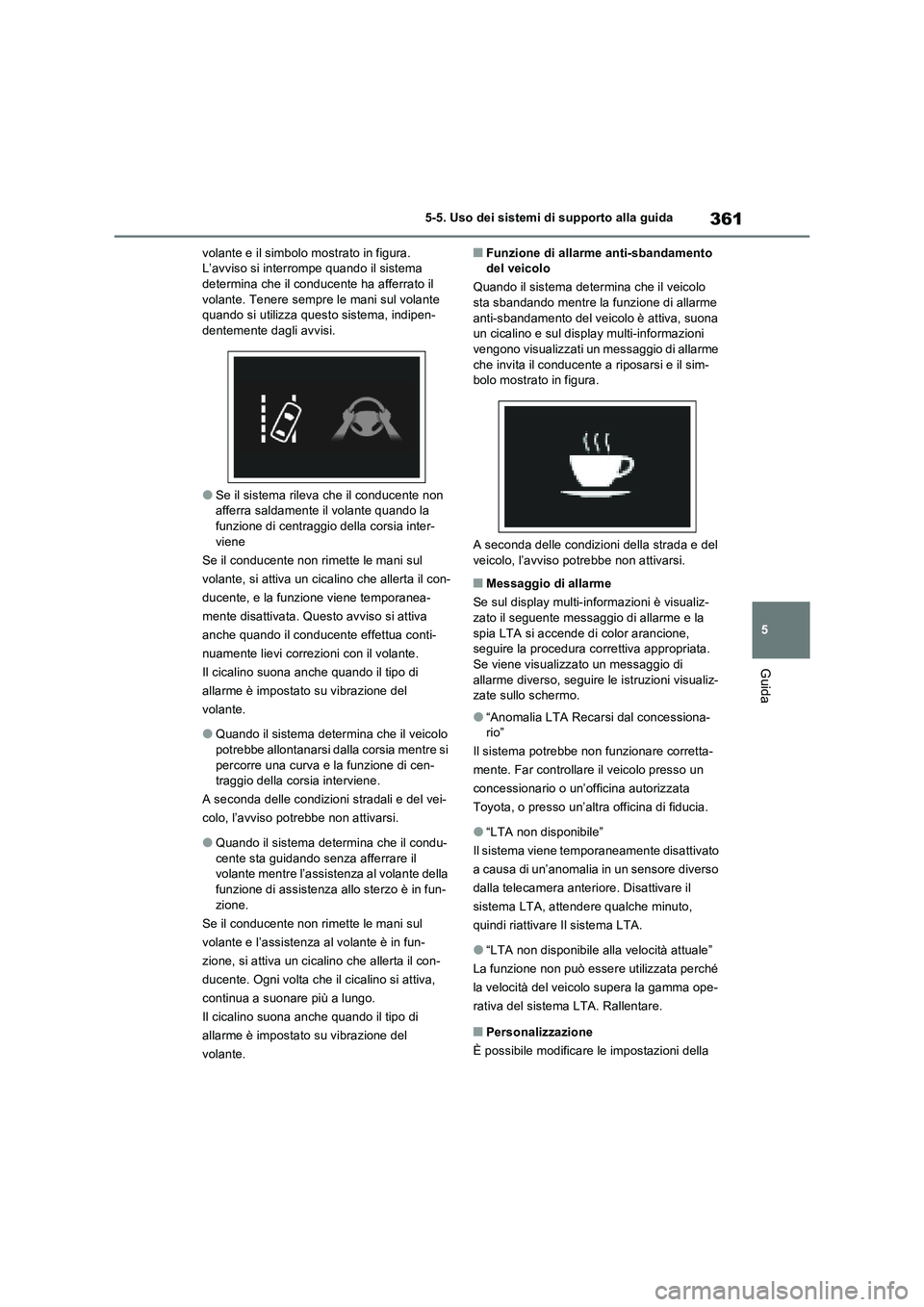

361
5 5-5. Uso dei sistemi di supporto alla guida
Guida
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Se il sistema rileva che il conducente non
afferra saldamente il volante quando la
funzione di centraggio della corsia inter-
viene
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
Il cicalino suona anche quando il tipo di
allarme è impostato su vibrazione del
volante.
●Quando il sistema determina che il veicolo
potrebbe allontanarsi dalla corsia mentre si
percorre una curva e la funzione di cen-
traggio della corsia interviene.
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva,
continua a suonare più a lungo.
Il cicalino suona anche quando il tipo di
allarme è impostato su vibrazione del
volante.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni è visualiz-
zato il seguente messaggio di allarme e la
spia LTA si accende di color arancione,
seguire la procedura correttiva appropriata.
Se viene visualizzato un messaggio di
allarme diverso, seguire le istruzioni visualiz-
zate sullo schermo.
●“Anomalia LTA Recarsi dal concessiona-
rio”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LTA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LTA, attendere qualche minuto,
quindi riattivare Il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LTA. Rallentare.
■Personalizzazione
È possibile modificare le impostazioni della

365
5 5-5. Uso dei sistemi di supporto alla guida
Guida
*2: contenuto non riconosciuto.
*3: se non si aziona l’indicatore di direzione
quando si cambia corsia, il simbolo non
viene visualizzato.
Nelle seguenti situazioni, il sistema
RSA avverte il conducente.
Quando la velocità del veicolo
supera la soglia di segnalazione
velocità del cartello di limite di velo-
cità visualizzato, il simbolo del car-
tello viene evidenziato e suona un
cicalino.
quando il sistema RSA riconosce un
cartello di divieto di accesso e rileva
che il veicolo è entrato in un’area in
cui l’accesso è vietato in base ai dati
della mappa del sistema di naviga-
zione, il cartello di divieto di accesso
lampeggia e suona un cicalino. (Per i
veicoli con sistema di navigazione)
Se viene rilevato che il veicolo sta
effettuando un sorpasso quando sul
display multi-informazioni è visualiz-
zato un cartello di divieto di sor-
passo, il cartello lampeggia e il
volante vibra.
A seconda della situazione, le condi-
zioni di circolazione (direzione del traf-
fico, unità di misura di velocità)
possono causare errori di valutazione e
la notifica potrebbe non essere appro-
priata.
■Procedura di impostazione
P.204, 216
■Disattivazione automatica della visua-
lizzazione dei cartelli RSA
Uno o più cartelli vengono disattivati automa-
ticamente nelle seguenti situazioni.
●Non viene riconosciuto alcun cartello per una determinata distanza.
●La strada cambia a seguito di una svolta a
sinistra o a destra, o circostanze simili.
■Situazioni in cui la funzione potrebbe
non attivarsi o eseguire un rilevamento
errato
Nei seguenti casi, il sistema RSA non fun-
ziona normalmente e potrebbe non ricono-
scere i cartelli, visualizzare il cartello errato,
ecc., anche se ciò non indica un’anomalia.
●La telecamera anteriore non è allineata
correttamente a seguito del forte impatto
subito dal sensore, ecc.
●Sul parabrezza, accanto alla telecamera
anteriore, è presente sporco, neve, adesivi
o simili.
●In presenza di condizioni atmosferiche
avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia.
●La luce proveniente da un veicolo in avvici-
namento, i raggi del sole, ecc. colpiscono
la telecamera anteriore.
●Il cartello è sporco, sbiadito, inclinato o pie-
gato.
●Il contrasto del cartello elettronico non è
adeguato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in
maniera corretta.
●Se il cartello non ha validità per la corsia
che si sta percorrendo, ma si trova subito
dopo una biforcazione autostradale o su
una corsia adiacente prima di una con-
fluenza.
●Sulla parte posteriore del veicolo che pre-
cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a
un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade
laterali potrebbero essere rilevati e visua-
lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta
Funzione di notifica

367
5
5-5. Uso dei sistemi di supporto alla guida
Guida

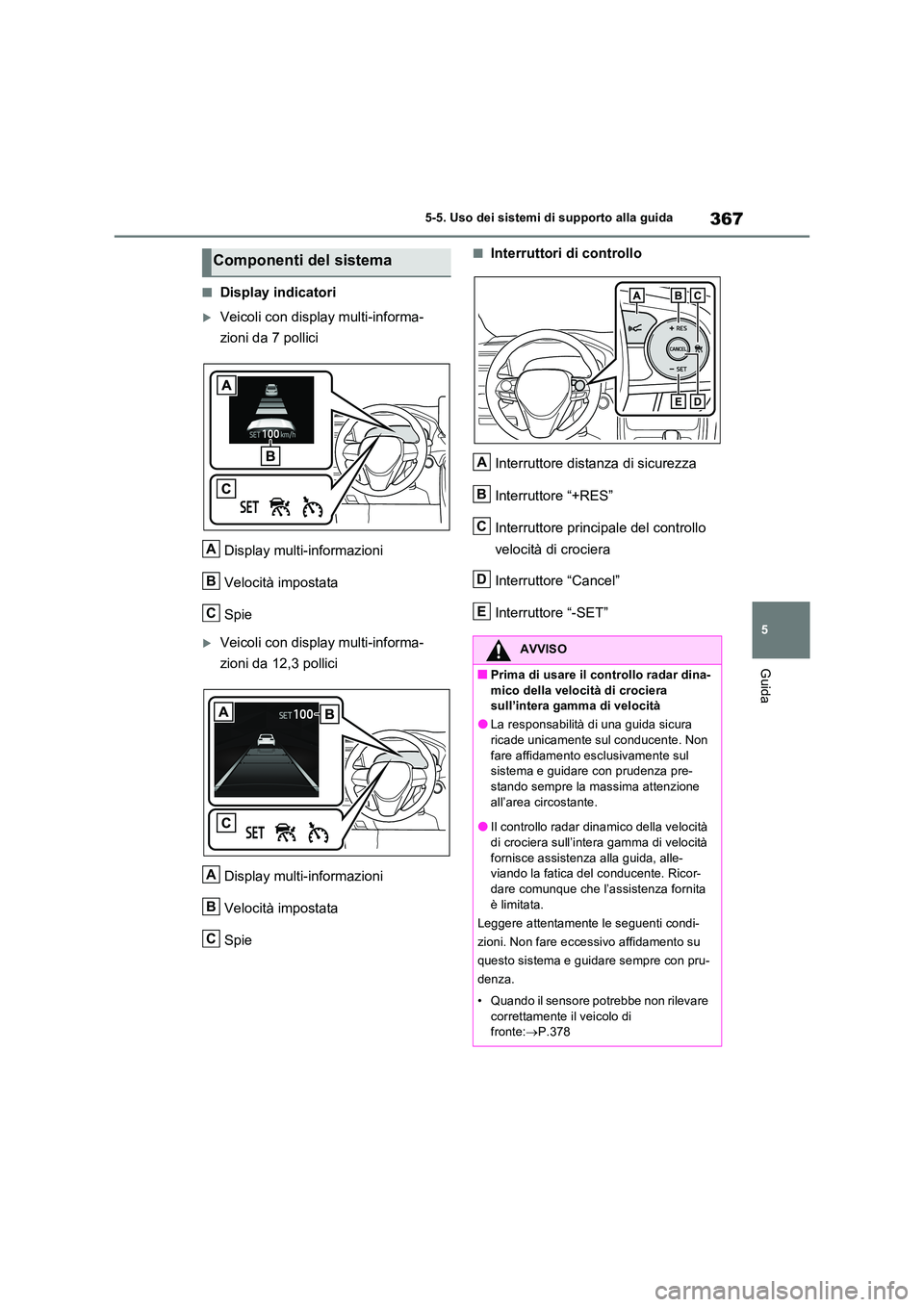

■Display indicatori
Veicoli con display multi-informa-
zioni da 7 pollici
Display multi-informazioni
Velocità impostata
Spie
Veicoli con display multi-informa-
zioni da 12,3 pollici
Display multi-informazioni
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
Componenti del sistema
A
B
C
A
B
C
AVVISO
■Prima di usare il controllo radar dina-
mico della velocità di crociera sull’intera gamma di velocità
●La responsabilità di una guida sicura ricade unicamente sul conducente. Non
fare affidamento esclusivamente sul sistema e guidare con prudenza pre-stando sempre la massima attenzione
all’area circostante.
●Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
fornisce assistenza alla guida, alle- viando la fatica del conducente. Ricor-dare comunque che l’assistenza fornita
è limitata.
Leggere attentamente le seguenti condi-
zioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con pru-
denza.
• Quando il sensore potrebbe non rilevare
correttamente il veicolo di fronte: P.378
A
B
C
D
E

369
5
5-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Assistenza al conducente nella guida
del veicolo
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità non
dispone di funzioni in grado di prevenire o
evitare eventuali scontri con i veicoli
davanti. Pertanto, in situazioni di poten-
ziale pericolo, il conducente deve assu-
mere il controllo diretto e immediato del
veicolo e intervenire in modo adeguato per
garantire la sicurezza di tutte le persone
interessate.
■Situazioni non indicate per l’uso del controllo radar dinamico della velo-
cità di crociera sull’intera gamma di velocità
Non utilizzare il controllo radar dinamico della velocità di crociera sull’intera gamma
di velocità nelle seguenti circostanze. La velocità potrebbe non essere controllata in modo adeguato, con conseguente rischio
di incidenti e di lesioni gravi, anche letali.
●Strade su cui sono presenti pedoni, ciclisti e utenti della strada simili.
●Con traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve
●Su discese ripide, o su strade che pre-
sentano saliscendi pronunciati
La velocità del veicolo potrebbe superare
la velocità impostata quando si percorre
una discesa ripida.
●All’ingresso di autostrade o superstrade
●Quando le condizioni atmosferiche sono
talmente avverse da impedire il corretto funzionamento dei sensori (nebbia, neve, tempeste di sabbia, pioggia bat-
tente, ecc.)
●Quando sulla superficie del radar o della telecamera anteriore è presente piog-
gia, neve o simile
●In condizioni di traffico che richiedono frequenti accelerazioni e decelerazioni
●Quando col veicolo si traina un rimor-chio o durante il traino di emergenza
●Quando si sente con frequenza il cica-
lino dell’allarme di avvicinamento

377
5 5-5. Uso dei sistemi di supporto alla guida
Guida
suona per avvisare il conducente.
■Il controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità può essere impostato quando
●La leva del cambio è su D.
●La velocità desiderata può essere impo-
stata quando la velocità del veicolo è di
almeno 30 km/h circa.
(Tuttavia, se la velocità viene impostata
quando la velocità del veicolo è inferiore a
30 km/h circa, la velocità verrà impostata
su 30 km/h).
■Accelerazione dopo aver impostato la
velocità del veicolo
È possibile accelerare premendo il pedale
dell’acceleratore. Dopo aver accelerato,
viene ripristinata la velocità impostata. Tutta-
via, in modalità di controllo della distanza di
sicurezza, la velocità del veicolo potrebbe
scendere al di sotto della velocità impostata
per mantenere la distanza dal veicolo che
precede.
■Se il veicolo si ferma mentre è attiva la
velocità di crociera adattiva
●Se si premere l’interruttore “+RES” quando
il veicolo di fronte si ferma, la velocità di
crociera adattiva viene ripristinata se il vei-
colo di fronte riparte entro 3 secondi circa
dopo aver premuto l’interruttore.
●Se il veicolo di fronte riparte entro
3 secondi dall’arresto del proprio veicolo,
la velocità di crociera adattiva viene ripristi-
nata.
■Disattivazione automatica della moda-
lità di controllo della distanza di sicu-
rezza
La modalità di controllo della distanza di sicu-
rezza si disattiva automaticamente nei
seguenti casi.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Il sensore non è in grado di eseguire un
rilevamento corretto perché è ricoperto da materiale estraneo.
●Quando i freni intervengono o la potenza
viene limitata dietro richiesta di un sistema
di supporto alla guida.
(Ad esempio: sistema di sicurezza pre-col-
lisione, controllo trazione-partenza)
●Viene inserito il freno di stazionamento.
●Il veicolo viene arrestato dal sistema su
una strada in forte pendenza.
●Le seguenti condizioni vengono rilevate
quando il veicolo viene arrestato dal
sistema:
• La cintura di sicurezza del conducente non
è allacciata.
• La portiera del conducente viene aperta.
• Il veicolo è fermo da circa 3 minuti
Se la modalità di controllo della distanza di
sicurezza si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Disattivazione automatica della moda-
lità di controllo della velocità costante
La modalità di controllo della velocità
costante viene automaticamente disattivata
nei seguenti casi:
●La velocità effettiva del veicolo scende di
più di 16 km/h circa sotto la velocità impo-
stata.
●La velocità effettiva del veicolo scende al
di sotto di 30 km/h circa.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Quando i freni intervengono o la potenza
viene limitata dietro richiesta di un sistema
di supporto alla guida.
(Ad esempio: sistema di sicurezza pre-col-
lisione, controllo trazione-partenza)
●Viene inserito il freno di stazionamento.
Se la modalità di controllo della velocità

3785-5. Uso dei sistemi di supporto alla guida
costante si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Situazioni in cui la funzione di riduzione
della velocità in curva potrebbe non intervenire
In situazioni come le seguenti, la funzione di riduzione della velocità in curva potrebbe non
intervenire:
●quando il veicolo percorre una curva lieve
●quando si preme il pedale dell’acceleratore
●quando il veicolo percorre una curva molto breve
■Casi in cui il controllo radar dinamico della velocità di crociera con assistenza
alla segnaletica stradale potrebbe non funzionare correttamente (veicoli con sistema RSA)
Poiché il controllo radar dinamico della velo-
cità di crociera con assistenza alla segnale- tica stradale potrebbe non funzionare correttamente in situazioni in cui il sistema
RSA non funzioni o non rilevi correttamente ( P.365), quando si utilizza questa funzione controllare sempre il cartello del limite di
velocità visualizzato.
Nelle seguenti situazioni, potrebbe non essere possibile adattare la velocità impo-stata al limite di velocità riconosciuto tenendo
premuto l’interruttore “+RES”/“-SET”.
●Se le informazioni sul limite di velocità non
sono disponibili
●Quando il limite di velocità riconosciuto è
uguale alla velocità impostata
●Quando il limite di velocità riconosciuto è
fuori dalla gamma di velocità in cui può operare il sistema di controllo radar dina-mico della velocità di crociera
■Azionamento del freno
Si potrebbe avvertire un rumore quando il
freno interviene e la risposta del pedale del freno potrebbe cambiare, ciò non è sintomo di anomalie.
■Cicalini e messaggi di allarme per il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
I cicalini e i messaggi di allarme segnalano
un’anomalia nel sistema o richiedono al con- ducente di guidare con prudenza. Se sul dis-play multi-informazioni viene visualizzato un
messaggio di allarme, leggere il messaggio e attenersi alle istruzioni. ( P.339, 542)
■Quando il sensore non rileva corretta- mente il veicolo di fronte
A seconda delle condizioni, nei seguenti casi
premere il pedale del freno se la decelera- zione del sistema è insufficiente oppure pre-mere il pedale dell’acceleratore se è
necessario accelerare.
Poiché il sensore potrebbe non essere in grado di rilevare correttamente questi tipi di veicoli, l’allarme di avvicinamento ( P.374)
potrebbe non attivarsi.
●Veicoli che si inseriscono improvvisamente
●Veicoli che viaggiano a velocità ridotte
●Veicoli che non viaggiano nella stessa cor- sia
●Veicoli con parti posteriori di dimensioni ridotte (rimorchi scarichi, ecc.)
●Motocicli che viaggiano nella stessa corsia
●Quando i veicoli circostanti sollevano
acqua o neve e ciò compromette l’efficacia del sensore
●Quando il veicolo punta verso l’alto (a causa di un carico molto pesante nel vano bagagli, ecc.)
