2023 TOYOTA PRIUS PLUG-IN HYBRID volant

3
1
9 8
7
6
5
4 2
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
3
3. Přístrojová deska
Kombinovaný přístroj .........194
Výstražné kontrolky
a indikátory ......................204
Hlavní displej .....................212
Multiinformační displej .......220
Projekční displej.................254
Obrazovka monitoru
energie/spotřeby ..............261
4-1. Informace o klíčích
Klíče ...................................268
4-2. Otevírání, zavírání
a zamykání dveří
Boční dveře........................273
Zadní dveře........................278
Systém Smart Entry
& Start..............................283
4-3. Seřízení sedadel
Přední sedadla...................290
Zadní sedadla ....................292
Opěrky hlavy ......................294
4-4. Seřízení volantu a zrcátek
Volant.................................297
Vnitřní zpětné zrcátko ........299
Vnější zpětná zrcátka ........301
4-5. Otevírání a zavírání oken
Elektricky ovládaná okna ...3035-1. Před jízdou
Jízda s vozidlem................ 308
Náklad a zavazadla ........... 320
Tažení přívěsu .................. 322
5-2. Postupy pro jízdu
Spínač POWER
(zapalování) .................... 323
Hybridní převodovka ......... 329
Páčka směrových světel ... 335
Parkovací brzda ................ 336
5-3. Ovládání světel a stěračů
Spínač světlometů............. 337
AHS (Adaptivní systém
dálkových světel) ............ 341
Spínač mlhových světel .... 347
Stěrače a ostřikovače
čelního skla ..................... 348
5-4. Tankování
Otevírání uzávěru palivové
nádrže ............................. 351
3Přístrojová deska
4Ovládání jednotlivých
komponentů
5Jízda

17Obrazový rejstřík
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220
Monitor energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 667
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Přední mlhová světla/zadní mlhová světla . . . . . . . . . . . . . . . S. 347
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 348
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 348
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 648
Otvírač dvířek palivové nádrže. . . . . . . . . . . . . . . . . . . . . . . S. 353
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 584
Uvolňovací páčka zámku naklápěcího a vysouvacího
volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 297
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 522
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 522
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 527
Audiosystém*
*: Viz "Příručka pro uživatele navigačního systému".
5
6
7
8
9
10
11
12
13
14

23Obrazový rejstřík
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

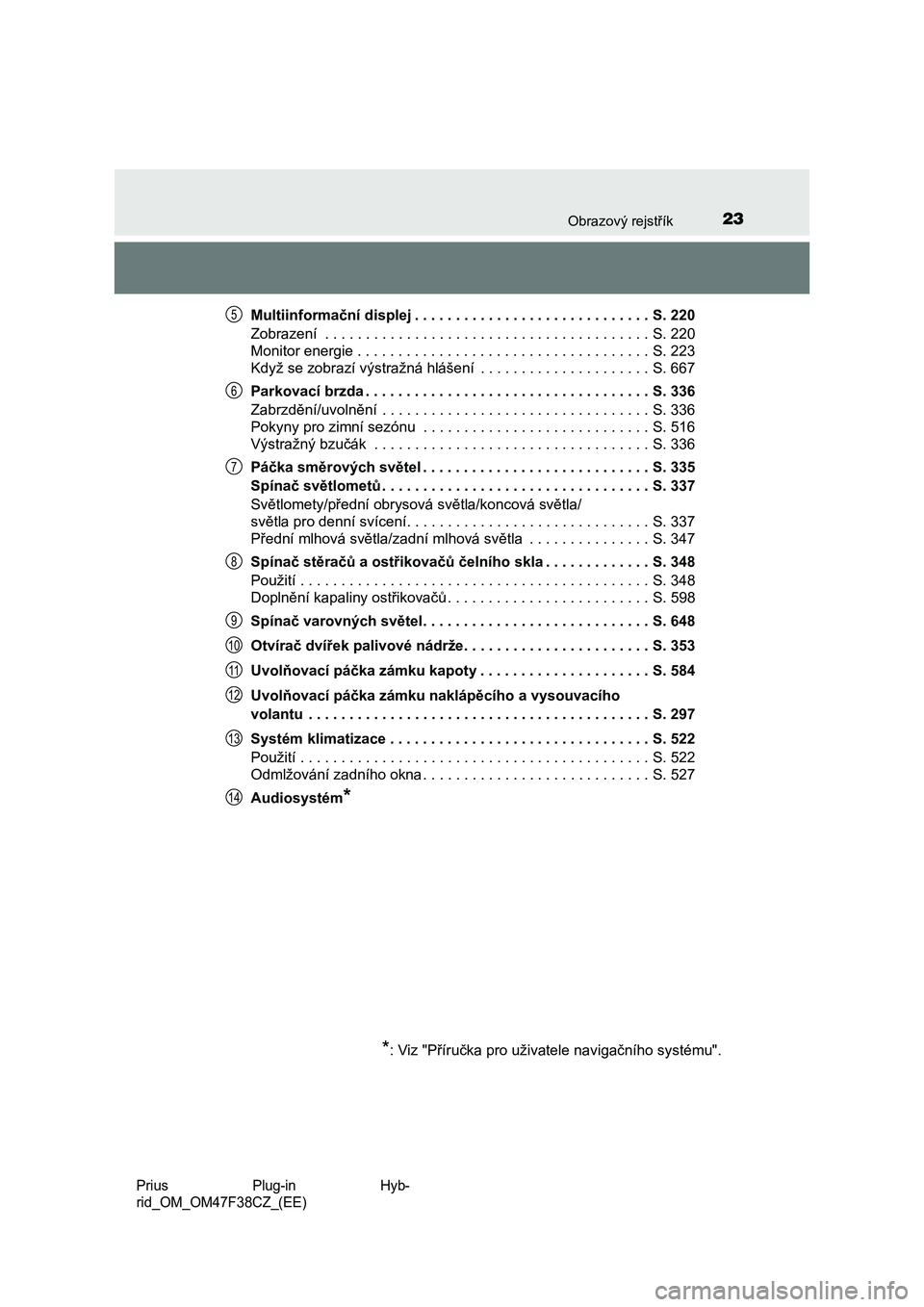

Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220
Monitor energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 667
Parkovací brzda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Výstražný bzučák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 336
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Přední mlhová světla/zadní mlhová světla . . . . . . . . . . . . . . . S. 347
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 348
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 348
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Spínač varovných světel. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 648
Otvírač dvířek palivové nádrže. . . . . . . . . . . . . . . . . . . . . . . S. 353
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 584
Uvolňovací páčka zámku naklápěcího a vysouvacího
volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 297
Systém klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 522
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 522
Odmlžování zadního okna . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 527
Audiosystém*
*: Viz "Příručka pro uživatele navigačního systému".
5
6
7
8
9
10
11
12
13
14

411-1. Pro bezpečné používání
1
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■ Pokyny pro SRS airbagy
Dodržujte následující pokyny týkající se SRS airbagů.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
● Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými bez-
pečnostními pásy.
SRS airbagy jsou doplňkovým zařízením používaným spolu s bezpeč nost-
ními pásy.
● SRS airbag řidiče se nafukuje značnou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy, pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu řidiče je prvních 50-75 mm na fukování,
pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spol ehlivě
za hranicí nebezpečí. Tato vzdálenost je měřena od středu volan tu k vaší
hrudní kosti. Pokud sedíte ve vzdálenosti kratší než 250 mm, mů žete
změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáh li na
pedály.
• Mírně sklopte opěradlo. Ačkoliv se konstrukce vozidel různí, m noho ři-
dičů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo pos unu-
to úplně vpředu, pouhým naklopením opěradla dozadu. Pokud vám
sklopení opěradla znesnadní výhled na vozovku, použijte ke zvýš ení
vaší polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, p okud
má vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklopte ho dolů. Tím nasměrujet e airbag
proti vašemu hrudníku mimo hlavu a krk.
Sedadlo by mělo být nastaveno dle výše uvedených doporučení, př ičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovlád ací prvky
přístrojového panelu.
● SRS airbag spolujezdce vpředu se také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zranění, zvláště tehdy, pokud je s polujez-
dec vpředu příliš blízko airbagu. Sedadlo spolujezdce vpředu by mělo být
co nejdále od airbagu, jak je to možné, s opěradlem nastaveným tak, aby
spolujezdec vpředu seděl vzpřímeně.
● Nesprávně posazení a/nebo připoutaní kojenci a děti mohou být nafukují-
cím se airbagem zabiti nebo vážně zraněni. Kojenci nebo děti, k teří jsou
příliš malí na to, aby mohli použít bezpečnostní pás, by měli b ýt připoutáni
pomocí dětského zádržného systému. Toyota důrazně doporučuje, a by
všichni kojenci nebo děti byli posazeni na zadním sedadle vozid la a řádně
připoutáni. Zadní sedadla jsou pro kojence i děti bezpečnější n ež sedadlo
spolujezdce vpředu. ( S. 54)

431-1. Pro bezpečné používání
1
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■ Pokyny pro SRS airbagy
● Nezavěšujte ramínka nebo jiné těžké předměty na věšáky oděvů. Všech-
ny tyto předměty mohou být vymrštěny a mohou způsobit smrt nebo vážná
zranění, když se hlavové SRS airbagy nafouknou.
● Pokud je na místě, kde se nafukuje kolenní SRS airbag, vinylový kryt, sej-
měte ho.
● Nepoužívejte příslušenství sedadel, které zakrývá části, kde se nafukují
boční SRS airbagy, protože to může překážet nafukování bočních SRS
airbagů. Takové příslušenství může bránit správné aktivaci bočn ích airba-
gů, vyřadit systém nebo způsobit nahodilé nafouknutí bočních ai rbagů,
což může způsobit smrtelné nebo vážné zranění.
● Nebouchejte nebo netlačte značnou silou do oblastí v okolí součástí SRS
airbagů nebo předních dveří.
To by mohlo způsobit poruchu SRS airbagů.
● Nedotýkejte se žádných součástí ihned po nafouknutí SRS airbagů, proto-
že mohou být horké.
● Neupevňujte nic ani se nenaklánějte
k oblastem, jako je palubní deska, kryt
airbagu volantu a spodní část přístrojo-
vého panelu.
Takové předměty mohou být vymrštěny,
když se SRS airbagy řidiče, spolujezd-
ce vpředu a kolenní airbag nafouknou.
● Neupevňujte nic do oblastí, jako jsou
dveře, čelní sklo, boční okna, přední
nebo zadní sloupek, boční čalounění
střechy a přídržné madlo.

441-1. Pro bezpečné používání
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
VÝSTRAHA
■ Pokyny pro SRS airbagy
● Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo boční okno, abyste dovnitř pustili čerstvý vzduch, nebo op usťte vozi-
dlo, pokud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co
nejdříve, abyste zabránili podráždění kůže.
● Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt volantu
a čalounění předních, středních a zadních sloupků, poškozeny neb o po-
praskány, nechte je vyměnit kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■ Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících ú prav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem. SRS airbagy mohou selhat nebo se
nafouknout nešťastnou náhodou, což může způsobit smrtelné nebo vážné
zranění.
● Instalace, vyjmutí, rozebírání a oprava SRS airbagů
● Opravy, úpravy, vyjímání nebo výměna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků, bočního čalounění střechy, panelů předních dveří, oblo žení před-
ních dveří nebo reproduktorů v předních dveřích
● Úpravy na panelu předních dveří (například udělat do něj otvor)
● Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
● Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo
navijáků
● Úpravy systému odpružení vozidla
● Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádiové
systémy (RF vysílač) a přehrávače CD

451-1. Pro bezpečné používání
1
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Bezpečnost a zabezpečení
■ Když se nafouknou SRS airbagy
● SRS airbagy mohou způsobit lehké odřeniny, popáleniny, pohmožděniny
atd. z důvodu extrémně vysoké rychlosti nafouknutí horkými plyn y.
● Ozve se hlasitý hluk a dojde k rozptýlení bílého prášku.
● Části modulu airbagu (náboj volantu, kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních sloupků a bočního čalouněn í střechy,
mohou být několik minut horké. Airbag samotný může být také hor ký.
● Čelní sklo může prasknout.
● Hybridní systém se vypne a dodávka paliva do motoru se zastaví. (S. 99)
● Automaticky se zapnou varovná světla. (S. 648)
■ Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
● Čelní SRS airbagy se nafouknou v případě nárazu, který překročí mezní
úroveň (úroveň síly, která odpovídá čelnímu nárazu do pevné pře kážky, kte-
rá se nepohybuje ani nedeformuje, rychlostí přibližně 20-30 km/ h).
Tato mezní rychlost však bude znatelně vyšší v následujících si tuacích:
• Pokud vozidlo narazí do předmětu, jako je zaparkované vozidlo nebo do-
pravní značka, který se při nárazu může pohybovat nebo deformov at.
• Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kol ize, při které
předek vozidla "podjede" pod rám nákladního vozidla.
● V závislosti na typu kolize je možné, že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■ Podmínky nafouknutí SRS airbagů (boční a hlavové SRS airbagy)
● Boční a hlavové SRS airbagy se nafouknou v případě nárazu, který překročí
nastavenou mezní úroveň (úroveň síly, která odpovídá síle náraz u vozidla
o hmotnosti přibližně 1 500 kg do kabiny vozidla ze směru kolméh o k orien-
taci vozidla rychlostí přibližně 20-30 km/h).
● Oba hlavové SRS airbagy se mohou nafouknout také v případě silné čelní
kolize.

481-1. Pro bezpečné používání
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
V následujících případech bude vozidlo vyžadovat prohlídku a/ne bo opravu.
Co nejdříve kontaktujte kteréhokoliv autorizovaného prodejce ne bo servis
Toyota, nebo kterýkoliv spolehlivý servis.
● Kterýkoliv ze SRS airbagů se nafoukl.
● Přední část vozidla byla poškozena
nebo deformována, nebo byla vystavena
nehodě, která nebyla tak velká, aby způ-
sobila nafouknutí čelních SRS airbagů.
● Část dveří nebo jejich okolní oblast byla
poškozena, deformována nebo proděra-
věna, nebo bylo vozidlo vystaveno neho-
dě, která nebyla tak velká, aby způsobila
nafouknutí bočních a hlavových SRS
airbagů.
● Kryt airbagu na volantu, palubní deska
v blízkosti airbagu spolujezdce vpředu
nebo spodní část přístrojového panelu
na straně řidiče jsou poškrábány, po-
praskány, nebo jsou jinak poškozeny.
● Povrch sedadel s bočními SRS airbagy
je poškrábán, popraskán, nebo je jinak
poškozen.
