2023 TOYOTA MIRAI sensor

5.5.1 Toyota Safety Sense........165
5.5.2 PCS (Aktivt krockskyddssystem) . 169
5.5.3 LTA (Filhållningsassistans)....179
5.5.4 RSA (Vägskyltsigenkänning) . . . 188
5.5.5 Aktiv farthållare med radar från
0km/tim ...............191
5.5.6 BSM (Dödavinkelvarnare)
*....202
5.5.7 Toyota parkeringssensor*.....206
5.5.8 RCTA (Backvarnare för korsande
trafik)
*................215
5.5.9 RCD (Detektering med
backkameran)
*...........220
5.5.10 PKSB (Intelligent autobroms)*. 223
5.5.11 Intelligent autobroms (statiska
föremål framför och bakom
bilen/statiska föremål kring
bilen
*) ................227
5.5.12 Intelligent autobroms
(fordon i rörelse bakom bilen)
*. 230
5.5.13 Intelligent autobroms
(fotgängare bakom bilen)
*....231
5.5.14 Toyota Teammate Advanced
Park
*.................233
5.5.15 Körlägesväljare..........255
5.5.16 Snöläge...............256
5.5.17 Förarstödssystem.........256
5.6 Goda råd för körning............261
5.6.1Rådförvinterkörning ........261
6. Invändiga funktioner
6.1 Använda luftkonditioneringssystem och
avfrostning ..................266
6.1.1 ALL AUTO, reglage
*.........266
6.1.2 Automatisk luftkonditionering . . 267
6.1.3 Automatisk luftkonditionering i
bak
*..................274
6.1.4 Eluppvärmd ratt*/sätesvärme*/
sätesventilation*..........275
6.2 Använda kupébelysningen........278
6.2.1 Invändig belysning.........278
6.3 Använda förvaringsfacken........281
6.3.1 Förvaringsmöjligheter.......281
6.3.2 Bagagerum, detaljer........284
6.4 Använda övriga invändiga funktioner . . 285
6.4.1 Elektroniskt solskydd
*.......285
6.4.2 Övriga invändiga detaljer.....286
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........300
7.1.1 Rengöra och skydda bilens
exteriör ................300
7.1.2 Rengöra och skydda bilens
interiör ................303
7.2 Underhåll...................305
7.2.1 Underhållsbehov..........305
7.3Arbetendukangörasjälv .........306
7.3.1 Säkerhetsåtgärder när du själv
arbetarmedbilen ..........306
7.3.2 Motorhuv...............307
7.3.3 Placera domkraft..........308
7.3.4Motorrum...............310
7.3.5 12-voltsbatteri...........314
7.3.6Hjul ..................316
7.3.7 Byta hjul...............322
7.3.8 Däcktryck...............325
7.3.9Fälgar .................326
7.3.10 Luftkonditioneringsfilter.....327
7.3.11 Rengöring av drivbatteriets
luftintagsventiler.........330
7.3.12 Elektroniska nyckelns batteri . . 332
7.3.13 Kontroll och byte av säkringar . . 334
7.3.14 Glödlampor.............338
8.Om problem uppstår
8.1Viktiginformation .............342
8.1.1 Varningsblinkers..........342
8.1.2 Om du måste få stopp på bilen
i en akut situation..........342
8.1.3 Om bilen befinner sig under
vatten eller vatten på vägen
stiger .................343
8.2 Åtgärder i en nödsituation.........343
8.2.1 Om bilen måste bogseras.....343
8.2.2 Om du tycker att något är fel . . . 347
8.2.3 Om en varningslampa tänds eller en
varningssignal hörs.........347
8.2.4 Om ett varningsmeddelande
visas ..................354
8.2.5 Om du får punktering........357
8.2.6 Om bränslecellssystemet inte
startar.................367
3
1
2
3
4
5
6
7
8
9

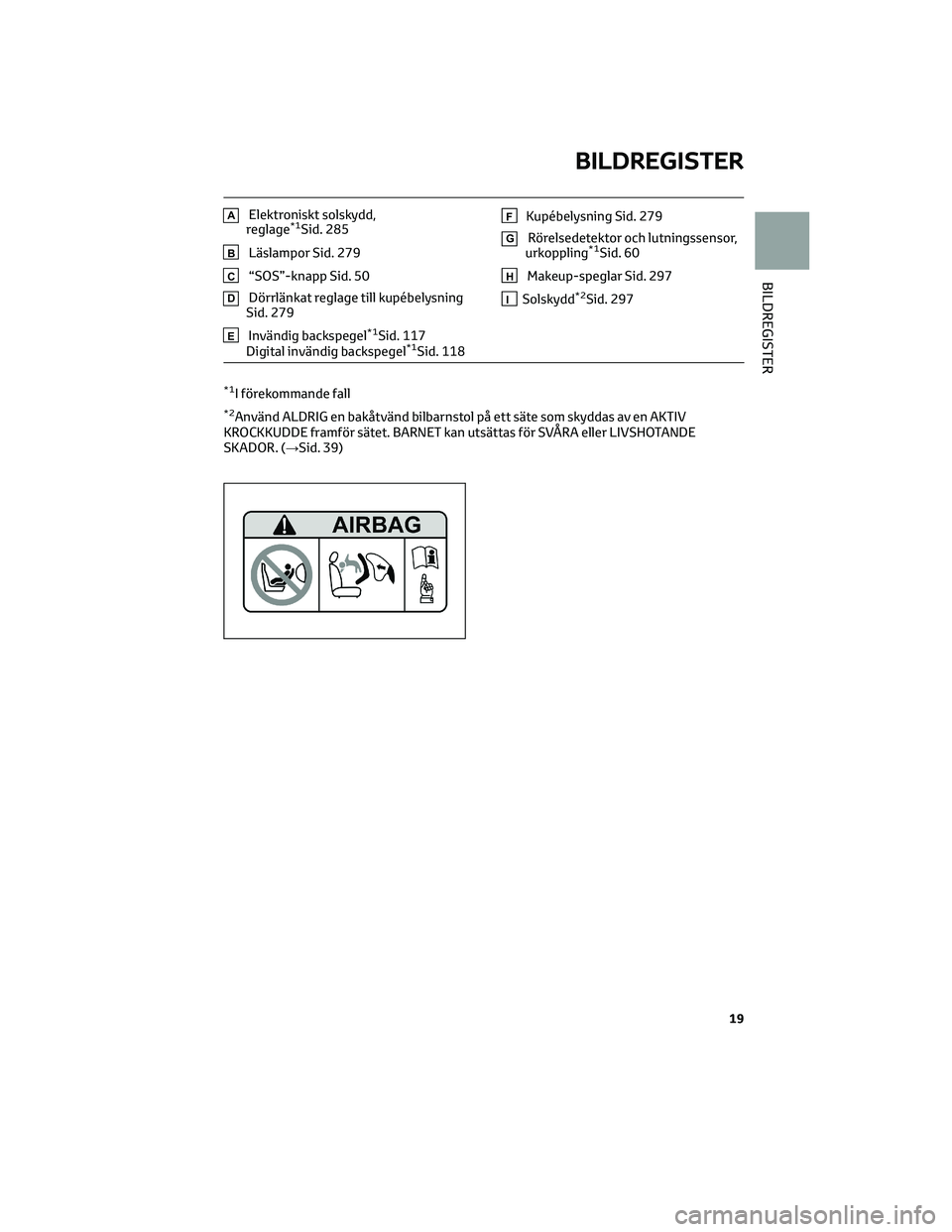

AElektroniskt solskydd,
reglage*1Sid. 285
BLäslampor Sid. 279
C“SOS”-knapp Sid. 50
DDörrlänkat reglage till kupébelysning
Sid. 279
EInvändig backspegel*1Sid. 117
Digital invändig backspegel*1Sid. 118
FKupébelysning Sid. 279
GRörelsedetektor och lutningssensor,
urkoppling*1Sid. 60
HMakeup-speglar Sid. 297
ISolskydd*2Sid. 297
*1I förekommande fall
*2Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 39)
BILDREGISTER
19
BILDREGISTER

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrockgardiner
ESidokrocksensorer (framdörr)
FBältessträckare och kraftbegränsare
GSidokrockkuddar fram
HSRS-varningslampa
IFörarens krockkudde
JSidokrocksensorer (bak)
KSidokrocksensorer (fram)
LSensorenhet för krockkuddar
MFramsätespassagerarens bälteslås
NKnäkrockkudde
O"PASSENGER AIRBAG", kontrollampa
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa ochuppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
28

VARNING!(Fortsättning)
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
• Om det känns svårt att andas när
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att
förebygga eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka
svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, anpassning,
borttagning eller byte av ratt,
instrumentpanel, instrumentbräda,
säten eller sätesklädsel, främre
dörrstolparna, mittstolparna, bakre
dörrstolparna, takets sidobalkar,
dörrpaneler fram, dörrklädsel fram
eller högtalare i framdörrar
• Ändringar av paneler i framdörr (t.ex.
håltagning)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
VARNING!(Fortsättning)
• Ändringar av bilens fjädringssystem
• Installation av elektroniska tillbehör,
som mobil tvåvägsradio
(RF-sändare) och CD-spelare
1.1.5 Motorhuv med aktivt
fotgängarskydd
Om en frontalkrock skulle inträffa med
exempelvis en fotgängare höjer
motorhuven med aktivt fotgängarskydd
motorhuven så att risken för en kraftig
stöt mot fotgängarens huvud minskas
genom att extra utrymme skapas mot
motorrummet.
När sensorerna som är placerade på
främre stötfångarens baksida känner av
en frontalkrock mot en kropp, t.ex. en
fotgängare, som motsvarar eller
överskrider ett inställt gränsvärde medan
bilen körs inom aktuellt
hastighetsområde aktiveras systemet.
Systemkomponenter
ASensorer
BMotorhuv
CLyftare
Motorhuv med aktivt fotgängarskydd,
säkerhetsanvisningar
• Innan bilen avvecklas ska du kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
1 .1 För säkert bruk
34

VARNING!(Fortsättning)
• Om motorhuven med aktivt
fotgängarskydd har aktiverats ska
du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
ut den. Om motorhuven med aktivt
fotgängarskydd har aktiverats ska
du stanna bilen på säker plats och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verksamhet med motsvarande
kvalifikationer och utrustning.
• Vidrör inte lyftarna omedelbart efter
att motorhuven med aktivt
fotgängarskydd har aktiverats
eftersom de kan vara heta och du kan
bränna dig.
OBSERVERA
Motorhuv med aktivt fotgängarskydd,
säkerhetsanvisningar
• Se till att motorhuven är stängd innan
du börjar köra. Systemet aktiveras
eventuellt inte ordentligt om huven
inte är helt stängd.
• Kontrollera att alla fyra däcken har
angiven storlek och är pumpade till
angivet lufttryck. Om däck med annan
storlek används kommer systemet
eventuellt inte att fungera.
• Om främre stötfångaren har stött
emot något kan sensorerna ha
skadats även om motorhuven med
aktivt fotgängarskydd inte aktiverats.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
• Delar eller ledningar som tillhör
motorhuven med aktivt
fotgängarskydd får varken tas bort
eller repareras eftersom det kan leda
till att systemet aktiveras oavsiktligt
eller att systemet hindras från att
OBSERVERA(Fortsättning)
fungera korrekt. Om reparation eller
byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Ta inte bort komponenter som
exempelvis främre stötfångaren,
motorhuven eller fjädringen eftersom
sådant kan hindra systemet från att
fungera korrekt.
• Montera inga föremål på främre
stötfångaren eller på motorhuven
eftersom det kan blockera sensorerna
så att de inte detekterar en
sammanstötning på rätt sätt och
hindrar systemet från att fungera
korrekt.
• Stäng inte motorhuven med stor kraft
eller placera inga tyngder på lyftarna
eftersom de kan skadas så att
systemet inte fungerar korrekt.
• Gör inga anpassningar av fjädringen
eftersom en förändring av bilens höjd
kan hindra systemet från att fungera
korrekt.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats. Krockkudden får endast kopplas ur
om ett barn sitter i bilbarnstol i framsätet.
1 .1 För säkert bruk
36

Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med användning av öppningsfunktion:
Vidrör sensorytan på det utvändiga
dörrhandtaget två gånger inom
5 sekunder. Med fjärrkontrollnyckel: Tryck
på
två gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion:
Håll i det utvändiga dörrhandtaget. Med
fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Det dubbelsidiga låssystemet får aldrig
aktiveras medan det finns människor i
bilen eftersom ingen av dörrarna kan
öppnas inifrån bilen.
1.4.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr eller baklucka låses upp
eller öppnas på annat sätt än med denelektroniska låsfunktionen eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (Exempel: en inkräktare kommer
in i bilen genom att krossa en ruta.)
• Lutningssensorn (i förekommande
fall) känner av en förändring av bilens
lutning.
Ställa in/inaktivera/stänga av
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörrarna, bakluckan och
motorhuven, och lås alla dörrarna med
låsfunktionen eller fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .4 Stöldskyddssystem
58

Detektering med rörelsedetektorn och
lutningssensorn (i förekommande fall)
Detektering med rörelsedetektorn och
lutningssensorn
• Rörelsedetektorn känner av
inkräktare eller rörelse inne i bilen.
• Lutningssensorn känner av en
förändring i bilens lutning, t.ex. om
bilen bogseras bort.
Systemet är utformat för att försvåra
och förhindra stöld av fordonet, men
innebär ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 58)
Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i
bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen.Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsesensorn och
lutningssensorn stängs av.
• När rörelsedetektorn och
lutningssensorn är avstängda
återaktiverar du rörelsesensorn och
lutningssensorn med en tryckning på
startknappen eller genom att
dörrarna låses upp med låsfunktionen
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster är öppet.
I så fall kan rörelsedektorn känna av
följande:
1 .4 Stöldskyddssystem
60

– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
Viktigt beträffande lutningssensorn
Sensorn kan utlösa larmet i följande
situationer:
• Bilen transporteras på färja, trailer,
tåg etc.
• Bilen är parkerad i ett
parkeringsgarage.
• Bilen befinner sig i en biltvätt där
bilen flyttas.
• Lufttrycket i ett däck sjunker.
• Bilen lyfts med domkraft.
• En jordbävning inträffar eller vägen
har rasat.
• Bagage lastas i eller ur en takbox.
OBSERVERA
Säkerställa korrekt funktion i
rörelsedetektorn
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
1 .4 Stöldskyddssystem
61
1
Trygghet och säkerhet
