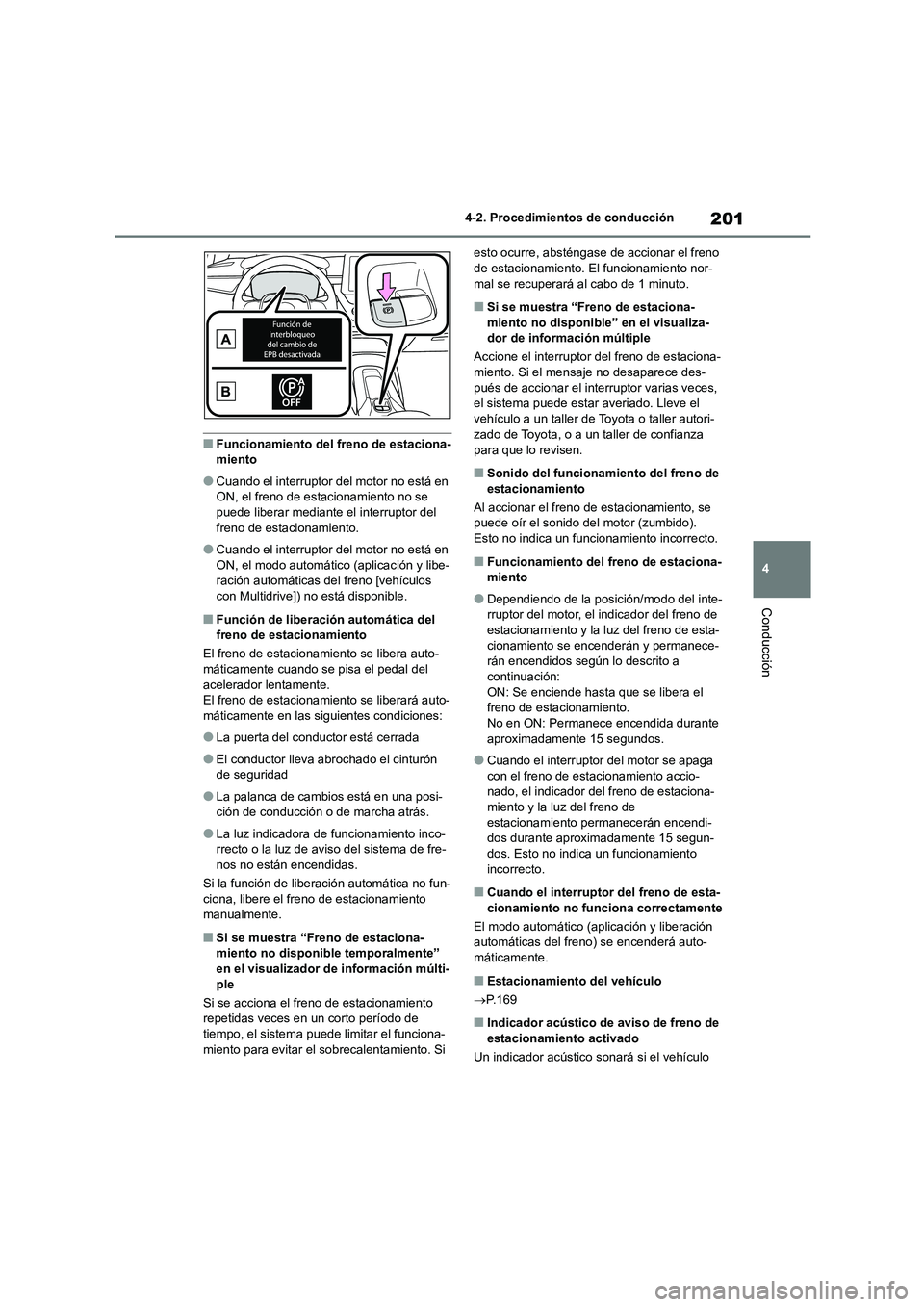

201
4
4-2. Procedimientos de conducción
Conducción
■Funcionamiento del freno de estaciona- miento
●Cuando el interruptor del motor no está en ON, el freno de estacionamiento no se
puede liberar mediante el interruptor del
freno de estacionamiento.
●Cuando el interruptor del motor no está en
ON, el modo automático (aplicación y libe- ración automáticas del freno [vehículos
con Multidrive]) no está disponible.
■Función de liberación automática del
freno de estacionamiento
El freno de estacionamiento se libera auto- máticamente cuando se pisa el pedal del
acelerador lentamente.
El freno de estacionamiento se liberará auto- máticamente en las siguientes condiciones:
●La puerta del conductor está cerrada
●El conductor lleva abrochado el cinturón
de seguridad
●La palanca de cambios está en una posi-
ción de conducción o de marcha atrás.
●La luz indicadora de funcionamiento inco-
rrecto o la luz de aviso del sistema de fre- nos no están encendidas.
Si la función de liberación automática no fun-
ciona, libere el freno de estacionamiento
manualmente.
■Si se muestra “Freno de estaciona- miento no disponible temporalmente”
en el visualizador de información múlti-
ple
Si se acciona el freno de estacionamiento repetidas veces en un corto período de
tiempo, el sistema puede limitar el funciona-
miento para evitar el sobrecalentamiento. Si
esto ocurre, absténgase de accionar el freno de estacionamiento. El funcionamiento nor-
mal se recuperará al cabo de 1 minuto.
■Si se muestra “Freno de estaciona-
miento no disponible” en el visualiza- dor de inform ación múltiple
Accione el interruptor del freno de estaciona-
miento. Si el mensaje no desaparece des-
pués de accionar el interruptor varias veces, el sistema puede estar averiado. Lleve el
vehículo a un taller de Toyota o taller autori-
zado de Toyota, o a un taller de confianza
para que lo revisen.
■Sonido del funcionamiento del freno de estacionamiento
Al accionar el freno de estacionamiento, se
puede oír el sonido del motor (zumbido).
Esto no indica un funcionamiento incorrecto.
■Funcionamiento del freno de estaciona- miento
●Dependiendo de la posición/modo del inte-rruptor del motor, el indicador del freno de
estacionamiento y la luz del freno de esta-
cionamiento se encenderán y permanece- rán encendidos según lo descrito a
continuación:
ON: Se enciende hasta que se libera el freno de estacionamiento.
No en ON: Permanece encendida durante
aproximadamente 15 segundos.
●Cuando el interruptor del motor se apaga
con el freno de estacionamiento accio- nado, el indicador del freno de estaciona-
miento y la luz del freno de
estacionamiento permanecerán encendi- dos durante aproximadamente 15 segun-
dos. Esto no indica un funcionamiento
incorrecto.
■Cuando el interruptor del freno de esta- cionamiento no funciona correctamente
El modo automático (aplicación y liberación
automáticas del freno) se encenderá auto-
máticamente.
■Estacionamiento del vehículo
 P. 1 6 9
■Indicador acústico de aviso de freno de estacionamiento activado
Un indicador acústico sonará si el vehículo

2104-3. Utilización de las luces y los limpiaparabrisas
un vehículo • Cuando otro vehículo se coloca delante de
su vehículo
• Cuando los vehículos que circulan delante no se pueden detectar debido a la presen-
cia de curvas frecuentes, divisores de
carretera o por árboles en el lateral de la carretera
• Cuando los vehículos que circulan delante
aparecen en un carril alejado en una carre- tera ancha
• Cuando los faros de los vehículos que cir-
culan delante no están encendidos
●Las luces de carretera pueden apagarse si
se detecta que un vehículo que circula
delante está utilizando las luces antiniebla sin utilizar los faros.
●Las luces de las casas, farolas, señales de tráfico y señales o ca rteles iluminados y
otros objetos reflectantes pueden hacer
que las luces de carretera cambien a las luces de cruce, o que las luces de cruce
permanezcan encendidas.
●Los factores siguientes pueden afectar al
tiempo que tardan las luces de carretera
en encenderse o apagarse: • La luminosidad de los faros, de las luces
antiniebla y de las luces de posición trase-
ras de los vehículos que circulan delante • El movimiento y dirección de los vehículos
que circulan delante
• Cuando un vehículo delante solo tiene luces operacionales en un lateral
• Cuando un vehículo delante es un vehí-
culo de dos ruedas • La condición de la carretera (pendiente,
curva, condición de la superficie de la
carretera, etc.) • El número de pasajeros y la cantidad de
equipaje dentro del vehículo
●Las luces de carretera se pueden encen-
der o apagar de forma inesperada.
●Las bicicletas o vehículos similares
podrían no detectarse.
●En las situaciones siguientes, el sistema
podría no detectar correctamente el nivel
de luminosidad en los alrededores. De esta forma, las luces de cruce pueden con-
tinuar encendidas y las luces de carretera
pueden cegar o deslumbrar a los peatones
o los vehículos delante. En ese caso, es necesario conmutar manualmente entre
luces de cruce y de carretera.
• Al conducir con inclemencias meteorológi- cas (lluvia fuerte, nieve, niebla, tormentas
de arena, etc.)
• Cuando no se puede ver bien por el para- brisas debido a la niebla, bruma, hielo,
suciedad, etc.
• Cuando parabrisas está agrietado o dañado
• Cuando el sensor de la cámara está defor-
mado o sucio
• Cuando la temperatura del sensor de la cámara es extremadamente elevada
• Cuando el nivel de luminosidad del exterior
es igual al de los faros, la luces de posi- ción traseras o las luces antiniebla
• Cuando los faros o las luces de posición
trasera de los vehículos delante están apa- gados, sucios, cambian de color o no
están bien dirigidos
• Cuando el agua, nieve, polvo, etc. de un vehículo que circula delante golpea el
vehículo
• Al circular por una zona con cambios de luminosidad y oscuridad intermitentes
• Al circular frecuente y repetidamente por
carreteras ascendentes/descendentes o por carreteras con una superficie acciden-
tada, desigual o irregular (como carreteras
adoquinadas, carreteras de grava, etc.) • Al circular con frecuencia y repetidamente
por curvas o vías tortuosas
• Cuando hay un objeto que refleja mucho delante del vehículo, como una señal o un
espejo
• Cuando la parte trasera de un vehículo que circula delante es altamente reflec-
tante, tal como un contenedor en un
camión • Cuando los faros del vehículo están daña-
dos o sucios, o no est án dirigidos correcta-
mente • Cuando el vehículo está escorado o incli-
nado como consecuencia de un neumático
pinchado, un remolque, etc. • Cuando se cambian los faros entre luces
de carretera y luces de cruce de forma
repetida y anómala • Cuando el conductor cree que las luces de
carretera pueden cegar o deslumbrar a los
peatones o a otros conductores

213
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
■Información sobre la detección del sen- sor de la cámara
●Las luces de carretera podrían no cambiar automáticamente a las luces de carretera
atenuadas en las situaciones siguientes:
• Cuando los vehículos que circulan delante aparecen de pronto en una curva
• Cuando otro vehículo se coloca delante de
su vehículo • Cuando los vehículos que circulan delante
están fuera de la vista debido a la presen-
cia de curvas frecuentes, divisores de
carretera o por árboles en el lateral de la carretera
• Cuando los vehículos que circulan delante
aparecen desde un carril alejado en una carretera ancha
• Cuando los vehículos que circulan delante
no tienen luces
●Las luces de carretera podrían cambiar a
las luces de carretera atenuadas si se detecta un vehículo circulando delante
usando luces antiniebla y sin usar los
faros.
●Las luces de las casas, de la calle, señales
de tráfico y carteles o señales iluminados y otros objetos reflectantes pueden hacer
que las luces de carretera cambien a las
luces de carretera atenuadas, que las luces de carretera no cambien a las luces
de carretera atenuadas, o cambiar el área
que no está iluminada.
●Los siguientes factores podrían afectar la
cantidad de tiempo necesario para encen- der o apagar la luz de carretera, o la velo-
cidad a la cual cambian las áreas que no
están iluminadas: • La luminosidad de los faros, de las luces
antiniebla y de las luces de posición trase-
ras de los vehículos que circulan delante • El movimiento y dirección de los vehículos
que circulan delante
• Cuando un vehículo delante solo tiene luces operacionales en un lateral
• Cuando un vehículo delante es un vehí-
culo de dos ruedas • La condición de la carretera (pendiente,
curva, condición de la superficie de la
carretera, etc.) • El número de pasajeros y la cantidad de
equipaje
●El control de distribución de la luz de los faros puede cambiar de forma inesperada.
●Las bicicletas u objet os similares podrían no detectarse.
●En las situaciones si guientes, el sistema podría no detectar correctamente el nivel
de luminosidad en los alrededores. De
esta forma, las luces de cruce pueden con- tinuar encendidas y las luces de carretera
pueden cegar o deslumbrar a los peatones
o los vehículos delante. En ese caso, es
necesario conmutar manualmente entre luces de cruce y de carretera.
• Al conducir con inclemencias meteorológi-
cas (lluvia fuerte, nieve, niebla, tormentas de arena, etc.)
• Cuando no se puede ver bien por el para-
brisas debido a la niebla, bruma, hielo, suciedad, etc.
• Cuando parabrisas está agrietado o
dañado • Cuando el sensor de la cámara está defor-
mado o sucio
• Cuando la temperatura del sensor de la cámara es extremadamente elevada
• Cuando el nivel de luminosidad del exterior
es igual al de los faros, la luces de posi- ción traseras o las luces antiniebla
• Cuando los faros o las luces de posición
trasera de los vehículos delante están apa- gados, sucios, cambian de color o no
están bien dirigidos
• Cuando el agua, nieve, polvo, etc. de un vehículo que circula delante golpea el
vehículo
• Al circular por una zona con cambios de luminosidad y oscuridad intermitentes
• Al circular frecuente y repetidamente por
carreteras ascendentes/descendentes o por carreteras con una superficie acciden-
tada, desigual o irregular (como carreteras
adoquinadas, carreteras de grava, etc.) • Al circular con frecuencia y repetidamente
por curvas o vías tortuosas
• Cuando hay un objeto que refleja mucho delante del vehículo, como una señal o un
espejo
• Cuando la parte trasera de un vehículo que circula delante es altamente reflec-
tante, tal como un contenedor en un
camión • Cuando los faros del vehículo están daña-

2144-3. Utilización de las luces y los limpiaparabrisas
dos o sucios, o no están dirigidos correcta- mente
• Cuando el vehículo está escorado o incli-
nado como consecuencia de un neumático pinchado, un remolque, etc.
• Cuando se cambian los faros entre luces
de carretera y luces de cruce de forma repetida y anómala
• Cuando el conductor cree que las luces de
carretera pueden cegar o deslumbrar a los peatones o a otros conductores
• Cuando se usa el vehículo en una zona en
la que los vehículos se desplazan por el
lado opuesto de la carretera del país en el que el vehículo está aprobado para su
uso, por ejemplo, al usar un vehículo dise-
ñado para circulación por la derecha en una zona con circulación por la izquierda,
o viceversa
■Personalización
Algunas funciones se pueden personalizar.
( P.596)
■Conmutación a luces de cruce
Coloque la palanca en su posición ori-
ginal.
El indicador AHS se apagará.
Aleje la palanca de ust ed para activar el sis-
tema de la luz de carretera adaptable nue-
vamente.
■Conmutación a luces de carretera
Pulse el interruptor del sistema de la
luz de carretera adaptable.
El indicador AHS se apagará y se encen-
derá el indicador de la luz de carretera.
Pulse el interruptor para activar nuevamente
el sistema de la luz de carretera adaptable.
Encendido/apagado manual de
las luces de carretera

2164-3. Utilización de las luces y los limpiaparabrisas
Al accionar la palanca , funcio-
nan los limpias o el lavador de la
siguiente manera.
Limpiaparabrisas intermitente con
ajustador de intervalo
1 Funcionamiento intermitente
del limpiaparabrisas
2 Funcionamiento del limpiapa-
rabrisas a baja velocidad
3 Funcionamiento del limpiapa-
rabrisas a alta velocidad
4 Funcionamiento provisional
Se pueden ajustar los intervalos del
limpiaparabrisas cuando se ha selec-
cionado el funcionamiento intermitente.
5 Aumenta la frecuencia intermitente
del limpiaparabrisas
6 Disminuye la frecuencia intermi-
tente del limpiaparabrisas
7 Funcionamiento dual del
lavador/limpiaparabrisas
Al tirar de la palanca funcionan los limpias y
el lavador.
Los limpiaparabrisas funcionarán automáti-
camente un par de veces después de que el
lavador expulse el líquido.
Vehículos con lavafaros: Cuando se encien-
den los faros y se tira y mantiene la palanca,
Limpiaparabrisas y lavador
Al accionar la palanca pueden
activarse los limpias o el lavador.
AV I S O
■Cuando el parabrisas esté seco
No utilice los limpiaparabrisas, ya que pueden dañar el parabrisas.
Operación de la palanca del
limpiaparabrisas

2224-4. Repostaje
1Levante el accionador de apertura
para abrir la tapa del depósito de
combustible.
2 Gire lentamente el tapón del depó-
sito de combustible y retírelo y, a
continuación, colóquelo en la parte
trasera de la tapa del depósito de
combustible.
Después de repostar, gire el tapón del
depósito de combustible hasta que
escuche un clic. Cuando libere la tapa,
esta girará ligeramente en la dirección
opuesta.
AV I S O
■Repostaje
No derrame combustible mientras reposta.
Si lo hace, podría dañar el vehículo como
por ejemplo, el sistema de control de emi- siones podría funcionar incorrectamente,
o los componentes del sistema de com-
bustible o la pintura de la superficie del vehículo podrían resultar dañados.
Apertura del tapón del depósito
de combustible
Cierre del tapón del depósito
de combustible
ADVERTENCIA
■Al sustituir el tapón del depósito de
combustible
Utilice únicamente un tapón de depósito
de combustible original de Toyota dise- ñado para su vehículo. En caso contrario,
se podría producir un incendio o cualquier
otro accidente que podría tener como con- secuencia lesiones graves o mortales.

2244-5. Uso de los sistemas de asistencia a la conducción
Sensor del radar
Cámara delantera
ADVERTENCIA
■Para evitar un funcionamiento inco-
rrecto del sensor del radar
Respete las siguientes precauciones.
De lo contrario, el sensor del radar puede no funcionar correctamente, lo que podría
ocasionar un accidente que provocara
lesiones graves o mortales.
●Mantenga siempre limpios el sensor del
radar y la cubierta del sensor del radar.
Sensor del radar
Cubierta del sensor del radar
Si la parte delantera del sensor del radar o
la parte delantera o trasera de la cubierta
del sensor del radar están sucias o cubier-
tas de gotas de agua, nieve, etc., límpie-
las.
Limpie el sensor del radar y la cubierta del
sensor del radar con un paño suave para
no dañarlos.
●No fije accesorios, pegatinas (incluidas
pegatinas transparentes) u otros obje-
tos al sensor del radar, la cubierta del
sensor del radar o al área circundante.
●No someta el sensor del radar o el área
circundante a fuertes impactos.
Si el sensor del rada r, la rejilla delantera o el parachoques delantero se han
sometido a un impacto fuerte, lleve el
vehículo a revisar a un taller de Toyota, un taller autorizado de Toyota o un taller
de confianza.
●No desmonte el sensor del radar.
●No modifique ni pinte el sensor del
radar ni la cubierta del sensor del radar.
●En los siguientes casos, el sensor del
radar se debe recalibrar. Para obtener
información, póngase en contacto con un taller de Toyota o taller autorizado de
Toyota, o con un taller de confianza.
• Cuando se extraiga, instale o sustituya
el sensor del radar o la rejilla delantera
• Cuando se sustituya el parachoques delantero
■Para evitar un funcionamiento inco-
rrecto de la cámara delantera
Respete las siguientes precauciones. De lo contrario, la cámara delantera puede
no funcionar correctamente, lo que podría
ocasionar un accidente con posibles lesio- nes graves o mortales.
●Mantenga siempre limpio el parabrisas.
• Si el parabrisas está sucio o cubierto de
una capa de aceite, gotas de agua, nieve, etc., limpie el parabrisas.
• Si se aplica un agente de recubrimiento
del cristal en el parabrisas, seguirá siendo necesario utilizar los limpiapara-
brisas para eliminar las gotas de agua,
etc., de la zona del parabrisas frente a la cámara delantera.
• Si el lado interior del parabrisas donde
está instalada la cámara delantera está sucio, póngase en contacto con un taller
de Toyota, un taller autorizado de
Toyota o un taller de confianza.

2344-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado
El sistema puede detectar lo siguiente:
 Ve h íc u l o s
 Ciclistas
 Peatones
■Aviso de precolisión
Cuando el sistema determina que la
posibilidad de colisionar frontalmente
es alta, sonará un indicador acústico y
se mostrará un mensaje de aviso en el
visualizador de información múltiple
para instar al conductor a que tome
medidas evasivas.
■Asistencia al frenado de precoli-
sión
Cuando el sistema determina que la
posibilidad de colisionar frontalmente
es alta, el sistema aplica una mayor
fuerza de frenado con respecto a la
fuerza con la que se pise el pedal del
freno.
■Frenado de precolisión
Si el sistema determina que la posibili-
dad de colisionar frontalmente es extre-
madamente alta, se aplican
automáticamente los frenos con el fin
de ayudar a evitar la colisión o ayudar a
reducir el impacto de la colisión.
PCS (Sistema de seguri-
dad de precolisión)*
El sistema de seguridad de preco-
lisión utiliza un sensor del radar y
la cámara delantera para detectar
objetos ( P.237) delante del vehí-
culo. Cuando el sistema determina
que la posibilidad de colisionar
frontalmente con un objeto es alta,
se proporciona un aviso para ins-
tar al conductor a que tome medi-
das evasivas y la presión de los
frenos de potencia aumentará para
ayudar al conductor a evitar la
colisión. Si el sistema determina
que la posibilidad de colisionar
frontalmente con un objeto es
extremadamente alta, se aplican
automáticamente los frenos con el
fin de ayudar a evitar la colisión o
ayudar a reducir el impacto de la
colisión.
El sistema de seguridad de preco-
lisión se puede desactivar/activar
y la frecuencia del aviso se puede
cambiar. ( P.236)
Elementos detectables
Funciones del sistema
