2023 PEUGEOT EXPERT stop start

151
Vožnja
6S papučicom kočnice
Kada je papučica kočnice pritisnuta, inteligentni
sustav kočenja automatski prikuplja dio energije i
koristi ga za punjenje pogonske baterije.
Prikupljanjem energije također se smanjuje
upotreba kočionih pločica, čime se ograničava
njihovo trošenje.
Osjećaj na papučici kočnice može biti
drugačiji nego kod vozila koja nisu
opremljena sustavom regenerativnog
kočenja.
Načini vožnje (električni)
Načini vožnje biraju se sljedećom sklopkom:



► Pritisnite sklopku za prikaz načina rada na
ploči s instrumentima i ovisno o izvedbi, na
ekranu s 3D spojena navigacija.
Prilikom pokretanja vozila nije moguće odabrati
nijedan način rada dok se ne prikaže žaruljica
pokazivača READY
. Kada nestane poruka, uključuje se odabrani
način rada i ostaje prikazan na ploči s
instrumentima (osim u načinu rada
Normalno).
Nakon svakog uključivanja kontakta, način
Normalno će biti automatski odabran.
Normalno
Optimizira doseg vožnje i dinamične
performanse.
Za postizanje optimalnog okretnog momenta i
snage, pritisnite papučicu gasa do kraja.
Eco
Optimizira potrošnju energije ograničavanjem
rada sustava grijanja i klimatizacijskog uređaja
(bez njihova isključivanja) te ograničavanjem
okretnog momenta i snage motora.
Power
Omogućuje jednake performanse kada je
vozilo potpuno opterećeno (GVW), kada je
uključen način rada Normalno i kada vozilo nije
opterećeno.
Stop & Start
Funkcija Stop & Start privremeno stavlja motor
u stanje pripravnosti – način rada STOP – u
fazama kada je vozilo zaustavljeno (npr., crveno
svjetlo, zastoji u prometu). Motor se automatski
ponovno pokreće - način rada START - čim
vozač pokaže namjeru nastavka vožnje.
Prvenstveno predviđena za gradsku vožnju,
funkcija je namijenjena smanjenju potrošnje
goriva i emisije štetnih plinova kao i buke dok
vozilo stoji.
Funkcija ne utječe na funkcionalnost vozila,
naročito kočenja.
Isključivanje/ponovno uključivanje
S audiosustavom




► Pritisnite ovu tipku za isključivanje ili ponovno
uključivanje sustava.
Žaruljica pokazivača je upaljena
kad je sustav
isključen.
S taktilnim ekranom
Postavke se mijenjaju u izborniku za
konfiguraciju vozila.
Ako se sustav isključi u načinu rada STOP, motor se odmah ponovno
pokreće.
Sustav se automatski ponovno uključuje
svaki put kad vozač pokrene motor.

152
Vožnja

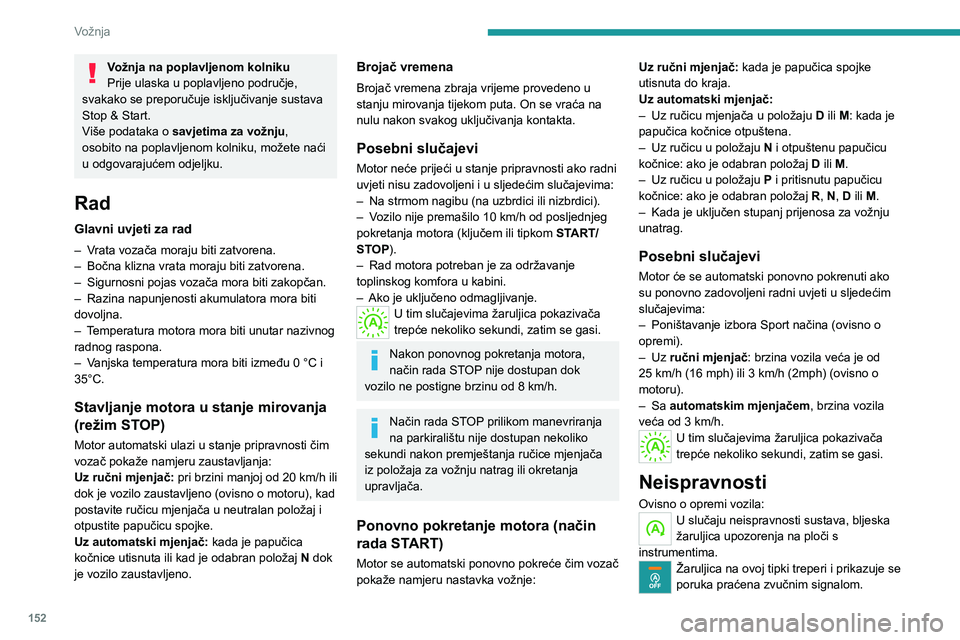

Vožnja na poplavljenom kolniku
Prije ulaska u poplavljeno područje,
svakako se preporučuje isključivanje sustava
Stop & Start.
Više podataka o savjetima za vožnju,
osobito na poplavljenom kolniku, možete naći
u odgovarajućem odjeljku.
Rad
Glavni uvjeti za rad
– Vrata vozača moraju biti zatvorena.
– Bočna klizna vrata moraju biti zatvorena.
–

Sigurnosni pojas vozača mora biti zakopčan.
–


Razina napunjenosti akumulatora mora biti
dovoljna.
–


T
emperatura motora mora biti unutar nazivnog
radnog raspona.
–

V
anjska temperatura mora biti između 0 °C i
35°C.
Stavljanje motora u stanje mirovanja
(režim STOP)
Motor automatski ulazi u stanje pripravnosti čim
vozač pokaže namjeru zaustavljanja:
Uz ručni mjenjač: pri brzini manjoj od 20 km/h ili
dok je vozilo zaustavljeno (ovisno o motoru), kad
postavite ručicu mjenjača u neutralan položaj i
otpustite papučicu spojke.
Uz automatski mjenjač: kada je papučica
kočnice utisnuta ili kad je odabran položaj

N
dok
je vozilo zaustavljeno.
Brojač vremena
Brojač vremena zbraja vrijeme provedeno u
stanju mirovanja tijekom puta. On se vraća na
nulu nakon svakog uključivanja kontakta.
Posebni slučajevi
Motor neće prijeći u stanje pripravnosti ako radni
uvjeti nisu zadovoljeni i u sljedećim slučajevima:
–

Na strmom nagibu (na uzbrdici ili nizbrdici).
–


V
ozilo nije premašilo 10 km/h od posljednjeg
pokretanja motora (ključem ili tipkom START/
STOP).
–

Rad motora potreban je za održavanje
toplinskog komfora u kabini.
–


Ako je uključeno odmagljivanje.
U tim slučajevima žaruljica pokazivača
trepće nekoliko sekundi, zatim se gasi.
Nakon ponovnog pokretanja motora,
način rada STOP nije dostupan dok
vozilo ne postigne brzinu od 8
km/h.
Način rada STOP prilikom manevriranja
na parkiralištu nije dostupan nekoliko
sekundi nakon premještanja ručice mjenjača
iz položaja za vožnju natrag ili okretanja
upravljača.
Ponovno pokretanje motora (način
rada START)
Motor se automatski ponovno pokreće čim vozač
pokaže namjeru nastavka vožnje: Uz ručni mjenjač: kada je papučica spojke
utisnuta do kraja.
Uz automatski mjenjač:
–

Uz ručicu mjenjača u položaju
D
ili M: kada je
papučica kočnice otpuštena.
–
Uz ručicu u položaju
N
i otpuštenu papučicu
kočnice: ako je odabran položaj D ili M.
–
Uz ručicu u položaju
P
i pritisnutu papučicu
kočnice: ako je odabran položaj R, N, D ili M.
–
Kada je uključen stupanj prijenosa za vožnju
unatrag.
Posebni slučajevi
Motor će se automatski ponovno pokrenuti ako
su ponovno zadovoljeni radni uvjeti u sljedećim
slučajevima:
–

Poništavanje izbora Sport načina (ovisno o
opremi).
–


Uz
ručni mjenjač: brzina vozila veća je od
25 km/h (16 mph) ili 3 km/h (2mph) (ovisno o
motoru).
–

Sa
automatskim mjenjačem , brzina vozila
veća od 3 km/h.
U tim slučajevima žaruljica pokazivača
trepće nekoliko sekundi, zatim se gasi.
Neispravnosti
Ovisno o opremi vozila:U slučaju neispravnosti sustava, bljeska
žaruljica upozorenja na ploči s
instrumentima.
Žaruljica na ovoj tipki treperi i prikazuje se
poruka praćena zvučnim signalom.

153
Vožnja
6Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Motor se gasi u načinu rada STOP.
Sve žaruljice na ploči s instrumentima se
uključuju ako postoji pogreška.
Ovisno o izvedbi, može se prikazati i poruka
koja vas upozorava da je potrebno postaviti
ručicu mjenjača u položaj N i pritisnuti papučicu
kočnice.
►

Isključite kontakt i ponovno pokrenite motor
ključem ili tipkom " ST

ART/STOP".
Akumulator za rad opreme od 12 V
Za sustav Stop & Start potreban je
akumulator 12 V posebne tehnologije i
karakteristika.
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT
ili u nekoj stručnoj radionici
Otkrivanje preniskog tlaka
u gumama
Ovaj sustav upozorava vozača kada se smanji
tlak u jednoj ili više guma.
Upozorenje se aktivira dok je vozilo u vožnji, ne
u mirovanju.
Sustav uspoređuje podatke koje šalju senzori
brzine kotača s referentnim vrijednostima,
koje se moraju reinicijalizirati nakon svakog
napuhivanja gume ili nakon zamjene kotača .
U obzir uzima zadnje vrijednosti spremljene
tijekom zahtjeva za reinicijalizaciju. Stoga je
važno da za vrijeme rada tlak u gumama bude
jednak propisanom. Ovaj postupak spada u
dužnosti vozača.
Sustav za otkrivanje preniskog tlaka
zraka u gumama ne može ni pod kojim
okolnostima zamijeniti oprez vozača.
Ako je vaše vozilo opremljeno tim sustavom,
ipak morate redovito provjeravati tlak u
gumama (uključujući i rezervni kotač),
naročito prije svakog duljeg putovanja.
Ako je tlak u gumama prenizak, naročito u
otežanim uvjetima (veliko opterećenje, velika
brzina, dugo putovanje):
–

pogoršava se držanje ceste.
–


produžuje se put kočenja.
–


gume se prijevremeno troše.
–


povećava se potrošnja energije.
Vrijednosti definiranog tlaka u gumama
za vozilo navedene su na naljepnici s
podacima o tlaku u gumama.
Više podataka o elementima identifikacije
možete naći u odgovarajućem odjeljku.
Provjera tlaka u gumama
Ovu provjeru treba obaviti svaki mjesec
kada su gume "hladne" (vozilo zaustavljeno 1
sat ili nakon putovanja kraćeg od 6 milja (10
km) pri umjerenim brzinama).
U suprotnom, dodajte 0,3 bara tlakovima
prikazanima na oznaci.
Lanci za snijeg
Nakon postavljanja ili skidanja lanaca za
snijeg, sustav nije potrebno reinicijalizirati.
Rezervni kotač
Čelični rezervni kotač nije opremljen
davačem tlaka.
Upozorenje na prenizak tlak
zraka u gumi
To se dojavljuje stalno upaljenom ovom žaruljicom, zvučnim signalom i, ovisno o
opremi, prikazom poruke.
►

Odmah smanjite brzinu, izbjegavajte brza
okretanja upravljača i nagla kočenja.
►


Zaustavite vozilo što prije čim to dopuste
uvjeti.
Otkriveni pad tlaka neće uvijek za
posljedicu imati vidljivu deformaciju
gume.
Nemojte se zadovoljiti samo vizualnom
provjerom.
►

Koristeći kompresor
, na primjer onaj iz
pribora za privremeni popravak gume, provjerite
tlak u sve četiri gume kad se ohlade.
►

Ako tu provjeru ne možete izvršiti odmah,
oprezno nastavite voziti malom brzinom.
►


Ako je guma probušena, upotrijebite pribor
za privremeni popravak gume ili rezervni kotač
(ovisno o opremi).

161
Vožnja
6– Kad je promet gust.
– Na zavojitim ili strmim cestama.
–

Na skliskim ili poplavljenim cestama.
–


U lošim vremenskim uvjetima.
–


U slučaju ograničene vidljivosti za vozača.
–


V
ožnja na kružnoj pisti.
–

V
ožnja na uređaju s valjcima.
–

Kada upotrebljavate lance za snijeg ili
protuklizne navlake.
Tempomat
Više pojedinosti pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju i Posebne
preporuke za uporabu tempomata.
Sustav automatski održava brzinu vozila
na vrijednosti koju programira vozač
(postavka brzine), bez pritiskanja papučice gasa.
Tempomat se uključuje ručno.
Potrebna je najmanja brzina vozila od 40
km/h.
Uz ručni mjenjač mora biti uključen barem treći ili
četvrti stupanj prijenosa.
Uključite način rada

D
ili B pomoću birača
pogona.
Rad tempomata ostat će aktivan nakon
promjene stupnja prijenosa neovisno o
vrsti mjenjača uz motor s funkcijom Stop &
Start.
Isključivanjem kontakta brišu se sve
vrijednosti brzine.
Tipke na obruču upravljača

1. ON (položaj CRUISE) / OFF (položaj0)
2. Uključite tempomat uz trenutnu brzinu vozila /
smanjivanje postavke brzine
3. Uključite tempomat uz trenutnu brzinu vozila /
povećavanje postavke brzine
4. Pauzirajte / nastavite rad tempomata uz
prethodno pohranjenu postavku brzine
5. Ovisno o izvedbi:
Prikažite ograničenja brzine pohranjena
pomoću funkcije memoriranja brzine
ili
Upotreba brzine koju predlaže funkcija
Prepoznavanje prometnih znakova (prikaz
MEM)
Više informacija o memoriranju brzina ili
sustavu Prepoznavanje prometnih znakova
potražite u odgovarajućim odjeljcima.
Informacije prikazane na
ploči s instrumentima




Virtualni ekran

6. Prikaz pauziranja / nastavka rada
tempomata.
7. Prikaz odabrane funkcije tempomata.
8. Vrijednost postavke brzine.

178
Praktične informacije

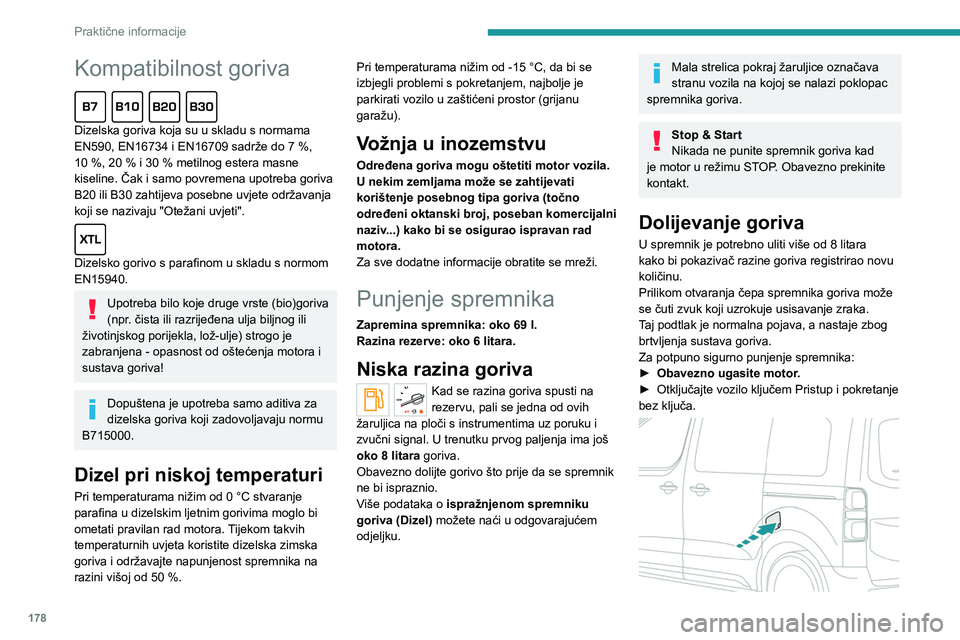

Kompatibilnost goriva
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50
%. Pri temperaturama nižim od -15
°C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 69 l.
Razina rezerve: oko 6 litara.
Niska razina goriva
Kad se razina goriva spusti na
rezervu, pali se jedna od ovih
žaruljica na ploči s instrumentima uz poruku i
zvučni signal. U trenutku prvog paljenja ima još
oko 8 litara goriva.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (Dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pokraj žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
U spremnik je potrebno uliti više od 8 litara
kako bi pokazivač razine goriva registrirao novu
količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj podtlak je normalna pojava, a nastaje zbog
brtvljenja sustava goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.
►

Otključajte vozilo ključem Pristup i pokretanje
bez ključa.

194
Praktične informacije

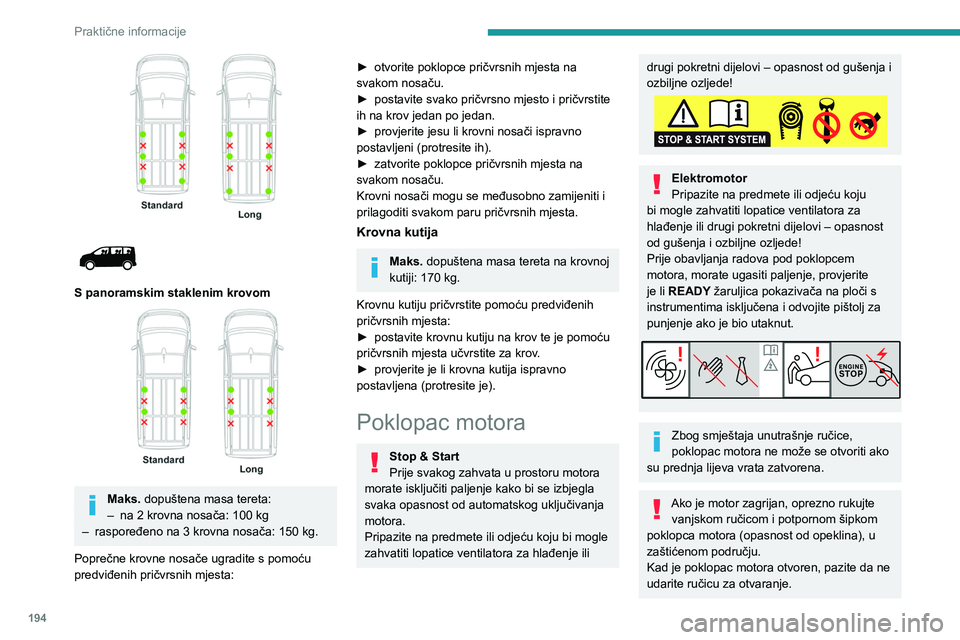

S panoramskim staklenim krovom

Maks. dopuštena masa tereta:
– na 2 krovna nosača: 100 kg
–

raspoređeno na 3 krovna nosača: 150
kg.
Poprečne krovne nosače ugradite s pomoću
predviđenih pričvrsnih mjesta:
► otvorite poklopce pričvrsnih mjesta na
svakom nosaču.
►

postavite svako pričvrsno mjesto i pričvrstite
ih na krov jedan po jedan.
►


provjerite jesu li krovni nosači ispravno
postavljeni (protresite ih).
►


zatvorite poklopce pričvrsnih mjesta na
svakom nosaču.
Krovni nosači mogu se međusobno zamijeniti i
prilagoditi svakom paru pričvrsnih mjesta.
Krovna kutija
Maks. dopuštena masa tereta na krovnoj
kutiji: 170 kg.
Krovnu kutiju pričvrstite pomoću predviđenih
pričvrsnih mjesta:
►

postavite krovnu kutiju na krov te je pomoću
pričvrsnih mjesta učvrstite za krov

.
►

provjerite je li krovna kutija ispravno
postavljena (protresite je).
Poklopac motora
Stop & Start
Prije svakog zahvata u prostoru motora
morate isključiti paljenje kako bi se izbjegla
svaka opasnost od automatskog uključivanja
motora.
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje ili
drugi pokretni dijelovi – opasnost od gušenja i
ozbiljne ozljede!
Elektromotor
Pripazite na predmete ili odjeću koju
bi mogle zahvatiti lopatice ventilatora za
hlađenje ili drugi pokretni dijelovi – opasnost
od gušenja i ozbiljne ozljede!
Prije obavljanja radova pod poklopcem
motora, morate ugasiti paljenje, provjerite
je li READY žaruljica pokazivača na ploči s
instrumentima isključena i odvojite pištolj za
punjenje ako je bio utaknut.
Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti ako
su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da ne
udarite ručicu za otvaranje.

198
Praktične informacije
Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
AdBlue® (BlueHDi)
Upozorenje se daje kad se dosegne razina
rezerve.
Više podataka o pokazivačima, a naročito
o pokazivačima dosega s tekućinom AdBlue
potražite u odgovarajućem odjeljku.
Kako bi se izbjeglo nevozno stanje vozila prema
propisima, morate doliti tekućinu AdBlue.
Više informacija o aditivu AdBlue
® (BlueHDi)
i o dolijevanju aditiva AdBlue potražite u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.
Akumulator 12 V
Akumulator ne treba održavati. Redovito provjeravajte pritegnutost
navojnih stezaljki (u izvedbi bez brze obujmice),
kao i čistoću spojeva.
Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru 12
V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
Pročistač u kabini
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Začepljeni pročistač u kabini može štetno
djelovati na rad klimatizacijskog uređaja i
generirati neželjene neugodne mirise.
Filtar zraka
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Pročistač ulja
Zamijenite pročistač ulja prilikom svake
zamjene motornog ulja.
Pročistač čestica (dizel)
/ Na početnu fazu začepljenja
pročistača čestica upozorava
stalno upaljena žaruljica popraćena porukom
upozorenja.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h i više od 2500 okretaja motora
u minuti, tijekom otprilike 15 minuta (dok se ne
ugasi žaruljica).
Ako nije moguće dosegnuti brzinu od 60 km/h,
ostavite motor u praznom hodu otprilike 15
minuta, zatim vozite pri više od 2500 okretaja
motora u minuti tijekom 15 minuta.
Nemojte isključiti motor dok se pročistač
u potpunosti ne regenerira. Opetovani
prekidi mogu preuranjeno narušiti kvalitetu
ulja u motoru.
Ne preporučuje se regeneriranje pročistača
dok vozilo miruje.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu
prilikom ubrzavanja iznimno može biti vodene
pare u ispuhu tijekom ubrzavanja. Te emisije
ne utječu na ponašanje vozila ili okruženje.

222

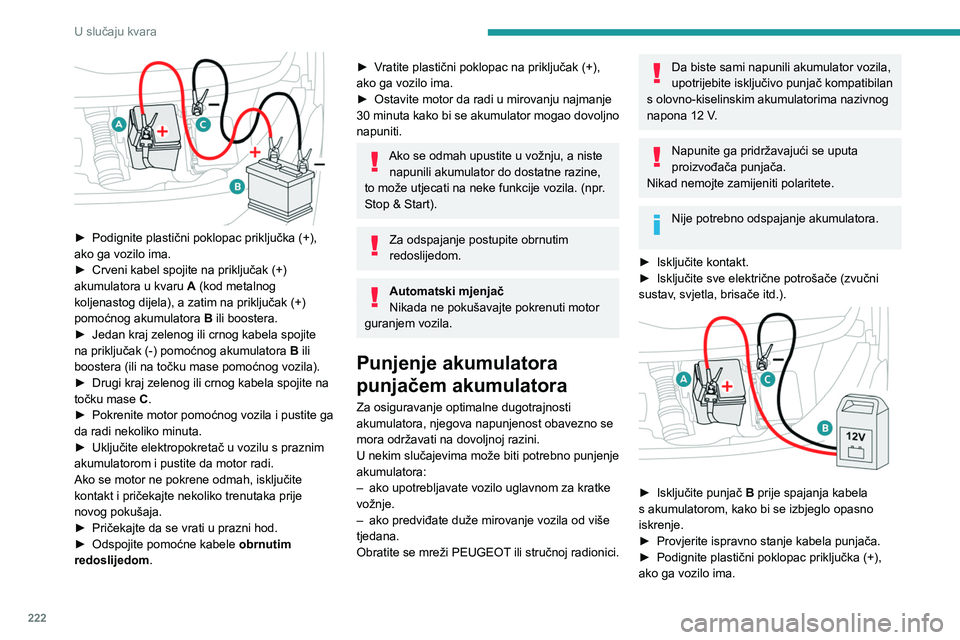

U slučaju kvara

► Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►

Crveni kabel spojite na priključak (+)
akumulatora u kvaru A

(kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
►

Jedan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B

ili
boostera (ili na točku mase pomoćnog vozila).
►

Drugi kraj zelenog ili crnog kabela spojite na
točku mase

C.
►

Pokrenite motor pomoćnog vozila i pustite ga
da radi nekoliko minuta.
►


Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
►


Pričekajte da se vrati u prazni hod.
►


Odspojite pomoćne kabele obrnutim
redoslijedom

.
► Vratite plastični poklopac na priključak (+),
ako ga vozilo ima.
►
Ostavite motor da radi u mirovanju najmanje
30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Ako se odmah upustite u vožnju, a niste napunili akumulator do dostatne razine,
to može utjecati na neke funkcije vozila. (npr.
Stop & Start).
Za odspajanje postupite obrnutim
redoslijedom.
Automatski mjenjač
Nikada ne pokušavajte pokrenuti motor
guranjem vozila.
Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
–

ako upotrebljavate vozilo uglavnom za kratke
vožnje.
–


ako predviđate duže mirovanje vozila od više
tjedana.
Obratite

se mreži PEUGEOT ili stručnoj radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan
s olovno-kiselinskim akumulatorima nazivnog
napona 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
►

Isključite kontakt.
►


Isključite sve električne potrošače (zvučni
sustav

, svjetla, brisače itd.).


► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
►

Provjerite ispravno stanje kabela punjača.
►


Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
