Sadržaj
Pomoć pri pokretanju na kosini 145
Ručni mjenjač sa 6 brzina 145
Pokazivač promjene stupnja prijenosa 146
Automatski mjenjač 146
Birač pogona (električni) 150
Načini vožnje (električni) 151
Stop & Start 151
Otkrivanje preniskog tlaka u gumama 153
Pomoći u vožnji i manevriranju –
opće preporuke
154
Memoriranje brzina 156
Prepoznavanje prometnih znakova 156
Limitator brzine 158
Tempomat – posebne preporuke 160
Tempomat 161
Prilagodljivi tempomat 163
Active Safety Brake s Upozorenje na
opasnost od sudara i Pomoć pri
inteligentnom naglom kočenju
166
Upozorenje na nenamjerno prelaženje crte 169
Otkrivanje nepažnje 170
Nadzor mrtvih kutova 171
Pomoć pri parkiranju 172
Visiopark 1 174
 7Praktične informacijeKompatibilnost goriva 178
Punjenje spremnika 178
Zaštitni profil za gorivo 179
Sustav punjenja (električni) 180
Punjenje pogonskog akumulatora (Električni) 188
Štedljiv način rada 191
Lanci za snijeg 192
Naprava za vuču 192
Krovni nosači / krovna galerija 193
Poklopac motora 194
Prostor motora 195
Provjera razina tekućina 196
Provjere 198
AdBlue® (BlueHDi) 200
Bez pogona 202
Savjeti za održavanje 203
 8U slučaju kvaraSigurnosni trokut 206
Ostali ste bez goriva (dizel) 206
Kutija s alatom 207
Pribor za privremeni popravak gume 208
Rezervni kotač 2 11
Zamjena žarulje 215
Osigurači 220
Akumulator od 12

V

/ dodatni akumulator 220
Vuča vozila 224
 9Tehnički podaciZnačajke motora i vučna opterećenja 227
Dizelski motori 228
Elektromotor 231
Dimenzije 233
Identifikacijske oznake 235
 10Autoradio Bluetooth®Prvi koraci 236
Tipke na obruču upravljača 237
Izbornici 237
Radio 238
Radio DAB (Digital Audio Broadcasting) 239
Mediji 240
Telefon 242
Česta pitanja 245
  11Autoradio s taktilnim ekranomPrvi koraci 248
Tipke na obruču upravljača 249
Izbornici 250
Aplikacije 251
Radio 251
Radio DAB (Digital Audio Broadcasting) 253
Mediji 253
Telefon 255
Konfiguracija 257
Česta pitanja 259
 123D spojena navigacijaPrvi koraci 261
Tipke na obruču upravljača 262
Izbornici 262
Glasovne naredbe 263
Navigacija 269
Spojena navigacija 271
Aplikacije 273
Radio 276
Radio DAB (Digital Audio Broadcasting) 277
Mediji 278
Telefon 279
Konfiguracija 282
Česta pitanja 284
 13Snimanje i privatnost podataka vozila
 ■
Abecedno kazalo
 ■
Dodatak

4
Pregled
Prezentacija
Instrumenti i upravljački
elementi
Ove ilustracije i opisi služe isključivo kao
smjernice. Prisutnost i mjesta nekih komponenti
razlikuje se u ovisnosti o izvedbi ili razini obloge.


1.Pretinac za rukavice
Isključivanje prednjeg zračnog jastuka
suvozača
2. Pomoćne utičnice od 12
V (120 W)
3. USB utičnica
4. JACK utičnica
5. Ploča s instrumentima
6. Pretinci
Držač čaše/limenke
7. Pretinac za odlaganje
8. Gornji pretinac za odlaganje
9. Pomoćne utičnice od 220
V (120 W)
10. Zvučna signalizacija
11 . Stropno svjetlo
Ekran žaruljica upozorenja za sigurnosne
pojase i zračni jastuk suvozača
Unutrašnji retrovizor
Tipke za poziv u pomoć i poziv asistenciji
12. Grijanje / klimatizacijski uređaj
Odmagljivanje i odleđivanje vjetrobrana
Odmagljivanje i odleđivanje stražnjeg stakla
13. Tipka "START/STOP"
14. Mjenjač ili birač pogona
Odabir načina vožnje
15. Monokromatski ekran sa zvučnim sustavom
Taktilni ekran
16. Otvaranje poklopca motora
17. Osigurači u armaturnoj ploči
18. Virtualni ekran
19. Električna parkirna kočnicaOvisno o opremi vozila, pretinci za
odlaganje mogu biti otvoreni ili zatvoreni.
Konfiguracija je prikazana kao primjer.
Sklopke na obruču
upravljača


1. Sklopka vanjskih svjetala / pokazivača smjera
2. Sklopke brisača / perača stakla / putnog
računala
3. Tipke zvučnog sustava
4. Upravlja radom tempomata / limitatora brzine
/ Prilagodljivi tempomat
5. Kotačić za odabir načina prikaza ploče s
instrumentima
6. Tipka za umjetni glas
Podešavanje glasnoće
7. Tipke zvučnog sustava

5
Pregled

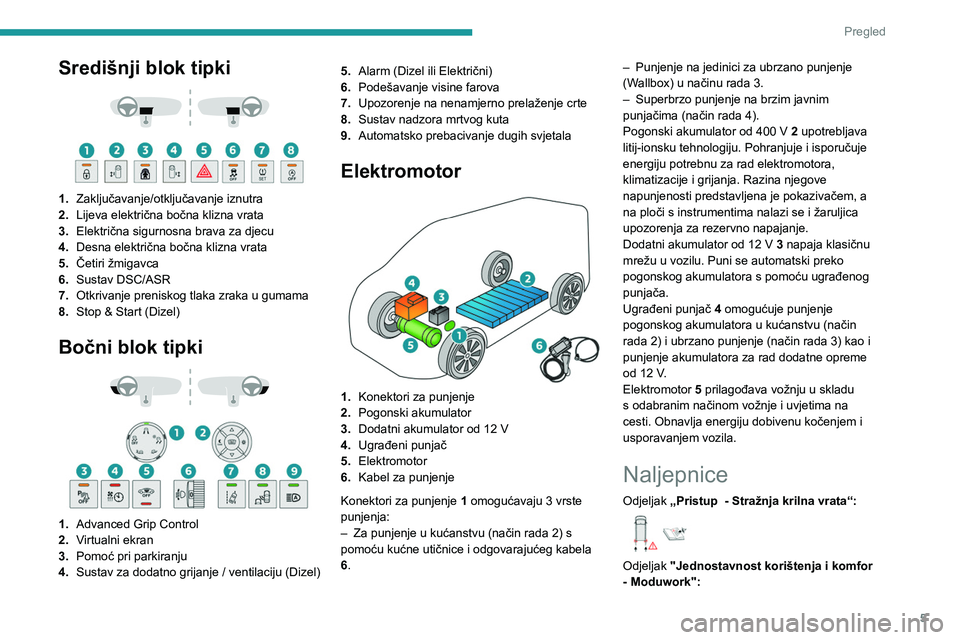

Središnji blok tipki



1. Zaključavanje/otključavanje iznutra
2. Lijeva električna bočna klizna vrata
3. Električna sigurnosna brava za djecu
4. Desna električna bočna klizna vrata
5. Četiri žmigavca
6. Sustav DSC/ASR
7. Otkrivanje preniskog tlaka zraka u gumama
8. Stop & Start (Dizel)
Bočni blok tipki



1. Advanced Grip Control
2. Virtualni ekran
3. Pomoć pri parkiranju
4. Sustav za dodatno grijanje / ventilaciju (Dizel) 5.
Alarm (Dizel ili Električni)
6. Podešavanje visine farova
7. Upozorenje na nenamjerno prelaženje crte
8. Sustav nadzora mrtvog kuta
9. Automatsko prebacivanje dugih svjetala
Elektromotor

1.Konektori za punjenje
2. Pogonski akumulator
3. Dodatni akumulator od 12
V
4. Ugrađeni punjač
5. Elektromotor
6. Kabel za punjenje
Konektori za punjenje 1 omogućavaju 3 vrste
punjenja:
–

Za punjenje u kućanstvu (način rada 2) s
pomoću kućne utičnice i odgovarajućeg kabela
6

. –

Punjenje na jedinici za ubrzano punjenje
(W
allbox) u načinu rada 3.
–
Superbrzo punjenje na brzim javnim
punjačima (način rada 4).
Pogonski akumulator od 400
V
2 upotrebljava
litij-ionsku tehnologiju. Pohranjuje i isporučuje
energiju potrebnu za rad elektromotora,
klimatizacije i grijanja. Razina njegove
napunjenosti predstavljena je pokazivačem, a
na ploči s instrumentima nalazi se i žaruljica
upozorenja za rezervno napajanje.
Dodatni akumulator od 12 V
3 napaja klasičnu
mrežu u vozilu. Puni se automatski preko
pogonskog akumulatora s pomoću ugrađenog
punjača.
Ugrađeni punjač
4
omogućuje punjenje
pogonskog akumulatora u kućanstvu (način
rada 2) i ubrzano punjenje (način rada 3) kao i
punjenje akumulatora za rad dodatne opreme
od 12 V.
Elektromotor 5 prilagođava vožnju u skladu
s odabranim načinom vožnje i uvjetima na
cesti. Obnavlja energiju dobivenu kočenjem i
usporavanjem vozila.
Naljepnice
Odjeljak „Pristup - Stražnja krilna vrata“:

Odjeljak "Jednostavnost korištenja i komfor
- Moduwork":

17
Instrumenti

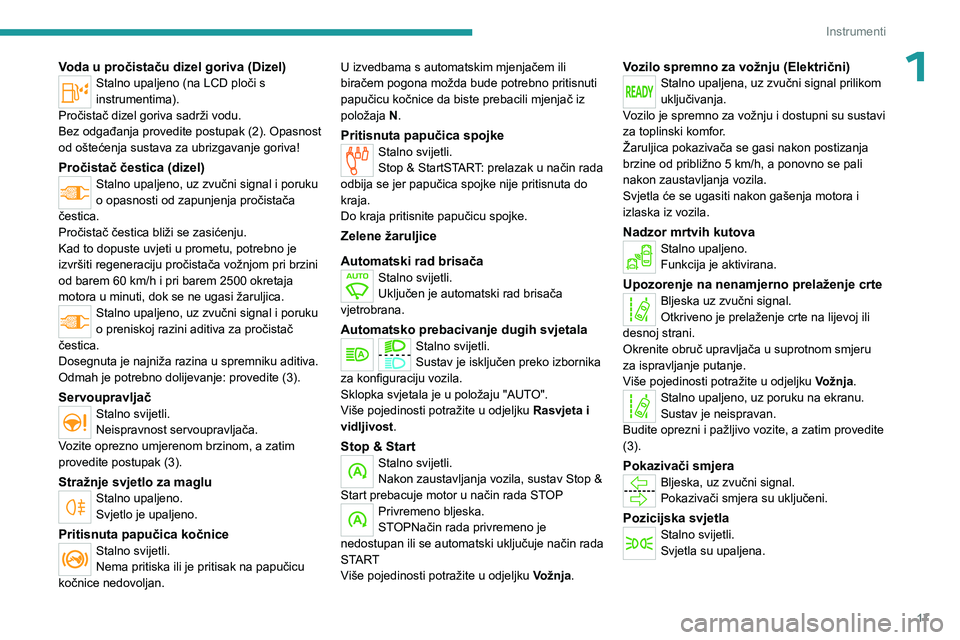

1Voda u pročistaču dizel goriva (Dizel)Stalno upaljeno (na LCD ploči s
instrumentima).
Pročistač dizel goriva sadrži vodu.
Bez odgađanja provedite postupak (2). Opasnost
od oštećenja sustava za ubrizgavanje goriva!
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Pročistač čestica bliži se zasićenju.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h i pri barem 2500 okretaja
motora u minuti, dok se ne ugasi žaruljica.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Dosegnuta je najniža razina u spremniku aditiva.
Odmah je potrebno dolijevanje: provedite (3).
ServoupravljačStalno svijetli.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Stražnje svjetlo za magluStalno upaljeno.
Svjetlo je upaljeno.
Pritisnuta papučica kočniceStalno svijetli.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan. U izvedbama s automatskim mjenjačem ili
biračem pogona možda bude potrebno pritisnuti
papučicu kočnice da biste prebacili mjenjač iz
položaja

N
.
Pritisnuta papučica spojkeStalno svijetli.
Stop & StartSTART: prelazak u način rada
odbija se jer papučica spojke nije pritisnuta do
kraja.
Do kraja pritisnite papučicu spojke.
Zelene žaruljice
Automatski rad brisača
Stalno svijetli.
Uključen je automatski rad brisača
vjetrobrana.
Automatsko prebacivanje dugih svjetalaStalno svijetli.
Sustav je isključen preko izbornika
za konfiguraciju vozila.
Sklopka svjetala je u položaju "AUTO".
Više pojedinosti potražite u odjeljku Rasvjeta i
vidljivost .
Stop & StartStalno svijetli.
Nakon zaustavljanja vozila, sustav Stop &
Start prebacuje motor u način rada STOP
Privremeno bljeska.
STOPNačin rada privremeno je
nedostupan ili se automatski uključuje način rada
START
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (Električni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju i dostupni su sustavi
za toplinski komfor.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Svjetla će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Nadzor mrtvih kutovaStalno upaljeno.
Funkcija je aktivirana.
Upozorenje na nenamjerno prelaženje crteBljeska uz zvučni signal.
Otkriveno je prelaženje crte na lijevoj ili
desnoj strani.
Okrenite obruč upravljača u suprotnom smjeru
za ispravljanje putanje.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljeno, uz poruku na ekranu.
Sustav je neispravan.
Budite oprezni i pažljivo vozite, a zatim provedite
(3).
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno svijetli.
Svjetla su upaljena.

24
Instrumenti

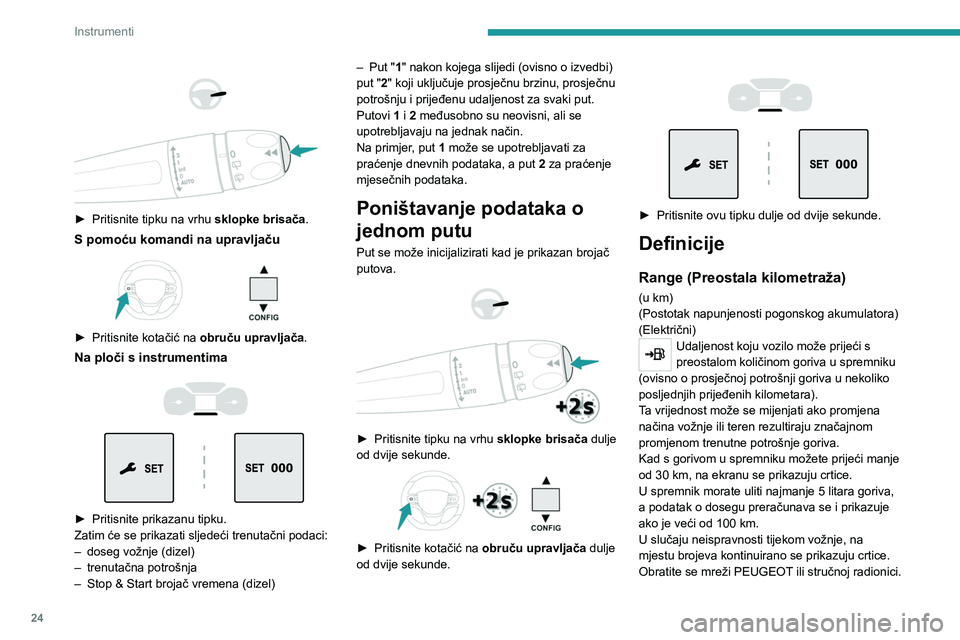

► Pritisnite tipku na vrhu sklopke brisača .
S pomoću komandi na upravljaču

► Pritisnite kotačić na obruču upravljača .
Na ploči s instrumentima



► Pritisnite prikazanu tipku.
Zatim će se prikazati sljedeći trenutačni podaci:
–

doseg vožnje (dizel)
–


trenutačna potrošnja
–


Stop & Start brojač vremena (dizel) –


Put "
1" nakon kojega slijedi (ovisno o izvedbi)
put "2" koji uključuje prosječnu brzinu, prosječnu
potrošnju i prijeđenu udaljenost za svaki put.
Putovi 1 i 2 međusobno su neovisni, ali se
upotrebljavaju na jednak način.
Na primjer, put 1 može se upotrebljavati za
praćenje dnevnih podataka, a put 2 za praćenje
mjesečnih podataka.
Poništavanje podataka o
jednom putu
Put se može inicijalizirati kad je prikazan brojač
putova.




► Pritisnite tipku na vrhu sklopke brisača dulje
od dvije sekunde.


► Pritisnite kotačić na obruču upravljača dulje
od dvije sekunde.




► Pritisnite ovu tipku dulje od dvije sekunde.
Definicije
Range (Preostala kilometraža)
(u km)
(Postotak napunjenosti pogonskog akumulatora)
(Električni)
Udaljenost koju vozilo može prijeći s
preostalom količinom goriva u spremniku
(ovisno o prosječnoj potrošnji goriva u nekoliko
posljednjih prijeđenih kilometara).
Ta vrijednost može se mijenjati ako promjena
načina vožnje ili teren rezultiraju značajnom
promjenom trenutne potrošnje goriva.
Kad s gorivom u spremniku možete prijeći manje
od 30

km, na ekranu se prikazuju crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunava se i prikazuje
ako je veći od 100
km.
U slučaju neispravnosti tijekom vožnje, na
mjestu brojeva kontinuirano se prikazuju crtice.
Obratite se mreži PEUGEOT ili stručnoj radionici.

25
Instrumenti
1Trenutačna potrošnja
(mpg ili l/100 km ili km/l)
(milje/kWh ili kWh/100 km ili km/kWh) (Električni)
/Izračunava se tijekom posljednjih
nekoliko sekundi.
Ta se funkcija prikazuje samo iznad 30 km/h
(Dizel).
Prosječna potrošnja
(mpg ili l/100 km ili km/l)
(milje/kWh ili kWh/100 km ili km/kWh) (Električni)
/Izračunava se od posljednjeg
resetiranja putnog računala.
Prosječna brzina
(km/h)Izračunava se od posljednjeg resetiranja
putnog računala.
Prijeđena udaljenost
(u km)Izračunava se od posljednjeg resetiranja
putnog računala.
Brojač vremena Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno funkcijom Stop
& Start, brojač vremena bilježi vrijeme uporabe
načina rada STOP tijekom puta.
Brojač vremena resetira se nakon svakog
uključivanja kontakta.
Taktilni ekran
Sustav omogućava pristup sljedećim
elementima:
–
stalni prikaz vremena i vanjske temperature
(u slučaju opasnosti od poledice pali se plava
žaruljica)
–


funkcije vozila i izbornici s postavkama
opreme
–


upravljačke tipke zvučnog sustava i telefona te
njihovi podaci
–


prikaz vizualnih funkcija sustava za pomoć u
vožnji
–


internetske usluge i prikaz njihovih podataka
–


postavke navigacijskog sustava i prikaz
njihovih podataka (ovisno o izvedbi).
Iz sigurnosnih razloga, obavezno
zaustavite vozilo prije obavljanja
zahvata koji zahtijevaju neprekidnu
pažnju.
Neke funkcije nisu dostupne u vožnji.
Savjeti
Na ovom se ekranu koristi tehnologija
prepoznavanja dodira.
–

Ne dodirujte taktilni ekran šiljastim
predmetima.
–


Ne dodirujte taktilni ekran mokrim rukama.
–


Za čišćenje taktilnog ekrana koristite čistu i
meku krpicu.
Način uporabe
► Za otvaranje izbornika služite se tipkama s
obje strane taktilnog ekrana, zatim pritisnite tipke
koje se prikazuju na taktilnom ekranu.
Neki izbornici mogu biti prikazani na dvije
stranice: pritisnite tipku „ OPCIJE
” za otvaranje
druge stranice.
Ako ništa ne dirate nekoliko trenutaka kad ste na drugoj stranici, automatski će
se prikazati prva stranica.
Za isključivanje/uključivanje neke funkcije
odaberite " OFF" ili "ON".
Konfiguriranje funkcije
Pristup dodatnim podacima o funkciji
Confirm
Povratak na prethodnu stranicu ili potvrda
Izbornici

30
Pristup

► Povucite i zadržite tipku 1 dok ne izvadite
ključ 2 iz kućišta.
Ako je alarm uključen, njegova sirena se oglašava nakon otključavanja nekih vrata
ključem integriranim u daljinski upravljač.
Sirena će se isključiti nakon uključivanja
kontakta.
Kada se ugrađeni ključ izbaci, zadržite
ga uz sebe kako biste mogli provesti
odgovarajuće pomoćne postupke.
"Pristup i pokretanje bez ključa"
zahvaljujući upotrebi daljinskog
upravljača


Služi za otključavanje, zaključavanje i pokretanje
vozila s pomoću daljinskog upravljača kada se
nalazite u zoni prepoznavanja

"A
".
U položaju uključenog kontakta
(napajanje pomoćnih agregata),
pritiskom na tipku "START/STOP" isključuje
se funkcija pristupa bez ključa i nije moguće
otvoriti vrata.
Više informacija o pokretanju i gašenju
motora, sustavu
Pristup i pokretanje bez
ključa
, a osobito o uključivanju kontakta,
potražite u odgovarajućem odjeljku.
Pronalaženje vozila
Ta funkcija pomaže pri pronalaženju vozila iz
udaljenosti, dok je vozilo zaključano, na sljedeći
način:
– Pokazivači smjera trepću otprilike 10 sekundi.
– Uključuju se stropna svjetla.
► Dugo prit isnite ovu tipku.
Savjeti
Ključ s daljinskim upravljačem
Daljinski upravljač osjetljiv je visoko-
frekvencijski uređaj, izbjegavajte rukovanje
njime u džepu zbog rizika od nehotičnog
otključavanja vozila.
Izbjegavajte pritiskanje gumba daljinskog
upravljanja dok se nalazite izvan dometa
jer tako daljinski upravljač možete učiniti
neoperativnim. Tada ćete ga morati
reinicijalizirati radi resetiranja.
Daljinski upravljač ne radi dok je ključ u
kontakt-bravi, čak i ako je kontakt isključen.
Zaštita od krađe
Nemojte vršiti preinake na imobilizatoru
vozila jer to može dovesti do neispravnog
rada.
Kod vozila s kontakt bravom, ne zaboravite
izvaditi ključ i zaključati upravljač okretanjem
brave upravljača.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to
može službi hitne pomoći otežati pristup
kabini u slučaju nesreće.

40
Pristup

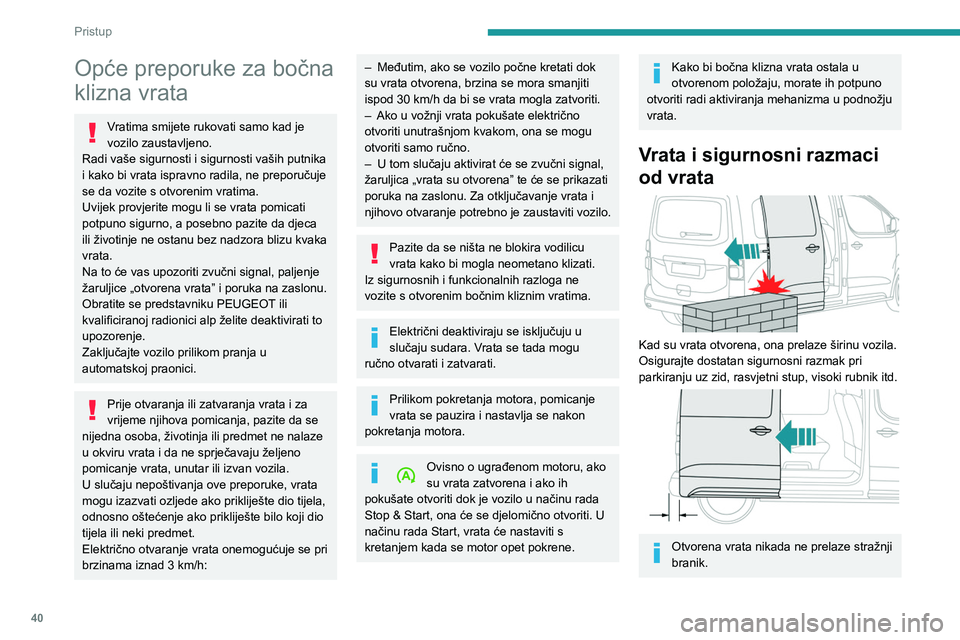

Opće preporuke za bočna
klizna vrata
Vratima smijete rukovati samo kad je
vozilo zaustavljeno.
Radi vaše sigurnosti i sigurnosti vaših putnika
i kako bi vrata ispravno radila, ne preporučuje
se da vozite s otvorenim vratima.
Uvijek provjerite mogu li se vrata pomicati
potpuno sigurno, a posebno pazite da djeca
ili životinje ne ostanu bez nadzora blizu kvaka
vrata.
Na to će vas upozoriti zvučni signal, paljenje
žaruljice „otvorena vrata” i poruka na zaslonu.
Obratite se predstavniku PEUGEOT ili
kvalificiranoj radionici alp želite deaktivirati to
upozorenje.
Zaključajte vozilo prilikom pranja u
automatskoj praonici.
Prije otvaranja ili zatvaranja vrata i za
vrijeme njihova pomicanja, pazite da se
nijedna osoba, životinja ili predmet ne nalaze
u okviru vrata i da ne sprječavaju željeno
pomicanje vrata, unutar ili izvan vozila.
U slučaju nepoštivanja ove preporuke, vrata
mogu izazvati ozljede ako prikliješte dio tijela,
odnosno oštećenje ako prikliješte bilo koji dio
tijela ili neki predmet.
Električno otvaranje vrata onemogućuje se pri
brzinama iznad 3 km/h:
– Međutim, ako se vozilo počne kretati dok
su vrata otvorena, brzina se mora smanjiti
ispod 30
km/h da bi se vrata mogla zatvoriti.
–

Ako u vožnji vrata pokušate električno
otvoriti unutrašnjom kvakom, ona se mogu
otvoriti samo ručno.
–


U tom slučaju aktivirat će se zvučni signal,
žaruljica „vrata su otvorena” te će se prikazati
poruka na zaslonu. Za otključavanje vrata i
njihovo

otvaranje potrebno je zaustaviti vozilo.
Pazite da se ništa ne blokira vodilicu
vrata kako bi mogla neometano klizati.
Iz sigurnosnih i funkcionalnih razloga ne
vozite s otvorenim bočnim kliznim vratima.
Električni deaktiviraju se isključuju u
slučaju sudara. Vrata se tada mogu
ručno otvarati i zatvarati.
Prilikom pokretanja motora, pomicanje
vrata se pauzira i nastavlja se nakon
pokretanja motora.
Ovisno o ugrađenom motoru, ako
su vrata zatvorena i ako ih
pokušate otvoriti dok je vozilo u načinu rada
Stop & Start, ona će se djelomično otvoriti. U
načinu rada Start, vrata će nastaviti s
kretanjem kada se motor opet pokrene.
Kako bi bočna klizna vrata ostala u
otvorenom položaju, morate ih potpuno
otvoriti radi aktiviranja mehanizma u podnožju
vrata.
Vrata i sigurnosni razmaci
od vrata


Kad su vrata otvorena, ona prelaze širinu vozila.
Osigurajte dostatan sigurnosni razmak pri
parkiranju uz zid, rasvjetni stup, visoki rubnik itd.


Otvorena vrata nikada ne prelaze stražnji
branik.
