17
Przyrządy pokładowe
1► W pojeździe z automatyczną skrzynią biegów lub
wybierakiem trybu jazdy włączyć tryb P i włożyć pod
jedno z kół klin dostarczony z samochodem.
Następnie wykonać czynność (2).
HamulceŚwieci w sposób ciągły. Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać czynność (3).
Alarm ryzyka kolizji/Active Safety BrakeMiga. Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły, z towarzyszącym komunikatem.
Układ został wyłączony z poziomu menu konfiguracji
pojazdu.
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Miga. Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły. Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie działa,
należy zwolnić hamulec ręcznie lub wykonać
czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły. Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu zapłonu i po przekroczeniu prędkości
około 50
km/h.
Przy prędkości poniżej 50
km/h można go włączyć
ręcznie.
Niedopompowanie oponŚwieci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy oraz komunikat.
Zbyt niskie ciśnienie w co najmniej jednej oponie.
Jak najszybciej sprawdzić ciśnienie w ogumieniu. Po skorygowaniu ciśnienia ponownie zainicjować
układ.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci w
sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
Podgrzewanie silnika (Pojazd z silnikiem
Diesla)
Świeci przez pewien czas (Do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch nastąpi natychmiast,
pod warunkiem wciśnięcia i przytrzymania:
–

pedału sprzęgła w przypadku pojazdów z

manualną skrzynią biegów,
–

pedału hamulca w przypadku pojazdów z

automatyczną skrzynią biegów.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Czołowa poduszka powietrzna pasażera (wł.)Świeci w sposób ciągły. Czołowa poduszka powietrzna pasażera jest
włączona.
Przełącznik znajduje się w pozycji „ON”.

32
Dostęp


► Wysuwając kluczyk 2 z obudowy, należy trzymać
naciśnięty przycisk 1 .
Jeżeli aktywny będzie alarm, syrena
alarmowa uruchomiona po otwarciu drzwi
za pomocą kluczyka (wbudowanego w pilot
zdalnego sterowania) wyłączy się po włączeniu
zapłonu.
Po wysunięciu wbudowanego kluczyka należy go zawsze mieć przy sobie, aby móc
przeprowadzić odpowiednie procedury awaryjne.
Kluczyk układu „Dostęp bezkluczykowy
i uruchamianie” trzymany przy sobie


Umożliwia odryglowanie, zaryglowanie i rozruch
pojazdu, kiedy użytkownik trzyma pilota zdalnego
sterowania przy sobie w strefie rozpoznawania „A ”.
Funkcja otwierania bez użycia kluczyka
zostaje wyłączona po włączeniu zapłonu
(zasilania akcesoriów) przyciskiem „START/
STOP” i uniemożliwia otworzenie drzwi.
Więcej informacji na temat uruchamiania/
wyłączania silnikaDostęp bezkluczykowy i
uruchamianie, a zwłaszcza położenia zapłonu,
zawiera odpowiedni rozdział.
Lokalizowanie pojazdu
Ta funkcja umożliwia zlokalizowanie na odległość
pojazdu z zaryglowanymi zamkami:
–

Kierunkowskazy migają przez około 10 sekund.
–


Włącza się lampka sufitowa.
► Nacisnąć i przytrzymać ten przycisk.
Porady
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest bardzo czuły.
Nie zaleca się nosić go w kieszeni, ponieważ
mogłoby dojść do przypadkowego odryglowania
zamków samochodu.
Nie należy naciskać przycisków pilota zdalnego
sterowania poza zasięgiem samochodu,
ponieważ pilot mógłby przestać działać. W takim
wypadku konieczne byłoby jego zresetowanie.
Pilot zdalnego sterowania nie działa, gdy w
stacyjce znajduje się kluczyk, nawet przy
wyłączonym zapłonie.
Zabezpieczenie przed kradzieżą Nie należy dokonywać zmian w układzie
elektronicznego immobilizera, ponieważ może to
doprowadzić do usterki układu.
W przypadku wersji ze stacyjką należy pamiętać
o wyjęciu kluczyka i obróceniu kierownicy w celu
zablokowania kolumny kierowniczej.
Ryglowanie zamków pojazdu Jazda z zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do kabiny
w sytuacjach awaryjnych.
Przy opuszczaniu samochodu – nawet na krótko
– należy ze względów bezpieczeństwa wyjąć

82
Ergonomia i komfort
Ogrzewanie i wentylacja
Porady
Korzystanie z układu wentylacji i klimatyzacji
►

Aby zapewnić równomierne rozprowadzanie

powietrza, wloty powietrza pod przednią szybą,
dysze, nawiewy, wyloty powietrza oraz otwór do
odsysania powietrza w bagażniku nie mogą być
zasłonięte.
►

Nie zakrywać czujnika światła umieszczonego

na desce rozdzielczej. Służy on do regulacji
układu automatycznej klimatyzacji.
►

W przypadku nieużywania klimatyzacji należy

uruchamiać układ na co najmniej 5-10 minut raz
lub dwa razy w miesiącu, aby zachować jego
sprawne działanie.
►

W przypadku braku chłodzenia należy

wyłączyć klimatyzację i skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
W przypadku holowania ciężkiej przyczepy
(innego pojazdu) na stromym podjeździe
lub przy wysokiej temperaturze zewnętrznej
wyłączenie klimatyzacji umożliwi wykorzystanie
odzyskanej mocy silnika dla potrzeb trakcyjnych,
a w konsekwencji poprawę udźwigu podczas
holowania.
Unikać zbyt długiej jazdy z wyłączoną wentylacją lub długotrwałego działania
zamkniętego obiegu powietrza w kabinie. Ryzyko
zaparowania i pogorszenia jakości powietrza!
Jeżeli po dłuższym postoju na słońcu temperatura wewnątrz jest bardzo wysoka,
należy przez chwilę przewietrzyć kabinę.
Ustawić natężenie nawiewu na poziomie
wystarczającym do zapewnienia odpowiedniej
wymiany powietrza w kabinie.
Działanie klimatyzacji powoduje skraplanie, przez które pod samochodem gromadzi się
odprowadzana z układu woda. To całkowicie
normalne.
Serwisowanie układu wentylacji i klimatyzacji
►

Kontrolować czystość filtra kabiny i wymieniać

okresowo wkłady filtra.
Zaleca się używanie kompozytowego filtra
kabinowego. Znajdujący się w nim specjalny
aktywny dodatek pomaga chronić przed
powodującymi zanieczyszczenie gazami i
nieprzyjemnymi zapachami.
►

Aby zapewnić prawidłowe działanie układu

klimatyzacji, należy zlecać jego kontrolę zgodnie
z zaleceniami z harmonogramu przeglądów
producenta.


Układ zawiera fluorowane gazy cieplarniane R134A
W zależności od wersji i kraju sprzedaży układ
klimatyzacji może zawierać fluorowane gazy
cieplarniane R134A. Objętość gazu: 0,5
kg (+/-
0,025

kg), wskaźnik GWP 1430 (odpowiednik
CO
2: 0,715 t).
Stop & Start Układy ogrzewania i klimatyzacji działają
tylko przy pracującym silniku.
Tymczasowo wyłączyć układ Stop & Start, aby
zapewnić komfortową temperaturę w kabinie.
Więcej informacji na temat Stop & Start zawiera
odpowiedni rozdział.
Tryb jazdy „ECO” Wybranie tego trybu powoduje ograniczenie
zużycia energii, jednak ogranicza wydajność
układów ogrzewania i klimatyzacji, lecz ich nie
wyłącza.

96

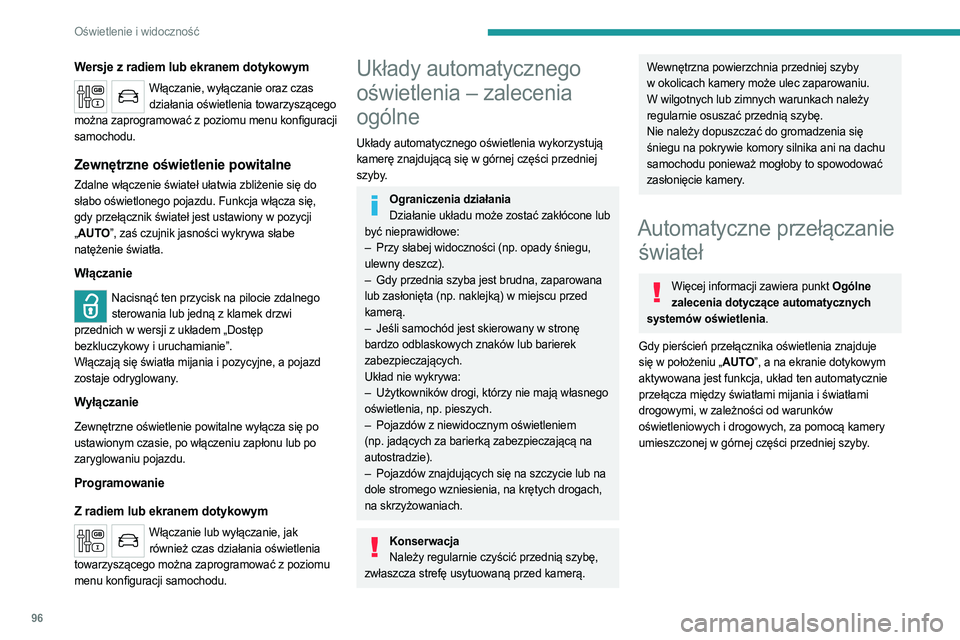

Oświetlenie i widoczność
Wersje z radiem lub ekranem dotykowym
Włączanie, wyłączanie oraz czas działania oświetlenia towarzyszącego
można zaprogramować z poziomu menu konfiguracji
samochodu.
Zewnętrzne oświetlenie powitalne
Zdalne włączenie świateł ułatwia zbliżenie się do
słabo oświetlonego pojazdu. Funkcja włącza się,
gdy przełącznik świateł jest ustawiony w pozycji
„ AUTO”, zaś czujnik jasności wykrywa słabe
natężenie światła.
Włączanie
Nacisnąć ten przycisk na pilocie zdalnego sterowania lub jedną z klamek drzwi
przednich w wersji z układem „Dostęp
bezkluczykowy i uruchamianie”.
Włączają się światła mijania i pozycyjne, a pojazd
zostaje odryglowany.
Wyłączanie
Zewnętrzne oświetlenie powitalne wyłącza się po
ustawionym czasie, po włączeniu zapłonu lub po
zaryglowaniu pojazdu.
Programowanie
Z radiem lub ekranem dotykowym
Włączanie lub wyłączanie, jak również czas działania oświetlenia
towarzyszącego można zaprogramować z poziomu
menu konfiguracji samochodu.
Układy automatycznego
oświetlenia – zalecenia
ogólne
Układy automatycznego oświetlenia wykorzystują
kamerę znajdującą się w górnej części przedniej
szyby.
Ograniczenia działania Działanie układu może zostać zakłócone lub
być nieprawidłowe:
–

Przy słabej widoczności (np. opady śniegu,

ulewny deszcz).
–

Gdy przednia szyba jest brudna, zaparowana

lub zasłonięta (np. naklejką) w miejscu przed
kamerą.
–

Jeśli samochód jest skierowany w stronę

bardzo odblaskowych znaków lub barierek
zabezpieczających.
Układ nie wykrywa:
–

Użytkowników drogi, którzy nie mają własnego

oświetlenia, np. pieszych.
–

Pojazdów z niewidocznym oświetleniem

(np. jadących za barierką zabezpieczającą na
autostradzie).
–

Pojazdów znajdujących się na szczycie lub na

dole stromego wzniesienia, na krętych drogach,
na skrzyżowaniach.
Konserwacja Należy regularnie czyścić przednią szybę,
zwłaszcza strefę usytuowaną przed kamerą.
Wewnętrzna powierzchnia przedniej szyby
w okolicach kamery może ulec zaparowaniu.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Nie należy dopuszczać do gromadzenia się
śniegu na pokrywie komory silnika ani na dachu
samochodu ponieważ mogłoby to spowodować
zasłonięcie kamery.
Automatyczne przełączanie świateł
Więcej informacji zawiera punkt Ogólne
zalecenia dotyczące automatycznych
systemów oświetlenia.
Gdy pierścień przełącznika oświetlenia znajduje
się w położeniu „AUTO”, a na ekranie dotykowym
aktywowana jest funkcja, układ ten automatycznie
przełącza między światłami mijania i światłami
drogowymi, w zależności od warunków
oświetleniowych i drogowych, za pomocą kamery
umieszczonej w górnej części przedniej szyby.

98

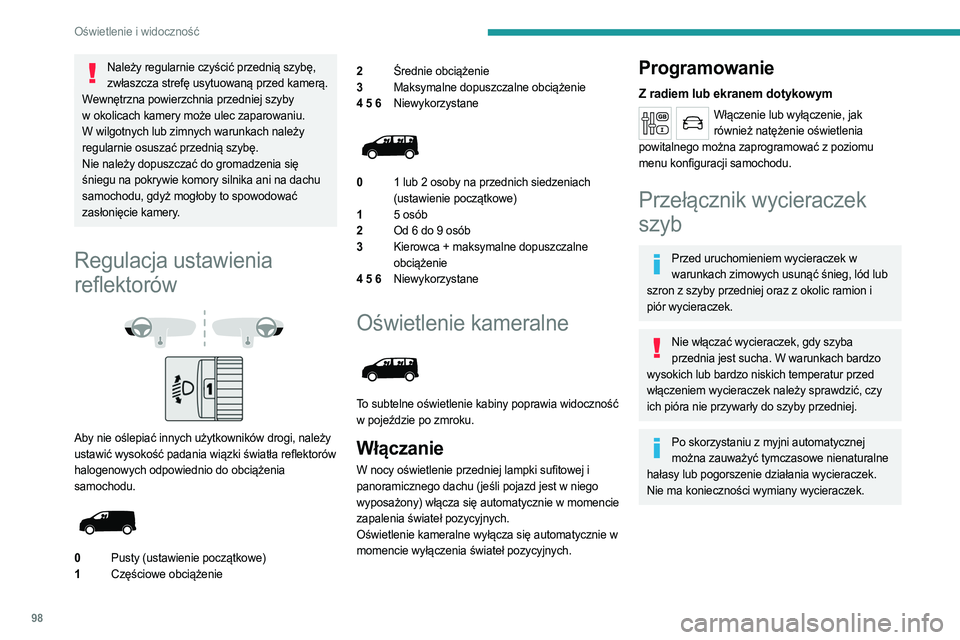

Oświetlenie i widoczność
Należy regularnie czyścić przednią szybę, zwłaszcza strefę usytuowaną przed kamerą.
Wewnętrzna powierzchnia przedniej szyby
w okolicach kamery może ulec zaparowaniu.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Nie należy dopuszczać do gromadzenia się
śniegu na pokrywie komory silnika ani na dachu
samochodu, gdyż mogłoby to spowodować
zasłonięcie kamery.
Regulacja ustawienia
reflektorów


Aby nie oślepiać innych użytkowników drogi, należy
ustawić wysokość padania wiązki światła reflektorów
halogenowych odpowiednio do obciążenia
samochodu.


0 Pusty (ustawienie początkowe)
1 Częściowe obciążenie 2
Średnie obciążenie
3 Maksymalne dopuszczalne obciążenie
4 5 6 Niewykorzystane


01 lub 2 osoby na przednich siedzeniach
(ustawienie początkowe)
1 5 osób
2 Od 6 do 9 osób
3 Kierowca + maksymalne dopuszczalne
obciążenie
4 5 6 Niewykorzystane
Oświetlenie kameralne

To subtelne oświetlenie kabiny poprawia widoczność
w pojeździe po zmroku.
Włączanie
W nocy oświetlenie przedniej lampki sufitowej i
panoramicznego dachu (jeśli pojazd jest w niego
wyposażony) włącza się automatycznie w momencie
zapalenia świateł pozycyjnych.
Oświetlenie kameralne wyłącza się automatycznie w
momencie wyłączenia świateł pozycyjnych.
Programowanie
Z radiem lub ekranem dotykowym
Włączenie lub wyłączenie, jak
również natężenie oświetlenia
powitalnego można zaprogramować z poziomu
menu konfiguracji samochodu.
Przełącznik wycieraczek
szyb
Przed uruchomieniem wycieraczek w warunkach zimowych usunąć śnieg, lód lub
szron z szyby przedniej oraz z okolic ramion i
piór wycieraczek.
Nie włączać wycieraczek, gdy szyba przednia jest sucha. W warunkach bardzo
wysokich lub bardzo niskich temperatur przed
włączeniem wycieraczek należy sprawdzić, czy
ich pióra nie przywarły do szyby przedniej.
Po skorzystaniu z myjni automatycznej można zauważyć tymczasowe nienaturalne
hałasy lub pogorszenie działania wycieraczek.

Nie ma konieczności wymiany wycieraczek.

99
Oświetlenie i widoczność

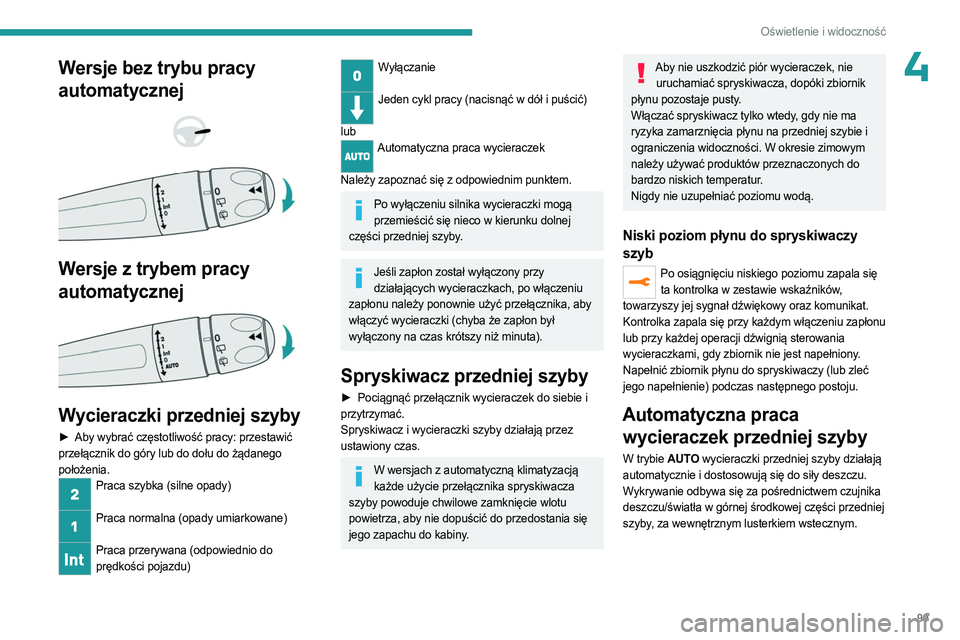

4Wersje bez trybu pracy
automatycznej




Wersje z trybem pracy
automatycznej


Wycieraczki przedniej szyby
► Aby wybrać częstotliwość pracy: przestawić
przełącznik do góry lub do dołu do żądanego
położenia.
Praca szybka (silne opady)
Praca normalna (opady umiarkowane)
Praca przerywana (odpowiednio do
prędkości pojazdu)
Wyłączanie
Jeden cykl pracy (nacisnąć w dół i puścić)
lub
Automatyczna praca wycieraczek
Należy zapoznać się z odpowiednim punktem.
Po wyłączeniu silnika wycieraczki mogą przemieścić się nieco w kierunku dolnej
części przedniej szyby.
Jeśli zapłon został wyłączony przy działających wycieraczkach, po włączeniu
zapłonu należy ponownie użyć przełącznika, aby
włączyć wycieraczki (chyba że zapłon był
wyłączony na czas krótszy niż minuta).
Spryskiwacz przedniej szyby
► Pociągnąć przełącznik wycieraczek do siebie i
przytrzymać.
Spryskiwacz i wycieraczki szyby działają przez
ustawiony czas.
W wersjach z automatyczną klimatyzacją każde użycie przełącznika spryskiwacza
szyby powoduje chwilowe zamknięcie wlotu
powietrza, aby nie dopuścić do przedostania się
jego zapachu do kabiny.
Aby nie uszkodzić piór wycieraczek, nie uruchamiać spryskiwacza, dopóki zbiornik
płynu pozostaje pusty.
Włączać spryskiwacz tylko wtedy, gdy nie ma
ryzyka zamarznięcia płynu na przedniej szybie i
ograniczenia widoczności. W okresie zimowym
należy używać produktów przeznaczonych do
bardzo niskich temperatur.
Nigdy nie uzupełniać poziomu wodą.
Niski poziom płynu do spryskiwaczy
szyb
Po osiągnięciu niskiego poziomu zapala się
ta kontrolka w zestawie wskaźników,
towarzyszy jej sygnał dźwiękowy oraz komunikat.
Kontrolka zapala się przy każdym włączeniu zapłonu
lub przy każdej operacji dźwignią sterowania
wycieraczkami, gdy zbiornik nie jest napełniony.
Napełnić zbiornik płynu do spryskiwaczy (lub zleć
jego napełnienie) podczas następnego postoju.
Automatyczna praca wycieraczek przedniej szyby
W trybie AUTO wycieraczki przedniej szyby działają
automatycznie i dostosowują się do siły deszczu.
Wykrywanie odbywa się za pośrednictwem czujnika
deszczu/światła w górnej środkowej części przedniej
szyby, za wewnętrznym lusterkiem wstecznym.

109
Bezpieczeństwo
5Pasy bezpieczeństwa
Zwijacz
Pasy bezpieczeństwa są wyposażone w zwijacz
umożliwiający automatyczną regulację długości pasa
do gabarytów użytkownika. Zwijanie pasa odbywa
się automatycznie, gdy nie jest już używany.
Zwijacze są wyposażone w mechanizm
automatycznej blokady, który aktywuje się
w momencie kolizji, nagłego hamowania lub
dachowania. Można odblokować mechanizm,
pociągając mocno za pas i puszczając go, aby się
lekko zwinął.
Napinacz pirotechniczny
Ten układ zapewnia bezpieczeństwo w razie
uderzenia w przód lub bok samochodu.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i dociska
go do ciała pasażerów.
Napinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.
Ogranicznik siły naprężenia
Ten układ zmniejsza nacisk pasa na klatkę
piersiową, poprawiając w ten sposób
bezpieczeństwo.
W przypadku zderzeniaW zależności od rodzaju i siły uderzenia
mechanizm pirotechniczny może uruchomić się
wcześniej i niezależnie od wyzwolenia poduszek
powietrznych. Odpaleniu napinaczy towarzyszy
wydobywanie się nieszkodliwego dymu oraz
dźwięk wybuchu wkładu pirotechnicznego
zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić układ pasów
bezpieczeństwa w ASO sieci PEUGEOT lub w
wyspecjalizowanym warsztacie.
Przednie pasy bezpieczeństwa

Przednie pasy bezpieczeństwa są wyposażone w
układ napinaczy pirotechnicznych oraz ogranicznik
siły naprężenia. Układ zwiększa bezpieczeństwo osób na przednich
siedzeniach w razie zderzenia czołowego lub
uderzenia bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i dociska
go do ciała pasażerów.
Napinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk pasa
na klatkę piersiową, poprawiając w ten sposób
bezpieczeństwo.
Zapinanie pasa

► Pociągnąć za pas, a następnie włożyć klamrę do

sprzączki.
►

Sprawdzić poprawność zapięcia, pociągając za

pas.
Odryglowanie
► Nacisnąć czerwony przycisk na sprzączce.

11 4
Bezpieczeństwo
W przypadku niezbyt mocnego uderzenia, zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z przodu lub z tyłu nie napełni
się żadna z poduszek bocznych.
Porady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy
zachować podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa i prawidłowo go
ułożyć.
Nie umieszczać niczego (np. dziecka, zwierzęcia,
przedmiotu) między pasażerami i poduszkami
powietrznymi ani nie mocować na drodze
poduszek powietrznych, ponieważ może to
spowodować obrażenia po ich aktywowaniu.
Nie modyfikować oryginalnego układu pojazdu,
zwłaszcza bezpośrednio w pobliżu poduszek
powietrznych.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania obrażeń
lub niewielkich poparzeń głowy, klatki piersiowej
lub ramion w przypadku napełnienia poduszki
powietrznej. Poduszka napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Czołowe poduszki powietrzne Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce na
jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzać
gwałtownie kierownicy z poduszką powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne Należy używać wyłącznie homologowanych
pokrowców na siedzenia, które umożliwiają
aktywowanie poduszek powietrznych. Z gamą
pokrowców dostosowanych do samochodu
można się zapoznać w ASO sieci PEUGEOT.
Nie mocować ani nie kłaść niczego na oparciach
(np. ubrań), ponieważ grozi to spowodowaniem
obrażeń klatki piersiowej lub ramion w przypadku
zadziałania poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki uderzenia w bok.
Uszkodzone drzwi lub nieprawidłowo wykonana
praca (modyfikacja bądź naprawa) w obrębie
przednich drzwi albo ich wewnętrznej okładziny
może zakłócić działanie tych czujników, co
wiąże się z ryzykiem nieprawidłowego działania
bocznych poduszek powietrznych!
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Active, Allure, Business VIP
Kurtynowa poduszki powietrzne Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania kurtyn
powietrznych.
Nie demontować znajdujących się na dachu
uchwytów, ponieważ pomagają one w
mocowaniu kurtynowych poduszek powietrznych.
