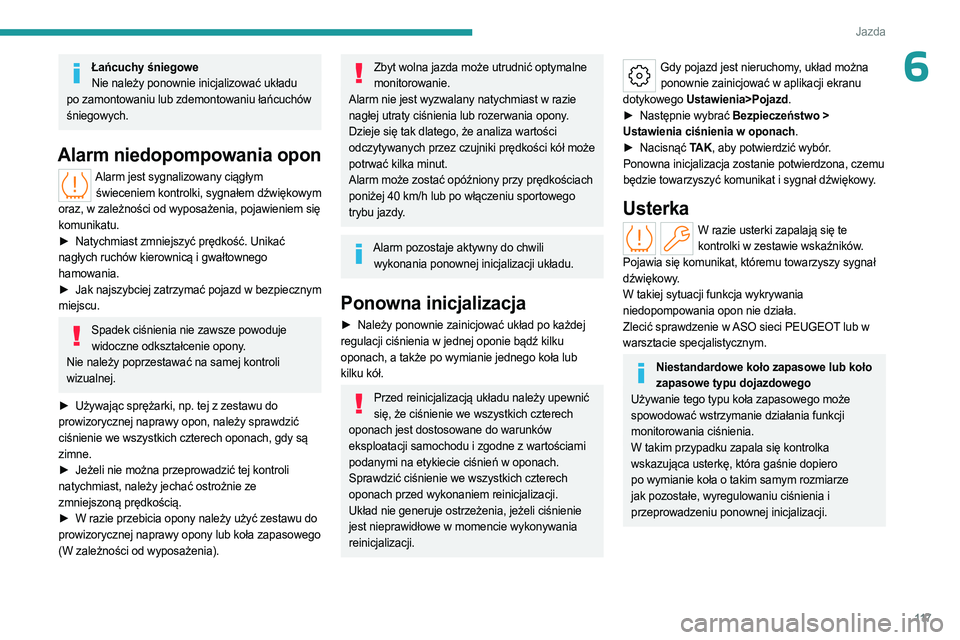

11 7
Jazda
6Łańcuchy śniegoweNie należy ponownie inicjalizować układu
po zamontowaniu lub zdemontowaniu łańcuchów
śniegowych.
Alarm niedopompowania opon
Alarm jest sygnalizowany ciągłym świeceniem kontrolki, sygnałem dźwiękowym
oraz, w zależności od wyposażenia, pojawieniem się
komunikatu.
►
Natychmiast zmniejszyć prędkość. Unikać
nagłych ruchów kierownicą i gwałtownego
hamowania.
►
Jak
najszybciej zatrzymać pojazd w bezpiecznym
miejscu.
Spadek ciśnienia nie zawsze powoduje widoczne odkształcenie opony.
Nie należy poprzestawać na samej kontroli
wizualnej.
►
Używając sprężarki, np. tej z zestawu do
prowizorycznej naprawy opon, należy sprawdzić
ciśnienie we wszystkich czterech oponach, gdy są
zimne.
►
Jeżeli nie można przeprowadzić tej kontroli
natychmiast, należy jechać ostrożnie ze
zmniejszoną prędkością.
►
W razie przebicia opony należy użyć zestawu do
prowizorycznej naprawy opony lub koła zapasowego
(W zależności od wyposażenia).
Zbyt wolna jazda może utrudnić optymalne monitorowanie.
Alarm nie jest wyzwalany natychmiast w razie
nagłej utraty ciśnienia lub rozerwania opony.
Dzieje się tak dlatego, że analiza wartości
odczytywanych przez czujniki prędkości kół może
potrwać kilka minut.
Alarm może zostać opóźniony przy prędkościach
poniżej 40
km/h lub po włączeniu sportowego
trybu jazdy.
Alarm pozostaje aktywny do chwili wykonania ponownej inicjalizacji układu.
Ponowna inicjalizacja
► Należy ponownie zainicjować układ po każdej
regulacji ciśnienia w jednej oponie bądź kilku
oponach, a także po wymianie jednego koła lub
kilku kół.
Przed reinicjalizacją układu należy upewnić się, że ciśnienie we wszystkich czterech
oponach jest dostosowane do warunków
eksploatacji samochodu i zgodne z wartościami
podanymi na etykiecie ciśnień w oponach.
Sprawdzić ciśnienie we wszystkich czterech
oponach przed wykonaniem reinicjalizacji.
Układ nie generuje ostrzeżenia, jeżeli ciśnienie
jest nieprawidłowe w momencie wykonywania
reinicjalizacji.
Gdy pojazd jest nieruchomy, układ można ponownie zainicjować w aplikacji ekranu
dotykowego Ustawienia>Pojazd.
►
Następnie wybrać
Bezpieczeństwo >
Ustawienia ciśnienia w oponach.
►
Nacisnąć
TA K, aby potwierdzić wybór.
Ponowna inicjalizacja zostanie potwierdzona, czemu
będzie towarzyszyć komunikat i sygnał dźwiękowy.
Usterka
W razie usterki zapalają się te kontrolki w zestawie wskaźników.
Pojawia się komunikat, któremu towarzyszy sygnał
dźwiękowy.
W takiej sytuacji funkcja wykrywania
niedopompowania opon nie działa.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Niestandardowe koło zapasowe lub koło zapasowe typu dojazdowego
Używanie tego typu koła zapasowego może
spowodować wstrzymanie działania funkcji
monitorowania ciśnienia.
W takim przypadku zapala się kontrolka
wskazująca usterkę, która gaśnie dopiero
po wymianie koła o takim samym rozmiarze
jak pozostałe, wyregulowaniu ciśnienia i
przeprowadzeniu ponownej inicjalizacji.

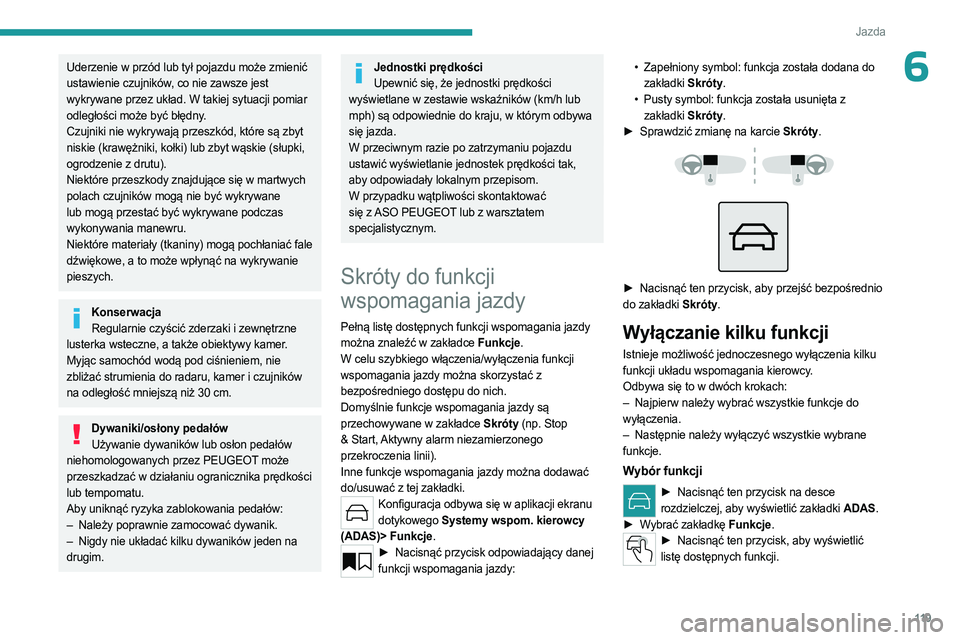

11 9
Jazda
6Uderzenie w przód lub tył pojazdu może zmienić
ustawienie czujników, co nie zawsze jest
wykrywane przez układ. W takiej sytuacji pomiar
odległości może być błędny.
Czujniki nie wykrywają przeszkód, które są zbyt
niskie (krawężniki, kołki) lub zbyt wąskie (słupki,
ogrodzenie z drutu).
Niektóre przeszkody znajdujące się w martwych
polach czujników mogą nie być wykrywane
lub mogą przestać być wykrywane podczas
wykonywania manewru.
Niektóre materiały (tkaniny) mogą pochłaniać fale
dźwiękowe, a to może wpłynąć na wykrywanie
pieszych.
KonserwacjaRegularnie czyścić zderzaki i zewnętrzne
lusterka wsteczne, a także obiektywy kamer.
Myjąc samochód wodą pod ciśnieniem, nie
zbliżać strumienia do radaru, kamer i czujników
na odległość mniejszą niż 30
cm.
Dywaniki/osłony pedałówUżywanie dywaników lub osłon pedałów
niehomologowanych przez PEUGEOT może
przeszkadzać w działaniu ogranicznika prędkości
lub tempomatu.
Aby uniknąć ryzyka zablokowania pedałów:
–
Należy poprawnie zamocować dywanik.
–
Nigdy nie układać kilku dywaników jeden na
drugim.
Jednostki prędkości Upewnić się, że jednostki prędkości
wyświetlane w zestawie wskaźników (km/h lub
mph) są odpowiednie do kraju, w którym odbywa
się jazda.
W przeciwnym razie po zatrzymaniu pojazdu
ustawić wyświetlanie jednostek prędkości tak,
aby odpowiadały lokalnym przepisom.
W przypadku wątpliwości skontaktować
się z ASO PEUGEOT lub z warsztatem
specjalistycznym.
Skróty do funkcji
wspomagania jazdy
Pełną listę dostępnych funkcji wspomagania jazdy
można znaleźć w zakładce Funkcje.
W celu szybkiego włączenia/wyłączenia funkcji
wspomagania jazdy można skorzystać z
bezpośredniego dostępu do nich.
Domyślnie funkcje wspomagania jazdy są
przechowywane w zakładce Skróty (np.
Stop
& Start, Aktywny alarm niezamierzonego
przekroczenia linii).
Inne funkcje wspomagania jazdy można dodawać
do/usuwać z tej zakładki.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS)> Funkcje.
► Nacisnąć przycisk odpowiadający danej
funkcji wspomagania jazdy: •
Zapełniony symbol: funkcja została dodana do
zakładki Skróty.
•
Pusty symbol: funkcja została usunięta z
zakładki Skróty.
►
Sprawdzić zmianę na karcie
Skróty.
► Nacisnąć ten przycisk, aby przejść bezpośrednio
do zakładki Skróty.
Wyłączanie kilku funkcji
Istnieje możliwość jednoczesnego wyłączenia kilku
funkcji układu wspomagania kierowcy.
Odbywa się to w dwóch krokach:
–
Najpierw należy wybrać wszystkie funkcje do
wyłączenia.
–
Następnie należy wyłączyć wszystkie wybrane
funkcje.
Wybór funkcji
► Nacisnąć ten przycisk na desce
rozdzielczej, aby wyświetlić zakładki ADAS.
►
W
ybrać zakładkę Funkcje.
► Nacisnąć ten przycisk, aby wyświetlić
listę dostępnych funkcji.

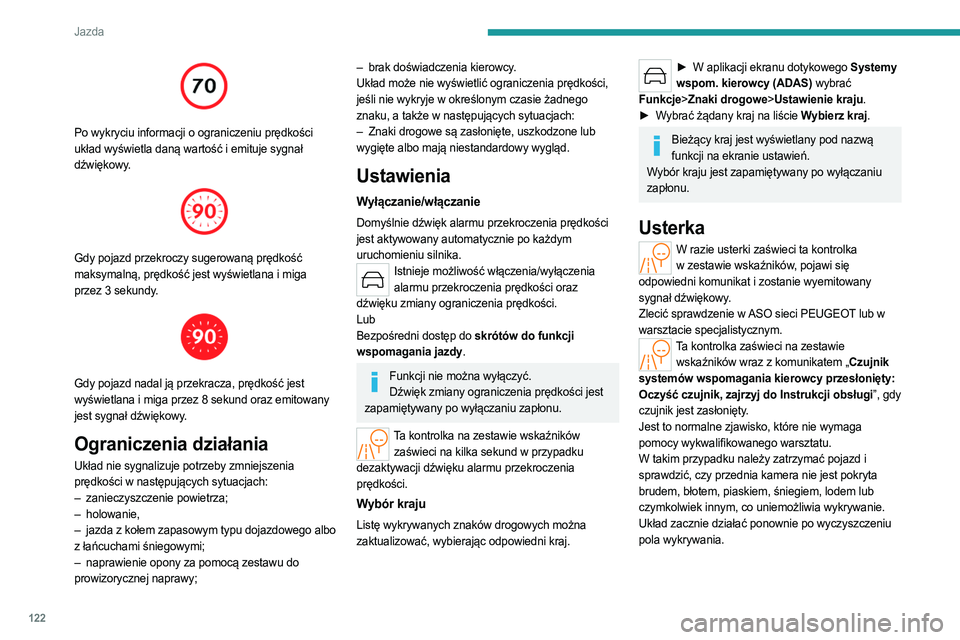

122
Jazda
Po wykryciu informacji o ograniczeniu prędkości
układ wyświetla daną wartość i emituje sygnał
dźwiękowy.
Gdy pojazd przekroczy sugerowaną prędkość
maksymalną, prędkość jest wyświetlana i miga
przez 3
sekundy.
Gdy pojazd nadal ją przekracza, prędkość jest
wyświetlana i miga przez 8 sekund oraz emitowany
jest sygnał dźwiękowy.
Ograniczenia działania
Układ nie sygnalizuje potrzeby zmniejszenia
prędkości w następujących sytuacjach:
–
zanieczyszczenie powietrza;
–
holowanie,
–
jazda z kołem zapasowym typu dojazdowego albo
z łańcuchami śniegowymi;
–
naprawienie opony za pomocą zestawu do
prowizorycznej naprawy;
– brak doświadczenia kierowcy .
Układ może nie wyświetlić ograniczenia prędkości,
jeśli nie wykryje w określonym czasie żadnego
znaku, a także w następujących sytuacjach:
–
Znaki drogowe są zasłonięte, uszkodzone lub
wygięte albo mają niestandardowy wygląd.
Ustawienia
Wyłączanie/włączanie
Domyślnie dźwięk alarmu przekroczenia prędkości
jest aktywowany automatycznie po każdym
uruchomieniu silnika.
Istnieje możliwość włączenia/wyłączenia alarmu przekroczenia prędkości oraz
dźwięku zmiany ograniczenia prędkości.
Lub
Bezpośredni dostęp do skrótów do funkcji
wspomagania jazdy.
Funkcji nie można wyłączyć. Dźwięk zmiany ograniczenia prędkości jest
zapamiętywany po wyłączaniu zapłonu.
Ta kontrolka na zestawie wskaźników zaświeci na kilka sekund w przypadku
dezaktywacji dźwięku alarmu przekroczenia
prędkości.
Wybór kraju
Listę wykrywanych znaków drogowych można
zaktualizować, wybierając odpowiedni kraj.
► W aplikacji ekranu dotykowego Systemy
wspom. kierowcy (ADAS) wybrać
Funkcje> Znaki drogowe> Ustawienie kraju.
►
W
ybrać żądany kraj na liście Wybierz kraj.
Bieżący kraj jest wyświetlany pod nazwą funkcji na ekranie ustawień.
Wybór kraju jest zapamiętywany po wyłączaniu
zapłonu.
Usterka
W razie usterki zaświeci ta kontrolka
w zestawie wskaźników, pojawi się
odpowiedni komunikat i
zostanie wyemitowany
sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Ta kontrolka zaświeci na zestawie wskaźników wraz z komunikatem „Czujnik
systemów wspomagania kierowcy przesłonięty:
Oczyść czujnik, zajrzyj do Instrukcji obsługi”, gdy
czujnik jest zasłonięty.
Jest to normalne zjawisko, które nie wymaga
pomocy wykwalifikowanego warsztatu.
W takim przypadku należy zatrzymać pojazd i
sprawdzić, czy przednia kamera nie jest pokryta
brudem, błotem, piaskiem, śniegiem, lodem lub
czymkolwiek innym, co uniemożliwia wykrywanie.
Układ zacznie działać ponownie po wyczyszczeniu
pola wykrywania.

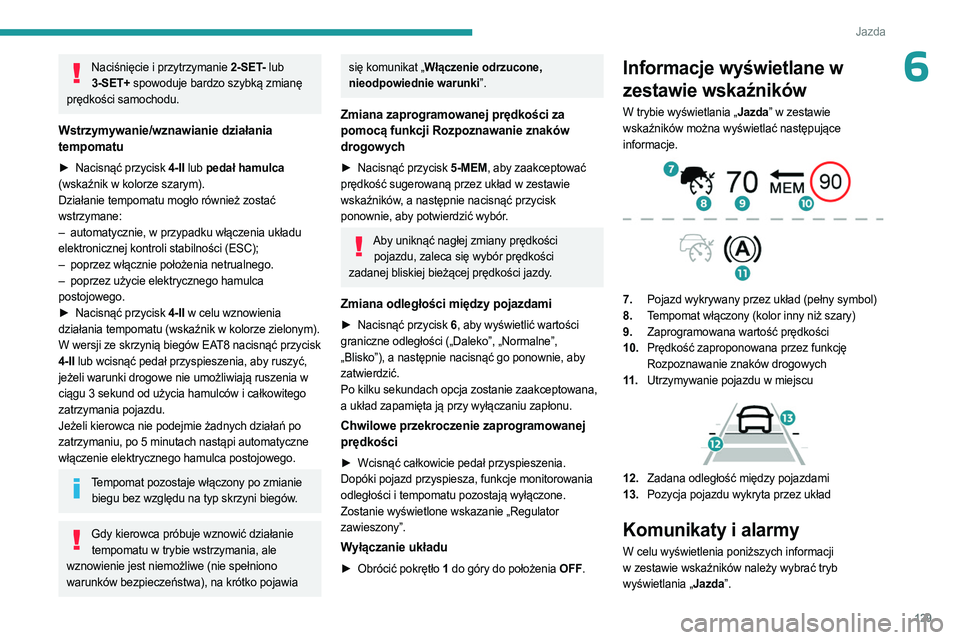

129
Jazda
6Naciśnięcie i przytrzymanie 2-SET- lub 3-SET+ spowoduje bardzo szybką zmianę
prędkości samochodu.
Wstrzymywanie/wznawianie działania
tempomatu
► Nacisnąć przycisk 4-II lub pedał hamulca
(wskaźnik w kolorze szarym).
Działanie tempomatu mogło również zostać
wstrzymane:
–
automatycznie, w przypadku włączenia układu
elektronicznej kontroli stabilności (ESC);
–
poprzez włącznie położenia netrualnego.
–
poprzez użycie elektrycznego hamulca
postojowego.
►
Nacisnąć przycisk
4-II w celu wznowienia
działania tempomatu (wskaźnik w kolorze zielonym).
W wersji ze skrzynią biegów EAT8 nacisnąć przycisk
4-II lub wcisnąć pedał przyspieszenia, aby ruszyć,
jeżeli warunki drogowe nie umożliwiają ruszenia w
ciągu 3 sekund od użycia hamulców i całkowitego
zatrzymania pojazdu.
Jeżeli kierowca nie podejmie żadnych działań po
zatrzymaniu, po 5
minutach nastąpi automatyczne
włączenie elektrycznego hamulca postojowego.
Tempomat pozostaje włączony po zmianie biegu bez względu na typ skrzyni biegów.
Gdy kierowca próbuje wznowić działanie tempomatu w trybie wstrzymania, ale
wznowienie jest niemożliwe (nie spełniono
warunków bezpieczeństwa), na krótko pojawia
się komunikat „Włączenie odrzucone,
nieodpowiednie warunki”.
Zmiana zaprogramowanej prędkości za
pomocą funkcji Rozpoznawanie znaków
drogowych
► Nacisnąć przycisk 5-MEM, aby zaakceptować
prędkość sugerowaną przez układ w zestawie
wskaźników, a następnie nacisnąć przycisk
ponownie, aby potwierdzić wybór.
Aby uniknąć nagłej zmiany prędkości pojazdu, zaleca się wybór prędkości
zadanej bliskiej bieżącej prędkości jazdy.
Zmiana odległości między pojazdami
► Nacisnąć przycisk 6, aby wyświetlić wartości
graniczne odległości („Daleko”, „Normalne”,
„Blisko”), a następnie nacisnąć go ponownie, aby
zatwierdzić.
Po kilku sekundach opcja zostanie zaakceptowana,
a układ zapamięta ją przy wyłączaniu zapłonu.
Chwilowe przekroczenie zaprogramowanej
prędkości
► Wcisnąć całkowicie pedał przyspieszenia.
Dopóki pojazd przyspiesza, funkcje monitorowania
odległości i tempomatu pozostają wyłączone.
Zostanie wyświetlone wskazanie „Regulator
zawieszony”.
Wyłączanie układu
► Obrócić pokrętło 1 do góry do położenia OFF.
Informacje wyświetlane w
zestawie wskaźników
W trybie wyświetlania „Jazda” w zestawie
wskaźników można wyświetlać następujące
informacje.
7. Pojazd wykrywany przez układ (pełny symbol)
8. Tempomat włączony (kolor inny niż szary)
9. Zaprogramowana wartość prędkości
10. Prędkość zaproponowana przez funkcję
Rozpoznawanie znaków drogowych
11 . Utrzymywanie pojazdu w miejscu
12.Zadana odległość między pojazdami
13. Pozycja pojazdu wykryta przez układ
Komunikaty i alarmy
W celu wyświetlenia poniższych informacji
w zestawie wskaźników należy wybrać tryb
wyświetlania „Jazda”.

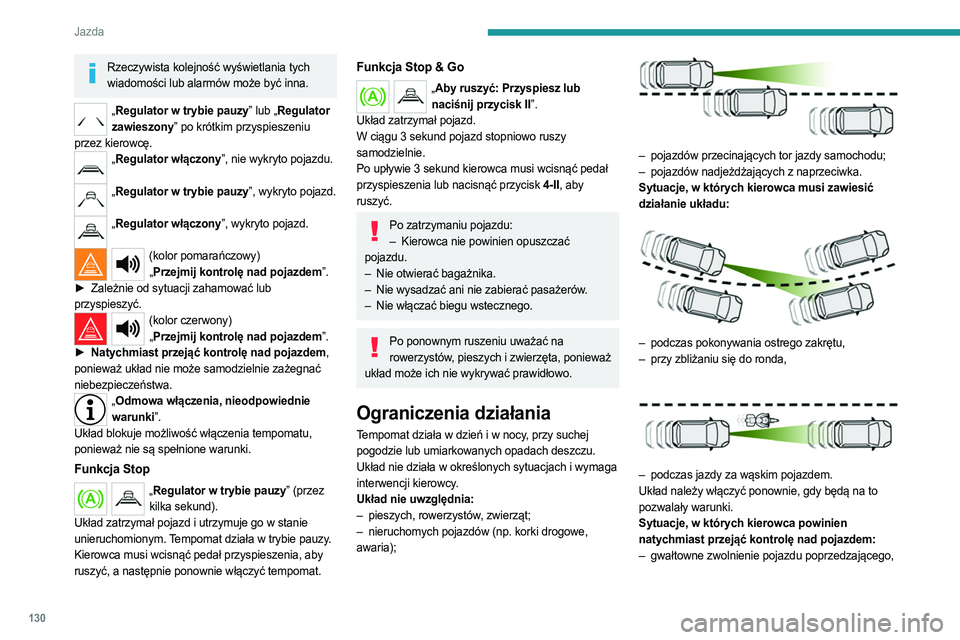

130
Jazda
Rzeczywista kolejność wyświetlania tych wiadomości lub alarmów może być inna.
„ Regulator w trybie pauzy” lub „Regulator
zawieszony” po krótkim przyspieszeniu
przez kierowcę.
„ Regulator włączony”, nie wykryto pojazdu.
„Regulator w trybie pauzy”, wykryto pojazd.
„Regulator włączony”, wykryto pojazd.
(kolor pomarańczowy)
„ Przejmij kontrolę nad pojazdem”.
►
Zależnie od sytuacji zahamować lub
przyspieszyć.
(kolor czerwony) „ Przejmij kontrolę nad pojazdem”.
►
Natychmiast przejąć kontrolę nad pojazdem
,
ponieważ układ nie może samodzielnie zażegnać
niebezpieczeństwa.
„ Odmowa włączenia, nieodpowiednie
warunki”.
Układ blokuje możliwość włączenia tempomatu,
ponieważ nie są spełnione warunki.
Funkcja Stop
„ Regulator w trybie pauzy” (przez
kilka sekund).
Układ zatrzymał pojazd i utrzymuje go w stanie
unieruchomionym. Tempomat działa w trybie pauzy.
Kierowca musi wcisnąć pedał przyspieszenia, aby
ruszyć, a następnie ponownie włączyć tempomat.
Funkcja Stop & Go
„ Aby ruszyć: Przyspiesz lub
naciśnij przycisk II”.
Układ zatrzymał pojazd.
W ciągu 3 sekund pojazd stopniowo ruszy
samodzielnie.
Po upływie 3 sekund kierowca musi wcisnąć pedał
przyspieszenia lub nacisnąć przycisk 4-II, aby
ruszyć.
Po zatrzymaniu pojazdu: – Kierowca nie powinien opuszczać
pojazdu.
–
Nie otwierać bagażnika.
–
Nie wysadzać ani nie zabierać pasażerów
.
–
Nie włączać biegu wstecznego.
Po ponownym ruszeniu uważać na rowerzystów, pieszych i zwierzęta, ponieważ
układ może ich nie wykrywać prawidłowo.
Ograniczenia działania
Tempomat działa w dzień i w nocy, przy suchej
pogodzie lub umiarkowanych opadach deszczu.
Układ nie działa w określonych sytuacjach i wymaga
interwencji kierowcy.
Układ nie uwzględnia:
–
pieszych, rowerzystów
, zwierząt;
–
nieruchomych pojazdów (np. korki drogowe,
awaria);
– pojazdów przecinających tor jazdy samochodu;
– pojazdów nadjeżdżających z naprzeciwka.
Sytuacje, w których kierowca musi zawiesić
działanie układu:
– podczas pokonywania ostrego zakrętu,
– przy zbliżaniu się do ronda,
– podczas jazdy za wąskim pojazdem.
Układ należy włączyć ponownie, gdy będą na to
pozwalały warunki.
Sytuacje, w których kierowca powinien
natychmiast przejąć kontrolę nad pojazdem:
–
gwałtowne zwolnienie pojazdu poprzedzającego,
132
Jazda

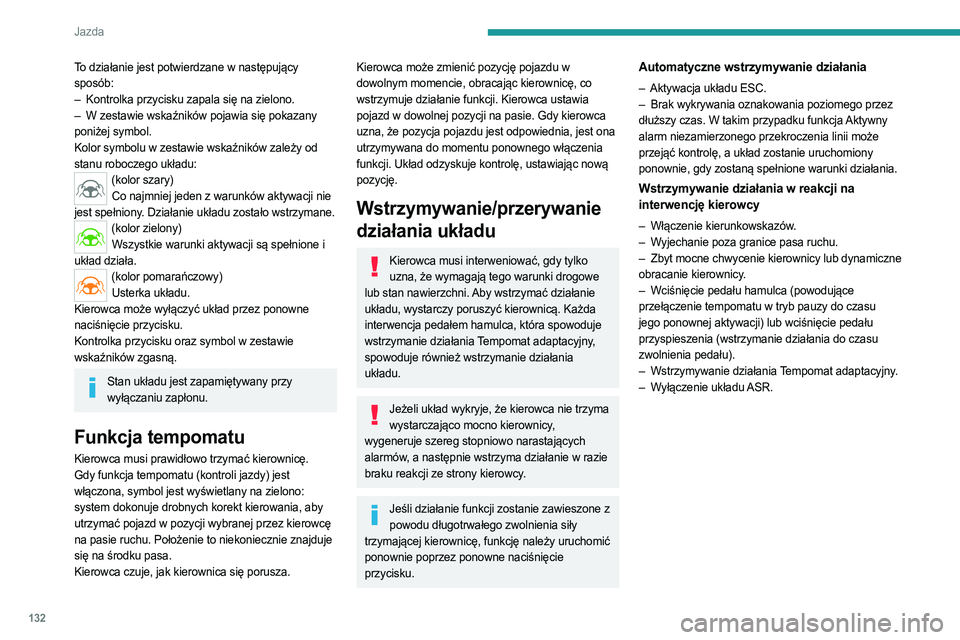

To działanie jest potwierdzane w następujący
sposób:
–
Kontrolka przycisku zapala się na zielono.
–
W zestawie wskaźników pojawia się pokazany
poniżej symbol.
Kolor symbolu w zestawie wskaźników zależy od
stanu roboczego układu:
(kolor szary) Co najmniej jeden z warunków aktywacji nie
jest spełniony. Działanie układu zostało wstrzymane.
(kolor zielony) Wszystkie warunki aktywacji są spełnione i
układ działa.
(kolor pomarańczowy) Usterka układu.
Kierowca może wyłączyć układ przez ponowne
naciśnięcie przycisku.
Kontrolka przycisku oraz symbol w zestawie
wskaźników zgasną.
Stan układu jest zapamiętywany przy wyłączaniu zapłonu.
Funkcja tempomatu
Kierowca musi prawidłowo trzymać kierownicę.
Gdy funkcja tempomatu (kontroli jazdy) jest
włączona, symbol jest wyświetlany na zielono:
system dokonuje drobnych korekt kierowania, aby
utrzymać pojazd w pozycji wybranej przez kierowcę
na pasie ruchu. Położenie to niekoniecznie znajduje
się na środku pasa.
Kierowca czuje, jak kierownica się porusza.
Kierowca może zmienić pozycję pojazdu w
dowolnym momencie, obracając kierownicę, co
wstrzymuje działanie funkcji. Kierowca ustawia
pojazd w dowolnej pozycji na pasie. Gdy kierowca
uzna, że pozycja pojazdu jest odpowiednia, jest ona
utrzymywana do momentu ponownego włączenia
funkcji. Układ odzyskuje kontrolę, ustawiając nową
pozycję.
Wstrzymywanie/przerywanie
działania układu
Kierowca musi interweniować, gdy tylko uzna, że wymagają tego warunki drogowe
lub stan nawierzchni. Aby wstrzymać działanie
układu, wystarczy poruszyć kierownicą. Każda
interwencja pedałem hamulca, która spowoduje
wstrzymanie działania Tempomat adaptacyjny,
spowoduje również wstrzymanie działania
układu.
Jeżeli układ wykryje, że kierowca nie trzyma wystarczająco mocno kierownicy,
wygeneruje szereg stopniowo narastających
alarmów, a następnie wstrzyma działanie w razie
braku reakcji ze strony kierowcy.
Jeśli działanie funkcji zostanie zawieszone z powodu długotrwałego zwolnienia siły
trzymającej kierownicę, funkcję należy uruchomić
ponownie poprzez ponowne naciśnięcie
przycisku.
Automatyczne wstrzymywanie działania
– Aktywacja układu ESC.
– Brak wykrywania oznakowania poziomego przez
dłuższy czas. W takim przypadku funkcja Aktywny
alarm niezamierzonego przekroczenia linii może
przejąć kontrolę, a układ zostanie uruchomiony
ponownie, gdy zostaną spełnione warunki działania.
Wstrzymywanie działania w reakcji na
interwencję kierowcy
– Włączenie kierunkowskazów .
– W yjechanie poza granice pasa ruchu.
–
Zbyt
mocne chwycenie kierownicy lub dynamiczne
obracanie kierownicy.
–
Wciśnięcie pedału hamulca (powodujące
przełączenie tempomatu w tryb pauzy do czasu
jego ponownej aktywacji) lub wciśnięcie pedału
przyspieszenia (wstrzymanie działania do czasu
zwolnienia pedału).
–
Wstrzymywanie działania
Tempomat adaptacyjny.
–
W
yłączenie układu ASR.
133
Jazda

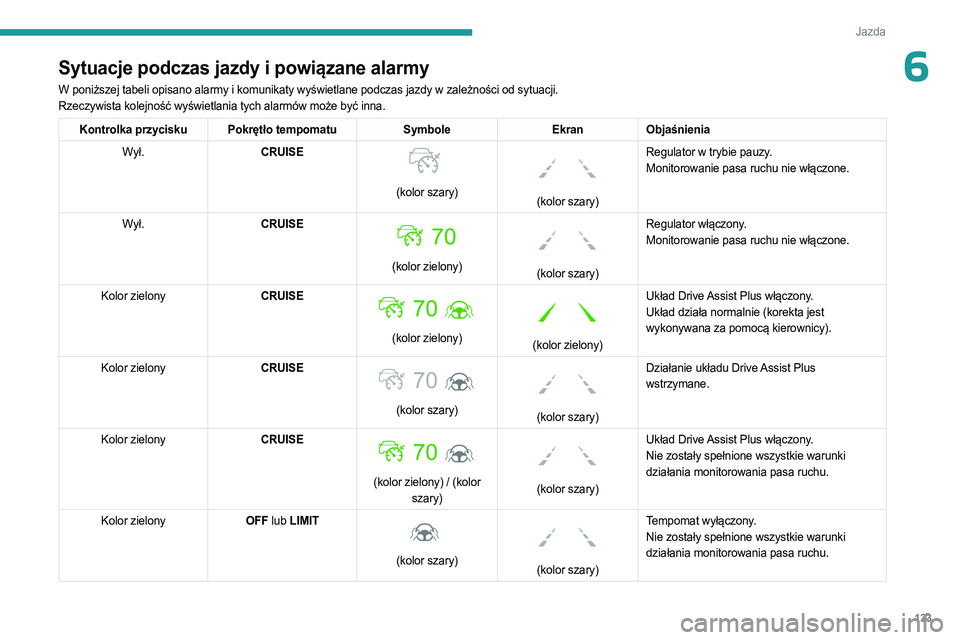

6Sytuacje podczas jazdy i powiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Rzeczywista kolejność wyświetlania tych alarmów może być inna.
Kontrolka przycisku Pokrętło tempomatuSymboleEkranObjaśnienia
Wył. CRUISE
(kolor szary)
(kolor szary)Regulator w trybie pauzy.
Monitorowanie pasa ruchu nie włączone.
Wył. CRUISE
(kolor zielony)
(kolor szary)Regulator włączony.
Monitorowanie pasa ruchu nie włączone.
Kolor zielony CRUISE
(kolor zielony)
(kolor zielony) Układ Drive Assist Plus włączony.
Układ działa normalnie (korekta jest
wykonywana za pomocą kierownicy).
Kolor zielony CRUISE
70
(kolor szary)
(kolor szary)Działanie układu Drive Assist Plus
wstrzymane.
Kolor zielony CRUISE
(kolor zielony) / (kolor
szary)
(kolor szary) Układ Drive Assist Plus włączony.
Nie zostały spełnione wszystkie warunki
działania monitorowania pasa ruchu.
Kolor zielony OFF lub LIMIT
(kolor szary)
(kolor szary)Tempomat wyłączony.
Nie zostały spełnione wszystkie warunki
działania monitorowania pasa ruchu.
135
Jazda

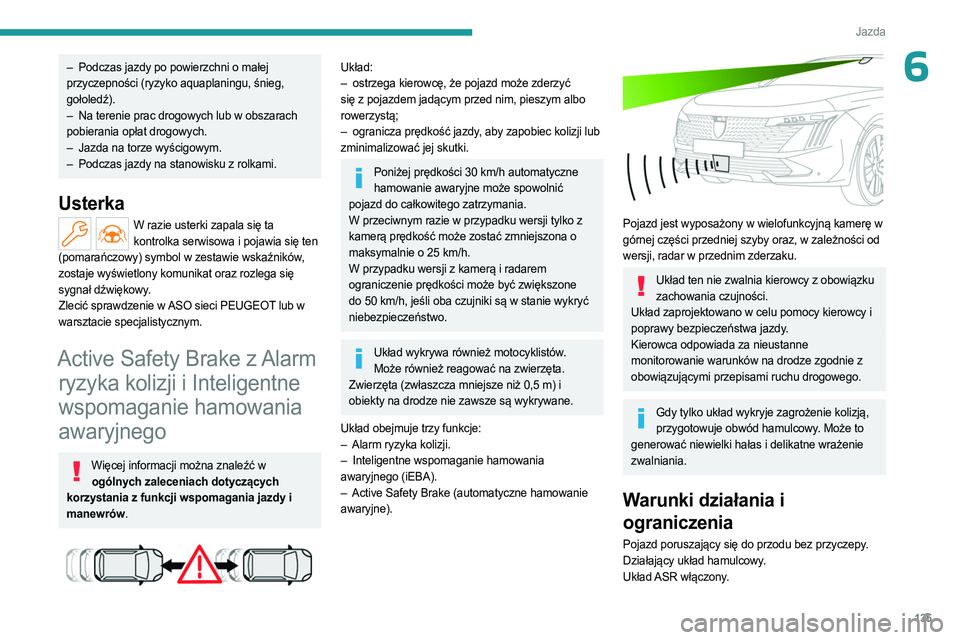

6– Podczas jazdy po powierzchni o małej
przyczepności (ryzyko aquaplaningu, śnieg,
gołoledź).
–
Na terenie prac drogowych lub w obszarach
pobierania opłat drogowych.
–
Jazda na torze wyścigowym.
–
Podczas jazdy na stanowisku z rolkami.
Usterka
W razie usterki zapala się ta kontrolka serwisowa i pojawia się ten
(pomarańczowy) symbol w zestawie wskaźników,
zostaje wyświetlony komunikat oraz rozlega się
sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Active Safety Brake z Alarm ryzyka kolizji i Inteligentne
wspomaganie hamowania
awaryjnego
Więcej informacji można znaleźć w
ogólnych zaleceniach dotyczących
korzystania z funkcji wspomagania jazdy i
manewrów.
Układ:
– ostrzega kierowcę, że pojazd może zderzyć
się z pojazdem jadącym przed nim, pieszym albo
rowerzystą;
–
ogranicza prędkość jazdy
, aby zapobiec kolizji lub
zminimalizować jej skutki.
Poniżej prędkości 30 km/h automatyczne hamowanie awaryjne może spowolnić
pojazd do całkowitego zatrzymania.
W przeciwnym razie w przypadku wersji tylko z
kamerą prędkość może zostać zmniejszona o
maksymalnie o 25 km/h.
W przypadku wersji z kamerą i radarem
ograniczenie prędkości może być zwiększone
do 50 km/h, jeśli oba czujniki są w stanie wykryć
niebezpieczeństwo.
Układ wykrywa również motocyklistów. Może również reagować na zwierzęta.
Zwierzęta (zwłaszcza mniejsze niż 0,5
m) i
obiekty na drodze nie zawsze są wykrywane.
Układ obejmuje trzy funkcje:
–
Alarm ryzyka kolizji.
–
Inteligentne wspomaganie hamowania
awaryjnego (iEBA).
–
Active Safety Brake (automatyczne hamowanie
awaryjne).
Pojazd jest wyposażony w wielofunkcyjną kamerę w
górnej części przedniej szyby oraz, w zależności od
wersji, radar w przednim zderzaku.
Układ ten nie zwalnia kierowcy z obowiązku zachowania czujności.
Układ zaprojektowano w celu pomocy kierowcy i
poprawy bezpieczeństwa jazdy.
Kierowca odpowiada za nieustanne
monitorowanie warunków na drodze zgodnie z
obowiązującymi przepisami ruchu drogowego.
Gdy tylko układ wykryje zagrożenie kolizją, przygotowuje obwód hamulcowy. Może to
generować niewielki hałas i delikatne wrażenie
zwalniania.
Warunki działania i
ograniczenia
Pojazd poruszający się do przodu bez przyczepy.
Działający układ hamulcowy.
Układ ASR włączony.
