2023 PEUGEOT 408 Manuel du propriétaire (in French)

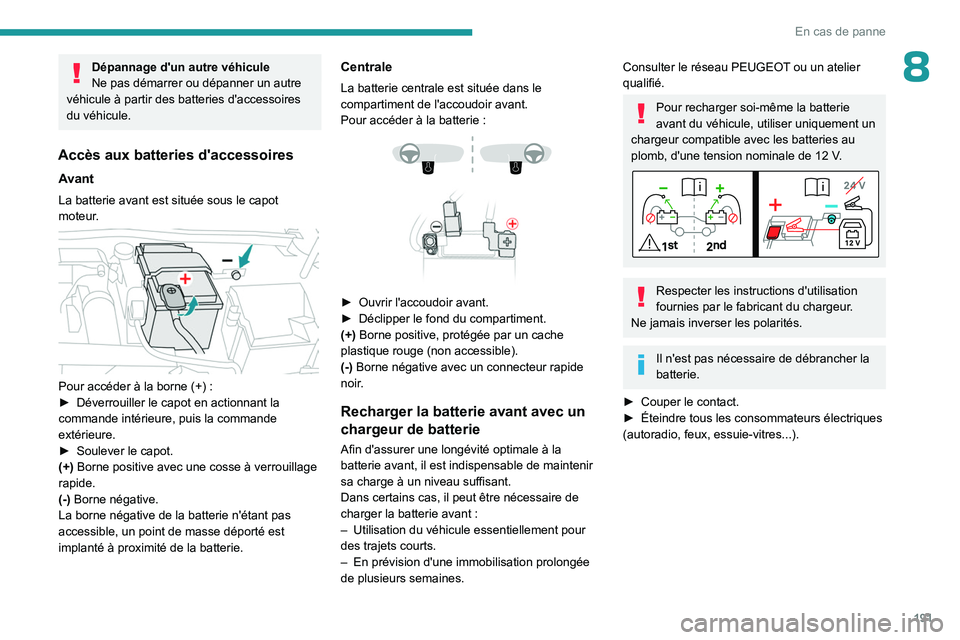

191
En cas de panne
8Dépannage d'un autre véhicule
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries d'accessoires
du véhicule.
Accès aux batteries d'accessoires
Avant
La batterie avant est située sous le capot
moteur.


Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
►

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Centrale
La batterie centrale est située dans le
compartiment de l'accoudoir avant.
Pour accéder à la batterie
:




► Ouvrir l'accoudoir avant.
► Déclipper le fond du compartiment.
(+)
Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
►

Couper le contact.
►


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).

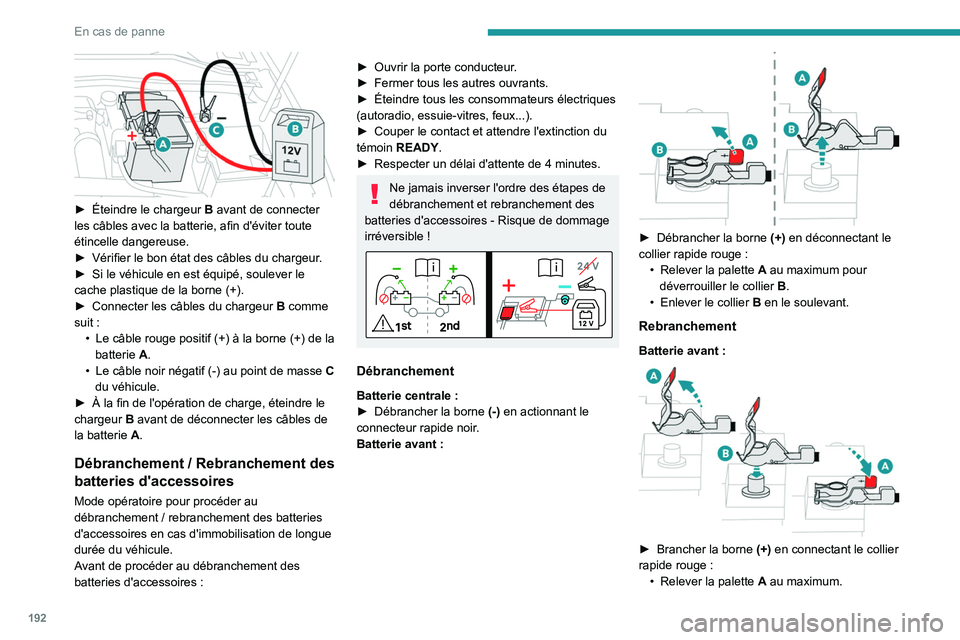

192
En cas de panne

► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
►

Vérifier le bon état des câbles du chargeur
.
►

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
►

Connecter les câbles du chargeur

B
comme
suit
:
•

Le câble rouge positif
(+) à la borne (+) de la
batterie
A.
•

Le câble noir négatif
(-) au point de masse
C

du véhicule.
►

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
Débranchement / Rebranchement des
batteries d'accessoires
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
d'accessoires en cas d'immobilisation de longue
durée du véhicule.
Avant de procéder au débranchement des
batteries d'accessoires
:
► Ouvrir la porte conducteur .
► Fermer tous les autres ouvrants.
►

Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►


Couper le contact et attendre l'extinction du
témoin

READY.
►

Respecter un délai d'attente de 4
minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries d'accessoires
- Risque de dommage
irréversible
!
Débranchement
Batterie centrale :
► Débrancher la borne (-)
en actionnant le
connecteur rapide noir.
Batterie avant
:


► Débrancher la borne (+) en déconnectant le
collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.
Rebranchement
Batterie avant :

► Brancher la borne (+) en connectant le collier
rapide rouge :
•

Relever la palette

A
au maximum.

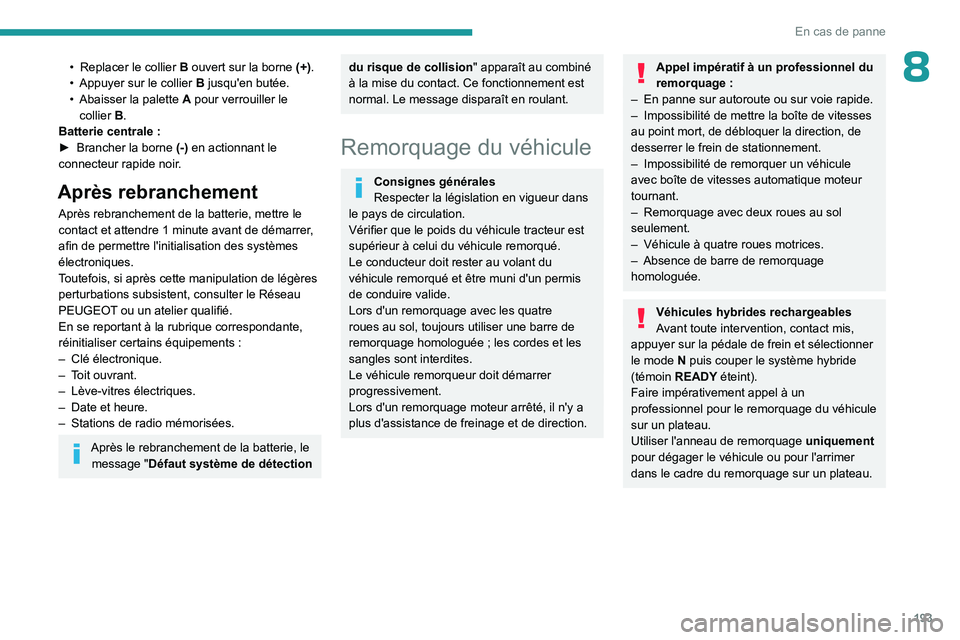

193
En cas de panne
8• Replacer le collier B ouvert sur la borne (+).
• Appuyer sur le collier B jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
Batterie centrale
:
►

Brancher la borne (-)

en actionnant le
connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le Réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé électronique.
–


T
oit ouvrant.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Après le rebranchement de la batterie, le message "Défaut système de détection
du risque de collision " apparaît au combiné
à la mise du contact. Ce fonctionnement est
normal. Le message disparaît en roulant.
Remorquage du véhicule
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée
; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.
Appel impératif à un professionnel du
remorquage :
–

En panne sur autoroute ou sur voie rapide.
–


Impossibilité de mettre la boîte de vitesses
au point mort, de débloquer la direction, de
desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule
avec boîte de vitesses automatique moteur
tournant.
–


Remorquage avec deux roues au sol
seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage
homologuée.
Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).
Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.
Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.

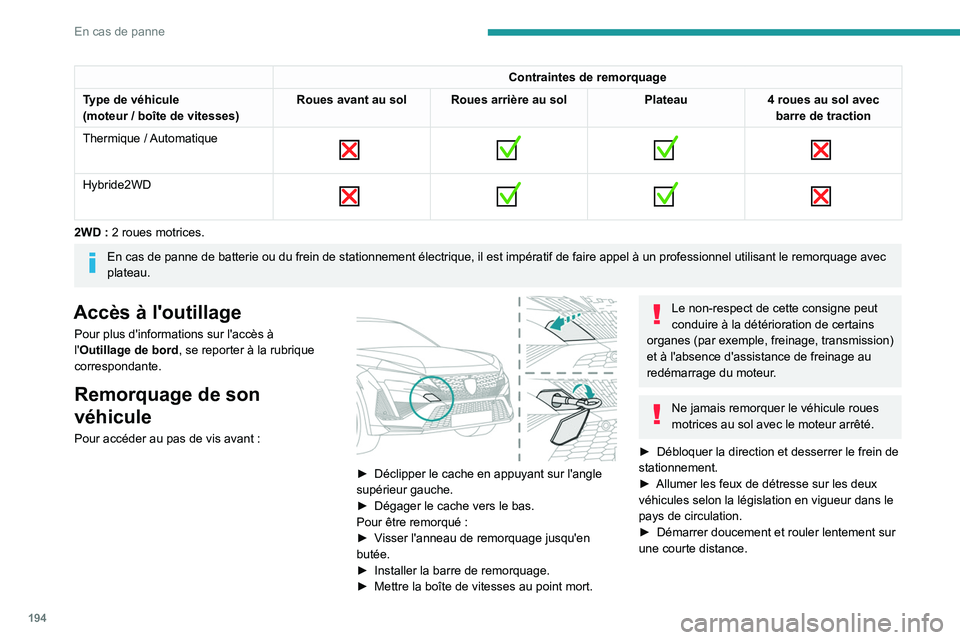

194
En cas de panne
Contraintes de remorquage
Type de véhicule
(moteur

/ boîte de vitesses) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique

/

Automatique


Hybride2WD

2WD : 2 roues motrices.
En cas de panne de batterie ou du frein de stationnement électrique, \
il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau.
Accès à l'outillage
Pour plus d'informations sur l'accès à
l'Outillage de bord
, se reporter à la rubrique
correspondante.
Remorquage de son
véhicule
Pour accéder au pas de vis avant :
► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
►

Dégager le cache vers le bas.
Pour être remorqué

:
►

V
isser l'anneau de remorquage jusqu'en
butée.
►

Installer la barre de remorquage.
►


Mettre la boîte de vitesses au point mort.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (par exemple, freinage, transmission)
et à l'absence d'assistance de freinage au
redémarrage du moteur.
Ne jamais remorquer le véhicule roues
motrices au sol avec le moteur arrêté.
►

Débloquer la direction et desserrer le frein de
stationnement.
►


Allumer les feux de détresse sur les deux
véhicules selon la législation en vigueur dans le
pays de circulation.
►


Démarrer doucement et rouler lentement sur
une courte distance.

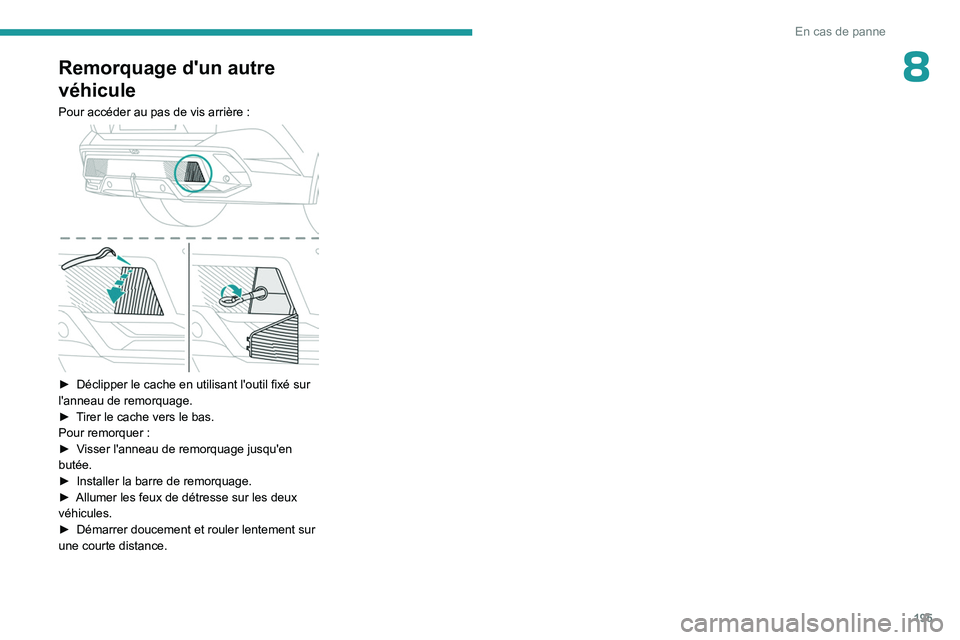

195
En cas de panne
8Remorquage d'un autre
véhicule
Pour accéder au pas de vis arrière :

► Déclipper le cache en utilisant l'outil fixé sur
l'anneau de remorquage.
►

T
irer le cache vers le bas.
Pour remorquer
:
►

V
isser l'anneau de remorquage jusqu'en
butée.
►

Installer la barre de remorquage.
►


Allumer les feux de détresse sur les deux
véhicules.
►


Démarrer doucement et rouler lentement sur
une courte distance.

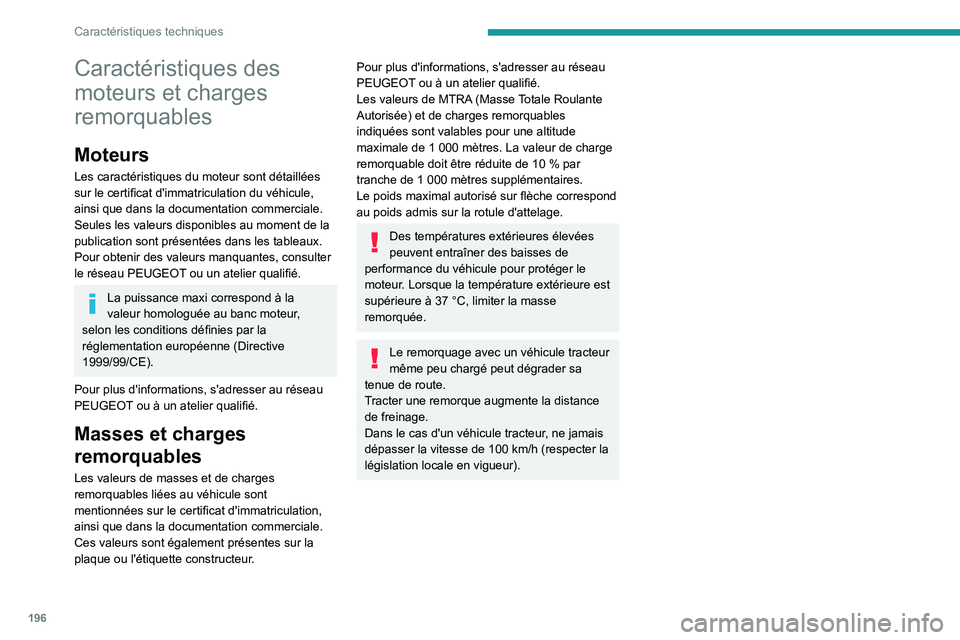

196
Caractéristiques techniques
Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation européenne (Directive
1999/99/CE).
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).

197
Caractéristiques techniques
9Moteurs et charges remorquables - Essence
MoteursPureTech 130 S&SPureTech 215
Boîtes de vitesses EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)
Codes EB2ADTS ATN8 STT Euro
6.4
EB2ADTSI ATN8 STT Euro
6.4EP6FADTXM ATN8 Euro
6.1
Types variantes versions
:
FP… F3… HNS/T
EGP/P
Cylindrée (cm³) 1
1991
598
Puissance maxi.
: norme CEE (kW) 96158
Carburant Sans PlombSans Plomb
Remorque freinée (dans la limite de la MTRA) (kg)
en pente 10 ou 12
% 1
200* - 1 350**600
Remorque non freinée (kg) 725600
Poids maximal autorisé sur flèche (kg) 7070
* Avec attelage monté en accessoires.
** Avec attelage monté en usine.

198
Caractéristiques techniques
Moteurs et charges remorquables - Hybride rechargeable
HYBRID 180 e-EAT8HYBRID 225 e-EAT8
Codes EP6FADTXHPE EATN8 FWD Euro
6.4 EP6FADTXHPD EATN8 FWD Euro 6.4
Types variantes versions

:
F3… DGX/T
DGY/T
Remorque freinée (dans la limite de la MTRA) (kg)
en pente 10 ou 12

% 1
400 1
400
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 7070
Moteur essence PureTech
150 PureTech
180
Boîte de vitesses Automatique électrifiée 8
rapports Automatique électrifiée 8
rapports
Cylindrée (cm³) 1
598 1
598
Puissance maxi

: norme

CEE (kW) 11 0132
Carburant Sans PlombSans Plomb
Moteur électrique
Technologie Synchrone à aimants permanentsSynchrone à aimants permanents
Puissance maxi.

: norme

CEE (kW) 8181
Batterie de traction
Technologie Lithium-IonLithium-Ion
Tension (Vac) 240-400240-400
Capacité installée (kWh) 12,412,4
Puissance combinée (kW) 133165
