2023 PEUGEOT 408 Manuel du propriétaire (in French)

143
Conduite
6Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–
En dépassant un véhicule, l'écart de vitesse
est inférieur à 15

km/h.
–

Le flux de circulation est fluide.
–


En cas de manœuvre de dépassement,
celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
Limites de fonctionnement
Aucune alerte n'est déclenchée dans les
situations suivantes :
–

Présence d'objets immobiles (ex.
: véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


En cas de pare-chocs arrière endommagé.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés.
Ce système ne remplace pas la surveillance
requise par le conducteur. Toujours vérifier
les rétroviseurs et regarder par-dessus ses
épaules avant d'initier un changement de voie
pour éviter un accident.
En cas de retouche de peinture du
pare-chocs arrière, consulter le réseau
PEUGEOT ou un atelier qualifié
; certains
types de peinture pourraient perturber le
fonctionnement des radars.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex.
: forte pluie, grêle,
changements extrêmes de température).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex.

: présence d'un nuage de gouttelettes
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les radars ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur le pare-chocs arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système détecte et signale la proximité
d'obstacles (ex.
: piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.

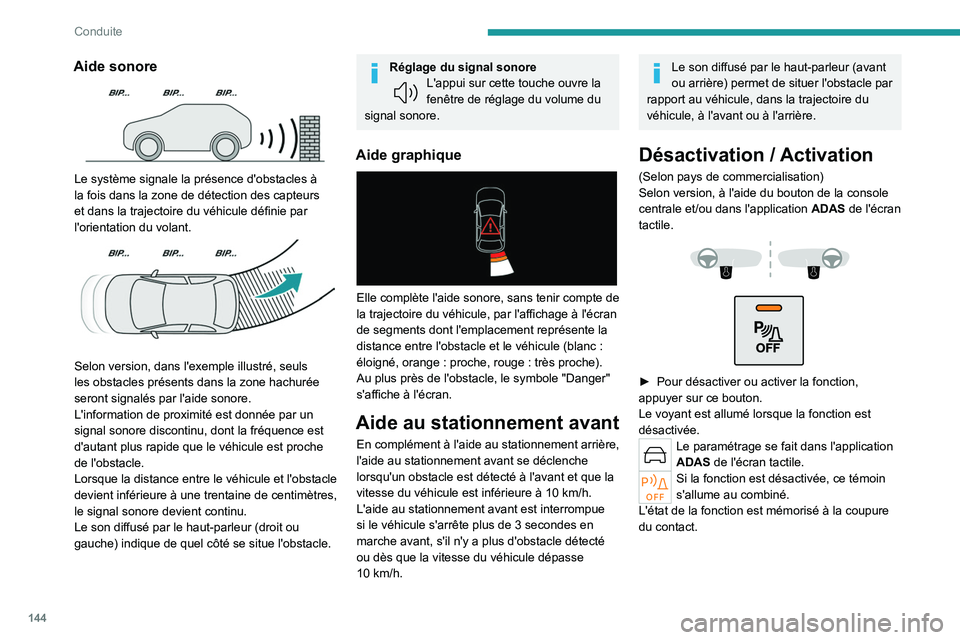

144
Conduite
Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreL'appui sur cette touche ouvre la
fenêtre de réglage du volume du
signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
éloigné, orange
: proche, rouge : très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de 3
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Désactivation / Activation
(Selon pays de commercialisation)
Selon version, à l'aide du bouton de la console
centrale et/ou dans l'application ADAS de l'écran
tactile.




► Pour désactiver ou activer la fonction,
appuyer sur ce bouton.
Le voyant est allumé lorsque la fonction est
désactivée.
Le paramétrage se fait dans l'application
ADAS de l'écran tactile.
Si la fonction est désactivée, ce témoin
s'allume au combiné.
L'état de la fonction est mémorisé à la coupure
du contact.

145
Conduite
6

L'aide au stationnement arrière est
désactivée automatiquement en cas de
branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du Constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
Au démarrage du véhicule, les aides graphique et sonore sont seulement
disponibles après le démarrage de l'écran
tactile.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ces
témoins s'allument au combiné, accompagnés
de l'affichage d'un message et d'un signal
sonore (bip court).
En cas de dysfonctionnement, ce témoin
clignote environ 10 secondes au passage
de la marche arrière.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Visiopark 1
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
À l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches du véhicule
à l'aide d'une caméra, située à l'arrière du
véhicule.




L'écran se divise en 3 parties avec un menu
latéral, une vue contextuelle et une vue de
dessus du véhicule dans son environnement
proche. Les capteurs d'aide
au stationnement complètent
l'information dans la vue de dessus du véhicule.
Différentes vues contextuelles sont disponibles :
–
V
ue zoom automatique.
–
V
ue standard.
–
V
ue panoramique.
En fonction du contexte, le système choisit la
meilleure vue à afficher (standard ou zoom
automatique).
À tout moment, pendant la manoeuvre, le type
de vue est modifiable.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide de la caméra, les alentours proches
du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus du véhicule dans son
environnement proche est créée en temps réel
(sur le côté de l'écran), au fur et à mesure de la
progression du véhicule.
Cette vue permet de faciliter l'alignement du
véhicule lors du stationnement et de percevoir

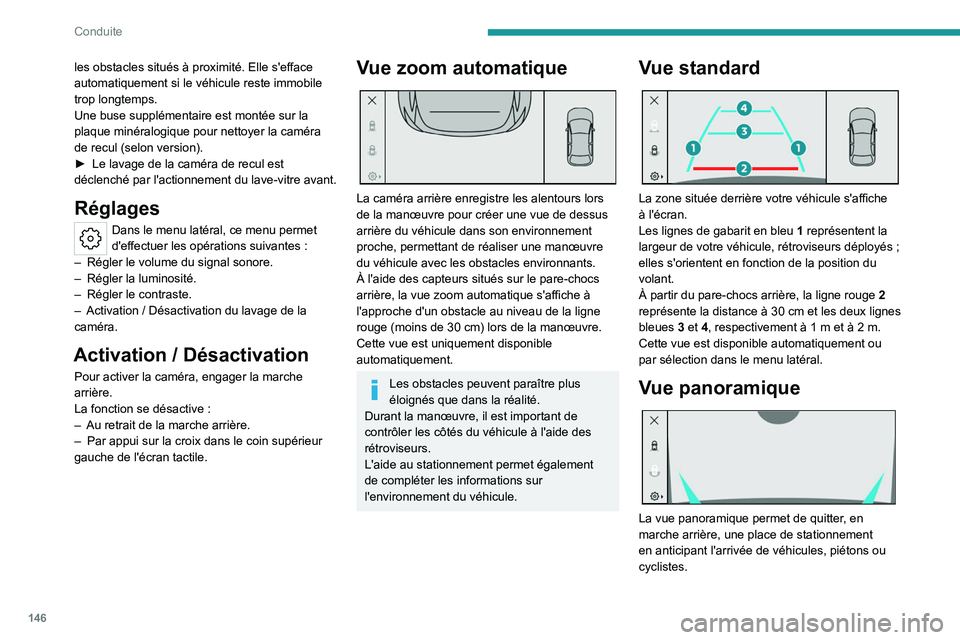

146
Conduite
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Une buse supplémentaire est montée sur la
plaque minéralogique pour nettoyer la caméra
de recul (selon version).
►
Le lavage de la caméra de recul est
déclenché par l'actionnement du lave-vitre avant.
Réglages
Dans le menu latéral, ce menu permet
d'effectuer les opérations suivantes :
–

Régler le volume du signal sonore.
–


Régler la luminosité.
–


Régler le contraste.
–


Activation
/ Désactivation du lavage de la
caméra.
Activation / Désactivation
Pour activer la caméra, engager la marche
arrière.
La fonction se désactive
:
–

Au retrait de la marche arrière.
–


Par appui sur la croix dans le coin supérieur
gauche de l'écran tactile.
Vue zoom automatique

La caméra arrière enregistre les alentours lors
de la manœuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manœuvre
du véhicule avec les obstacles environnants.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue zoom automatique s'affiche à
l'approche d'un obstacle au niveau de la ligne
rouge (moins de 30
cm) lors de la manœuvre.
Cette vue est uniquement disponible
automatiquement.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible automatiquement ou
par sélection dans le menu latéral.
Vue panoramique

La vue panoramique permet de quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.

147
Conduite
6Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Cette vue est disponible uniquement par
sélection dans le menu latéral.

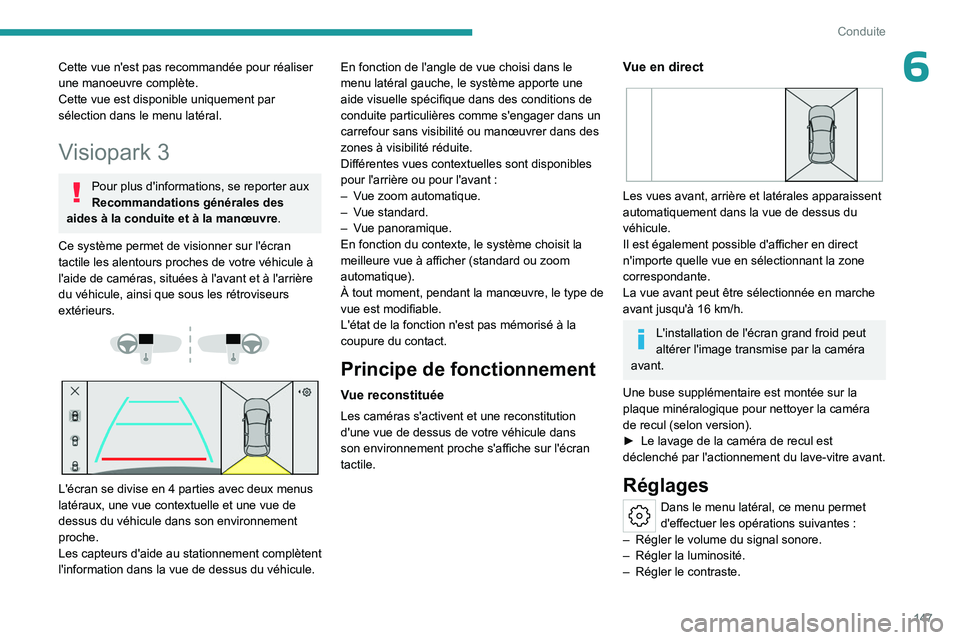

Visiopark 3
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
Ce système permet de visionner sur l'écran
tactile les alentours proches de votre véhicule à
l'aide de caméras, situées à l'avant et à l'arrière
du véhicule, ainsi que sous les rétroviseurs
extérieurs.




L'écran se divise en 4 parties avec deux menus
latéraux, une vue contextuelle et une vue de
dessus du véhicule dans son environnement
proche.
Les capteurs d'aide
au stationnement complètent
l'information dans la vue de dessus du véhicule. En fonction de l'angle de vue choisi dans le
menu latéral gauche, le système apporte une
aide visuelle spécifique dans des conditions de
conduite particulières comme s'engager dans un
carrefour sans visibilité ou manœuvrer dans des
zones à visibilité réduite.
Différentes vues contextuelles sont disponibles
pour l'arrière ou pour l'avant
:
–
V
ue zoom automatique.
–
V
ue standard.
–
V
ue panoramique.
En fonction du contexte, le système choisit la
meilleure vue à afficher (standard ou zoom
automatique).
À tout moment, pendant la manœuvre, le type de
vue est modifiable.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement
Vue reconstituée
Les caméras s'activent et une reconstitution
d'une vue de dessus de votre véhicule dans
son environnement proche s'affiche sur l'écran
tactile.
Vue en direct

Les vues avant, arrière et latérales apparaissent
automatiquement dans la vue de dessus du
véhicule.
Il est également possible d'afficher en direct
n'importe quelle vue en sélectionnant la zone
correspondante.
La vue avant peut être sélectionnée en marche
avant jusqu'à 16
km/h.
L'installation de l'écran grand froid peut
altérer l'image transmise par la caméra
avant.
Une buse supplémentaire est montée sur la
plaque minéralogique pour nettoyer la caméra
de recul (selon version).
►

Le lavage de la caméra de recul est
déclenché par l'actionnement du lave-vitre avant.
Réglages
Dans le menu latéral, ce menu permet
d'effectuer les opérations suivantes :
–

Régler le volume du signal sonore.
–


Régler la luminosité.
–


Régler le contraste.

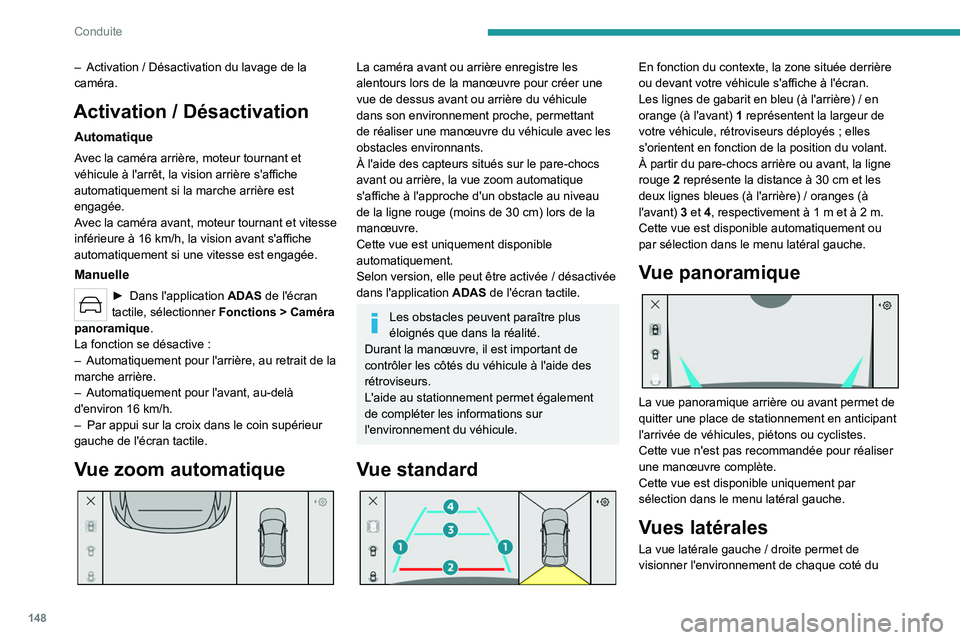

148
Conduite
– Activation / Désactivation du lavage de la
caméra.
Activation / Désactivation
Automatique
Avec la caméra arrière, moteur tournant et
véhicule à l'arrêt, la vision arrière s'affiche
automatiquement si la marche arrière est
engagée.
Avec la caméra avant, moteur tournant et vitesse
inférieure à 16
km/h, la vision avant s'affiche
automatiquement si une vitesse est engagée.
Manuelle
► Dans l'ap plication ADAS de l'écran
tactile, sélectionner Fonctions
> Caméra
panoramique.
La fonction se désactive
:
–

Automatiquement pour l'arrière, au retrait de la
marche arrière.
–


Automatiquement pour l'avant, au-delà
d'environ 16

km/h.
–

Par appui sur la croix dans le coin supérieur
gauche de l'écran tactile.
Vue zoom automatique

La caméra avant ou arrière enregistre les
alentours lors de la manœuvre pour créer une
vue de dessus avant ou arrière du véhicule
dans son environnement proche, permettant
de réaliser une manœuvre du véhicule avec les
obstacles environnants.
À l'aide des capteurs situés sur le pare-chocs
avant ou arrière, la vue zoom automatique
s'affiche à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.
Cette vue est uniquement disponible
automatiquement.
Selon version, elle peut être activée
/ désactivée
dans l'application ADAS de l'écran tactile.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue standard

En fonction du contexte, la zone située derrière
ou devant votre véhicule s'affiche à l'écran.
Les lignes de gabarit en bleu (à l'arrière) / en
orange (à l'avant) 1 représentent la largeur de
votre véhicule, rétroviseurs déployés
; elles
s'orientent en fonction de la position du volant.
À partir du pare-chocs arrière ou avant, la ligne
rouge 2 représente la distance à 30
cm et les
deux lignes bleues (à l'arrière) / oranges (à
l'avant) 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible automatiquement ou
par sélection dans le menu latéral gauche.
Vue panoramique

La vue panoramique arrière ou avant permet de
quitter une place de stationnement en anticipant
l'arrivée de véhicules, piétons ou cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Cette vue est disponible uniquement par
sélection dans le menu latéral gauche.
Vues latérales
La vue latérale gauche / droite permet de
visionner l'environnement de chaque coté du

149
Conduite
6véhicule (ex. : trottoir, muret, autre véhicule
stationné à côté).


► Sélectionner la vue concernée dans la vue de
dessus du véhicule.
La zone sélectionnée passe en jaune et la vue
latérale apparaît au milieu de l'écran.
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Alerte de trafic arrière
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


À l'engagement de la marche arrière moteur
tournant ou pendant une marche arrière jusqu'à
10
km/h, ce système avertit de l'approche
d'obstacles (exemple
: piéton, cycliste, véhicule,
camion, moto) dans les zones d'angles morts
du véhicule, grâce aux radars implantés dans le
pare-chocs.
Le système détecte les obstacles en mouvement
à plus de 3
km/h à une distance maximale de
40
m.
Le système fonctionne en complément des
fonctions Aide au stationnement, Visiopark 1 ou
Visiopark 3 (selon version).
Pour plus d'informations sur les fonctions Aide
au stationnement, Visiopark 1 ou Visiopark 3,
se reporter aux rubriques correspondantes.
Le conducteur doit surveiller son
environnement avant et pendant toute la
manœuvre. Rouler lentement et prudemment
en marche arrière en cas de visibilité faible ou
nulle.
Principe de fonctionnement



Lorsqu'un obstacle en approche est détecté,
le symbole 1 ou 2 clignote dans l'écran tactile,
dans la vue de l'Aide au stationnement ou dans
les différentes vues contextuelles des fonctions
Visiopark 1 ou Visiopark 3 (selon version).
Le symbole est complété par un signal sonore
lorsque le véhicule recule.
Un obstacle est en approche dans
la zone d'angle mort sur le côté
arrière droit

/ arrière gauche ou des deux côtés
du véhicule.
En cas de dysfonctionnement de ces fonctions
d'affichage visuel, de l'écran tactile, ou si le
conducteur désactive les vues de ces fonctions
sur l'écran tactile, la détection d'un obstacle en
approche est toujours signalée par le signal
sonore lorsque le véhicule est en marche arrière.
Activation / Désactivation
Le paramétrage se fait dans l'application
ADAS de l'écran tactile.
L'état du système est mémorisé à la coupure du
contact.

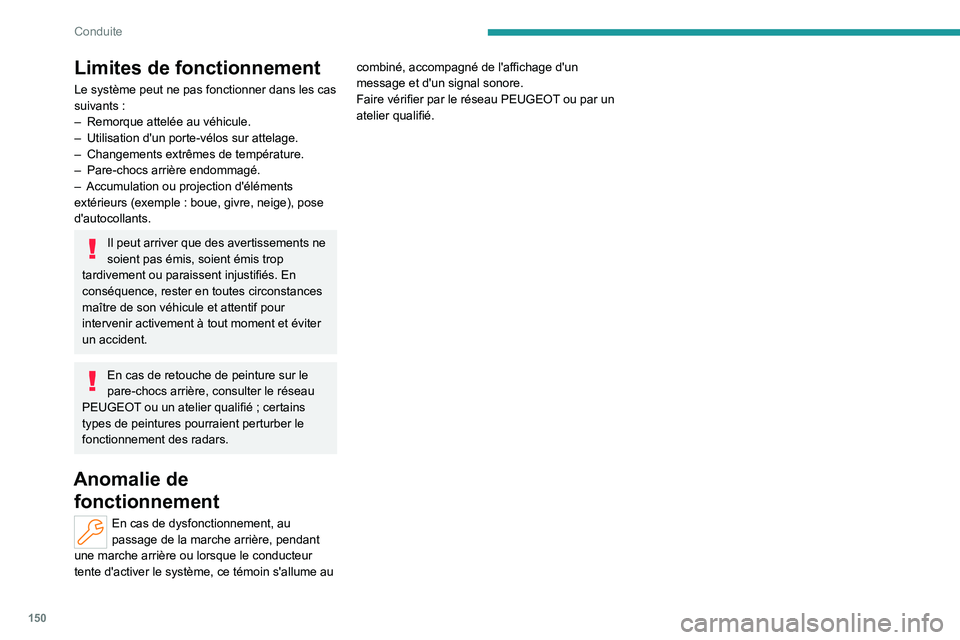

150
Conduite
Limites de fonctionnement
Le système peut ne pas fonctionner dans les cas
suivants :
–

Remorque attelée au véhicule.
–


Utilisation d'un porte-vélos sur attelage.
–


Changements extrêmes de température.
–


Pare-chocs arrière endommagé.
–


Accumulation ou projection d'éléments
extérieurs (exemple

: boue, givre, neige), pose
d'autocollants.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés. En
conséquence, rester en toutes circonstances
maître de son véhicule et attentif pour
intervenir activement à tout moment et éviter
un accident.
En cas de retouche de peinture sur le
pare-chocs arrière, consulter le réseau
PEUGEOT ou un atelier qualifié
; certains
types de peintures pourraient perturber le
fonctionnement des radars.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, pendant
une marche arrière ou lorsque le conducteur
tente d'activer le système, ce témoin s'allume au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
