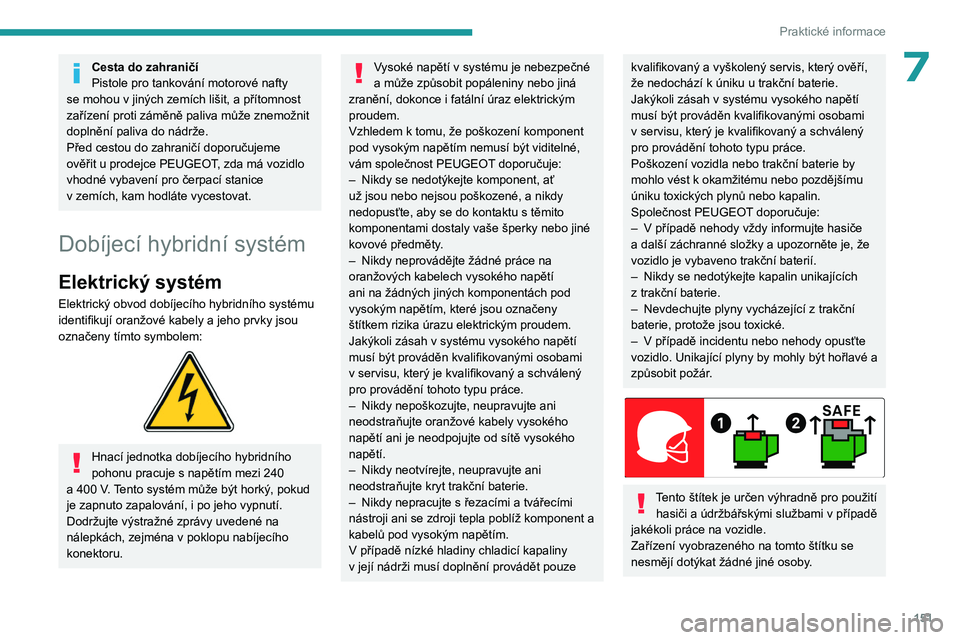

151
Praktické informace
7Cesta do zahraničí
Pistole pro tankování motorové nafty
se mohou v
jiných zemích lišit, a přítomnost
zařízení proti záměně paliva může znemožnit
doplnění paliva do nádrže.
Před cestou do zahraničí doporučujeme
ověřit u prodejce PEUGEOT, zda má vozidlo
vhodné vybavení pro čerpací stanice
v

zemích, kam hodláte vycestovat.
Dobíjecí hybridní systém
Elektrický systém
Elektrický obvod dobíjecího hybridního systému
identifikují oranžové kabely a jeho prvky jsou
označeny tímto symbolem:


Hnací jednotka dobíjecího hybridního
pohonu pracuje s napětím mezi 240
a

400 V. Tento systém může být horký, pokud
je zapnuto zapalování, i
po jeho vypnutí.
Dodržujte výstražné zprávy uvedené na
nálepkách, zejména v
poklopu nabíjecího
konektoru.
Vysoké napětí v systému je nebezpečné
a může způsobit popáleniny nebo jiná
zranění, dokonce i
fatální úraz elektrickým
proudem.
Vzhledem k
tomu, že poškození komponent
pod vysokým napětím nemusí být viditelné,
vám společnost PEUGEOT doporučuje:
–

Nikdy se nedotýkejte komponent, ať
už jsou nebo nejsou poškozené, a nikdy
nedopusťte, aby se do kontaktu s

těmito
komponentami dostaly vaše šperky nebo jiné
kovové předměty.
–

Nikdy neprovádějte žádné práce na
oranžových kabelech vysokého napětí
ani na žádných jiných komponentách pod
vysokým napětím, které jsou označeny
štítkem rizika úrazu elektrickým proudem.
Jakýkoli zásah v

systému vysokého napětí
musí být prováděn kvalifikovanými osobami
v

servisu, který je kvalifikovaný a schválený
pro provádění tohoto typu práce.
–

Nikdy nepoškozujte, neupravujte ani
neodstraňujte oranžové kabely vysokého
napětí ani je neodpojujte od sítě vysokého
napětí.
–


Nikdy neotvírejte, neupravujte ani
neodstraňujte kryt trakční baterie.
–


Nikdy nepracujte s
řezacími a tvářecími
nástroji ani se zdroji tepla poblíž komponent a
kabelů pod vysokým napětím.
V

případě nízké hladiny chladicí kapaliny
v

její nádrži musí doplnění provádět pouze kvalifikovaný a vyškolený servis, který ověří,
že nedochází k úniku u trakční baterie.
Jakýkoli zásah v
systému vysokého napětí
musí být prováděn kvalifikovanými osobami
v
servisu, který je kvalifikovaný a schválený
pro provádění tohoto typu práce.
Poškození vozidla nebo trakční baterie by
mohlo vést k
okamžitému nebo pozdějšímu
úniku toxických plynů nebo kapalin.
Společnost PEUGEOT doporučuje:
–

V
případě nehody vždy informujte hasiče
a další záchranné složky a upozorněte je, že
vozidlo je vybaveno trakční baterií.
–

Nikdy se nedotýkejte kapalin unikajících
z

trakční baterie.
–

Nevdechujte plyny vycházející z
trakční
baterie, protože jsou toxické.
–

V
případě incidentu nebo nehody opusťte
vozidlo. Unikající plyny by mohly být hořlavé a
způsobit požár.


Tento štítek je určen výhradně pro použití hasiči a údržbářskými službami v případě
jakékoli práce na vozidle.
Zařízení vyobrazeného na tomto štítku se
nesmějí dotýkat žádné jiné osoby.

152
Praktické informace
V případě nehody nebo nárazu do
podvozku vozidla
V těchto situacích může dojít k vážnému
poškození elektrického obvodu nebo
akumulátoru pohonu.
Co nejdříve zastavte, jakmile to je bezpečné,
a

vypněte zapalování.
Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.
Mytí vozidla
Před mytím vozidla vždy ověřte, že je
zavřen poklop nabíjecího konektoru.
Vozidlo nikdy nemyjte během nabíjení jeho
baterie.
Vysokotlaké mytí aut
Abyste zabránili poškození elektrických
součástek, je výslovně zakázáno používat
vysokotlaké mycí přístroje na motorový
prostor nebo na spodní část vozidla.
Při mytí karoserie nepoužívejte tlak větší než
80 barů.
Do nabíjecí zástrčky ani konektoru nesmí
nikdy vniknout voda či prach - riziko
usmrcení elektrickým proudem nebo požáru!
Nikdy nepřipojujte / neodpojujte nabíjecí
zástrčku ani kabel mokrýma rukama - riziko
usmrcení elektrickým proudem!
Akumulátor pohonu
Lithium-iontový (Li-ion) akumulátor pohonu
ukládá elektrickou energii potřebnou k pohánění
vozidla.
Nachází se v
zavazadlovém prostoru.
Dojezdová vzdálenost akumulátoru pohonu
se liší v
závislosti na stylu jízdy, trase, použití
zařízení tepelného komfortu a stárnutí materiálu
jeho součástí.
Na stárnutí akumulátoru pohonu má vliv
několik parametrů, například klimatické
podmínky a ujetá vzdálenost.
V zájmu zachování optimální dojezdové
vzdálenosti a výdrže trakční baterie vám
společnost PEUGEOT
doporučuje:
–

Nenabíjejte baterii svého elektrického
vozidla každý den na úplné maximum
(nabíjejte trakční baterii co nejčastěji na
úroveň pod 80

%).
–

Nevybíjejte baterii do úplného minima.
–


Neodstavujte vozidlo na delší dobu (více
než 12

hodin) s vysokou nebo nízkou úrovní
nabití trakční baterie. Preferujte úroveň nabití
mezi 20
a 40 %.
–

Omezte využívání rychlého nabíjení.
–


Nevystavujte vozidlo teplotám nižším než
-30


°C nebo vyšším než +60 °C na déle než
24

hodin.
–

Nenabíjejte vozidlo při teplotách pod
bodem mrazu (kromě případů, kdy vozidlo
předtím bylo více než 20 minut v provozu)
nebo nad +30 °C.
–

Nevyužívejte trakční baterii vozidla jako
generátor energie.
–


Nenabíjejte trakční baterii vozidla pomocí
generátoru.
V případě poškození trakční baterie
Je přísně zakázáno, abyste vozidlo sami
opravovali.
Nedotýkejte se kapalin unikajících z
baterie,
ale v
případě jejich styku s pokožkou ji ihned
umyjte dostatečným množstvím vody a co
nejdříve se obraťte na lékaře.
Nechte systém zkontrolovat prodejcem
PEUGEOT či kvalifikovaným servisem.
Likvidace trakční baterie
Trakční baterie je navržena tak, aby při
dodržování doporučení společnosti PEUGEOT
vydržela fungovat po celou dobu životnosti
vozidla.
Pokud by bylo nezbytné baterii vyměnit, zeptejte
se dealera značky PEUGEOT na pokyny k
její
likvidaci. V
případě nesprávné likvidace hrozí
riziko závažných popálení, úrazu elektrickým
proudem a poškození životního prostředí.
Společnost PEUGEOT v
souladu s příslušnými
regulacemi zajišťuje ve spolupráci
s
kvalifikovanými operátory sekundární využití
nebo recyklaci této komponenty.

153
Praktické informace
7Poklop nabíjecího
konektoru
Poklop nabíjecího konektoru se na vozidle
nachází na levé zadní straně.


1.Tlačítko pro aktivaci odloženého nabíjení
2. Indikátor potvrzující zamknutí zástrčky v
nabíjecím konektoru.
Svítí červeně: zástrčka je správně zasunuta
a uzamknuta.
Bliká červeně: zástrčka není správně
zasunuta nebo ji nelze zamknout.
3. Nabíjecí konektor
4. Světelné indikátory


Stav
světelných
indikátorů Význam
Svítí bíle. Uvítací osvětlení při otevření poklopu
Svítí modře. Odložené nabíjení
Bliká zeleně. Probíhá nabíjení
Svítí zeleně. Nabíjení je dokončeno
Svítí červeně. Porucha
V případě nárazu do poklopu nabíjecího
konektoru (byť mírného) jej nepoužívejte.
Nabíjecí konektor nerozebírejte ani
neupravujte – hrozí nebezpečí zasažení
elektrickým proudem a/nebo požáru!
Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.
Nabíjecí kabely, zásuvky a
nabíječky
Trakční baterii lze nabíjet pomocí několika
různých typů kabelů.
Nabíjecí kabel dodaný s
vozidlem je kompatibilní
s
elektroinstalacemi v zemi prodeje. Pokud
cestujete do zahraničí, ověřte si kompatibilitu
místních elektroinstalací s
nabíjecím kabelem
v
následujících tabulkách. Pro získání příslušného nabíjecího kabelu(ů) se
obraťte na prodejce PEUGEOT či kvalifikovaný
servis.
Identifikační štítky na nabíjecích
zásuvkách / konektorech
Na vozidle, nabíjecím kabelu a nabíječce jsou
identifikační štítky, které uživatele informují o
tom, které zařízení je třeba použít.




Význam jednotlivých identifikačních štítků je
následující:

154
Praktické informace
Identifikační štítekUmístěníKonfiguraceTyp napájení / rozmezí napětí
C
Nabíjecí konektor (strana vozidla) Typ 2Střídavý proud
< 480 V (efektivní hodnota)

C
Nabíjecí zásuvka (strana nabíječky) Typ 2Střídavý proud
< 480 V (efektivní hodnota)
Typy nabíjení
Typ kabelu KompatibilitaTechnické údaje
Nabíjecí kabel režimu 2 s integrovanou řídicí
jednotkou


Identifikační štítek C na nabíjecím konektoru (strana vozidla) Klasická elektrická zásuvka (v
závislosti na zemi).


Nabíjecí proud je omezen na max. 10 A.
Zásuvka typu „Green'Up“.


Nabíjecí proud je omezen na max. 16 A.

155
Praktické informace
7Typ kabeluKompatibilitaTechnické údaje
Nabíjecí kabel režimu 3


Identifikační štítky C na nabíjecím konektoru
(strana vozidla) a na zásuvce (strana nabíječky) Zásuvka jednotky pro zrychlené nabíjení.


Nabíjecí proud je omezen na max. 32 A.
Jednotka pro zrychlené nabíjení W
allbox.


Po připojení vozidla se na přístrojové
desce zobrazí odhadovaná doba
nabíjení. Může se lišit v
závislosti na různých
faktorech, jako je venkovní teplota nebo
kvalita elektrické sítě.
Při venkovní teplotě nižší než -10
°C
doporučujeme vozidlo připojit co nejdříve,
neboť může dojít k
výraznému prodloužení
doby nabíjení. Trakční baterie se nemusí plně
dobít.Kabel pro domácí nabíjení (režim 2)
U kabelu nesmí dojít k jeho poškození a
musí být v
bezvadném stavu.
V

případě poškození kabel nepoužívejte
a

požádejte o jeho výměnu prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Jednotka pro zrychlené nabíjení
(režim 3)
Jednotku pro zrychlené nabíjení nerozebírejte
ani neupravujte - riziko usmrcení elektrickým
proudem anebo požáru!
Další informace o způsobu použití jednotky
pro zrychlené nabíjení najdete v její
uživatelské příručce.

156
Praktické informace
Řídicí jednotka (režim 2)

POWER
Zelená: elektrické připojení sestaveno; lze
zahájit nabíjení.
CHARGE
Bliká zelená: probíhá nabíjení nebo je
zaktivována předběžná úpravy teploty.
Svítí zelená: nabíjení dokončeno.
FAULT
Červená: chyba, nabíjení není povoleno
nebo musí být ihned zastaveno. Ověřte, že je
vše správně připojeno a že nedošlo k
závadě
elektrického systému.
Pokud indikátor nezhasne, obraťte se na dealera
vozů PEUGEOT nebo kvalifikovaný servis.
Při zapojení nabíjecího kabelu do domácí
zásuvky se krátce rozsvítí všechny indikátory.
Pokud se žádné indikátory nerozsvítí,
zkontrolujte jistič domácí zásuvky:
–

Pokud došlo k
vypnutí jističe, požádejte
revizního elektrotechnika o kontrolu vhodnosti elektrického systému a případné provedení
potřebných oprav.
–

Pokud k
vypnutí jističe nedošlo, přestaňte
používat nabíjecí kabel a obraťte se na dealera
vozidel PEUGEOT nebo kvalifikovaný servis.
Štítek řídicí jednotky – doporučení
Před použitím si přečtěte příručku.
1. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem!
2. Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30
mA.
3. Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
4. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
5. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.
6. Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V
nabíjecím kabelu
nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový. 7.
Tento nabíjecí kabel nikdy neponořujte do
vody.
8. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou,
měničem napětí ani poškozenou elektrickou
zásuvkou.
9. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
10. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
11 . Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
12. Tento nabíjecí kabel používejte pouze
s
vozidly PEUGEOT.
13. Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
14. Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
Štítek řídicí jednotky – Stav kontrolek
Stav kontrolky
Nesvítí

Svítí

157
Praktické informace
7Stav kontrolky
Bliká

POWER CHARGE FAULT SymbolPopis

Řídicí jednotka není připojená ke zdroji elektrické
energie nebo elektrická energie není k dispozici
ze sítě.


(zelená)


(zelená)


(červená)


Řídicí jednotka aktuálně provádí automatický test
své funkčnosti.


(zelená)


Řídicí jednotka je připojená k síti nebo k síti a
elektrickému vozidlu, ale neprobíhá nabíjení.


(zelená)


(zelená)



Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo se nabíjí nebo u něj probíhá
předběžná úprava teploty.


(zelená)


(zelená)



Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo čeká na nabíjení nebo se jeho
nabíjení dokončilo.

158
Praktické informace
POWERCHARGE FAULT SymbolPopis

(červená)


Porucha řídicí jednotky. Nabíjení není povoleno.
Pokud se po ručním resetování znovu objeví
chybová kontrolka, musí řídicí jednotku před
dalším nabíjením zkontrolovat dealer značky
PEUGEOT.


(zelená)


(zelená)


(červená)


Řídicí jednotka je v diagnostickém režimu.
Postup ručního resetování
Řídicí jednotku je možné resetovat současným odpojením nabíjecího konektoru a zásuvky na zdi.
Pak znovu připojte napřed zásuvku na zdi. Další informace naleznete v

příručce.
Nabíjení trakční baterie
(dobíjecí hybridní pohon)
Princip fungování
Pro úplné nabití dodržujte postup nabíjení bez
jeho přerušení, dokud se automaticky neukončí.
Nabíjení může být zahájeno ihned (standardně),
nebo jej lze odložit.
Odložené nabíjení se nastavuje přes
dotykovou obrazovku nebo aplikaci
MYPEUGEOT APP.
Po připojení vozidla se na přístrojové desce
zobrazí následující údaje:
–

Stav nabití trakční baterie (%).
–


Zbývající dojezdová vzdálenost (km nebo
míle).
– Odhadovaná doba nabíjení (výpočet může
několik sekund trvat).
–

Rychlost nabíjení (km nebo míle získané za
hodinu).
Po přepnutí přístrojové desky do pohotovostního
režimu lze tyto údaje znovu zobrazit odemknutím
vozidla či otevřením dveří.
Průběh nabíjení lze také sledovat pomocí
aplikace MYPEUGEOT APP.
Více informací o
dálkově ovládaných
doplňkových funkcích najdete v
příslušné
kapitole.
Komfortní režim
Když je vozidlo připojeno, lze zapnout
zapalování a několik hodin používat některé
funkce, jako je audiosystém či telematický
systém a klimatizace.
Nízká úroveň nabití / jízda
Jízda s příliš nízkou úrovní nabití trakční
baterie může vést k
poruchám vozidla, které
mohou mít za následek nehody nebo vážná
zranění. Dbejte VŽDY na to, aby trakční
baterie měla dostatečnou úroveň nabití.
Nízká úroveň nabití / parkování
Při venkovní teplotě pod nulou se
v

případě nízké úrovně nabití (méně než
20

%) nedoporučuje parkovat s vozidlem
venku po dobu delší než několik hodin.
