2022 YAMAHA YZF-R7 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-2
3
SAU10474
Interruptor principal/bloqueo de
d irecciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU84034
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA El o los faros se encenderán cuando
arranque el motor.
 Para evitar el drenaje de la batería, no
deje la llave en la posición de encendi-
do con el motor parado.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU73800
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
ON
OFF
LOCK
1. Empujar.
2. Girar.12
UBEBS0S0.book Page 2 Friday, July 2, 2021 10:18 AM

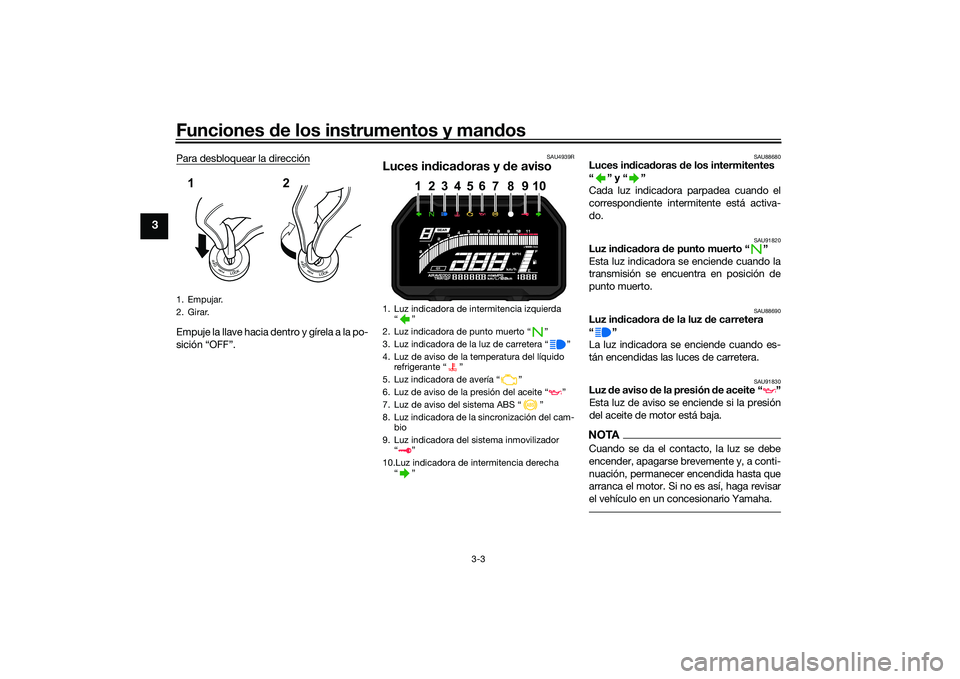

Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la direcciónEmpuje la llave hacia de ntro y gírela a la po-
sición “OFF”.
SAU4939R
Luces in dica doras y de aviso
SAU88680
Luces in dica doras de los intermitentes
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU91820
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU88690
Luz ind icadora de la luz de carretera
“”
La luz indicadora se enciende cuando es-
tán encendidas las luces de carretera.
SAU91830
Luz de aviso d e la presión de aceite “ ”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.NOTACuando se da el contacto, la luz se debe
encender, apagarse brevemente y, a conti-
nuación, permanecer encendida hasta que
arranca el motor. Si no es así, haga revisar
el vehículo en un concesionario Yamaha.
1. Empujar.
2. Girar.12
1. Luz indicadora de intermitencia izquierda

Funciones de los instrumentos y man dos
3-4
3
ATENCIÓN
SCA21211
Si la luz de aviso se encien de cuan do el
motor está en marcha, pare el motor y
compruebe el nivel de aceite. Si el nivel
d e aceite está bajo, aña da una canti dad
suficiente de aceite del tipo recomen da-
d o. Si la luz d e aviso permanece encen-
d id a después de añad ir aceite, pare el
motor y haga revisar el vehículo en un
concesionario Yamaha.
SAU88880
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
(Véase la página 6-39).
En los vehículos con ventilador del radia-
dor, el o los ventiladores se activan auto-
máticamente en función de la temperatura
del líquido refrigerante.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha.
ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.
SAU91840
Luz ind icadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl sistema de diagnóstico incorporado
controla de forma sensible el motor para
detectar deterioro o fallos del sistema de control de emisiones. Por tanto, la MIL pue-
de encenderse o parpadear debido a modi-
ficaciones del vehículo, falta de
mantenimiento o uso excesivo o inadecua-
do de la motocicleta. Para evitarlo, tenga
en cuenta estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
 Mantenga correctamente la cadena
de transmisión.
 Mantenga la presión correcta de los
neumáticos.
 Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
UBEBS0S0.book Page 4 Friday, July 2, 2021 10:18 AM

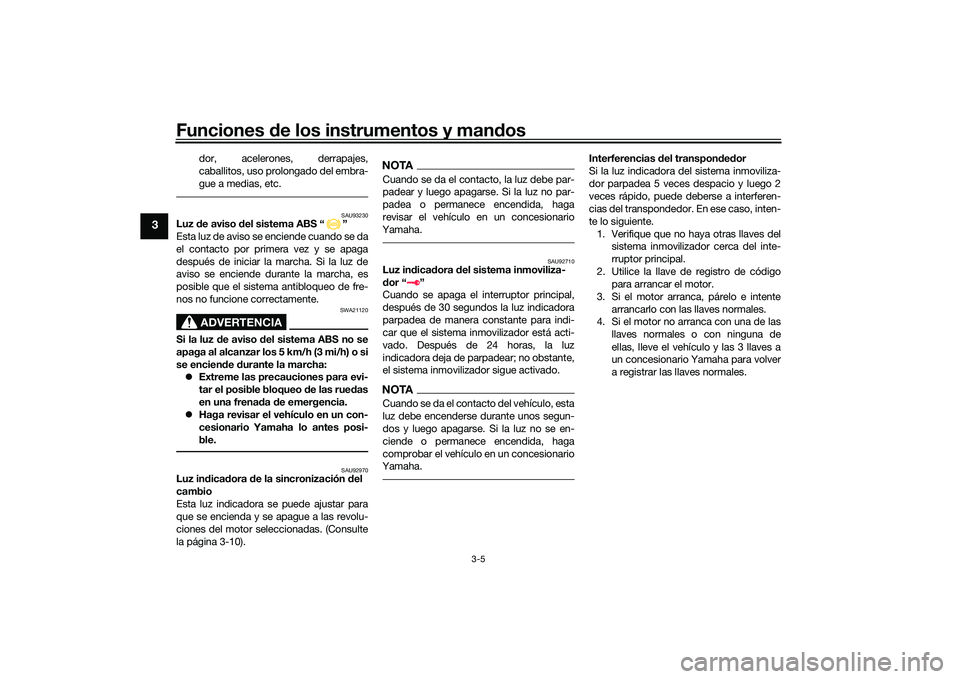

Funciones de los instrumentos y man dos
3-5
3
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU93230
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA21120
Si la luz d e aviso del sistema ABS no se
apaga al alcanzar los 5 km/h ( 3 mi/h) o si
se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU92970
Luz in dica dora de la sincronización d el
cambio
Esta luz indicadora se puede ajustar para
que se encienda y se apague a las revolu-
ciones del motor seleccionadas. (Consulte
la página 3-10).
NOTACuando se da el contacto, la luz debe par-
padear y luego apagarse. Si la luz no par-
padea o permanece encendida, haga
revisar el vehículo en un concesionario
Yamaha.
SAU92710
Luz ind icadora del sistema inmoviliza-
d or “ ”
Cuando se apaga el interruptor principal,
después de 30 segundos la luz indicadora
parpadea de manera constante para indi-
car que el sistema inmovilizador está acti-
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
Interferencias del transpon ded or
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente. 1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranc a, párelo e intente
arrancarlo con la s llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
UBEBS0S0.book Page 5 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y man dos
3-6
3
SAU92981
In dica dor multifunción
La unidad del indicador multifunción tam-
bién está provista de un modo de ajuste de
la luminosidad de la pantalla y de la luz in-
dicadora de la sincronización del cambio.
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.
SAU92991
NOTAEl indicador multifunción se controla me-

más información.
SAU93001
Cambio de las uni dad es de in dicación
Las unidades de indicación se pueden
cambiar entre kilómetros y millas. Para
cambiar las unidades, abra el cuentakiló-
metros o un cuentakilómetros parcial en la
pantalla multifunción y, a continuación,
mantenga pulsado el interruptor “SEL”
hasta que cambien las unidades.
SAU86831
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
SAU87170
Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
1. Indicador de la marcha seleccionada
2. Velocímetro
3. Tacómetro
4. Indicador de gasolina
5. Reloj
6. Visor multifunción
7. Indicador de cambio rápido “QS” (si está equipado)
1
2
3
45
6
7
1. Interruptor

Funciones de los instrumentos y man dos
3-7
3
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 10000 r/min
SAU86841
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando quedan aproximadamente 2.5 L
(0.66 US gal, 0.55 Imp.gal) de gasolina, el
último segmento comienza a parpadear.
Ponga gasolina lo antes posible.
NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del nivel de gaso-
lina parpadean repetidamente. En ese ca-
so, haga revisar el vehículo en un
concesionario Yamaha.
SAU93011
Reloj
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora1. Quite el contacto.
2. Mientras mantiene pulsado el inte- rruptor “RES”, dé el contacto. Siga
manteniendo pulsado el interruptor
“RES” hasta que los dígitos de las ho-
ras empiecen a parpadear. 3. Utilice el interruptor “SEL” para ajus-
tar las horas.
4. Pulse el interruptor “RES”; los dígitos de los minutos comienza a parpadear.
5. Utilice el interruptor “SEL” para ajus-
tar los minutos.
6. Pulse el interruptor “RES” para confir- mar el ajuste.
SAU87391
Indica dor de la marcha selecciona da
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “–” y mediante la luz indicadora
de punto muerto.
1. Indicador de gasolina
1
1. Reloj
1
1. Indicador de la marcha seleccionada
1
UBEBS0S0.book Page 7 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y man dos
3-8
3
SAU93021
In dica dor de cambio rápi do “QS” (si está
equipa do)
Este indicador se enciende cuando se acti-
va el cambio rápido.
SAU93730
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:
 un cuentakilómetros (ODO)
 dos cuentakilómetros parciales (TRIP
1 y TRIP 2)
 un cuentakilómetros parcial en reser-
va de gasolina (TRIP F)
 indicación del consumo instantáneo
de gasolina (km/L, L/100 km o MPG)
 indicación del consumo medio de ga-
solina (AVE_ _._ km/L, AVE_ _._ L/100
km o AVE_ _ _._ MPG)
 indicación de la temperatura del líqui-
do refrigerante (_ _ °C)
 indicación de la temperatura del aire
(Air_ _ °C)
Utilice el interruptor “SEL” para cambiar la
indicación en el orden siguiente:
ODO  TRIP 1  TRIP 2  TRIP F  km/L
o L/100 km o MPG  AVE_ _._ km/L o
AVE_ _._ L/100 km o AVE_ _._ MPG  _ _
°C  Air_ _ °C  ODO
NOTAEl cuentakilómetros en reserva de ga-
solina solo se muestra cuando hay
poca gasolina.
 Utilice el interruptor “RES” para cam-
biar la indicación en el orden inverso.
SAU86890
Cuentakilómetros
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.NOTAEl cuentakilómetros se bloquea cuando lle-
ga a 999999 y no se puede poner a cero.
SAU89142
Cuentakilómetros parciales
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
Para poner a cero un cuentakilómetros par-
cial, cambie la indicación al cuentakilóme-
tros parcial que desee poner a cero y, a
continuación, pulse el interruptor “RES”
hasta que se ponga a cero.NOTALos cuentakilómetros parciales se ponen a
cero y siguen contando cuando llegan a
9999.9.
SAU89152
Cuentakilómetros parcial de reserva d e
gasolina
Si el último segmento del indicador de ga-
solina comienza a parpadear, la indicación
cambia automáticamente a cuentakilóme-
1. Indicador de cambio rápido “QS” (si está equipado)
1. Visor multifunción
1
1
UBEBS0S0.book Page 8 Friday, July 2, 2021 10:18 AM

Funciones de los instrumentos y man dos
3-9
3
tros en reserva de gasolina “TRIP F” y em-
pieza a contar la distancia recorrida desde
ese punto.
Para poner a cero el cuentakilómetros en
reserva de gasolina, cambie la pantalla al
cuentakilómetros en reserva de gasolina y,
a continuación, pulse el interruptor “RES”
hasta que se ponga a cero.NOTASi no pone a cero el cuentakilómetros par-
cial de reserva de gasolina de forma ma-
nual, se pondrá a cero automáticamente y
desaparecerá de la pantalla después de re-
postar y recorrer 5 km (3 mi).
SAU89181
Pantalla del consumo instantáneo d e
gasolina Esta pantalla muestra el consumo de gaso-
lina en las condiciones de marcha actuales.
Se puede ajustar para que lo indique en
“km/L” o en “L/100 km”, o en “MPG” cuan-
do se utilizan millas. Para cambiar las uni-
dades de medida del consumo de
gasolina, mantenga pulsado el interruptor
“SEL” hasta que cambien las unidades.
 “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km.
 “MPG”: distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina.
NOTAA menos de 10 km/h (6 mi/h), la indicación

SAU87790
NOTALa indicación de consumo instantáneo de
gasolina debe utilizarse únicamente a
modo de referencia ge neral. No utilice esta
indicación para estimar la distancia que
puede recorrer con la cantidad actual de
gasolina en el depósito.
SAU89192
Pantalla del consumo me dio de gasolina
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció. La indicación del consumo medio
de gasolina puede ser en “AVE_ _._ km/L”
o “AVE_ _._ L/100 km” o “AVE_ _._ MPG”
cuando se utilizan millas. Para cambiar las
unidades de medida del consumo de gaso-
lina, mantenga pulsado el interruptor “SEL”
hasta que cambien las unidades.  “AVE_ _._ km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
 “AVE_ _._ L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.
 “AVE_ _._ MPG”: distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
1. Pantalla del consumo instantáneo de gasoli-
na
1
1. Pantalla del consumo medio de gasolina
1
UBEBS0S0.book Page 9 Friday, July 2, 2021 10:18 AM
