2022 YAMAHA YZF-R7 Instructieboekje (in Dutch)

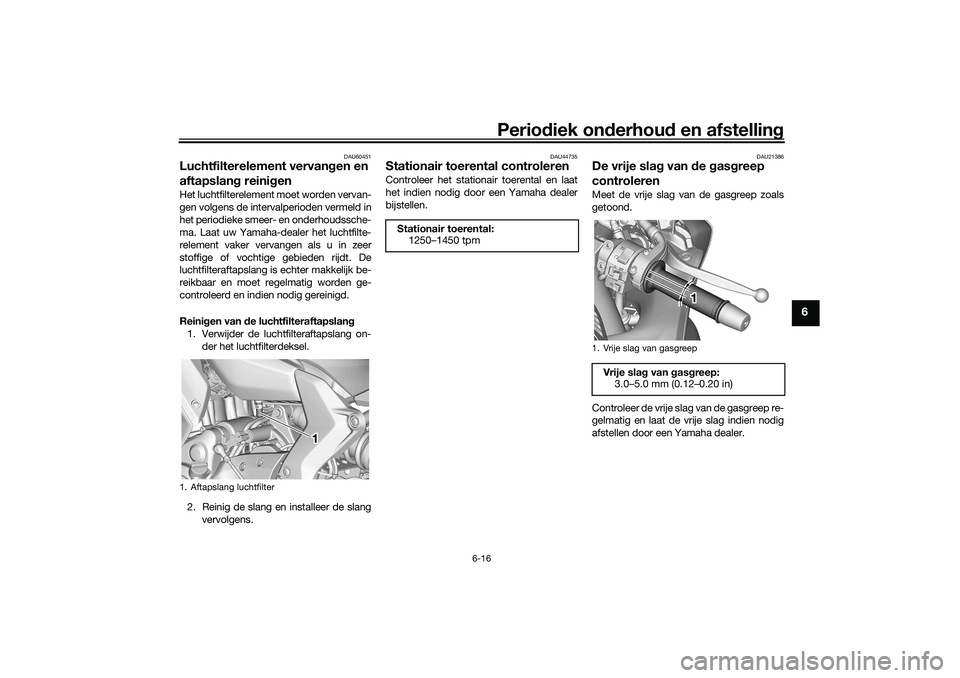

Periodiek onderhoud en afstelling
6-16
6
DAU60451
Luchtfilterelement vervangen en
aftapslang reinigenHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Laat uw Yamaha-dealer het luchtfilte-
relement vaker vervangen als u in zeer
stoffige of vochtige gebieden rijdt. De
luchtfilteraftapslang is echter makkelijk be-
reikbaar en moet regelmatig worden ge-
controleerd en indien nodig gereinigd.
Reinigen van de luchtfilteraftapslang1. Verwijder de luchtfilteraftapslang on- der het luchtfilterdeksel.
2. Reinig de slang en installeer de slang vervolgens.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
1. Aftapslang luchtfilter
1 1 1
Stationair toerental:1250–1450 tpm
1. Vrije slag van gasgreep
Vrije slag van gasgreep:3.0–5.0 mm (0.12–0.20 in)
1 1 1
UBEBD0D0.book Page 16 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-17
6
DAU21403
KlepspelingDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg. De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
 De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.Bandenspanning bij koude banden:
1 persoon:
Voor:250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personen: Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting: Vo e r t u i g :162 kg (357 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
UBEBD0D0.book Page 17 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-18
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
 De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
 Rijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
UBEBD0D0.book Page 18 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-19
6
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.
 Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
 Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om te voorkomen dat de
banden onder het rijden leeglopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met specia-
le banden die geschikt zijn voor zeer
hoge rijsnelheden. Let op het volgende
om deze banden zo effectief mogelijk te
kunnen gebruiken.
 Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
 Nieuwe banden kunnen op bepaal-
de wegoppervlakken een relatief
slechte grip hebben totdat ze zijn
“ingereden”. Aangeraden wordt om
na montage van een nieuwe band
ongeveer 100 km (60 mi) voorzichtig
te rijden alvorens weer sneller te
gaan.
 Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
 Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Voorband:
Maat:120/70ZR17M/C 58W
Fabrikant/model: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Achterband: Maat:180/55ZR17M/C 73W
Fabrikant/model: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
UBEBD0D0.book Page 19 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-20
6
DAU22083
Vrije slag van de koppelingshen-
del afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppelings-
hendel.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme te
controleren.
DAU37914
Vrije slag van remhendel contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:5.0–10.0 mm (0.20–0.39 in)2 2 2 (a) (a)
1 (a)
(b) (b) (b)
1
1. Geen vrije slag remhendel
1
UBEBD0D0.book Page 20 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-21
6
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dea-
ler.
DAU22393
Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-1. Slijtage-indicator remblok
1
1
UBEBD0D0.book Page 21 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-22
6
tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
VoorremAchterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
 Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
 Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1 1 1
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
1 1 1
UBEBD0D0.book Page 22 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-23
6
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
 Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
 Pas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-
stoppen.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
UBEBD0D0.book Page 23 Friday, July 2, 2021 1:24 PM
