2022 YAMAHA YZF-R7 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-2
3
DAU10474

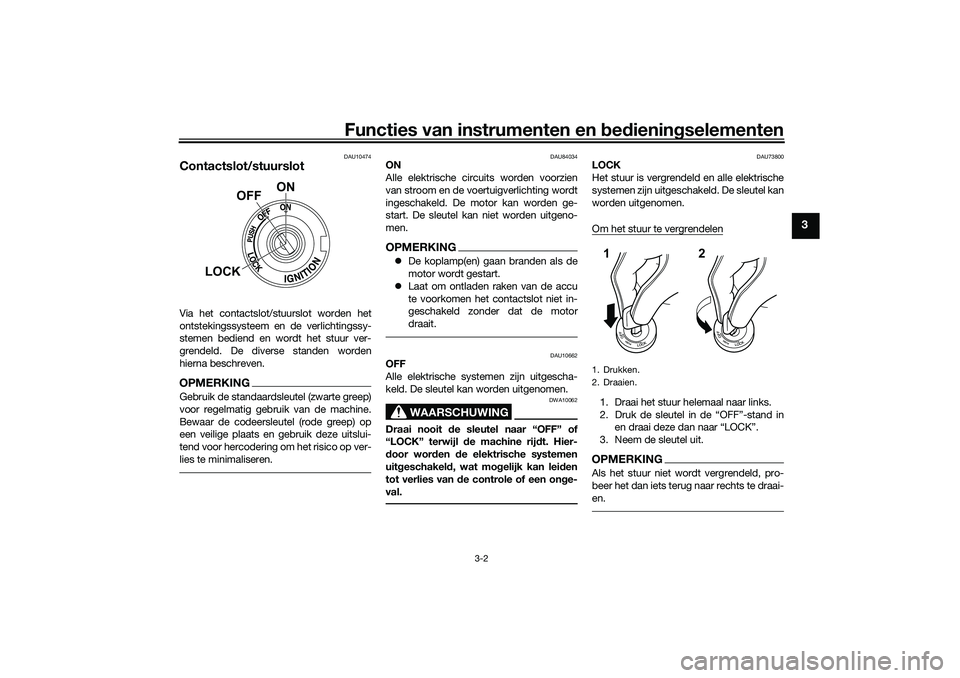

Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU84034
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.OPMERKING De koplamp(en) gaan branden als de
motor wordt gestart.
 Laat om ontladen raken van de accu
te voorkomen het contactslot niet in-
geschakeld zonder dat de motor
draait.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van d e controle of een on ge-
val.
DAU73800
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
UBEBD0D0.book Page 2 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
Het stuur ontgrendelenDruk de sleutel in en draai deze naar “OFF”.
DAU4939R
Controlelampjes en waarschu-
win gslampjes
DAU88680
Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje ga at knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU91820
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU88690
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU91830
Waarschuwin gslampje olie druk “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is.OPMERKINGAls de machine wordt ingeschakeld moet
dit lampje gaan branden, kort uitgaan, en
dan blijven branden totdat de motor is ge-
start. Laat als dit niet het geval is de machi-
ne nakijken door een Yamaha dealer.LET OP
DCA21211
Als het waarschuwin gslampje gaat
b ran den terwijl d e motor draait, stop dan
d e motor en controleer het olieniveau.
Vul als het olieniveau laa g is vol doen de
olie van het aan bevolen type bij. Als het
waarschuwin gslampje na het b ijvullen
1. Drukken.
2. Draaien.12
1. Controlelampje linker richtingaanwijzer

Functies van instrumenten en bed ienin gselementen
3-4
3
van olie blijft bran den, stop d an de motor
en laat d e machine nakijken door een
Yamaha dealer.
DAU88880
Waarschuwin gslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 6-37.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
DAU91840
Storin gsin dicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine. Vraag
in dat geval een Yamaha dealer het boord-
diagnosesysteem te controleren. Het elek-
trische circuit van het
waarschuwingslampje kan worden gecon-
troleerd door de machinevoeding in te
schakelen. Het lampje moet enkele secon-
den oplichten en dan uitgaan. Als het lamp-
je niet gaat branden wanneer de
machinevoeding wordt ingeschakeld of
blijft branden, vraag dan uw Yamaha dealer
om de machine na te kijken.LET OP
DCA26820
Verlaa g als het MIL beg int te knipperen
het motortoerental om scha de aan het
uitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem
detecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over- matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
 Probeer niet om de software of de
motorregeleenheid aan te passen.
 Monteer geen elektrische accessoires
die de motorregeling beïnvloeden.
 Gebruik geen aftermarket-accessoi-
res of -onderdelen zoals veringen,
bougies, verstuivers, uitlaatsystemen
etc.
 Wijk niet af van de aandrijflijnspecifi-
caties (ketting, tandwielen, wielen,
banden etc.).
 Breng geen wijzigingen aan in de O2-
sensor, het luchtinlaatsysteem of on-
derdelen van het uitlaatsysteem (kata-
lysatoren of EXUP etc.), en verwijder
deze niet.
 Onderhoud de aandrijfketting goed.
 Zorg dat de banden op de juiste span-
ning blijven.
 Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de
UBEBD0D0.book Page 4 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU93230
ABS-waarschuwin gslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA21120
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelheid van 5 km/h (3
mi/h) he bt bereikt of als het waarschu-
win gslampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichtig om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU92970
Controlelampje schakelmoment
Dit controlelampje kan zo worden ingesteld
dat het bij geselecteerde motortoerentallen
aan- of uitgaat. (Zie pagina 3-11.)
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje knipperen en vervolgens uitgaan.
Als het lampje niet gaat knipperen of blijft
branden, vraag dan uw Yamaha dealer om
de machine te controleren.
DAU92710
Controlelampje start blokkerin g“”
Als het contactslot wordt uitgeschakeld,
gaat het controlelampje na 30 seconden
continu knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld. Het
controlelampje stopt na 24 uur met knippe-
ren, maar het startblokkeersysteem blijft in-
geschakeld.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.Storin g in het transpon dersi gnaal
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
UBEBD0D0.book Page 5 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bed ienin gselementen
3-6
3
DAU92981
Multifunctionele meter
De multifunctionele meter is ook voorzien
van een instelmodus voor de displayhel-
derheid en het contro lelampje schakelmo-
ment.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
DAU92991
OPMERKINGDe functies van de multifunctionele meter
worden geregeld met de schakelaar

DAU93001
De weer gave-eenhe den wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen. Om te wisselen
tussen weergave-eenheden stelt u het mul-
tifunctionele display in op de kilometerteller
of een ritteller, en houdt u vervolgens de
schakelaar “SEL” ingedrukt totdat de weer-
gave-eenheden wijzigen.
DAU86831
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Aanduiding ingeschakelde versnelling
2. Snelheidsmeter
3. Toerenteller
4. Brandstofniveaumeter
5. Klok
6. Multifunctioneel display
7. Indicator snelschakelen “QS” (indien aanwe- zig)
1
2
3
45
6
7
1. Schakelaar

Functies van instrumenten en bed ienin gselementen
3-7
3
DAU87170
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl d e toe-
renteller in de ro de zone wijst.
Ro de zone: 10000 tpm en ho ger
DAU86841
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de brandstoftank aanwe-
zig is. De displaysegmenten van de
brandstofniveaumeter verdwijnen van “F”
(vol) naar “E” (leeg) naarmate het brand-
stofniveau verder daalt. Als er ongeveer
2.5 L (0.66 US gal, 0.55 Imp.gal) brandstof
in de brandstoftank over is, gaat het laatste
segment knipperen. Vul zo snel mogelijk
brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU93011
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Zet de machine uit.
2. Houd de schakelaar “RES” ingedrukt en schakel de machine in. Blijf de
schakelaar “RES” ingedrukt houden
totdat de urenaanduiding begint te
knipperen.
3. Gebruik de schakelaar “SEL” om de uren in te stellen.
4. Druk op de schakelaar “RES” en de minutenaanduiding zal gaan knippe-
ren.
5. Gebruik de schakelaar “SEL” om de minuten in te stellen.
1. Toerenteller
2. Rode zone toerenteller
1
2
1. Brandstofniveaumeter
1
1. Klok
1
UBEBD0D0.book Page 7 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
6. Druk op de schakelaar “RES” om de
instelling te bevestigen.
DAU87391
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje.
DAU93021
In dicator snelschakelen “QS” (in dien
aanwezi g)
Deze indicator gaat branden als het snel-
schakelsysteem wordt ingeschakeld.
DAU93730
Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:
 een kilometerteller (ODO)
 twee rittellers (TRIP 1 en TRIP 2)
 een brandstofreserve-ritteller (TRIP F)
 een weergave van het huidige brand-
stofverbruik (km/L, L/100 km of MPG)
 een weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _ _._ MPG)
 een weergave koelvloeistoftempera-
tuur (_ _ °C)
 een weergave luchttemperatuur (Air_
_ °C)
Druk op de schakelaar “SEL” om de weer-
gave te wisselen in de onderstaande volg-
orde:
ODO → TRIP 1 → TRIP 2 → TRIP F → km/L
of L/100 km of MPG → AVE_ _._ km/L of
AVE_ _._ L/100 km of AVE_ _._ MPG → _ _
°C → Air_ _ °C → ODO
OPMERKING De brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
 Gebruik de schakelaar “RES” om de
weergave in de omgekeerde volgorde
te wisselen.
1. Aanduiding ingeschakelde versnelling
1
1.
zig)
1. Multifunctioneel display
1
1
UBEBD0D0.book Page 8 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU86890
Kilometerteller
De kilometerteller toont de totale afstand
die door de machine is afgelegd.OPMERKINGDe kilometert eller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU89142
Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
de schakelaar “RES” ingedrukt totdat de
terugstelling plaatsvindt.OPMERKINGDe rittellers worden te ruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU89152
Bran dstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven. Om de brandstofreserve-ritteller terug te
stellen, wisselt u naar de weergave van de
brandstofreserve-ritteller en houdt u de
schakelaar “RES” ingedrukt totdat de te-
rugstelling plaatsvindt.
OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km
(3 mi) hebt gereden.
DAU89181
Weer
gave hui dig b ran dstofver bruik
Deze weergave toont het brandstofverbruik
onder de huidige rijomstandigheden. De
weergave kan worden ingesteld op “km/L”
of “L/100 km”, of “MPG” wanneer mijlen
worden gebruikt. Houd om te wisselen tus- sen de eenheden voor het brandstofver-
bruik de schakelaar “SEL” ingedrukt totdat
de eenheid wordt gewijzigd.
 “km/L”: de afstand die kan worden af-
gelegd op 1.0 L brandstof.
 “L/100 km”: de hoeveelheid brandstof
die nodig is om 100 km af te leggen.
 “MPG”: de afstand die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt

DAU87790
OPMERKINGHet huidige verbruik dient alleen gebruikt te
worden als algemene referentie. Gebruik
dit getal niet om de afstand te schatten die
met de huidige brandstoftank kan worden
afgelegd.
1. Weergave huidig brandstofverbruik
1
UBEBD0D0.book Page 9 Friday, July 2, 2021 1:24 PM
