Periodiskt underhåll och justering
7-30
7
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU68231
BatteriVIKTIGT
MCA22960
Använd bara det originalbatteri från
YAMAHA som specificeras. Om du an-
vänder ett annat batteri kan det bli fel på
IMU och motorn kan stanna. Batteriet sitter placerat under förarsadeln.
(Se sidan 4-35.)VIKTIGT
MCA22970
IMU-enheten är placerad under batte-
riet. Den kan inte underhållas av använ-
daren och är mycket känslig, därför
avråder vi dig från att ta bort batterilådan
eller att du hanterar IMU-enheten direkt.
Ta inte bort, ändra eller placera
främmande material i eller runt bat-
terilådan.
 Utsätt inte IMU-enheten för kraftiga
stötar och var försiktig när du han-
terar batteriet.
 Täck inte över IMU-ventilationshå-
let och rengör det inte med tryck-
luft.
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
1. Batteriets plusledning (röd)
2. Batteriets minusledning (svart)
3. Batteri
3
1
2
UB3LM1M0.book Page 30 Monday, August 2, 2021 10:38 AM

Periodiskt underhåll och justering
7-31
7
• INVÄRTES: Drick stora mängdermjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.
För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU66594

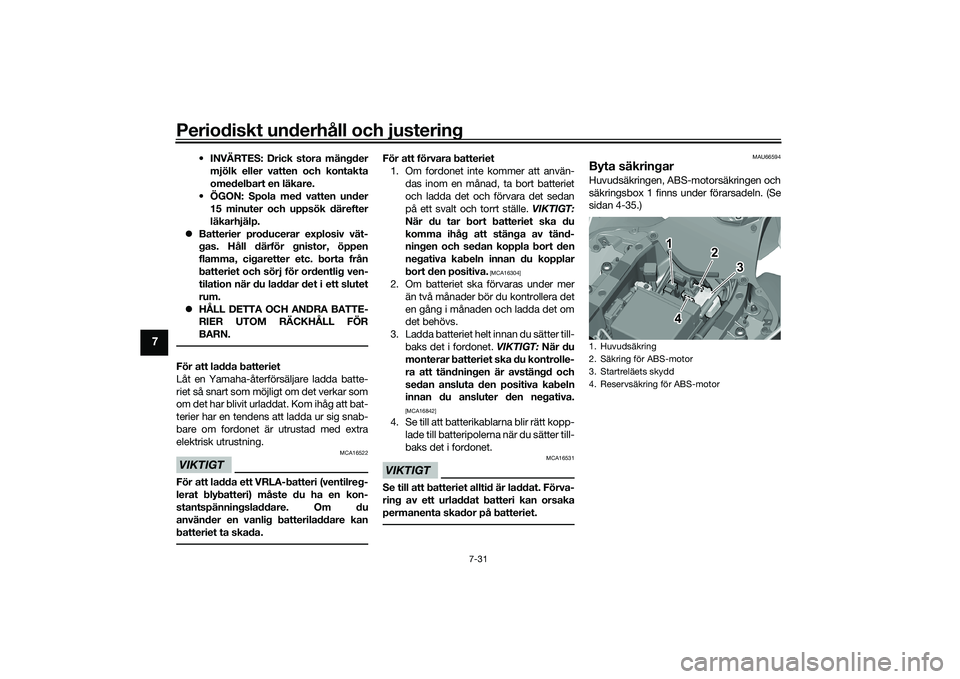

Byta säkringarHuvudsäkringen, ABS-motorsäkringen och
säkringsbox 1 finns under förarsadeln. (Se
sidan 4-35.)1. Huvudsäkring
2. Säkring för ABS-motor
3. Startreläets skydd
4. Reservsäkring för ABS-motor
14
3
2
UB3LM1M0.book Page 31 Monday, August 2, 2021 10:38 AM

Periodiskt underhåll och justering
7-32
7
Komma åt huvudsäkringen och ABS-mo-torsäkringen1. Ta bort passagerarsadeln och föra-rens sadel. (Se sidan 4-35.)
2. Ta bort batteriskyddet genom att los-
sa bultarna. 3. Ta bort panelen genom att ta bort
snabbfästenas skruvar.
TIPSFör att komma åt säkringen för ABS-motor
måste du ta bort startreläets skydd genom
att dra det uppåt.Säkringsbox 2 är placerad bakom panel A.
(Se sidan 7-9.)
Om en säkring är sönder, byt ut den enligt
följande.
1. Säkringsbox 1
2. ABS-solenoidsäkring
3. Säkring för bränsleinsprutningssystemet
4. Säkring för ETV (elektriskt gasspjäll)
5. Reservsäkring (för klocka och ECU)
6. Säkring för underordnad kylfläktmotor
7. Motorsäkring för kylfläkt
8. Reservsäkring
8 2
3
4
5
6
7
1
1. Batteriskydd
2. Bult
1. Snabbf

Periodiskt underhåll och justering
7-33
7
1. Vrid tändningsnyckeln till läge “OFF”och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
Säkringar:
Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 15.0 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för underordnad kylfläktmo-
tor: 10.0 A
Säkring för ABS-motor:
30.0 A
Säkring för varningsblinkers: 7.5 A
ABS ECU-säkring: 7.5 A
ABS-solenoidsäkring:
15.0 A
SCU-säkring: 7.5 A (YZF1000D)
Säkring för bränsleinsprutningssys-
temet: 15.0 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
UB3LM1M0.book Page 33 Monday, August 2, 2021 10:38 AM

Periodiskt underhåll och justering
7-34
7
MAU67122
FordonsbelysningDenna modell är helt utrustad med LED-be-
lysning.
Strålkastarna, parkeringsljusen, körrikt-
ningsvisarna, broms-/bakljuset och num-
merskyltsbelysningen är alla LED-lampor.
Det finns inga lampor som användaren kan
byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en Yamaha-
återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
TIPSDen högra strålkastaren tänds när
ljusblink-/LAP-knappen “ /LAP”
trycks in eller avbländningskontakten
ställs in på “ ” (helljus).
 Parkeringsljusen är konstruerade att
tonas ned när R1 går in i viloläge.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
1. Parkeringsljus
2. Strålkastare
12
1. Dep

Periodiskt underhåll och justering
7-35
7
MAU25872

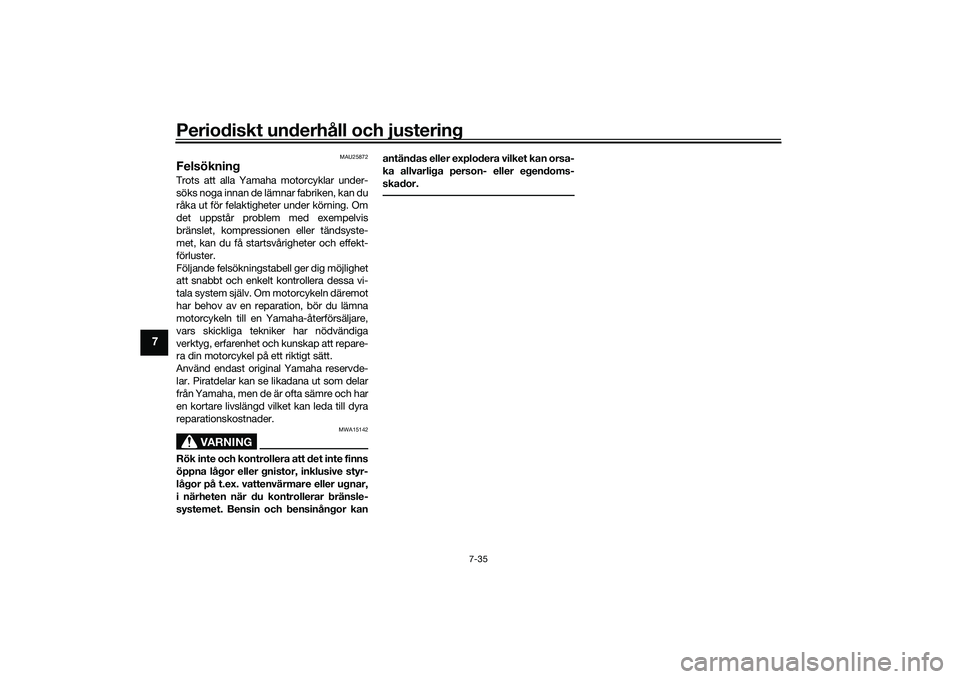

FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
