Funktionen der Instru mente un d Be dienun gselemente
4-5
4
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Metha-
nolhaltiger Gasohol sollte nicht verwendet
werden, da er Motor- oder Kraftstoffsys-
temprobleme verursachen kann.
Füllen des Kraftstofftanks
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi- ons
gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere od er
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
1
2
UB4B83G0.book Page 5 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-6
4
GAU13414
Kraftstofftank-Belüftun gs-
schlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Den Schlauchanschluss prüfen.
 Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
 Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU41281
KraftstoffhahnDer Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist zwei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft. ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet.
Normalbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
1. Kraftstofftank-Belüftungsschlauch1
1. Pfeilmarkierung über “OFF” platziert
1
1. Pfeilmarkierung über “ON” platziert
1
UB4B83G0.book Page 6 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-7
4
GAU13641
ChokeknopfEin kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13651
KickstarterZum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Dieses Modell ist mit ei-
nem Primär-Kickstarthebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausgerückt ist.
Es wird jedoch empfohlen, das Getriebe
vor dem Starten in Neutral zu stellen.
GAU94040
S itz bankS itz bank ab nehmen
Den Deckel öffnen, die Schraube entfer-
nen, die Rückseite der Sitzbank anheben
und sie dann nach hinten ziehen.
S itz bank montieren
1. Die Aufnahme am Sitz auf den Zapfen
am Kraftstofftank stecken und die
Zunge am Sitz, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken.
1. Chokeknopf
(a) (a)
(b) (b)
(a)
1 1
(b)
1. Kickstarterhebel
1 1
1. Verschluss
2. Schraube
2 21 1
UB4B83G0.book Page 7 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-8
4
2. Die Sitzbank in die ursprüngliche Lage
bringen, die Schraube anziehen und
dann den Deckel schließen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU84383
Teleskop gab el einstellen
WARNUNG
GWA10181
Bei de Ga belholme stets g leichmäßig
einstellen. Eine un gleichmäßig e Einstel-
lun g b eeinträchti gt Fahrverhalten und
S ta bilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufen-
dämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Zu gstufen dämpfun g
1. Den Schutz entfernen. 2. Die Einstellschraube in Richtung (a)
drehen, um die Zugstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Zugstufen-Dämpfungskraft zu
senken. Beim Einstellen der Zugstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen.
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
1
2
3
2
1. Schutzvorrichtung
1
UB4B83G0.book Page 8 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-9
4
3. Den Schutz anbringen.
HINWEIS Den Schutz so anbringen, dass die
Seite mit der Kerbe nach hinten zeigt.
 Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.Druckstufen dämpfun g
1. Die Gummikappe vom Gabelholm he-
rausziehen. 2. Die Einstellschraube in Richtung (a)
drehen, um die Druckstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Druckstufen-Dämpfungskraft zu
senken. Beim Einstellen der Druckstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen.

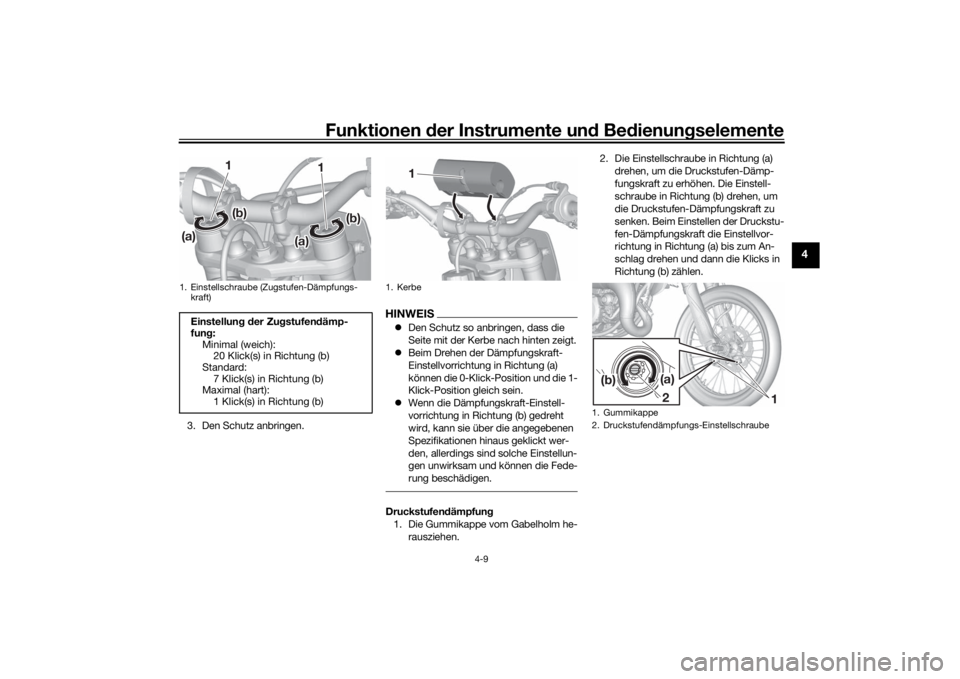

1. Einstellschraube (Zugstufen-Dämpfungs-kraft)Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)
Standard: 7 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1 1
(b) (b)
(a) (a) (b)
(a)
(b) (b)
(a) (a) (b)
(a)
1. Kerbe
1
1. Gummikappe
2. Druckstufendämpfungs-Einstellschraube
2
1
(a)
(b)
UB4B83G0.book Page 9 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-10
4
3. Die Gummikappe wieder anbringen.HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
GAU84390

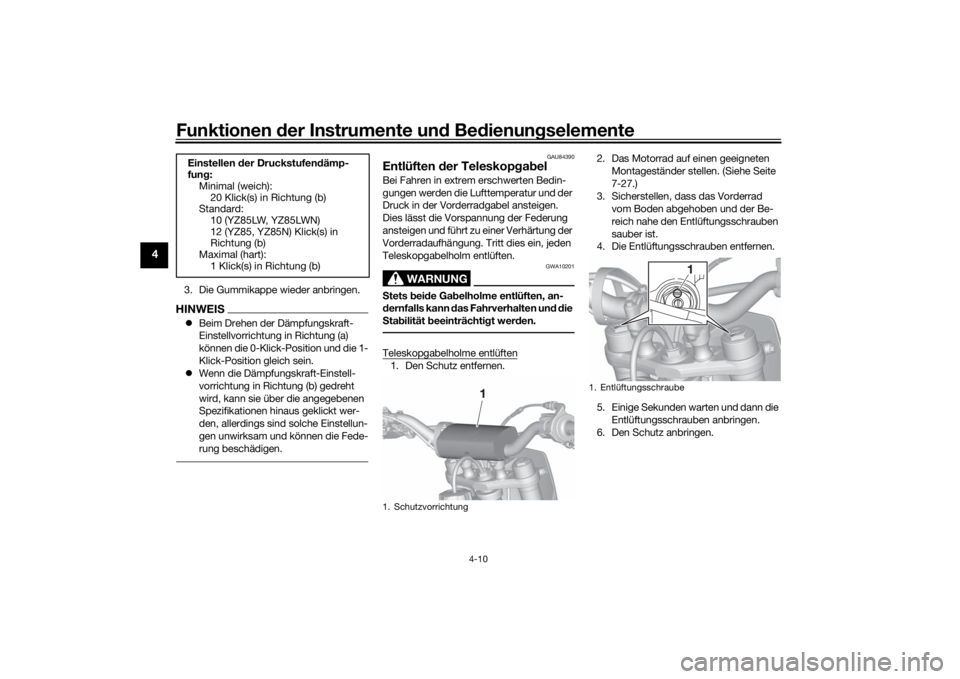

Entlüften d er Teleskopg ab elBei Fahren in extrem erschwerten Bedin-
gungen werden die Lufttemperatur und der
Druck in der Vorderradgabel ansteigen.
Dies lässt die Vorspannung der Federung
ansteigen und führt zu einer Verhärtung der
Vorderradaufhängung. Tritt dies ein, jeden
Teleskopgabelholm entlüften.
WARNUNG
GWA10201
S tets bei de Ga belholme entlüften, an-
d ernfalls kann das Fahrverhalten und d ie
S ta bilität beeinträchti gt wer den.Teleskopgabelholme entlüften1. Den Schutz entfernen. 2. Das Motorrad auf einen geeigneten
Montageständer stellen. (Siehe Seite
7-27.)
3. Sicherstellen, dass das Vorderrad vom Boden abgehoben und der Be-
reich nahe den Entlüftungsschrauben
sauber ist.
4. Die Entlüftungsschrauben entfernen.
5. Einige Sekunden warten und dann die
Entlüftungsschrauben anbringen.
6. Den Schutz anbringen.
Einstellen
der Druckstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)
Standard:
10 (YZ85LW, YZ85LWN)
12 (YZ85, YZ85N) Klick(s) in
Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)1. Schutzvorrichtung
1
1. Entlüftungsschraube
1
UB4B83G0.book Page 10 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-11
4
GAU4133A

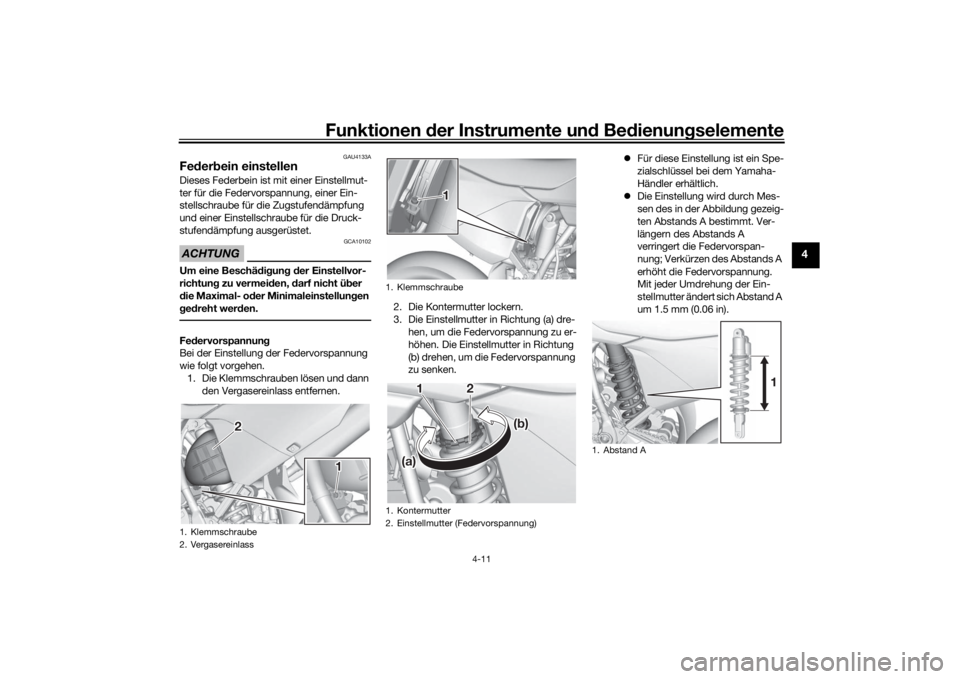

Fe der bein einstellenDieses Federbein ist mit einer Einstellmut-
ter für die Federvorspannung, einer Ein-
stellschraube für die Zugstufendämpfung
und einer Einstellschraube für die Druck-
stufendämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Die Klemmschrauben lösen und dann den Vergasereinlass entfernen. 2. Die Kontermutter lockern.
3. Die Einstellmutter in Richtung (a) dre-
hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken. 
Für diese Einstellung ist ein Spe-
zialschlüssel bei dem Yamaha-
Händler erhältlich.
 Die Einstellung wird durch Mes-
sen des in der Abbildung gezeig-
ten Abstands A bestimmt. Ver-
längern des Abstands A
verringert die Federvorspan-
nung; Verkürzen des Abstands A
erhöht die Federvorspannung.
Mit jeder Umdrehung der Ein-
stellmutter ändert sich Abstand A

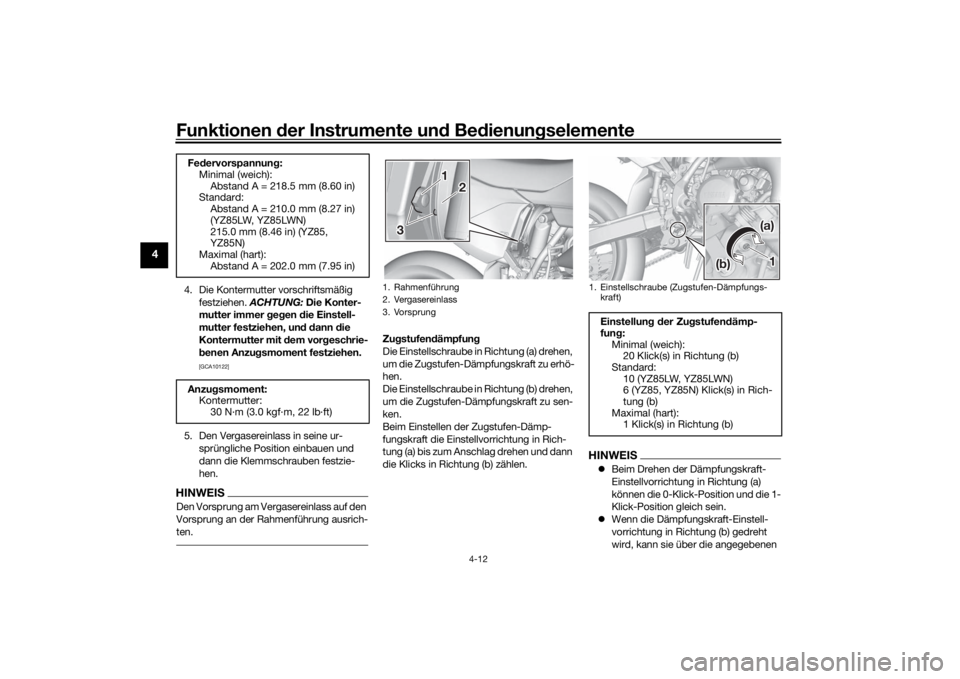

um 1.5 mm (0.06 in).1. Klemmschraube
2. Vergasereinlass
1 1
2 2
1. Klemmschraube
1. Kontermutter
2. Einstellmutter (Federvorspannung)
1 1
1 1 2 2
1
(a)
(a)
(b)(b)
(a) (b)
2
1. Abstand A
1
UB4B83G0.book Page 11 Tuesday, September 7, 2021 9:17 AM

Funktionen der Instru mente un d Be dienun gselemente
4-12
4
4. Die Kontermutter vorschriftsmäßig
festziehen. ACHTUNG: Die Konter-
mutter immer geg en die Einstell-
mutter festziehen, un d d ann die
Kontermutter mit dem vor geschrie-
b enen Anzu gsmoment festziehen.

[GCA10122]
5. Den Vergasereinlass in seine ur- sprüngliche Position einbauen und
dann die Klemmschrauben festzie-
hen.HINWEISDen Vorsprung am Vergasereinlass auf den
Vorsprung an der Rahmenführung ausrich-
ten.
Zugstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEI SBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Fe
dervorspannun g:
Minimal (weich):
Abstand A = 218.5 mm (8.60 in)
Standard: Abstand A = 210.0 mm (8.27 in)
(YZ85LW, YZ85LWN)
215.0 mm (8.46 in) (YZ85,
YZ85N)
Maximal (hart): Abstand A = 202.0 mm (7.95 in)
Anzu gsmoment:
Kontermutter:
30 N·m (3.0 kgf·m, 22 lb·ft)
1. Rahmenführung
2. Vergasereinlass
3. Vorsprung
2 2
1 1
3 3
1. Einstellschraube (Zugstufen-Dämpfungs- kraft)Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)
Standard: 10 (YZ85LW, YZ85LWN)
6 (YZ85, YZ85N) Klick(s) in Rich-
tung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1 1(a) (a)
(b) (b) (a)
(b)
UB4B83G0.book Page 12 Tuesday, September 7, 2021 9:17 AM
