MAU91341
SnabbväxlingSnabbväxlingen ger elektroniskt assisterad
växling utan att kopplingen behöver använ-
das. Motorns uteffekt just eras tillfälligt för att
medge ett växelbyte när sensorn på växel-
stången avkänner rörelser i växelpedalen.
Snabbväxlingen fungerar inte när du drar i
kopplingshandtaget, därför går det att växla
som vanligt även om snabbväxling är akti-
verat. Snabbväxlingsindikatorn visar aktuell
status och användningsinformation.
Villkor för uppväxling
Fordonshastigheten är minst 20 km/h
(12 mi/h)

Motorvarvtalet är minst 2200 v/min

Accelererar (öppet gasspjäll)
Villkor för nedväxling

Fordonshastigheten är minst 20 km/h
(12 mi/h)

Motorvarvtalet är minst 2000 v/min

Motorvarvtalet är tillräckligt långt borta
från den röda zonen

Fordonet saktar in och gasspjället är
helt stängt
TIPS
QS och QS kan ställas in obe-
roende av varandra.

Växling till eller från neutralläge måsteske med kopplingshandtaget.
MAU91350
BCBromsstyrsystemet regl erar det hydrauliska
bromstrycket på fr am- och bakhjulen när
bromsarna ansätts och hjullåsning detekte-
ras. Systemet har två inställningar.
BC1 är vanlig ABS som justerar broms-
trycket baserat på data om fordonets och
hjulens hastighet. BC1 är konstruerat att an-
sätta och maximera bromseffekten när for-
donet är upprätt.
BC2 reglerar bromskraften med extra data
från IMU vid kurvtagni ng för att minska slir-
ningar i sidled.
VARNING
MWA20891
Bromsstyrsystemet är inte en ersättning
för korrekta kör- och bromsningstekni-
ker. Bromsstyrsystemet kan inte förhin-
dra att du slirar på grund av för hård
bromsning på höga hastigheter eller att
Använda snabbväxling Indikator
Uppväxling OK
Nedväxling OK
Snabbväxling kan inte användas
Snabbväxling är inaktiverat
ABS
BC1/BC2 BC2 BC2
BEA-9-M0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-6
1
2
345
6
7
8
9
10
11
12
13
MAU91650

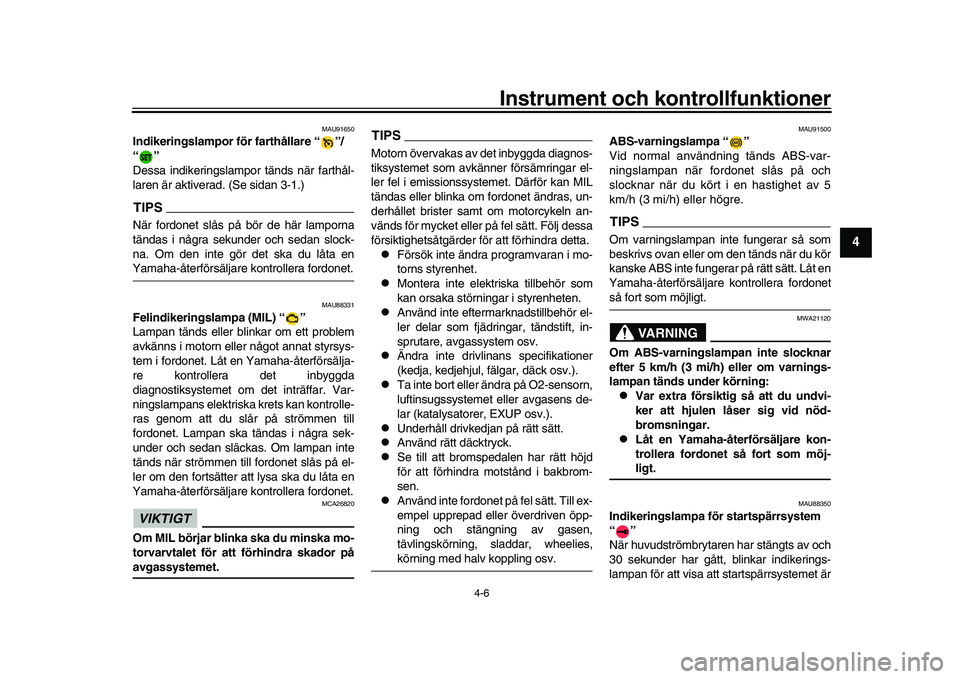

Indikeringslampor fö r farthållare “ ”/
“”
Dessa indikeringslampor tänds när farthål-
laren är aktiverad. (Se sidan 3-1.)TIPSNär fordonet slås på bör de här lamporna
tändas i några sek under och sedan slock-
na. Om den inte gör det ska du låta enYamaha-återförsäljare kontrollera fordonet.
MAU88331
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrolle-
ras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador påavgassystemet.
TIPSMotorn övervakas av det inbyggda diagnos-
tiksystemet som avkänn er försämringar el-
ler fel i emissionssystemet. Därför kan MIL
tändas eller blinka om fordonet ändras, un-
derhållet brister samt om motorcykeln an-
vänds för mycket eller på fel sätt. Följ dessa
försiktighetsåtgärder för att förhindra detta.
Försök inte ändra programvaran i mo-
torns styrenhet.

Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.

Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.

Ändra inte drivlinan s specifikationer
(kedja, kedjehjul, fälgar, däck osv.).

Ta inte bort eller ändra på O2-sensorn,
luftinsugssystemet eller avgasens de-
lar (katalysatorer, EXUP osv.).

Underhåll drivkedjan på rätt sätt.

Använd rätt däcktryck.

Se till att bromspedalen har rätt höjd
för att förhindra motstånd i bakbrom-
sen.

Använd inte fordonet på fel sätt. Till ex-
empel upprepad eller överdriven öpp-
ning och stängning av gasen,
tävlingskörning, sladdar, wheelies,körning med halv koppling osv.
MAU91500
ABS-varningslampa “ ”
Vid normal användning tänds ABS-var-
ningslampan när fordonet slås på och
slocknar när du kört i en hastighet av 5
km/h (3 mi/h) eller högre.TIPSOm varningslampan inte fungerar så som
beskrivs ovan eller om den tänds när du kör
kanske ABS inte fungerar på rätt sätt. Låt en
Yamaha-återförsäljare kontrollera fordonetså fort som möjligt.
VARNING
MWA21120
Om ABS-varningslampan inte slocknar
efter 5 km/h (3 mi/h) eller om varnings-
lampan tänds under körning: 
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.

Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-ligt.
MAU88350
Indikeringslampa för startspärrsystem
“”
När huvudströmbrytaren har stängts av och
30 sekunder har gått, blinkar indikerings-
lampan för att visa at t startspärrsystemet är
BEA-9-M0.book 6 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-18
1
2
345
6
7
8
9
10
11
12
13
MAU12823
KopplingshandtagTryck kopplingshandtaget mot styret när du
vill koppla bort drivlinan från motorn, till ex-
empel när du växlar. Anslut kopplingen och
överför kraft till bakhjulet genom att släppa
handtaget.TIPSHandtaget bör dras in snabbt och släppaslångsamt för mjuk växling. (Se sidan 6-3.)
MAU83692
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida. Flytta växelpedalen uppåt när
du vill växla upp. Tryck ned växelpedalen
när du vill växla ned. (Se sidan 6-3.)
Växelstången har en växlingssensor som är
en del av snabbväxling en. Växlingssensorn
avläser rörelser uppåt och nedåt samt den
ingående kraften när växelpedalen flyttas.TIPSSnabbväxlingen är programmerad att igno-
rera otydliga insignaler för att undvika oav-
siktliga växelbyten. Kom därför ihåg attväxla fast och bestämt.
MAU93080
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utru stat med en juster-
ratt för bromshandtagets läge. För att juste-
ra avståndet mellan bromshandtaget och
gashandtaget, vrid justerratten samtidigt
som du trycker handtaget bort från gas-
handtaget.
Vrid justerratten i riktning (a) för att öka av-
ståndet. Vrid justerratten i riktning (b) för att
minska avståndet.
1. Kopplingshandtag
RE SSET
M
ODE
111
1. Växelpedal
2. Växelsensor
1111
22
1. Bromshandtag
2. Avstånd
3. Justerratt för bromshandtaget
11122
33
(a)(a)(a)
(b)(b)(b)
BEA-9-M0.book 18 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-19
1
2
34
5
6
7
8
9
10
11
12
13
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU91461
Bromsstyrsystem (BC)Bromsstyrsystemet regl erar det hydrauliska
bromstrycket på fram- och bakhjulen obero-
ende av varandra när bromsarna ansätts
och hjullåsning detekteras. Systemet har
två inställningar som kan ändras på inställ-
ningsmenyn. (Se sidan 4-15.)
BC1 är vanlig ABS som justerar broms-
trycket baserat på data om fordonets och
hjulens hastighet. BC1 är konstruerat att an-
sätta och maximera bromseffekten när for-
donet är upprätt. BC2 reglerar bromskraften
med extra data från IMU vid kurvtagning för
att minska slirningar i sidled.
För ABS använder du bromsarna precis
som vanligt. När bromsstyrsystemet kopp-
las in, kan en pulserande känsla kännas i
bromshandtaget eller bromspedalen när
hydraulenheten snabbt ansätts och broms-
trycket minskar. I sådana fall ska du fortsät-
ta att ansätta bromshandtaget och
bromspedalen och låta ABS-systemet arbe-
ta, “pumpa inte bromsarna” eftersom det
minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.
ABS fungerar bäst vid långa in- bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS änutan.
Den hydrauliska ABS-enheten övervakas
av ABS ECU-enheten som återställer syste-
met till vanlig bromsnin g om ett fel inträffar.VARNING
MWA20891
Bromsstyrsystemet är inte en ersättning
för korrekta kör- och bromsningstekni-
ker. Bromsstyrsystemet kan inte förhin-
dra att du slirar på grund av för hård
bromsning på höga hastigheter eller att
du slirar i sidled när du bromsar på halaunderlag.TIPSABS-systemet utför ett självdiagnostiskt
test när fordonet star tas och når en hastig-
het av 5 km/h (3 mi/h). Under testet kan ett
“klickande” ljud höras från den hydrauliska
styrenheten och vibrationer kan kännas i
bromshandtaget eller bromspedalen, mendet är normalt.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
1. Bromspedal
1111
BEA-9-M0.book 19 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-20
1
2
345
6
7
8
9
10
11
12
13
ABS-funktionen fungera felaktigt.
MAU13077
TanklockFör att öppna tanklocket
Öppna luckan på tanklocket, för in nyckeln
och vrid sedan nyckeln 1/4 varv medurs.
Tanklocket låses upp och kan nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket medan nyckeln sitter
kvar. Vrid nyckeln motu rs 1/4 varv och ta ur
nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det gå r inte att ta ur nyckeln
om tanklocket inte är ordentligt stängt ochlåst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Rotor för bakhjulssensor
2. Bakhjulssensor
111
22
11122
1. Lucka i tanklock
2. Lås upp.
1
2
BEA-9-M0.book 20 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Konsumentinformation
10-2
1
2
3
4
5
6
7
8
91011
12
13
MAU26481
Typskylt
Typskylten är monterad på ramen under sa-
deln. (Se sidan 4-23.) Skriv ner informatio-
nen på denna skylt i utrymmet för det. Du
behöver denna information när du beställer
reservdelar från en Yamaha-återförsäljare.
MAU69910
DiagnostikkontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras va-
rierar beroende på modell, men de huvud-
sakliga uppgifter som samlas in är:
Data om fordonsstatus och motorns
prestanda

Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till for-
donet, till exempel vid underhållskontroller
eller när serviceåtgärder utförs.
Fordonsdata som överfö rs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part
utom i följande fall: Dessutom kan Yamaha
lämna ut fordonsdata t ill en entreprenör för
att utföra tjänster i samband med hantering-
en av fordonsdata. I sådana fall kräver
Yamaha att entreprenören tar hand om de
fordonsdata som vi lämnar ut på rätt sätt
och Yamaha hanterar dessa data.
1. Typskylt
1
1. Diagnoskontakt
111
https://www.yamaha-motor.eu/se/
sv/privacy/privacy-policy/
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分
