2022 YAMAHA XSR 900 display

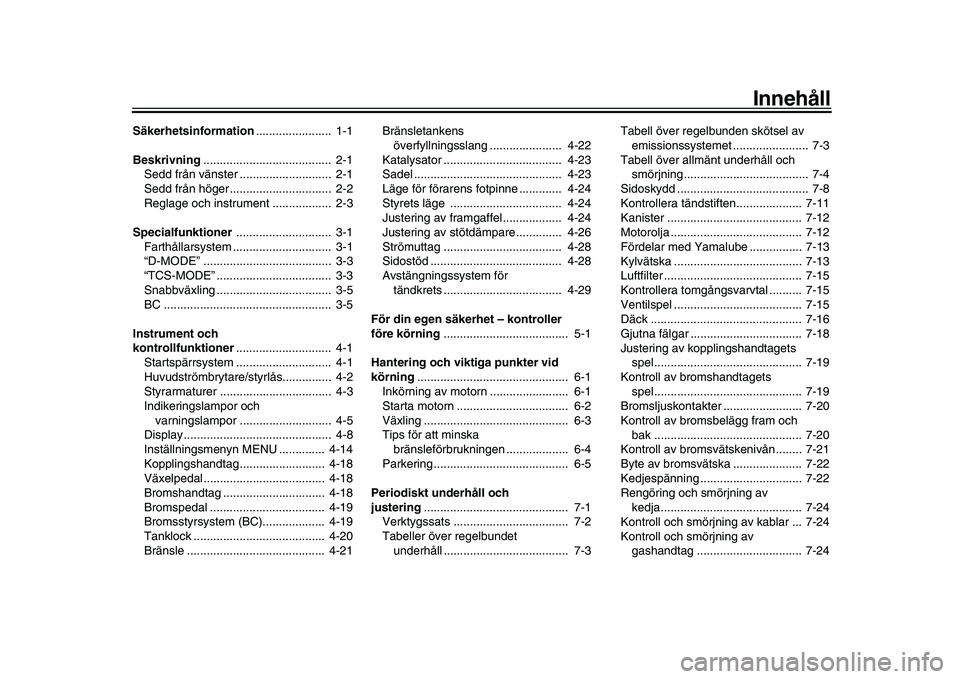

Innehåll
Säkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ............................ 2-1
Sedd från höger........... .................... 2-2
Reglage och instrument .................. 2-3
Specialfunktioner ............................. 3-1
Farthållarsystem ........................... ... 3-1
“D-MODE” ....................................... 3-3
“TCS-MODE” ................................... 3-3
Snabbväxling ................................... 3-5
BC ................................................... 3-5
Instrument och
kontrollfunktioner ............................. 4-1
Startspärrsystem .......................... ... 4-1
Huvudströmbrytare/styrlås............... 4-2
Styrarmaturer .................................. 4-3
Indikeringslampor och varningslampor ............................ 4-5
Display............................................. 4-8
Inställningsmenyn MENU .............. 4-14
Kopplingshandtag.......................... 4-18
Växelpedal..................................... 4-18
Bromshandtag ............................... 4-18
Bromspedal ................................... 4-19
Bromsstyrsystem (BC)................... 4-19
Tanklock ........................................ 4-20
Bränsle .......................................... 4-21 Bränsletankens
överfyllningsslang ...................... 4-22
Katalysator .................................... 4-23
Sadel ............................................. 4-23
Läge för förarens fotpinne ............. 4-24
Styrets läge .................................. 4-24
Justering av framgaffel.................. 4-24
Justering av stötdämpare.............. 4-26
Strömuttag .................................... 4-28
Sidostöd ........................................ 4-28
Avstängningssystem för tändkrets .................................... 4-29
För din egen säker het – kontroller
före körning ...................................... 5-1
Hantering och viktiga punkter vid
körning .............................................. 6-1
Inkörning av motorn ........................ 6-1
Starta motorn .................................. 6-2
Växling ............................................ 6-3
Tips för att minska bränsleförbrukningen ................... 6-4
Parkering......................................... 6-5
Periodiskt underhåll och
justering ............................................ 7-1
Verktygssats ................................... 7-2
Tabeller över regelbundet underhåll ...................................... 7-3 Tabell över regelbunden skötsel av
emissionssystemet .... ................... 7-3
Tabell över allmänt underhåll och smörjning...................................... 7-4
Sidoskydd .......... ............................ .. 7-8
Kontrollera tändstiften.................... 7-11
Kanister ......................................... 7-12
Motorolja ........................................ 7-12
Fördelar med Yamalube ................ 7-13
Kylvätska ....................................... 7-13
Luftfilter .......................................... 7-15
Kontrollera tomgångsvarvtal .......... 7-15
Ventilspel ....................................... 7-15
Däck .............................................. 7-16
Gjutna fälgar .................................. 7-18
Justering av kopplingshandtagets spel............................................. 7-19
Kontroll av bromshandtagets spel............................................. 7-19
Bromsljuskontakter ........................ 7-20
Kontroll av bromsbelägg fram och bak ............................................. 7-20
Kontroll av bromsvätskenivån........ 7-21
Byte av bromsvätska ..................... 7-22
Kedjespänning ............................... 7-22
Rengöring och smörjning av kedja........................................... 7-24
Kontroll och smörjning av kablar ... 7-24
Kontroll och smörjning av gashandtag ................................ 7-24
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Specialfunktioner
3-3
1
23
4
5
6
7
8
9
10
11
12
13
körning i uppförsbackar eller nedförsback-
ar.
Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträffar.

Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställnings-
knappen användas för att justera den
inställda marschfarten. Ansätt brom-
sarna för att minska körhastigheten.
När bromsarna ansätts så inaktiverasfarthållarsystemet.
MAU91323
“D-MODE”“D-MODE” är ett elek troniskt styrt system
för motorprestanda.
VARNING
MWA18440
Ändra inte drivläget medan fordonet för-flyttar sig.
“D-MODE”-systemet ha r 4 styrmönster som
reglerar motorsvar och effekt vilket gör att
du kan välja olika lägen efter dina behov
och körförhållandena.
D-MODE 1 – sportigt motorsvar
D-MODE 2 – måttligt motorsvar
D-MODE 3 – mjukt motorsvar
D-MODE 4 – mjukt motorsvar och begräns-
ning av motoreffektTIPS
Aktuell “D-MODE”-inställning visas på
MODE-displayen. (Se sidan 4-11.)

Aktuell “D-MODE”-inställning sparas
när fordonet stängs av.

“D-MODE” styrs med MODE-knappar-na, se sidan 4-4 för mer information.
MAU91434
“TCS-MODE”Den här modellen är utrustad med ett antis-
pinnsystem, ett antislir system (SCS) och ett
antilyftsystem (LIF). De grupperas tillsam-
mans i “TCS-MODE”. “TCS-MODE” har 4
inställningar:
“TCS-MODE M”-inställningarna kan anpas-
sas under MENU, se sidan 4-15.
Antispinnsystem
Dragkraftssystemet ser till att behålla väg-
greppet under acceleration. Om givarna
känner av att det bakre hjulet börjar att spin-
na (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter behov
tills väggreppet har åter ställts. Indikerings-
lampan för stabilitetskontroll “ ” blinkar så
att föraren vet att dragkraftssystemet har
aktiverats.
Dragkraftssystemet justeras automatiskt ef-
ter fordonets lutningsvinkel. Dragkraften
regleras mindre när fordonet är upprätt för
att maximera accelerationen. I kurvor ökar
LÄGE Antis-
pinn-
system SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
BEA-9-M0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-4
1
2
345
6
7
8
9
10
11
12
13
att stänga av blinkningen, tryck in knappen
när den har återgått till sitt mittläge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned knap-
pen mot “ ” när du vill dra igång motorn
med startmotorn. Se sidan 6-2 för startin-
struktioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU91670
Varningsblinkersomkopplare “ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för att
påkalla uppmärksamhet för andra förare om
du har stannat med fordonet på platser där
du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller
av när nyckeln är i “ON”-läget. Du kan vrida
huvudströmbrytaren t ill läget “OFF” eller
“LOCK”, då fortsätter varningsblinkersen att
blinka. Vrid huvudströmbrytaren till läget
“ON” och använd varningsblinkersomkopp-
laren när du vill stänga av varningsblinker- sen.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,eftersom batterie
t kan laddas ur.
MAU73952
Farthållarens strömställare
Se sidan 3-1 för en beskrivning av farthållar-
systemet.
MAU91365
MODE-knappar
Använd MODE-knapparna när du vill ändra
“D-MODE” och “TCS-MODE” på huvuddis-
playens vänstra sida.
Det finns tre lägesreglage:
MODE-uppknapp – tryck på knappen när
du vill öka värdet för den valda lägesinställ-
ningen.
“MODE”-knapp – tryck på knappen när du
vill växla vänster till höger mellan “D-MO-
DE” och “TCS-MODE”.
MODE-nedknapp – tryck på knappen när
du vill minska värdet för den valda lägesin-
ställningen.TIPS
När du använder “D-MODE 1” och
trycker på MODE-uppknappen ändras läget till “D-MODE 4”. När du använder
“D-MODE 4” och trycker på MO-
DE-nedknappen ändras inte läget till
“D-MODE 1”.

“TCS-MODE” kan bara stängas av via
huvudskärmen. Välj “TCS-MODE”
med “MODE”-knappen och håll sedan
MODE-uppknappen intryckt tills “OFF”
visas.

Använd MODE-nedknappen när du vill
aktivera dragkraftssystemet igen.

Antispinn-, SCS- oc
h LIF-systemen in-
aktiveras när “TCS-MODE” ställs in på
“OFF”.

Mer information om MODE-displayen
finns på sidan 4-11.

Mer information om “TCS-MODE”
finns på sidan 3-3.

Mer information om “D-MODE” finnspå sidan 3-3.
MAU91374
Rullningshjul “ ”
När rullningshjulet används visas en markör
runt det alternativ som tidigare markerats på
displayen.
Rullningshjulets reglage:
Fordonets informationsdisplayer

MENU med inställningar

Handtagsvärmarens funktion (tillval)
Använd rullningshjulet på följande sätt:
BEA-9-M0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-7
1
2
34
5
6
7
8
9
10
11
12
13
aktiverat. Efter 24 ti mmar kommer indike-
ringslampan att sluta blinka, men startspärr-
systemet är fortfarande aktiverat.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljarekontrollera fordonet.
Transponderstörningar
Om startspärrsystem ets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt 2
gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar befinner sig i närheten av huvudbryta-
ren.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen
och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan starta motorn med nå-
gon av standardnycklarna tar du fordo-
net och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
MAU91472
Indikatorlampa för stabilitetskontroll
“”
Indikatorlampan blinkar när antispinn-,
SCS- eller LIF-systemen kopplas in under
körning. Indikatorn tänds när “TCS-MODE”
ställs in på “OFF”.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljarekontrollera fordonet.VIKTIGT
MCA27222
Undvik att fordonet rör sig eller vibrerar
när du slår på huvudströmbrytaren, det
kan störa initieringen av IMU. Om det in-
träffar kommer antispinnsystemet inte
att fungera och displayen “TCS-MODE”visar “OFF” tills IMU kan initieras.
MAU88362
Varningslampa för oljetryck och kylväts-
ketemperatur “ ”
Varningslampan tänds när motoroljetrycket
är lågt eller kylvätsketemperaturen är hög.
Om det inträffar ska du stoppa motorn ome-
delbart.
TIPS
När fordonet slås på ska lampan tän-
das och lysa tills mo torn har startats.

Om ett fel identifieras kommer lampanatt tändas och oljetrycksikonen blinkar.
VIKTIGT
MCA22441
Om varningslampan för oljetryck och
kylvätska inte slocknar när motorn har
startat eller om den tänds när motorn är
igång ska du omedelbart stoppa fordo-
net och motorn.
Varningsikonen för kylvätsketem-
peratur tänds om motorn överhet-
tas. Låt motorn svalna. Kontrollera
kylvätskenivån (se sidan 7-36).

Varningsikonen för oljetryck tänds
om motoroljetrycket är lågt. Kon-
trollera oljenivån (se sidan 7-12).

Om varningslampan förblir tänd ef-
ter det att motorn fått svalna och du
har kontrollerat att oljan har rätt
nivå ska du låta en Yamaha-återför-
säljare kontrollera fordonet. Fort-sätt inte att använda fordonet!
MAU88370
Varningslampa för reservsystem “ ”
Varningslampan tänds om ett fel avkänns i
ett system som inte gäller motorn.
BEA-9-M0.book 7 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-8
1
2
345
6
7
8
9
10
11
12
13
TIPSLampan bör tändas i några sekunder och
sedan slockna när for donet startas. Om den
inte gör det ska du låta en Yamaha-återför-säljare kontrollera fordonet.
MAU96241
DisplayFöljande alternativ finns på displayen:
1. Varvräknare
2. Hastighetsmätare
3. Snabbväxlingsindikator “QS”
4. Visning för växelläge
5. Fordonets informationsdisplayer
6. Ikon för inställningsmeny “ ”
7. Indikator för handtagsvärmare (tillval)
8. Ikon för bromsstyrning “BC”
9. Klocka
10.MODE-display
11.Varvtidtagare
12.Oljetrycksvarning “ ”
13.Kylvätsketemperaturvarning “ ”
14.Hjälpsystemsvarning “ ”
15.Felvarning “Err” (ersätter klockan när den aktiveras)
LAP 02LATEST
00:12.34
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
BEA-9-M0.book 8 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-9
1
2
34
5
6
7
8
9
10
11
12
13
TIPSDen här modellen har en TFT LCD-skärm
för hög kontrast och läsbarhet vid olika ljus-
förhållanden. På grund av tekniken är det
dock vanligt att ett litet antal pixlar är inakti-va.
VARNING
MWA18210
Stoppa fordonet innan du ändrar några
inställningar. Du kan distraheras om du
ändrar inställningar när du kör vilketökar risken för en olycka.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.TIPSDisplayen kan växlas mellan att visa kilo-meter och miles. Se “Unit” på sidan 4-17.
Varvräknare
Varvräknaren visar motorvarvtalet som
mäts genom vevaxelns rotationshastighet
och anges i varv per minut (v/min).VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 10600 v/min och över
Fordonets informationsdisplayer
Fordonet har två informationsdisplayer som
kan ställas in oberoende av varandra att
visa följande alternativ:
ODO: vägmätare

F-TRIP: trippmätare för bränslereserv

TRIP1: trippmätare

TRIP2: trippmätare

F.AVE: genomsnittlig bränsleförbruk-
ning

F.CRNT: momentan bränsleförbruk-
ning

A.TEMP: lufttemperatur

C.TEMP: kylvät sketemperatur

Bränslemätare

FUEL CON: mängden förbrukat bränsle

TRIP TIME: körtid
Använd fordonets informationsdisplayer på
följande sätt:
Flytta markören på displayen genom att vri-
da på rullningshjulet.
Den valda displayen markeras med grått
när du trycker in rullningshjulet.
Välj alternativ på displayen genom att vrida
på rullningshjulet.
Bekräfta det nya displayalternativet genom
att trycka in rullningshjulet.
TIPS
I LAP TIME-läge visas varvinformation
i stället för fordonets informationsdis-
play.

TRIP1, TRIP2, F-TRIP, F.AVE, FUEL
CON och TRIP TIME kan återställasindividuellt.
Vägmätare:
Vägmätaren visar hur långt fordonet har
gått.TIPSODO låser sig vid 999999 och kan inte noll-
1. Fordonets informationsdisplayer
1
BEA-9-M0.book 9 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-10
1
2
345
6
7
8
9
10
11
12
13
ställas.
Trippmätare för bränslereserv:F-TRIP visas automatiskt när bränsletan-
kens reservnivå har nåtts och färdsträckan
börjar att räknas från den punkten.
F-TRIP försvinner automatiskt när du har
tankat och kört en stund.
Trippmätare:TRIP1 och TRIP2 visar körsträckan sedan
de senast återställdes till noll.TIPSTRIP1 och TRIP2 återställs till 0 och börjaratt räkna igen när 9999.9 har nåtts.
Genomsnittlig bränsleförbrukning:
Läget för genomsnittlig bränsleförbrukning
kan ställas in på “km/L” eller “L/100km”. Se
sidan 4-17.TIPSNär visningen av genomsnittlig bränsleför-
brukning har återställts visas “--.-” tills fordo-net har körts 1 km.
Momentan bränsleförbrukning:Läget för momentan bränsleförbrukning
kan ställas in på “km/L” eller “L/100km”. Se
sidan 4-17.TIPS
Vid körning i hastigheter under 10
km/h visas “--.-”.

Funktionen för momentan bränsleeko-
nomi bör endast användas som en all-
män vägledning. Använd den inte för
att uppskatta den sträcka som kan kö-ras på den aktuella mängden bränsle. Lufttemperatur:
Lufttemperaturen visas från –9 
C (16 F) till
50 C (122 F) i steg om 1 C (1 F). Den
temperatur som visas kan avvika från den
faktiska omgivningstemperaturen.TIPS
“--” visas om den identifierade tempe-
raturen är lägre.

“--” visas om den identifierade tempe-raturen är högre.
Kylvätsketemperatur:
Kylvätsketemperaturen visas från 40 C
(104 F) till 124  C (255 F) i steg om 1 C
(1 F).TIPS
Om fordonets kylv ätsketemperatur är
under 40 C (104 F) visas “Lo” på kyl-
vätsketemperaturens display

Om fordonets kylv ätsketemperatur är
över 124 C (255 F) visas “Hi” på kyl-
BEA-9-M0.book 10 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Instrument och kontrollfunktioner
4-11
1
2
34
5
6
7
8
9
10
11
12
13
vätsketemperaturens display
Bränslemätare:
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du tan-
ka så snart som möjligt.
Trippmätare för bränsleförbrukning:Visar hur mycket bränsle som förbrukats
sedan trippmätaren återställdes.
Körtid:Visar motorns körtid. Återställa alternativ
på informationsskär-
men1. Välj en av de två informationsskärmar-
na genom att vrida på rullningshjulet.
2. Markera informationsskärmen genom
att trycka in rullningshjulet.
3. Markera det nya alternativet på infor- mationsskärmen genom att vrida på
rullningshjulet.
4. Håll rullningshjulet intryckt tills det mar- kerade alternativet återställs.
Visning för växelläge
Visar vilken växel som är ilagd. Den här mo-
dellen har 6 växlar plus friläget. Neutralläget
visas med indikeringslampan för neutrallä-
ge “ ” samt på växeldisplayen “ ”.
MODE-display
Den här displayen visar de valda inställning-
arna för “D-MODE” och “TCS-MODE”. Lä- get som är förstorat och som visas till höger
kan justeras med MODE-upp-/nedknappar-
na. Tryck på “MODE” när du vill växla
“TCS-MODE” och “D-MODE” från vänster
till höger och vice versa.
Se sidan 3-3 för information om “D-MODE”-
och “TCS-MODE”-inställningarna.
TIPS
När felindikatorn “ ”, hjälpsystems-
varningen “ ” eller kyltemperaturvar-
ningen “ ” lyser går det inte att
justera “D-MODE” och “TCS-MODE”.

De lägen som valts tidigare visas närfordonet slås på.
Välj “TCS-MODE” med “MODE”-knappen
och håll sedan MODE-uppknappen intryckt
tills “OFF” visas när du vill stänga av antis-
pinnsystemet. Tryck på MODE-nedknap-
pen när du vill slå på antispinnsystemet igen
(“TCS-MODE” återgår till den föregående
inställningen).
TIPS
Antispinn-, SCS- och LIF-systemen in-
aktiveras när “TCS-MODE” ställs in på
“OFF”.

Inställningarna “TCS-MODE OFF” och
“TCS-MODE M” kan bara väljas närfordonet stoppats.
BEA-9-M0.book 11 ページ ２０２１年１２月２０日　月曜日　午後３時５３分
