2022 YAMAHA MT-09 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-28
4
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha es-
querda.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de
compressão.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de
compressão.
Para afinar a força amortecedora de com-
pressão, rode o ajustador na direção (a) até
parar e, em seguida, conte os estalidos na
direção (b).NOTACertifique-se de que efetua este ajuste na
perna da forquilha esquerda.
NOTAAo rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimen-
to de compressão:Mínimo (suave):11 estalido(s) na direção (b)
Normal: 6 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
(b)
1 1 1
(a)
UB7NP1P0.book Page 28 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-29
4
PAU57944
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas para fazer
este ajuste.
Força amortecedora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
1. Anel ajustador de pré-carga da mola
2. Barra de extensão
3. Chave inglesa especial
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola:Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Parafuso ajustador da for

Funções dos controlos e instrumentos
4-30
4
NOTAAo rodar o ajustador da força amortecedo-
ra na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano nos cilindros pode causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
PAU84680
Prendedores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU77390
Conectores CC auxiliaresEste veículo está equipado com um conec-
tor CC auxiliar e um conector CC para pu-
nho aquecido. Consulte o seu
concessionário Yamaha antes de instalar
quaisquer acessórios.
1. Prendedor da correia de bagagem
1 1 1
UB7NP1P0.book Page 30 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-31
4
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU57952
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
4-2 e 4-3.
UB7NP1P0.book Page 31 Monday, August 30, 2021 2:15 PM

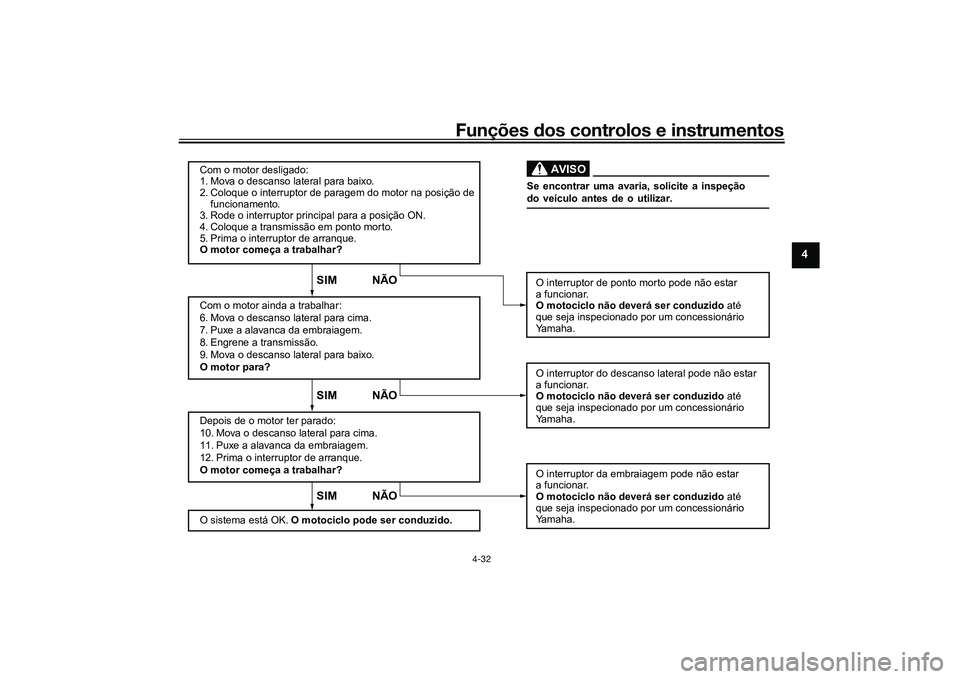

Funções dos controlos e instrumentos
4-32
4
SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UB7NP1P0.book Page 32 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou manti do em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-22, 4-24
Óleo do motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-11
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-19
Punho do acelerador • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-23, 7-25
Rodas e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-16, 7-19
Pedais do travão e de mu-
dança de velocidade • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-27
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
7-28
ITEM
VERIFICAÇÕES PÁGINA
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM

Para sua segurança – verificações prévias à utilização
5-3
5
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 4-31
ITEM
VERIFICAÇÕES PÁGINA
