2022 YAMAHA GRIZZLY 700 Notices Demploi (in French)

9-64
9
1. Retirer la protection du phare monté sur le
guidon après avoir retiré les rivets démon-
tables.
2. Déposer la protection d’ampoule en tirant sur celle-ci. 3. Retirer la douille en l’enfonçant et en la tour-
nant dans le sens inverse des aiguilles d’une
montre.
1. Protection du phare monté sur le guidon
2. Rivet démontable
1
2
2
1. Protection d

9-65

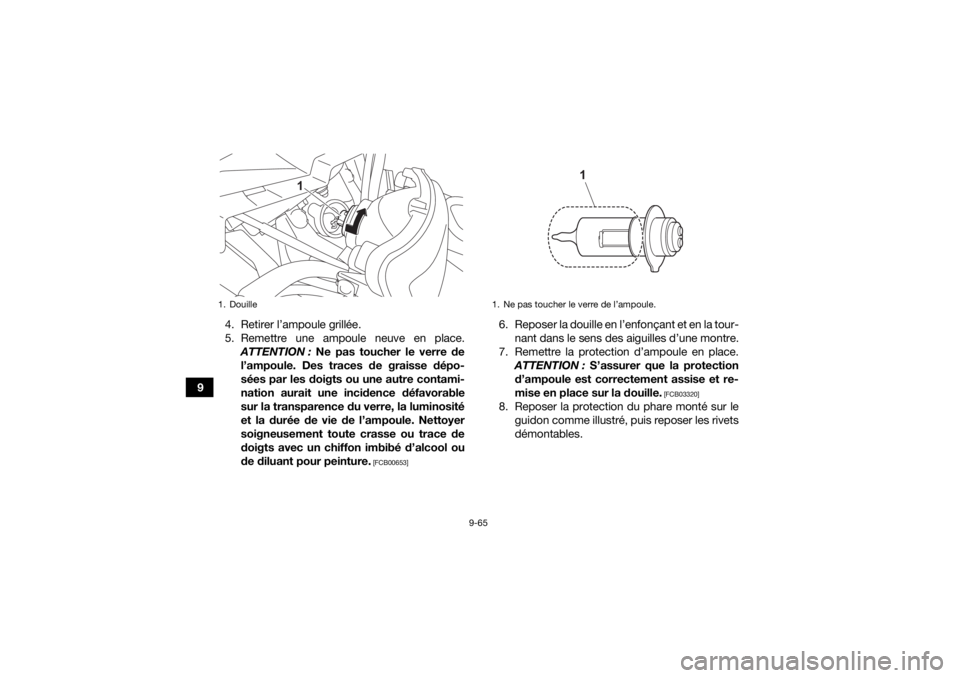

94. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
6. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
7. Remettre la protection d’ampoule en place. ATTENTION : S’assurer que la protection
d’ampoule est correctement assise et re-
mise en place sur la douille.
[FCB03320]
8. Reposer la protection du phare monté sur le guidon comme illustré, puis reposer les rivets
démontables.
1. Douille
1
1. Ne pas toucher le verre de l

9-66
9

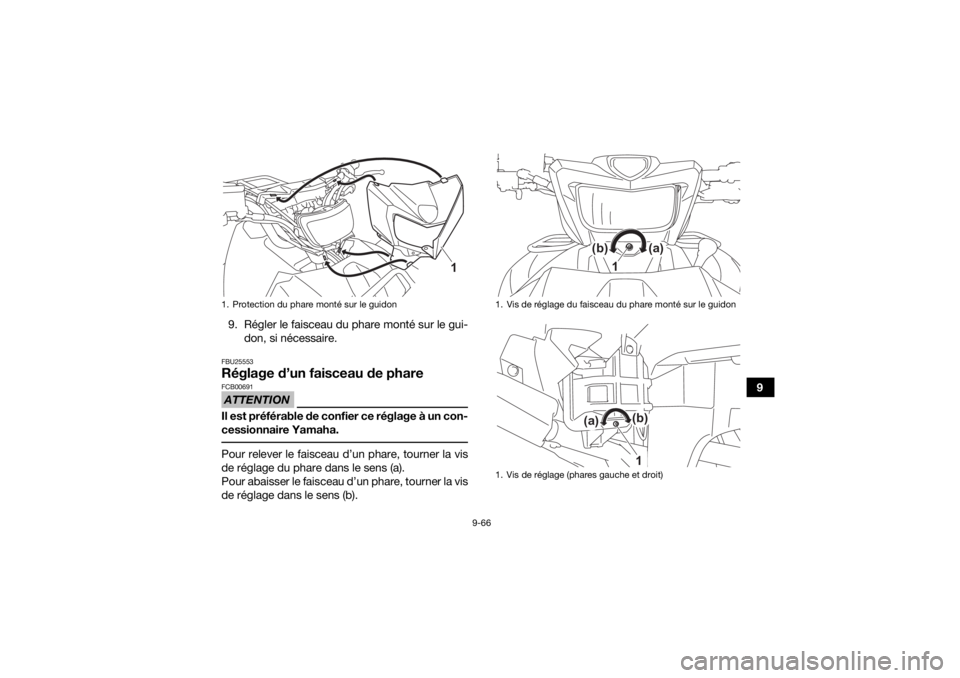

9. Régler le faisceau du phare monté sur le gui-
don, si nécessaire.
FBU25553Réglage d’un faisceau de phareATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).1. Protection du phare monté sur le guidon
1
1. Vis de r

9-67
9
FBU26922Feu stop/arrièreCe modèle est équipé d’un feu stop/arrière à DEL.
Si le feu stop/arrière ne s’allume pas, le faire

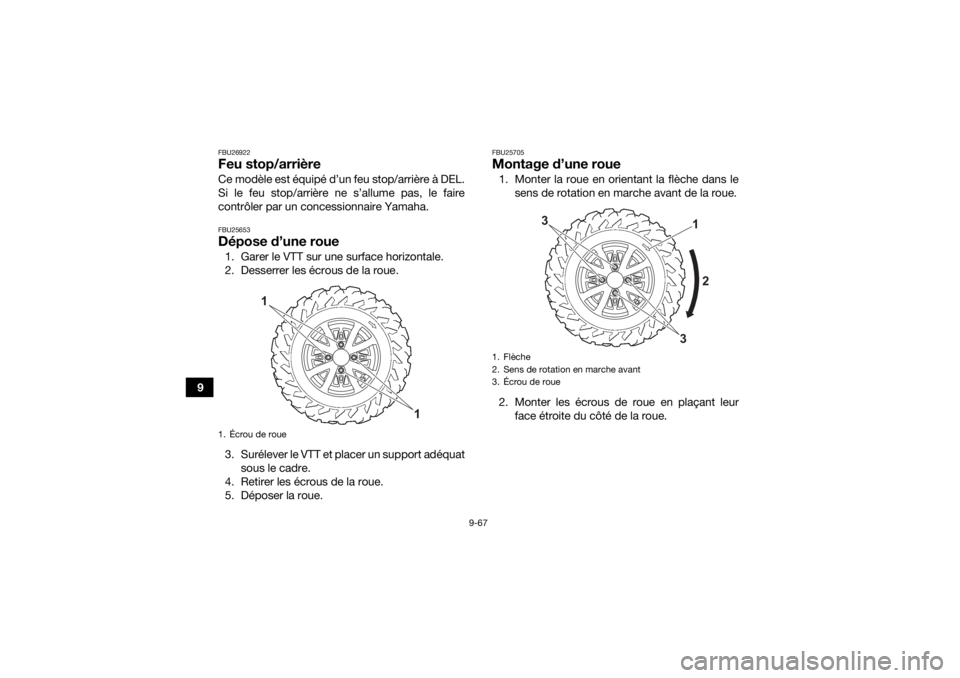

contrôler par un concessionnaire Yamaha.FBU25653Dépose d’une roue1. Garer le VTT sur une surface horizontale.
2. Desserrer les écrous de la roue.
3. Surélever le VTT et placer un support adéquatsous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25705Montage d’une roue1. Monter la roue en orientant la flèche dans le sens de rotation en marche avant de la roue.
2. Monter les écrous de roue en plaçant leur face étroite du côté de la roue.
1. Écrou de roue
1
1
1. Fl

9-68
9
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de
serrage spécifique.
FBU25741Diagnostic de pannesBien que les VTT Yamaha soient soumis à une ins-
pection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute fa-
cilité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techni-
ciens qualifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un entre-
tien adéquat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
1. Écrou coniqueCouples de serrage :Écrou de roue avant :55 N·m (5.5 kgf·m, 41 lb·ft)
Écrou de roue arrière : 55 N·m (5.5 kgf·m, 41 lb·ft)1
UBLT60F0.book Page 68 Thursday, June 24, 2021 1:05 PM

9-69
9
AVERTISSEMENT
FWB02281Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières. UBLT60F0.book Page 69 Thursday, June 24, 2021 1:05 PM

9-70
9
FBU27696Tableaux de dépistage des pannesProblèmes de démarrage ou mauvais rendement du moteur1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Faire contrôler le VTT par un concessionnaire Yamaha.
4. Compression
Compression.
Pas de compression.
3. Allumage
Faire contrôler le VTT par un concessionnaire Yamaha.
SèchesHumides
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un concessionnaire Yamaha.
Actionner le démarreur
électrique. Déposer la bougie et
contrôler les électrodes. Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie. Le moteur ne se met pas en marche.
Contrôler la batterie.
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. Batterie
La batterie est en bon état.
Actionner le démarreur
électrique.
Contrôler la connexion des câbles de la
b atterie et faites-la recharger par un
concessionnaire Yamaha si nécessaire.
Le démarreur tourne
lentement. Le démarreur tourne
rapidement.
Le moteur ne se met pas en marche.
Contrôler l’allumage.Actionner le démarreur électrique.
UBLT60F0.book Page 70 Thursday, June 24, 2021 1:05 PM

9-71

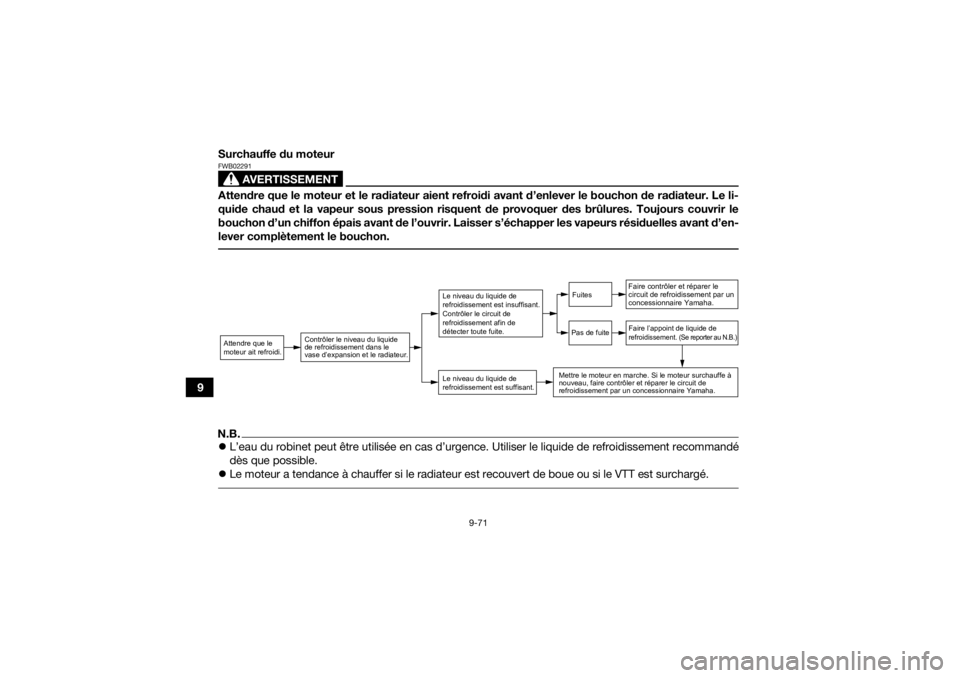

9Surchauffe du moteur
AVERTISSEMENT
FWB02291Attendre que le moteur et le radiateur aient refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de provoquer des brûlures. Toujours couvrir le
bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’en-
lever complètement le bouchon. N.B.
L’eau du robinet peut être utilisée en cas d’urgence. Utiliser le liquide de refroidissement recommandé
dès que possible.
 Le moteur a tendance à chauffer si le radiateur est recouvert de boue ou si le VTT est surchargé. Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de refroidissement. (Se r eporter au N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
UBLT60F0.book Page 71 Thursday, June 24, 2021 1:05 PM
