2022 YAMAHA GRIZZLY 700 Notices Demploi (in French)

9-24
9
N.B.Une clé pour filtre à huile est disponible chez les
concessionnaires Yamaha. 8. Enduire le joint torique de la cartouche dufiltre à huile neuve d’une fine couche d’huile
moteur.
N.B.Veiller à mettre le joint torique correctement en
place. 9. Mettre une cartouche du filtre à huile neuveen place à l’aide d’une clé pour filtre à huile,
puis la serrer au couple spécifié à l’aide d’une
clé dynamométrique.
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
1. Joint torique
UBLT60F0.book Page 24 Thursday, June 24, 2021 1:05 PM

9-25
910. Remonter le cache F.
11. Remonter le boulon de vidange d’huile mo-
teur et un joint neuf, puis serrer le boulon au
couple spécifié. 12. Remplir avec la quantité spécifiée de l’huile
moteur recommandée, puis insérer la jauge
complètement dans l’orifice de remplissage
d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.
1. Clé dynamométriqueCouple de serrage :Cartouche du filtre à huile :17 N

9-26
9
ATTENTIONFCB00301Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur. 13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. Si une fuite d’huile est détectée, cou-
per immédiatement le moteur et en recher-
cher la cause.
14. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
15. Remonter le cache d’accès en le tournant dans le sens des aiguilles d’une montre.
FBU38620Pourquoi YamalubeL’huile YAMALUBE est un produit YAMAHA d’ori-
gine, fruit de la passion et de la conviction des in-
génieurs que l’huile est une composante moteur
liquide importante. Nous formons des équipes
spécialisées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des essais
sur piste, afin de leur faire concevoir à la fois le
moteur et l’huile qu’il utilisera. Les huiles
Yamalube bénéficient des qualités de l’huile de base et d’une proportion idéale d’additifs afin de
garantir la conformité de l’huile finale à nos
normes de rendement. Les huiles minérales, semi-
synthétiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et valeurs.
Grâce à l’expérience acquise par Yamaha au
cours de nombreuses années consacrées à la re-
cherche et au développement d’huile depuis les
années 1960, l’huile Yamalube est le meilleur
choix pour votre moteur Yamaha.
UBLT60F0.book Page 26 Thursday, June 24, 2021 1:05 PM

9-27
9
FBU27309Huile de couple conique arrièreIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique. Si une fuite est détectée, faire vérifier le
VTT par un concessionnaire Yamaha. En outre, le
niveau d’huile de couple conique arrière doit être
vérifié et l’huile changée comme expliqué ci-des-
sous aux fréquences spécifiées dans le tableau
des entretiens périodiques.
Contrôle du niveau d’huile de couple conique
arrière1. Stationner le VTT sur une surface de niveau. 2. Retirer la vis de l’orifice de contrôle du niveau
d’huile du couple conique arrière et son joint,
puis contrôler le niveau d’huile dans le carter
de couple conique. Le niveau d’huile doit af-
fleurer l’orifice de contrôle.
3. Si l’huile n’affleure pas l’orifice de contrôle, retirer le boulon de remplissage de l’huile du
couple conique arrière et son joint, puis ajou-
ter de l’huile du type recommandé jusqu’au
niveau spécifié.
1. Huile de couple conique arrière
2. Joint
3. Vis de l’orifice de contrôle de niveau d’huile de couple conique arrière
4. Niveau d’huile correct
1
243
UBLT60F0.book Page 27 Thursday, June 24, 2021 1:05 PM

9-28
9
4. Contrôler l’état des joints et les remplacer
s’ils sont abîmés.
5. Remonter le boulon de contrôle du niveau d’huile, le boulon de remplissage d’huile et
leur joint, puis serrer les boulons au couple
spécifié. Vidange de l’huile de couple conique arrière
1. Stationner le VTT sur une surface de niveau.
2. Placer un bac récupérateur d’huile sous le carter de couple conique arrière afin d’y re-
cueillir l’huile vidangée.
3. Retirer le boulon de remplissage de l’huile de couple conique arrière, la vis de l’orifice de
contrôle du niveau d’huile du couple conique
arrière, le boulon de vidange du couple co-
nique arrière et leur joint, puis vidanger l’huile
du carter de couple conique.

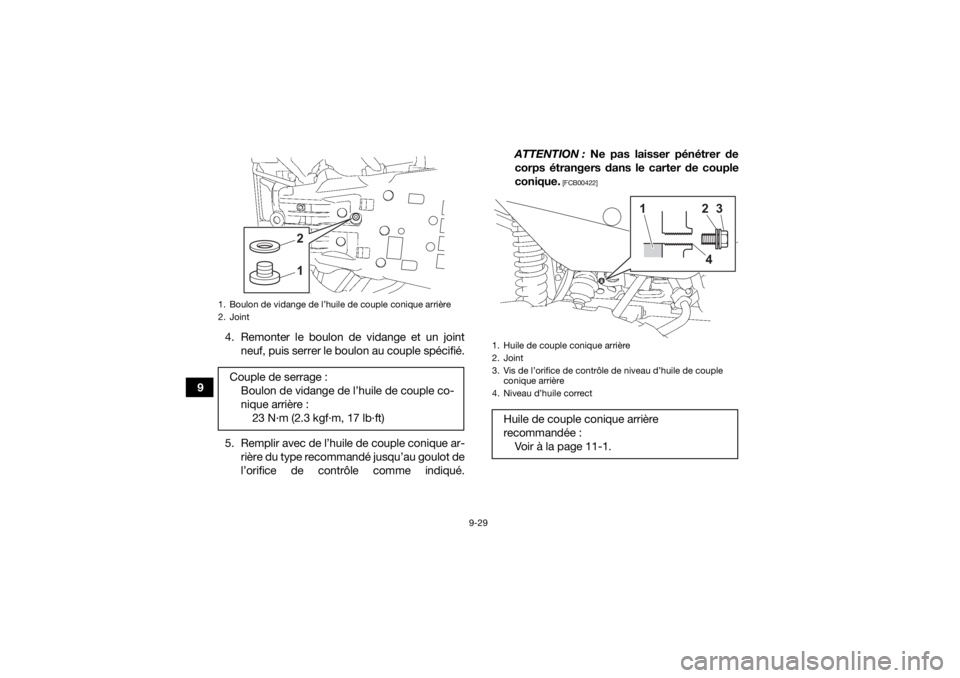

1. Boulon de remplissage de l’huile de couple conique arrière
2. Joint
1
2
Couples de serrage W Vis de l

9-29
94. Remonter le boulon de vidange et un joint
neuf, puis serrer le boulon au couple spécifié.
5. Remplir avec de l’huile de couple conique ar- rière du type recommandé jusqu’au goulot de
l’orifice de contrôle comme indiqué. ATTENTION :
Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00422]

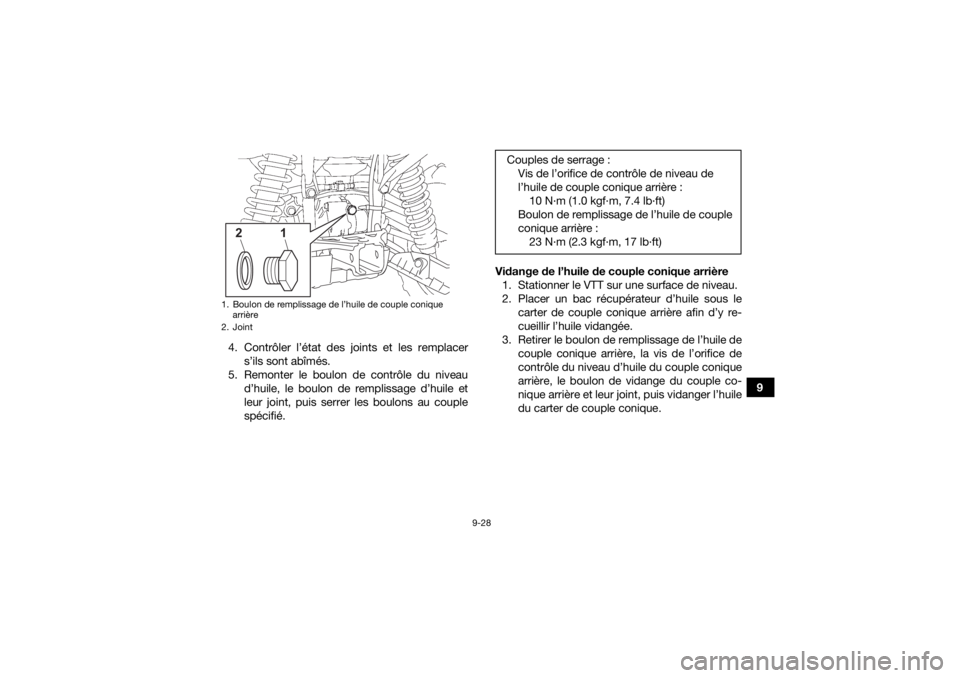

1. Boulon de vidange de l’huile de couple conique arrière
2. JointCouple de serrage : Boulon de vidange de l’huile de couple co-
nique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
12
1. Huile de couple conique arri

9-30
9
6. Vérifier que le joint du boulon de contrôle du
niveau d’huile et le joint du boulon de remplis-
sage ne sont pas endommagés et les rempla-
cer si nécessaire.
7. Remonter le boulon de contrôle du niveau d’huile, le boulon de remplissage d’huile et
leur joint, puis serrer les boulons au couple
spécifié.
8. S’assurer que le carter de couple conique ne fuit pas. Si une fuite d’huile est détectée, il
faut en rechercher la cause.
FBU23429Huile de différentielIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de diffé-
rentiel. Si une fuite est détectée, faire vérifier le
VTT par un concessionnaire Yamaha. En outre, le niveau d’huile de différentiel doit être vérifié et
l’huile changée comme expliqué ci-dessous aux
fréquences spécifiées dans le tableau des entre-
tiens périodiques.
Contrôle du niveau d’huile de différentiel
1. Stationner le VTT sur une surface de niveau.
2. Retirer le boulon de remplissage de l’huile de différentiel et son joint, puis contrôler le ni-
veau d’huile dans le carter de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.
Couples de serrage :
Vis de l’orifice de contrôle de niveau de
l’huile de couple conique arrière :10 N·m (1.0 kgf·m, 7.4 lb·ft)
Boulon de remplissage de l’huile de couple
conique arrière : 23 N·m (2.3 kgf·m, 17 lb·ft)

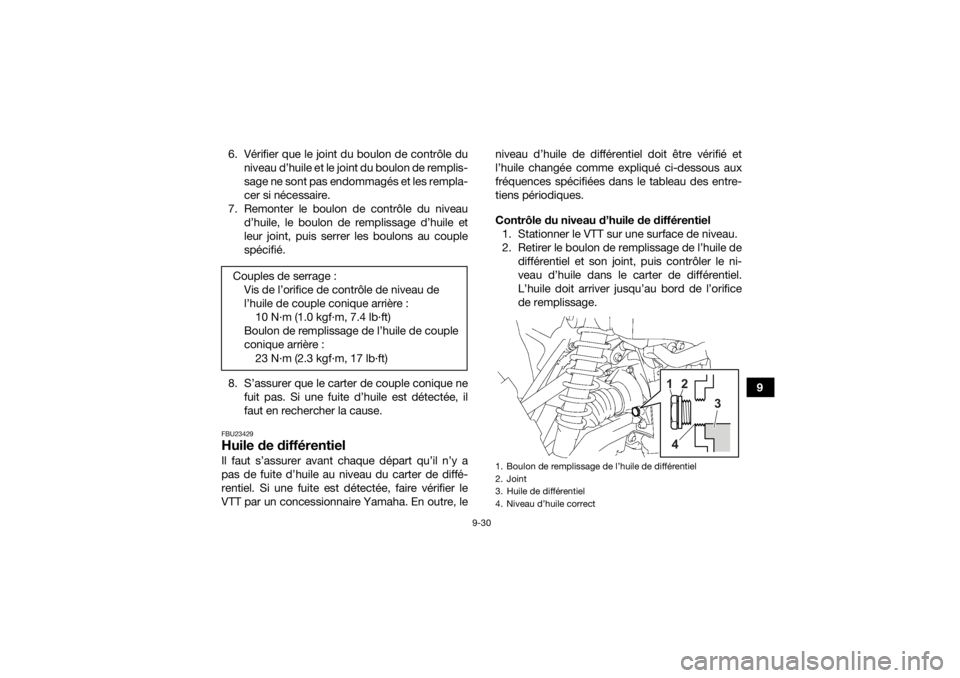

1. Boulon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
UBLT60F0.book Page 30 Thursday, June 24, 2021 1:05 PM

9-31
93. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le boulon de remplissage de l’huile et un joint neuf, puis serrer le boulon au cou-
ple spécifié.
Vidange de l’huile de différentiel 1. Stationner le VTT sur une surface de niveau.
2. Placer un bac récupérateur d’huile sous le carter de différentiel afin d’y recueillir l’huile
vidangée.
3. Retirer le boulon de remplissage d’huile de différentiel, le boulon de vidange de l’huile de
différentiel et leur joint, puis vidanger l’huile
du carter de différentiel. 4. Remonter le boulon de vidange et un joint
neuf, puis serrer le boulon au couple spécifié.
5. Remplir avec de l’huile de différentiel du type recommandé jusqu’au goulot de l’orifice de
remplissage comme indiqué. ATTENTION :
Ne pas laisser pénétrer de corps étrangers
dans le boîtier de différentiel.
[FCB00412]
Couple de serrage :Boulon de remplissage de l’huile de
différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)
1. Boulon de vidange de l’huile de différentiel
2. JointCouple de serrage :Boulon de vidange de l’huile de différentiel :9.8 N·m (0.98 kgf·m, 7.2 lb·ft)
12
