bloque complètement. Tourner le guidon ou
commencer à avancer pour faciliter le blocage
ou le déblocage du différentiel.
FBU38114Écran multifonction
L’écran multifonction affiche les éléments
suivants :
compteur de vitesse
compteur kilométrique
totalisateurs journaliers
montre
compteur horaire
afficheur de la tension
afficheur de la température du liquide de refroi-
dissement
jauge de niveau de carburant
réglage de la luminosité
affichage du code d’erreur
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de dé-
placement du véhicule. Le compteur de vitesse
peut être réglé sur “MPH” ou “km/h”. Ceci modifie
également les unités (miles et kilomètres) du
compteur kilométrique et du totalisateur journa-
lier. Pour alterner l’affichage entre “MPH” et
“km/h”, tourner la clé sur “ ” (arrêt), puis, tout en
maintenant le bouton “SELECT” enfoncé, tourner
la clé sur “ ” (contact).
1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journalier A/ totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
3. Montre/compteur horaire/afficheur de tension/afficheur de température du liquide de refroidissement
4. Jauge de niveau de carburant
5. Bouton “MODE”
6. Bouton “SELECT”

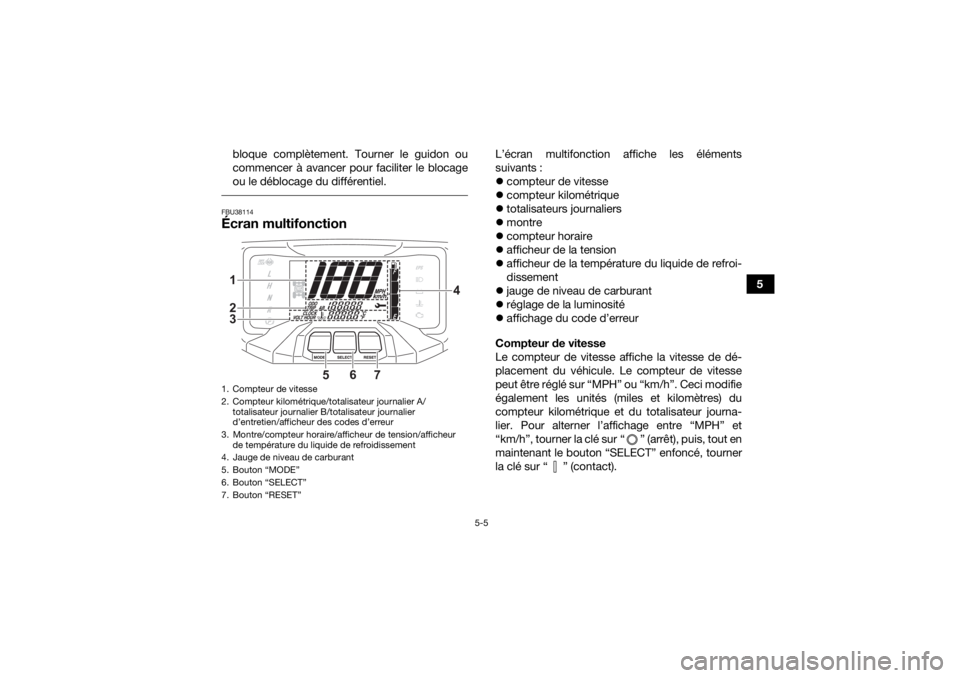

7. Bouton “RESET”123
5
6
7
4
UBLT60F0.book Page 5 Thursday, June 24, 2021 1:05 PM
Page 36 of 188

5-6
5Compteur kilométrique et compteurs journa-
liers
Le compteur kilométrique indique la distance to-
tale parcourue par le véhicule.
Les totalisateurs journaliers affichent la distance
parcourue depuis leur dernière remise à zéro. Les
totalisateurs journaliers peuvent être utilisés pour
enregistrer la distance parcourue durant un seul
trajet, ou pour estimer la distance qu’il est possi-
ble de parcourir avec un plein de carburant, etc. Le totalisateur journalier d’entretien affiche la dis-
tance parcourue depuis sa réinitialisation lors du
dernier entretien.
Appuyer sur le bouton “SELECT” pour alterner en-
tre le compteur kilométrique “ODO”, les totalisa-
teurs journaliers “TRIP A” et “TRIP B” et le totali-
sateur journalier d’entretien “ ” dans l’ordre
suivant :
ODO →
TRIP A → TRIP B → → ODO
Pour remettre un totalisateur journalier à zéro,
passer à l’affichage du totalisateur journalier sou-
haité, puis appuyer sur le bouton “RESET” pen-
dant 2 secondes.
N.B. Le compteur kilométrique se bloque à 199999.
Les compteurs journaliers se remettent à zéro et
continuent à compter après 9999.9.

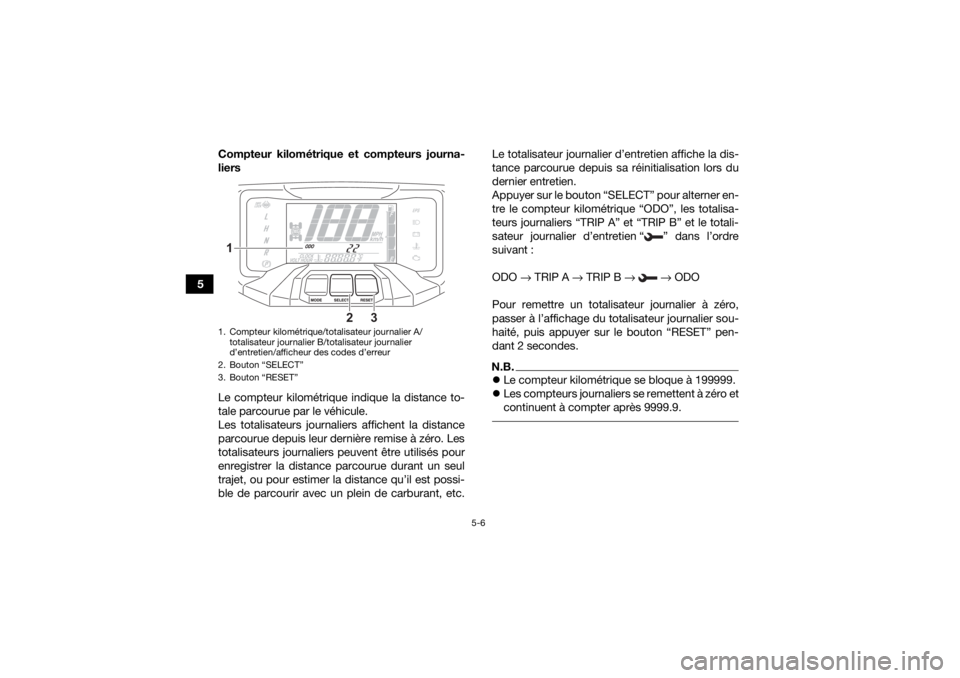

1. Compteur kilométrique/t otalisateur journalier A/
totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
2. Bouton “SELECT”
3. Bouton “RESET”1
2
3
UBLT60F0.book Page 6 Thursday, June 24, 2021 1:05 PM
Page 37 of 188

5-7
5
Montre, compteur horaire, afficheur de la ten-
sion et afficheur de la température du liquide
de refroidissement
La montre affiche l’heure sur 12 heures. Le comp-
teur horaire affiche le temps total de fonctionne-
ment du moteur. L’afficheur de la tension indique
la tension de la batterie. L’afficheur de la tempéra-
ture du liquide de refroidissement indique la tem-
pérature du liquide de refroidissement. Appuyer sur le bouton “MODE” pour modifier l’af-
fichage des compteurs (montre “CLOCK”, comp-
teur horaire “HOUR”, afficheur de la tension
“VOLT” et afficheur de la température du liquide
de refroidissement “ ”) dans l’ordre suivant :
CLOCK →
HOUR → VOLT → → CLOCK
Réglage de la montre
1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE- LECT” et “RESET” pendant 2 secondes. L’af-
fichage des heures se met à clignoter.
3. Utiliser le bouton “RESET” pour régler les heures.
4. Appuyer sur le bouton “SELECT”. L’affichage des minutes se met à clignoter.
5. Utiliser le bouton “RESET” pour régler les mi- nutes.
6. Appuyer sur le bouton “SELECT”, puis le re- lâcher pour que la montre se mette en mar-
che.
1. Montre/compteur horaire/afficheur de tension/afficheur de température du liquide de refroidissement
2. Bouton “MODE”
3. Bouton “SELECT”
4. Bouton “RESET”1
2
3
4
UBLT60F0.book Page 7 Thursday, June 24, 2021 1:05 PM
Page 39 of 188

5-9
5
N.B.L’afficheur de la température du liquide de re-
froidissement peut être réglé sur “°C” ou “°F”.
Pour modifier l’affichage des unités de tempé-
rature, tourner la clé sur “ ” (arrêt), puis ap-
puyer sur le bouton “RESET” et le maintenir en-
foncé tout en tournant la clé sur “ ” (contact).
Le ventilateur se met en marche et s’arrête au-
tomatiquement en fonction de la température
du liquide de refroidissement. Jauge de niveau de carburant La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. Les segments d’affichage de la jauge
de niveau de carburant s’éteignent progressive-
ment de “F” (plein) à “E” (vide) au fur et à mesure
que le niveau diminue. Lorsque le dernier segment
se met à clignoter, cela indique qu’il reste environ
4.0 L (1.06 US gal, 0.88 Imp.gal) de carburant
dans le réservoir. Refaire le plein dès que possible.
N.B.Si le circuit électrique de la jauge de niveau de car-
burant ne fonctionne pas correctement, tous les
segments de l’afficheur clignotent de manière ré-
pétée. Faire contrôler le véhicule par un conces-
sionnaire Yamaha.

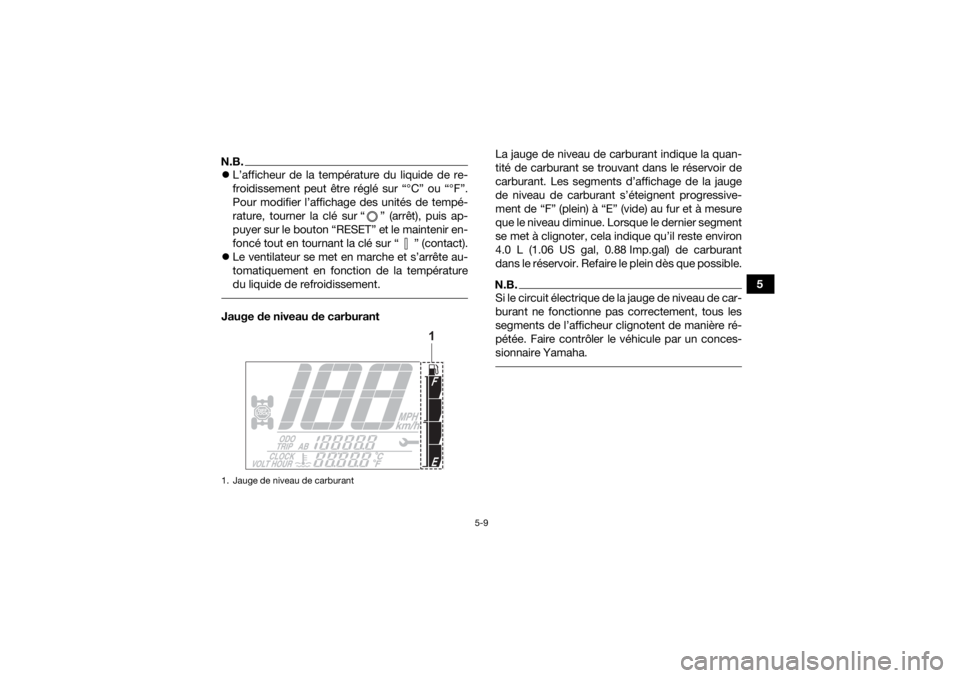

1. Jauge de niveau de carburant
1
UBLT60F0.book Page 9 Thursday, June 24, 2021 1:05 PM
Page 40 of 188
5-10
5Réglage de la luminosité
Ce mode permet de régler la luminosité de l’écran
multifonctions lorsque le véhicule est à l’arrêt.
Réglage de la luminosité
1. Appuyer sur le bouton “SELECT” pendant
2 secondes.
2. Utiliser le bouton “RESET” pour régler la lumi- nosité.
3. Appuyer sur le bouton “SELECT” pour confir- mer le niveau de luminosité sélectionné, puis
quitter le mode de réglage. Affichage du code d’erreur
Ce modèle est équipé d’un dispositif embarqué
de diagnostic de pannes surveillant divers circuits
électriques.
Lorsqu’un problème est détecté dans un de ces
circuits, le témoin d’alerte de panne du moteur
s’allume ou clignote et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, noter le
nombre, puis faire contrôler le véhicule par un
concessionnaire Yamaha.1. Affichage du niveau de luminosité
