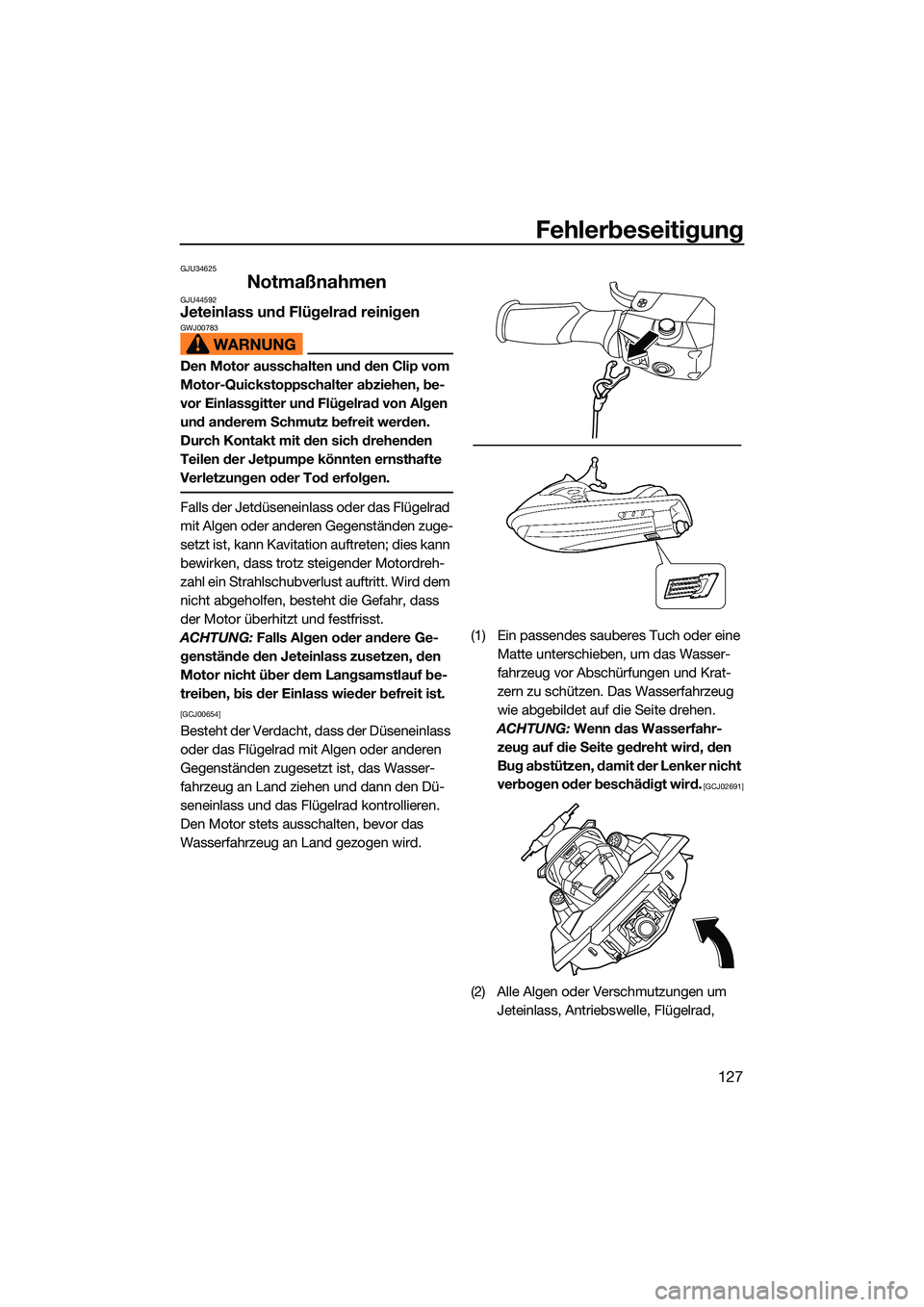

Fehlerbeseitigung
127
GJU34625
NotmaßnahmenGJU44592Jeteinlass und Flügelrad reinigenGWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren.
Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird. (1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02691]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
UF3V73G0.book Page 127 Tuesday, September 28, 2021 11:00 AM

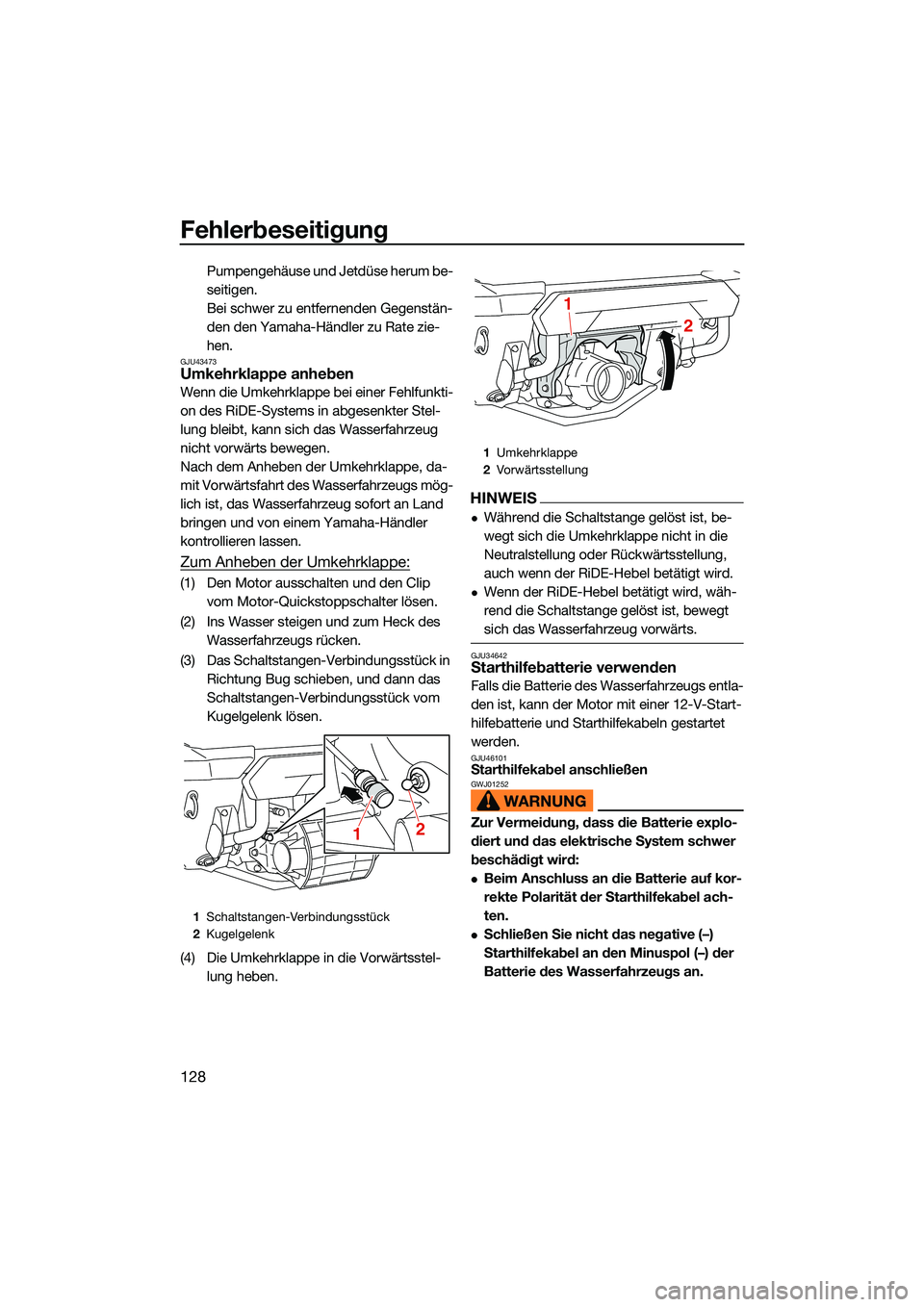

Fehlerbeseitigung
128
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43473Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel- lung heben.
HINWEIS
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU46101Starthilfekabel anschließenGWJ01252
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie des Wasserfahrzeugs an.
1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 2
1
Umkehrklappe
2 Vorwärtsstellung
2
1
UF3V73G0.book Page 128 Tuesday, September 28, 2021 11:00 AM

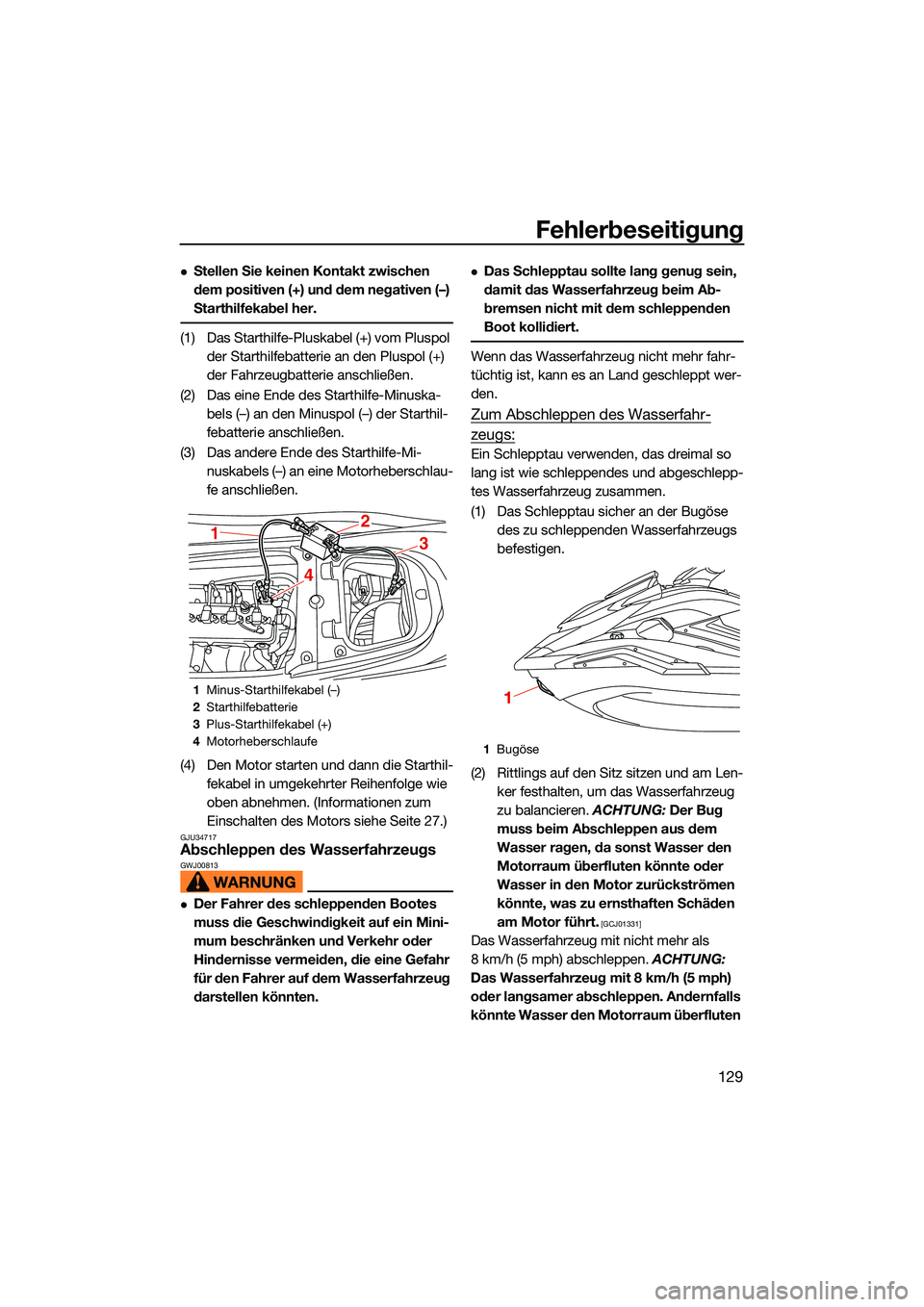

Fehlerbeseitigung
129
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motorheberschlau-
fe anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Informationen zum
Einschalten des Motors siehe Seite 27.)
GJU34717Abschleppen des WasserfahrzeugsGWJ00813
Der Fahrer des schleppenden Bootes
muss die Geschwindigkeit auf ein Mini-
mum beschränken und Verkehr oder
Hindernisse vermeiden, die eine Gefahr
für den Fahrer auf dem Wasserfahrzeug
darstellen könnten.
Das Schlepptau sollte lang genug sein,
damit das Wasserfahrzeug beim Ab-
bremsen nicht mit dem schleppenden
Boot kollidiert.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahr-
zeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz sitzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Das Wasserfahrzeug mit nicht mehr als
8 km/h (5 mph) abschleppen. ACHTUNG:
Das Wasserfahrzeug mit 8 km/h (5 mph)
oder langsamer abschleppen. Andernfalls
könnte Wasser den Motorraum überfluten
1 Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
4
3
2
1Bugöse
1
UF3V73G0.book Page 129 Tuesday, September 28, 2021 11:00 AM

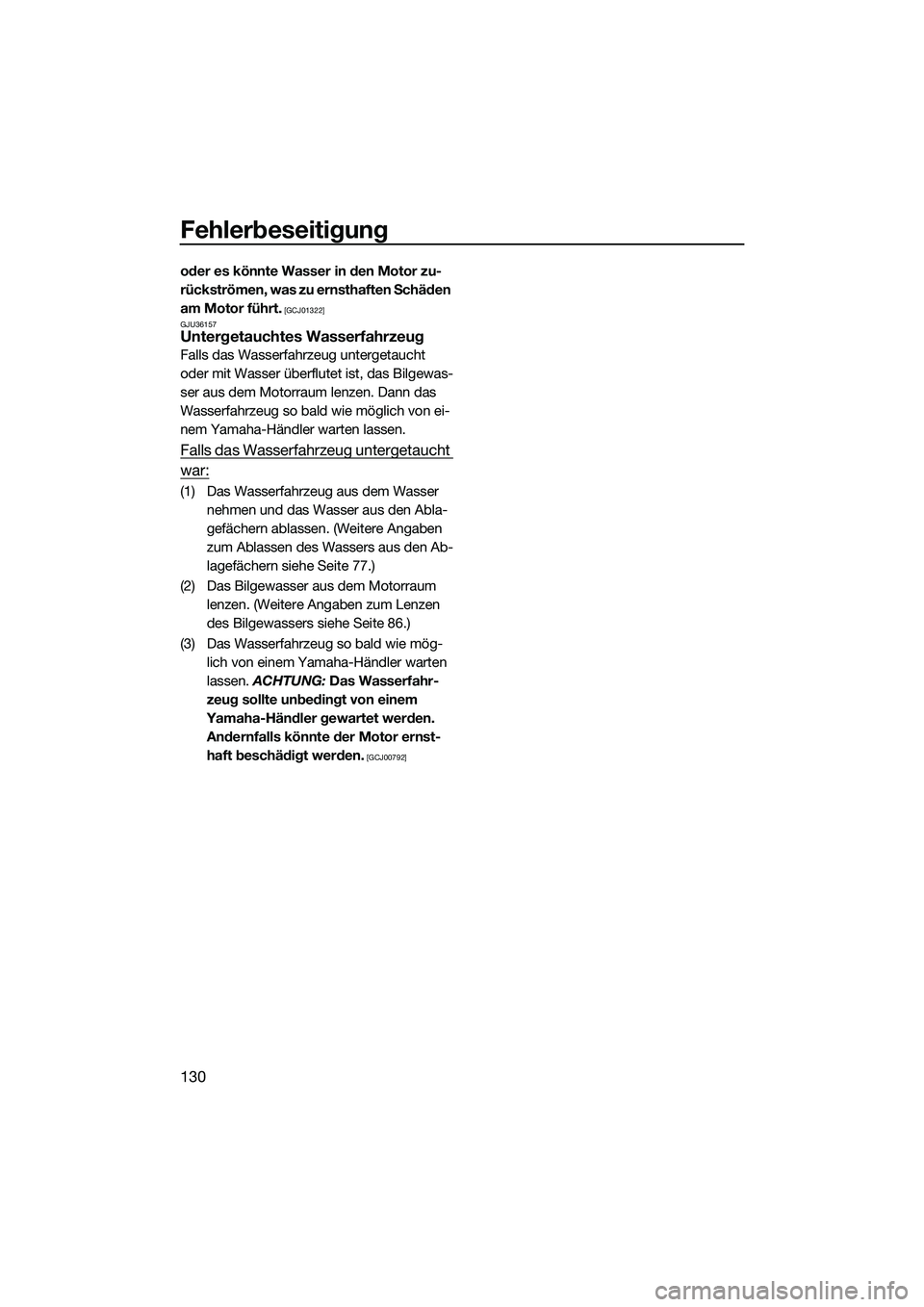

Fehlerbeseitigung
130
oder es könnte Wasser in den Motor zu-
rückströmen, was zu ernsthaften Schäden
am Motor führt.
[GCJ01322]
GJU36157
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht
war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 77.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 86.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3V73G0.book Page 130 Tuesday, September 28, 2021 11:00 AM

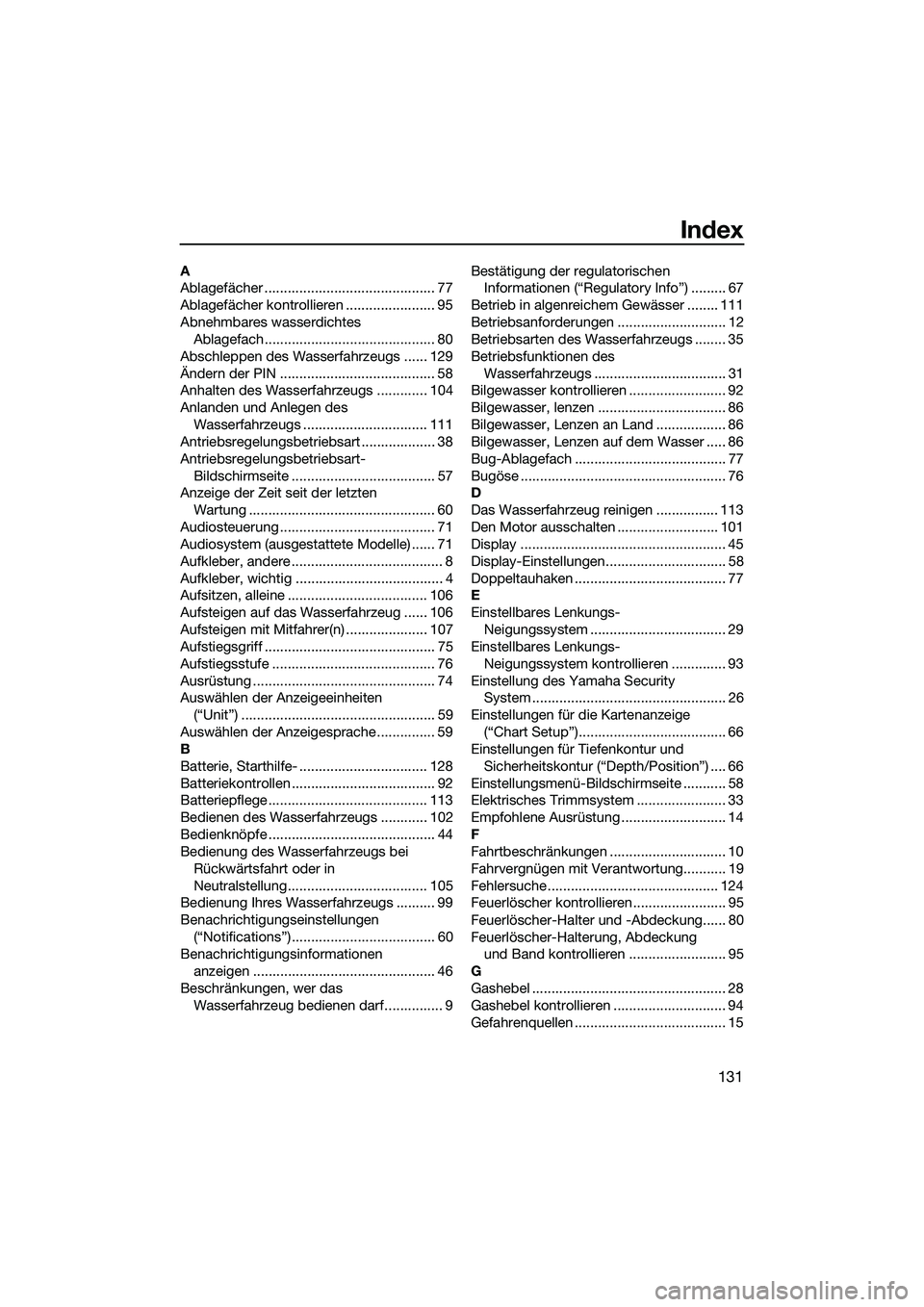

131
Index
A
Ablagefächer ............................................ 77
Ablagefächer kontrollieren ....................... 95
Abnehmbares wasserdichtes Ablagefach............................................ 80
Abschleppen des Wasserfahrzeugs ...... 129
Ändern der PIN ........................................ 58
Anhalten des Wasserfahrzeugs ............. 104
Anlanden und Anlegen des Wasserfahrzeugs ................................ 111
Antriebsregelungsbetriebsart ................... 38
Antriebsregelungsbetriebsart-
Bildschirmseite ..................................... 57
Anzeige der Zeit seit der letzten
Wartung ................................................ 60
Audiosteuerung ........................................ 71
Audiosystem (ausgestattete Modelle) ...... 71
Aufkleber, andere ....................................... 8
Aufkleber, wichtig ...................................... 4
Aufsitzen, alleine .................................... 106
Aufsteigen auf das Wasserfahrzeug ...... 106
Aufsteigen mit Mitfahrer(n) ..................... 107
Aufstiegsgriff ............................................ 75
Aufstiegsstufe .......................................... 76
Ausrüstung ............................................... 74
Auswählen der Anzeigeeinheiten (“Unit”) .................................................. 59
Auswählen der Anzeigesprache............... 59
B
Batterie, Starthilfe- ................................. 128
Batteriekontrollen ..................................... 92
Batteriepflege ......................................... 113
Bedienen des Wasserfahrzeugs ............ 102
Bedienknöpfe ........................................... 44
Bedienung des Wasserfahrzeugs bei Rückwärtsfahrt oder in
Neutralstellung.................................... 105
Bedienung Ihres Wasserfahrzeugs .......... 99
Benachrichtigungseinstellungen
(“Notifications”) ..................................... 60
Benachrichtigungsinformationen
anzeigen ............................................... 46
Beschränkungen, wer das Wasserfahrzeug bedienen darf............... 9 Bestätigung der regulatorischen
Informationen (“Regulatory Info”) ......... 67
Betrieb in algenreichem Gewässer ........ 111
Betriebsanforderungen ............................ 12
Betriebsarten des Wasserfahrzeugs ........ 35
Betriebsfunktionen des Wasserfahrzeugs .................................. 31
Bilgewasser kontrollieren ......................... 92
Bilgewasser, lenzen ................................. 86
Bilgewasser, Lenzen an Land .................. 86
Bilgewasser, Lenzen auf dem Wasser ..... 86
Bug-Ablagefach ....................................... 77
Bugöse ..................................................... 76
D
Das Wasserfahrzeug reinigen ................ 113
Den Motor ausschalten .......................... 101
Display ..................................................... 45
Display-Einstellungen............................... 58
Doppeltauhaken ....................................... 77
E
Einstellbares Lenkungs-
Neigungssystem ................................... 29
Einstellbares Lenkungs-
Neigungssystem kontrollieren .............. 93
Einstellung des Yamaha Security System .................................................. 26
Einstellungen für die Kartenanzeige (“Chart Setup”)...................................... 66
Einstellungen für Tiefenkontur und
Sicherheitskontur (“Depth/Position”) .... 66
Einstellungsmenü-Bildschirmseite ........... 58
Elektrisches Trimmsystem ....................... 33
Empfohlene Ausrüstung ........................... 14
F
Fahrtbeschränkungen .............................. 10
Fahrvergnügen mit Verantwortung........... 19
Fehlersuche............................................ 124
Feuerlöscher kontrollieren........................ 95
Feuerlöscher-Halter und -Abdeckung...... 80
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 95
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 94
Gefahrenquellen ....................................... 15
UF3V73G0.book Page 131 Tuesday, September 28, 2021 11:00 AM

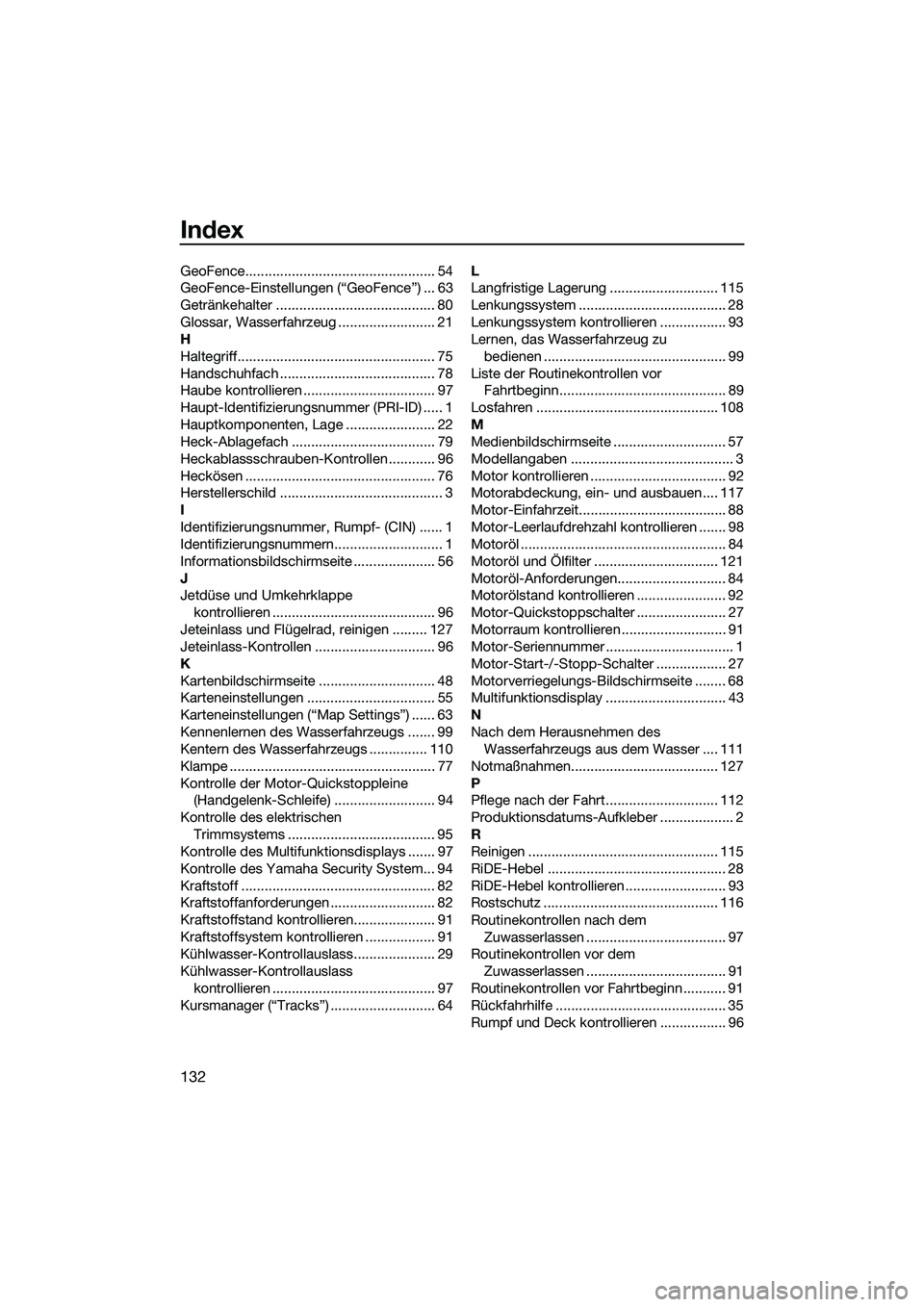

Index
132
GeoFence................................................. 54
GeoFence-Einstellungen (“GeoFence”) ... 63
Getränkehalter ......................................... 80
Glossar, Wasserfahrzeug ......................... 21
H
Haltegriff................................................... 75
Handschuhfach ........................................ 78
Haube kontrollieren .................................. 97
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 22
Heck-Ablagefach ..................................... 79
Heckablassschrauben-Kontrollen ............ 96
Heckösen ................................................. 76
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN) ...... 1
Identifizierungsnummern............................ 1
Informationsbildschirmseite ..................... 56
J
Jetdüse und Umkehrklappe kontrollieren .......................................... 96
Jeteinlass und Flügelrad, reinigen ......... 127
Jeteinlass-Kontrollen ............................... 96
K
Kartenbildschirmseite .............................. 48
Karteneinstellungen ................................. 55
Karteneinstellungen (“Map Settings”) ...... 63
Kennenlernen des Wasserfahrzeugs ....... 99
Kentern des Wasserfahrzeugs ............... 110
Klampe ..................................................... 77
Kontrolle der Motor-Quickstoppleine (Handgelenk-Schleife) .......................... 94
Kontrolle des elektrischen Trimmsystems ...................................... 95
Kontrolle des Multifunktionsdisplays ....... 97
Kontrolle des Yamaha Security System... 94
Kraftstoff .................................................. 82
Kraftstoffanforderungen ........................... 82
Kraftstoffstand kontrollieren..................... 91
Kraftstoffsystem kontrollieren .................. 91
Kühlwasser-Kontrollauslass..................... 29
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 97
Kursmanager (“Tracks”) ........................... 64 L
Langfristige Lagerung ............................ 115
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 93
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 99
Liste der Routinekontrollen vor Fahrtbeginn........................................... 89
Losfahren ............................................... 108
M
Medienbildschirmseite ............................. 57
Modellangaben .......................................... 3
Motor kontrollieren ................................... 92
Motorabdeckung, ein- und ausbauen .... 117
Motor-Einfahrzeit...................................... 88
Motor-Leerlaufdrehzahl kontrollieren ....... 98
Motoröl ..................................................... 84
Motoröl und Ölfilter ................................ 121
Motoröl-Anforderungen............................ 84
Motorölstand kontrollieren ....................... 92
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren ........................... 91
Motor-Seriennummer ................................. 1
Motor-Start-/-Stopp-Schalter .................. 27
Motorverriegelungs-Bildschirmseite ........ 68
Multifunktionsdisplay ............................... 43
N
Nach dem Herausnehmen des Wasserfahrzeugs aus dem Wasser .... 111
Notmaßnahmen...................................... 127
P
Pflege nach der Fahrt ............................. 112
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................. 115
RiDE-Hebel .............................................. 28
RiDE-Hebel kontrollieren .......................... 93
Rostschutz ............................................. 116
Routinekontrollen nach dem Zuwasserlassen .................................... 97
Routinekontrollen vor dem
Zuwasserlassen .................................... 91
Routinekontrollen vor Fahrtbeginn ........... 91
Rückfahrhilfe ............................................ 35
Rumpf und Deck kontrollieren ................. 96
UF3V73G0.book Page 132 Tuesday, September 28, 2021 11:00 AM

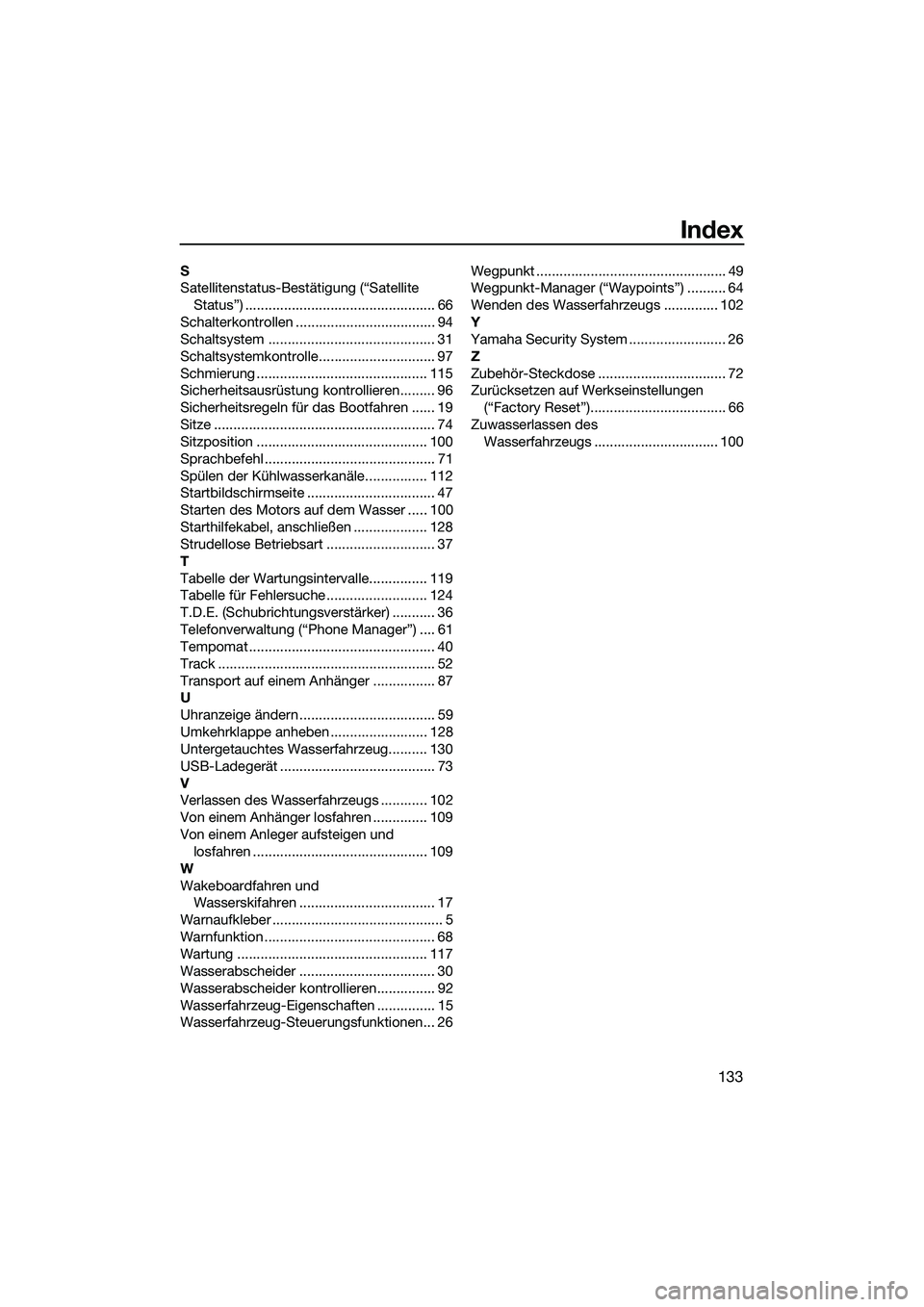

Index
133
S
Satellitenstatus-Bestätigung (“Satellite Status”) ................................................. 66
Schalterkontrollen .................................... 94
Schaltsystem ........................................... 31
Schaltsystemkontrolle.............................. 97
Schmierung ............................................ 115
Sicherheitsausrüstung kontrollieren......... 96
Sicherheitsregeln für das Bootfahren ...... 19
Sitze ......................................................... 74
Sitzposition ............................................ 100
Sprachbefehl ............................................ 71
Spülen der Kühlwasserkanäle................ 112
Startbildschirmseite ................................. 47
Starten des Motors auf dem Wasser ..... 100
Starthilfekabel, anschließen ................... 128
Strudellose Betriebsart ............................ 37
T
Tabelle der Wartungsintervalle............... 119
Tabelle für Fehlersuche .......................... 124
T.D.E. (Schubrichtungsverstärker) ........... 36
Telefonverwaltung (“Phone Manager”) .... 61
Tempomat ................................................ 40
Track ........................................................ 52
Transport auf einem Anhänger ................ 87
U
Uhranzeige ändern ................................... 59
Umkehrklappe anheben ......................... 128
Untergetauchtes Wasserfahrzeug.......... 130
USB-Ladegerät ........................................ 73
V
Verlassen des Wasserfahrzeugs ............ 102
Von einem Anhänger losfahren .............. 109
Von einem Anleger aufsteigen und losfahren ............................................. 109
W
Wakeboardfahren und Wasserskifahren ................................... 17
Warnaufkleber ............................................ 5
Warnfunktion ............................................ 68
Wartung ................................................. 117
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren............... 92
Wasserfahrzeug-Eigenschaften ............... 15
Wasserfahrzeug-Steuerungsfunktionen... 26 Wegpunkt ................................................. 49
Wegpunkt-Manager (“Waypoints”) .......... 64
Wenden des Wasserfahrzeugs .............. 102
Y
Yamaha Security System ......................... 26
Z
Zubehör-Steckdose ................................. 72
Zurücksetzen auf Werkseinstellungen
(“Factory Reset”)................................... 66
Zuwasserlassen des Wasserfahrzeugs ................................ 100
UF3V73G0.book Page 133 Tuesday, September 28, 2021 11:00 AM

Gedruckt in den USA
September 2021–0.7  1 CR
UF3V73G0.book Page 1 Tuesday, September 28, 2021 11:00 AM
