2022 YAMAHA FX HO CRUISER Betriebsanleitungen (in German)

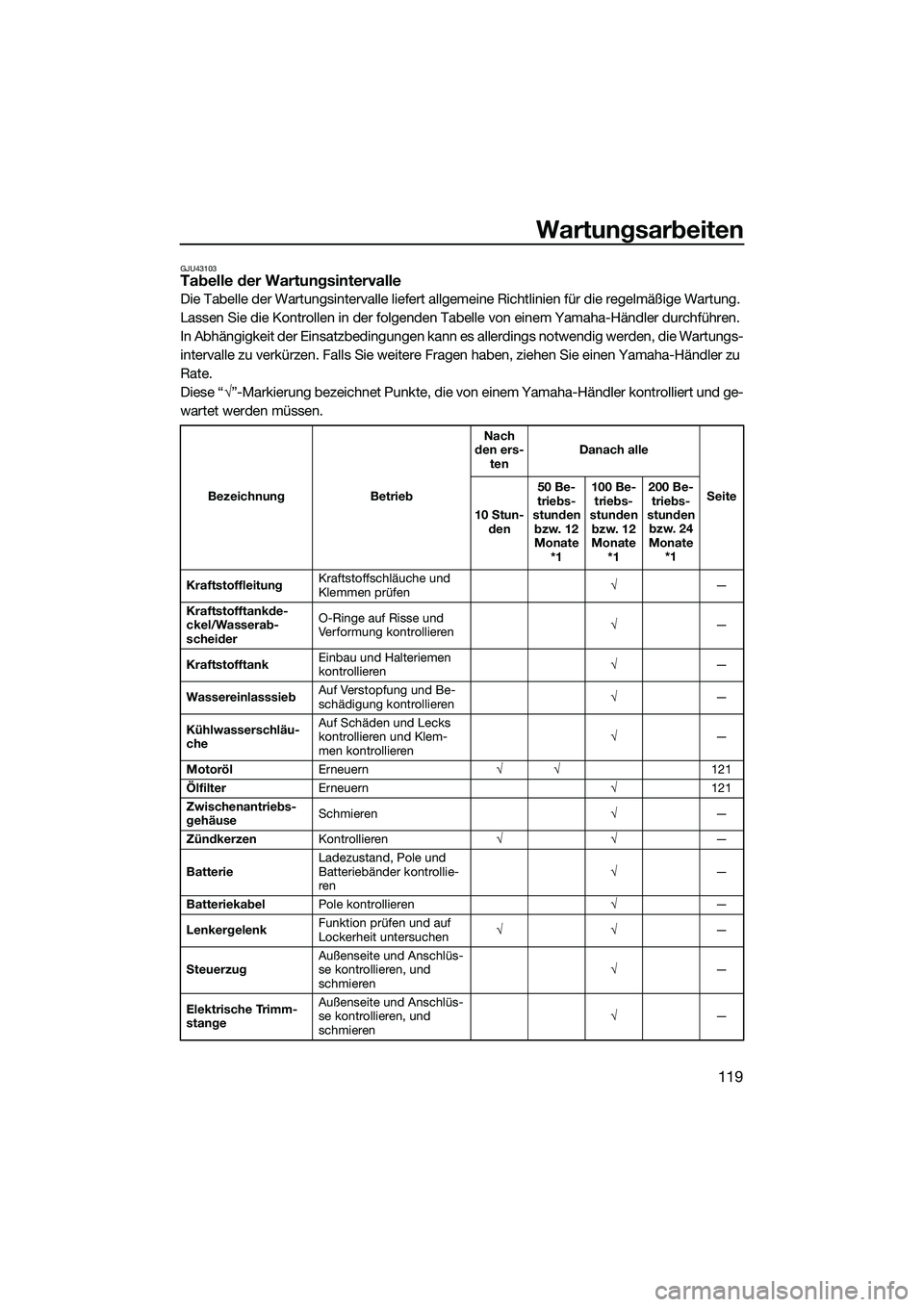

Wartungsarbeiten
119
GJU43103Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ ”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
Kraftstoffleitung Kraftstoffschläuche und
Klemmen prüfen

—
Kraftstofftankde-
ckel/Wasserab-
scheider O-Ringe auf Risse und
Verformung kontrollieren

—
Kraftstofftank Einbau und Halteriemen
kontrollieren

—
Wassereinlasssieb Auf Verstopfung und Be-
schädigung kontrollieren

—
Kühlwasserschläu-
che Auf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren

—
Motoröl Erneuern  121
Ölfilter Erneuern 121
Zwischenantriebs-
gehäuse Schmieren
—
Zündkerzen Kontrollieren  —
Batterie Ladezustand, Pole und
Batteriebänder kontrollie-
ren 
—
Batteriekabel Pole kontrollieren —
Lenkergelenk Funktion prüfen und auf
Lockerheit untersuchen

—
Steuerzug Außenseite und Anschlüs-
se kontrollieren, und
schmieren 
—
Elektrische Trimm-
stange Außenseite und Anschlüs-
se kontrollieren, und
schmieren

—
UF3V73G0.book Page 119 Tuesday, September 28, 2021 11:00 AM

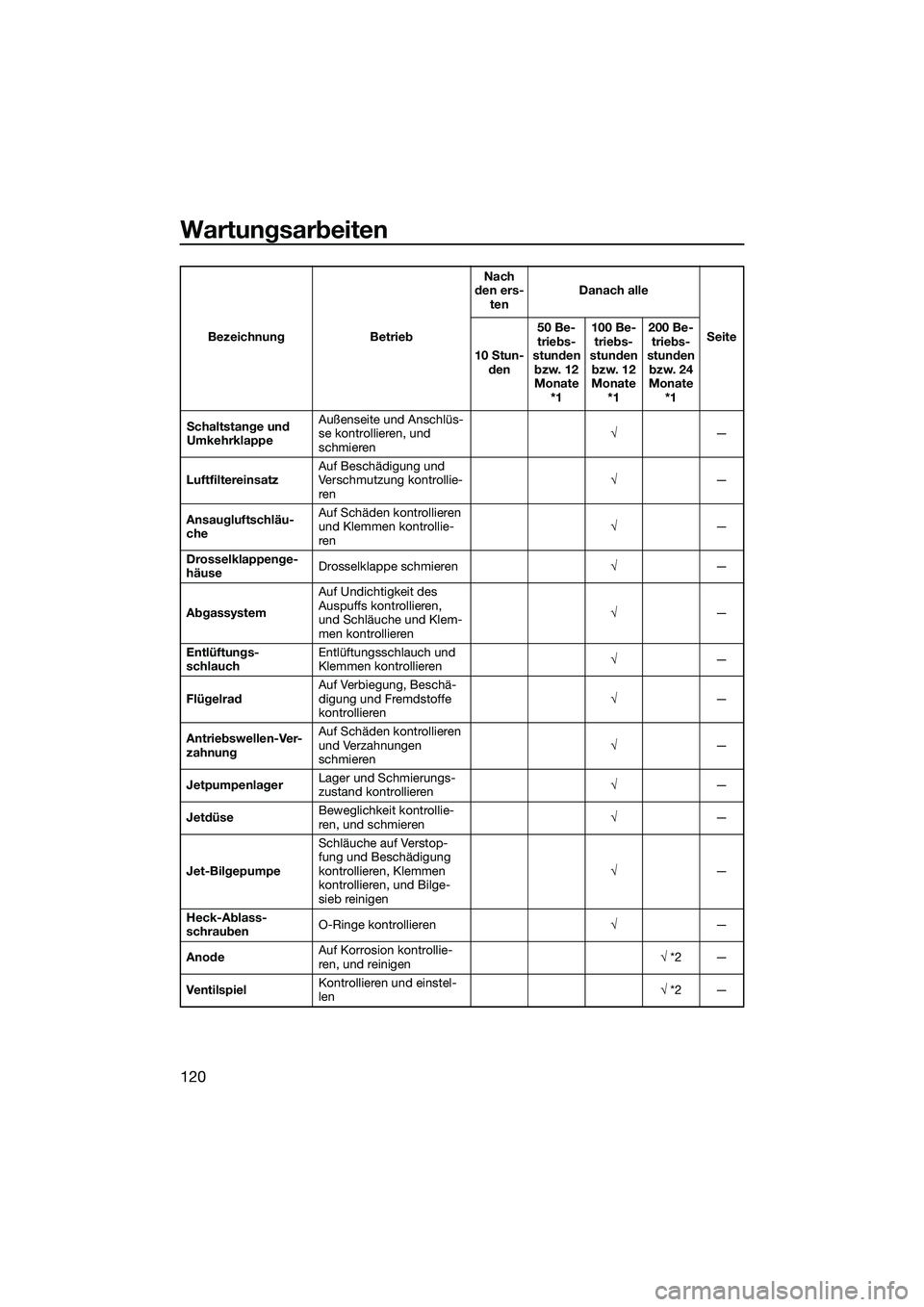

Wartungsarbeiten
120
Schaltstange und
Umkehrklappe Außenseite und Anschlüs-
se kontrollieren, und
schmieren

—
Luftfiltereinsatz Auf Beschädigung und
Verschmutzung kontrollie-
ren 
—
Ansaugluftschläu-
che Auf Schäden kontrollieren
und Klemmen kontrollie-
ren

—
Drosselklappenge-
häuse Drosselklappe schmieren
—
Abgassystem Auf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren

—
Entlüftungs-
schlauch Entlüftungsschlauch und
Klemmen kontrollieren

—
Flügelrad Auf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren 
—
Antriebswellen-Ver-
zahnung Auf Schäden kontrollieren
und Verzahnungen
schmieren

—
Jetpumpenlager Lager und Schmierungs-
zustand kontrollieren

—
Jetdüse Beweglichkeit kontrollie-
ren, und schmieren

—
Jet-Bilgepumpe Schläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen 
—
Heck-Ablass-
schrauben O-Ringe kontrollieren
—
Anode Auf Korrosion kontrollie-
ren, und reinigen

*2 —
Ventilspiel Kontrollieren und einstel-
len

*2 —
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
UF3V73G0.book Page 120 Tuesday, September 28, 2021 11:00 AM

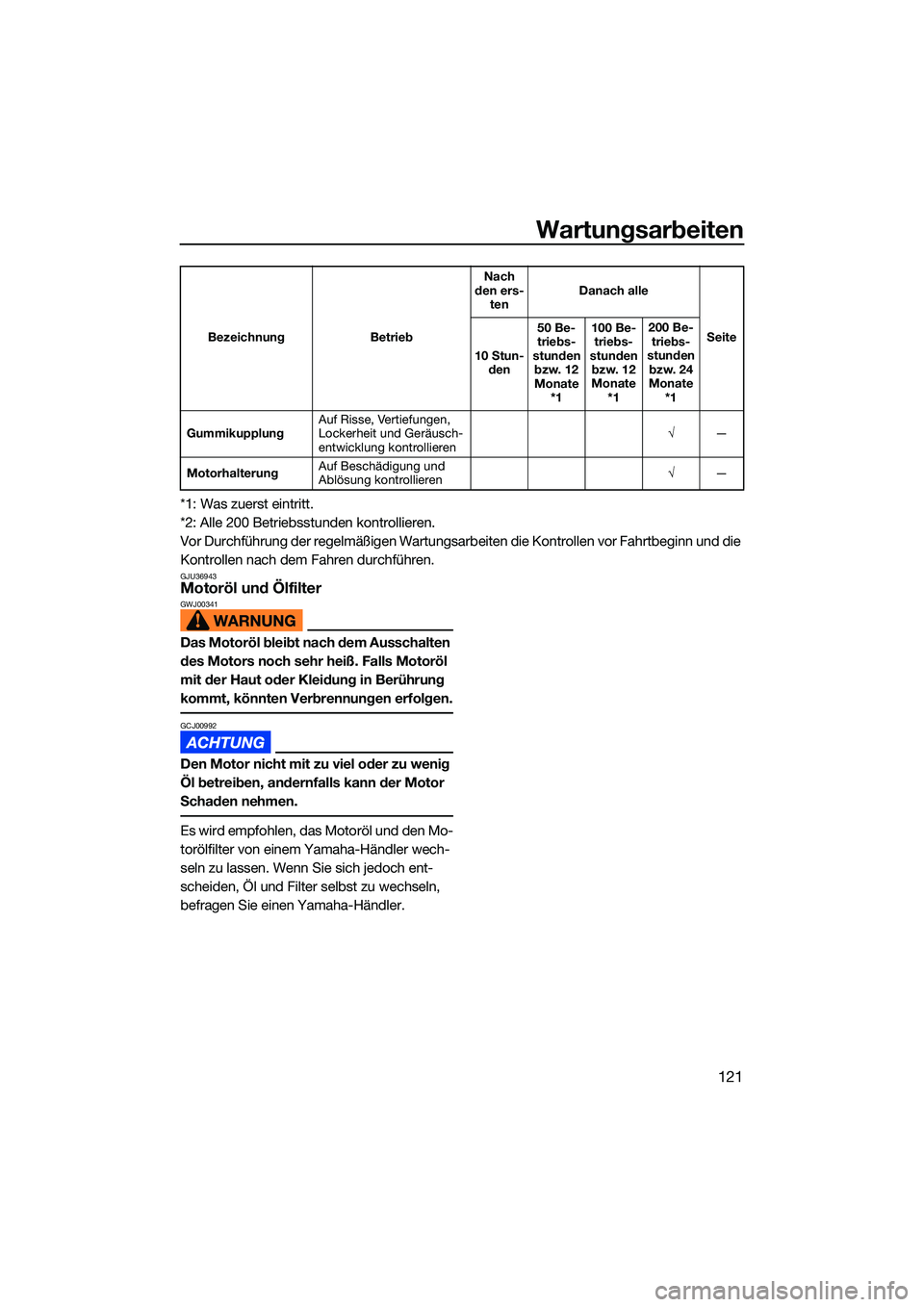

Wartungsarbeiten
121
*1: Was zuerst eintritt.
*2: Alle 200 Betriebsstunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
GJU36943Motoröl und ÖlfilterGWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Gummikupplung Auf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren 
—
Motorhalterung Auf Beschädigung und
Ablösung kontrollieren

—
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
UF3V73G0.book Page 121 Tuesday, September 28, 2021 11:00 AM

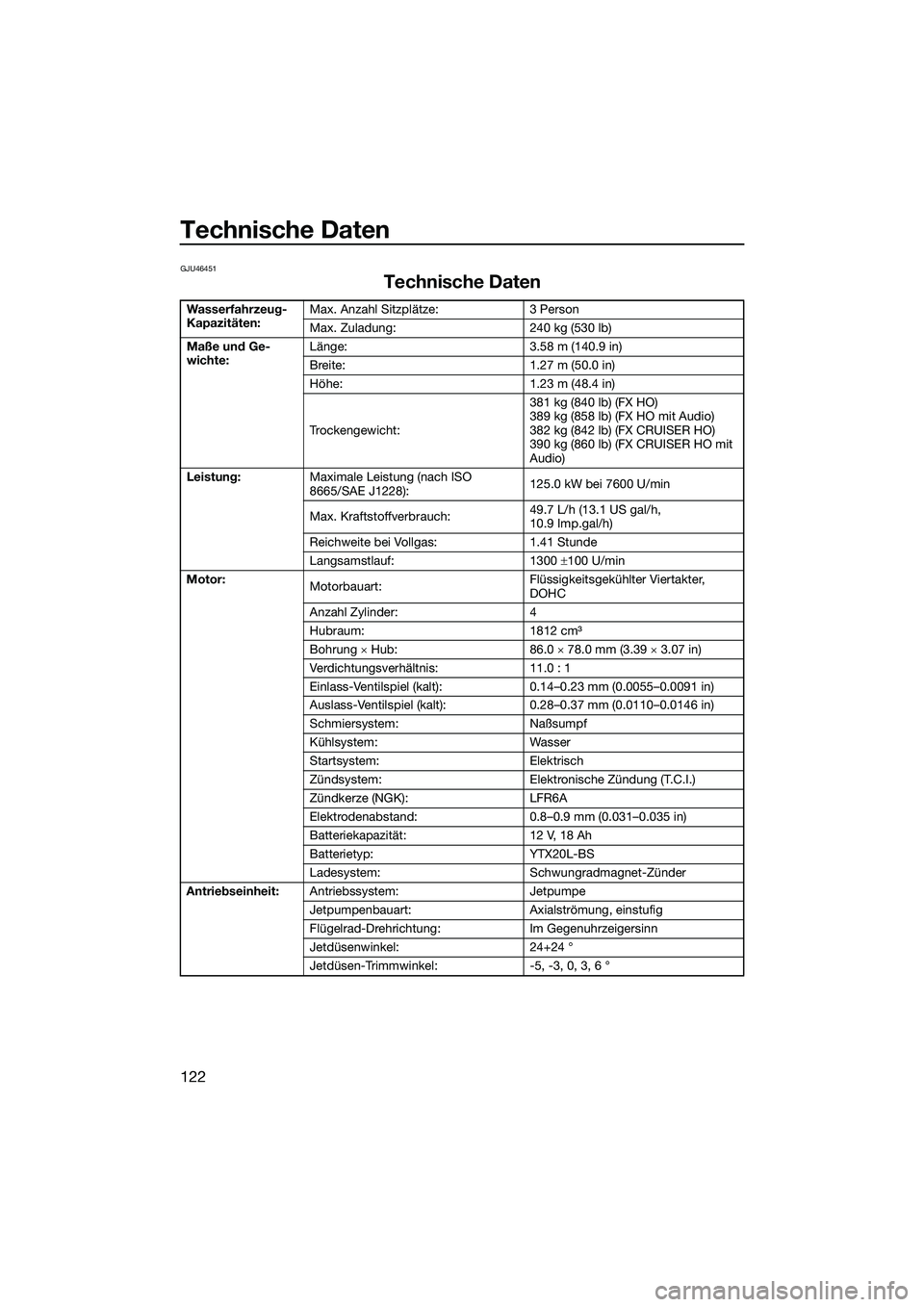

Technische Daten
122
GJU46451
Technische Daten
Wasserfahrzeug-
Kapazitäten:Max. Anzahl Sitzplätze: 3 Person
Max. Zuladung: 240 kg (530 lb)
Maße und Ge-
wichte: Länge: 3.58 m (140.9 in)
Breite: 1.27 m (50.0 in)
Höhe: 1.23 m (48.4 in)
Trockengewicht: 381 kg (840 lb) (FX HO)
389 kg (858 lb) (FX HO mit Audio)
382 kg (842 lb) (FX CRUISER HO)
390 kg (860 lb) (FX CRUISER HO mit
Audio)
Leistung: Maximale Leistung (nach ISO
8665/SAE J1228): 125.0 kW bei 7600 U/min
Max. Kraftstoffverbrauch: 49.7 L/h (13.1 US gal/h,
10.9 Imp.gal/h)
Reichweite bei Vollgas: 1.41 Stunde
Langsamstlauf: 1300 100 U/min
Motor: Motorbauart: Flüssigkeitsgekühlter Viertakter,
DOHC
Anzahl Zylinder: 4
Hubraum: 1812 cm3
Bohrung  Hub: 86.0  78.0 mm (3.39  3.07 in)
Verdichtungsverhältnis: 11.0 : 1
Einlass-Ventilspiel (kalt): 0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt): 0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem: Naßsumpf
Kühlsystem: Wasser
Startsystem: Elektrisch
Zündsystem: Elektronische Zündung (T.C.I.)
Zündkerze (NGK): LFR6A
Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität: 12 V, 18 Ah
Batterietyp: YTX20L-BS
Ladesystem: Schwungradmagnet-Zünder
Antriebseinheit: Antriebssystem: Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung: Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24+24 °
Jetdüsen-Trimmwinkel: -5, -3, 0, 3, 6 °
UF3V73G0.book Page 122 Tuesday, September 28, 2021 11:00 AM

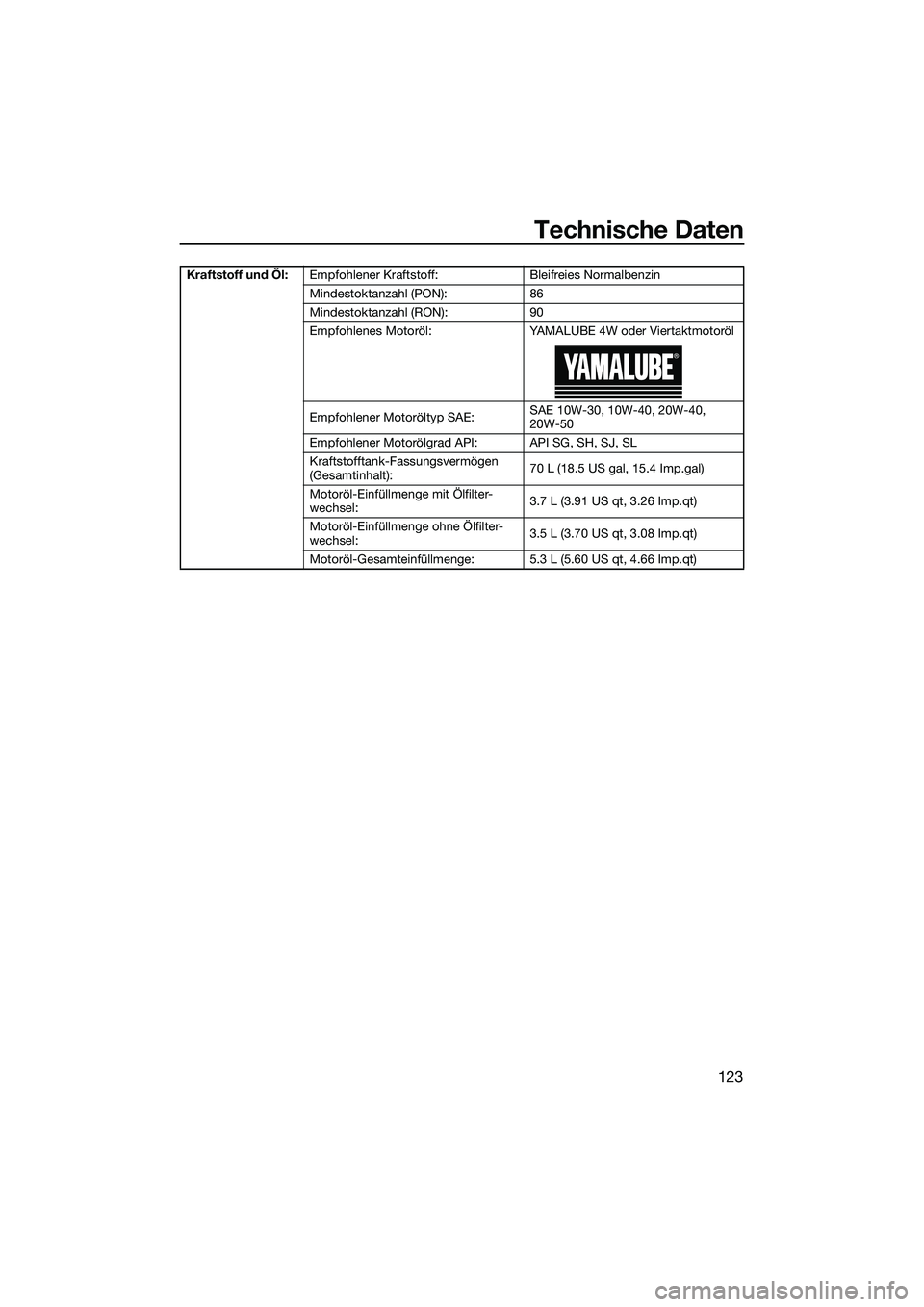

Technische Daten
123
Kraftstoff und Öl:Empfohlener Kraftstoff: Bleifreies Normalbenzin
Mindestoktanzahl (PON): 86
Mindestoktanzahl (RON): 90
Empfohlenes Motoröl: YAMALUBE 4W oder Viertaktmotoröl
Empfohlener Motoröltyp SAE: SAE 10W-30, 10W-40, 20W-40,
20W-50
Empfohlener Motorölgrad API: API SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt): 70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilter-
wechsel: 3.7 L (3.91 US qt, 3.26 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilter-
wechsel: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Motoröl-Gesamteinfüllmenge: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3V73G0.book Page 123 Tuesday, September 28, 2021 11:00 AM

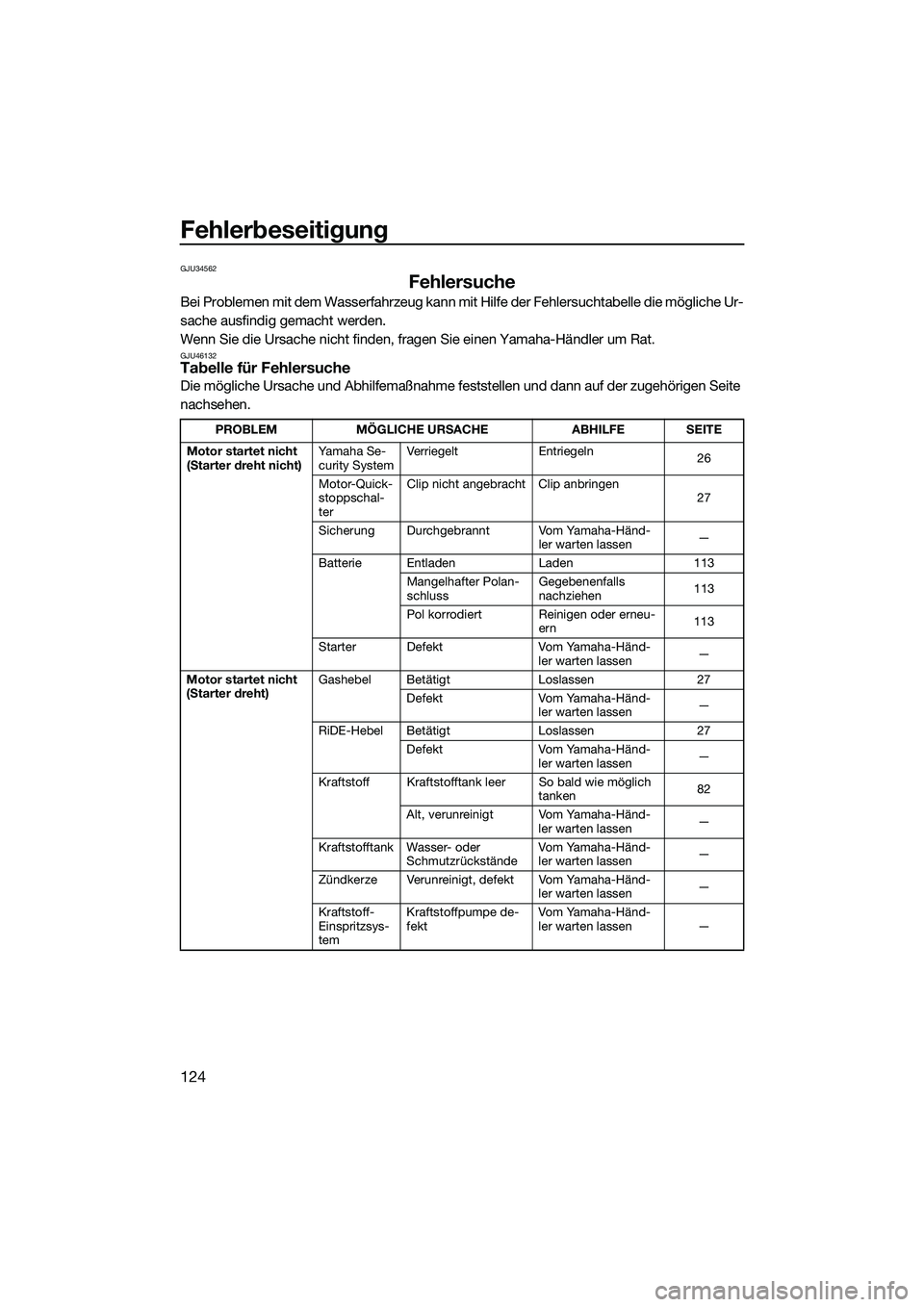

Fehlerbeseitigung
124
GJU34562
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU46132Tabelle für Fehlersuche
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFESEITE
Motor startet nicht
(Starter dreht nicht) Ya m a h a S e -
curity SystemVerriegelt
Entriegeln
26
Motor-Quick-
stoppschal-
ter Clip nicht angebracht Clip anbringen
27
Sicherung Durchgebrannt Vom Yamaha-Händ- ler warten lassen—
Batterie Entladen Laden113
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
113
Pol korrodiert Reinigen oder erneu- ern 113
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen27
Defekt Vom Yamaha-Händ-
ler warten lassen —
RiDE-Hebel Betätigt Loslassen27
Defekt Vom Yamaha-Händ-
ler warten lassen —
Kraftstoff Kraftstofftank leer So bald wie möglich tanken82
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vo m Ya ma h a - H ä n d-
ler warten lassen
—
UF3V73G0.book Page 124 Tuesday, September 28, 2021 11:00 AM

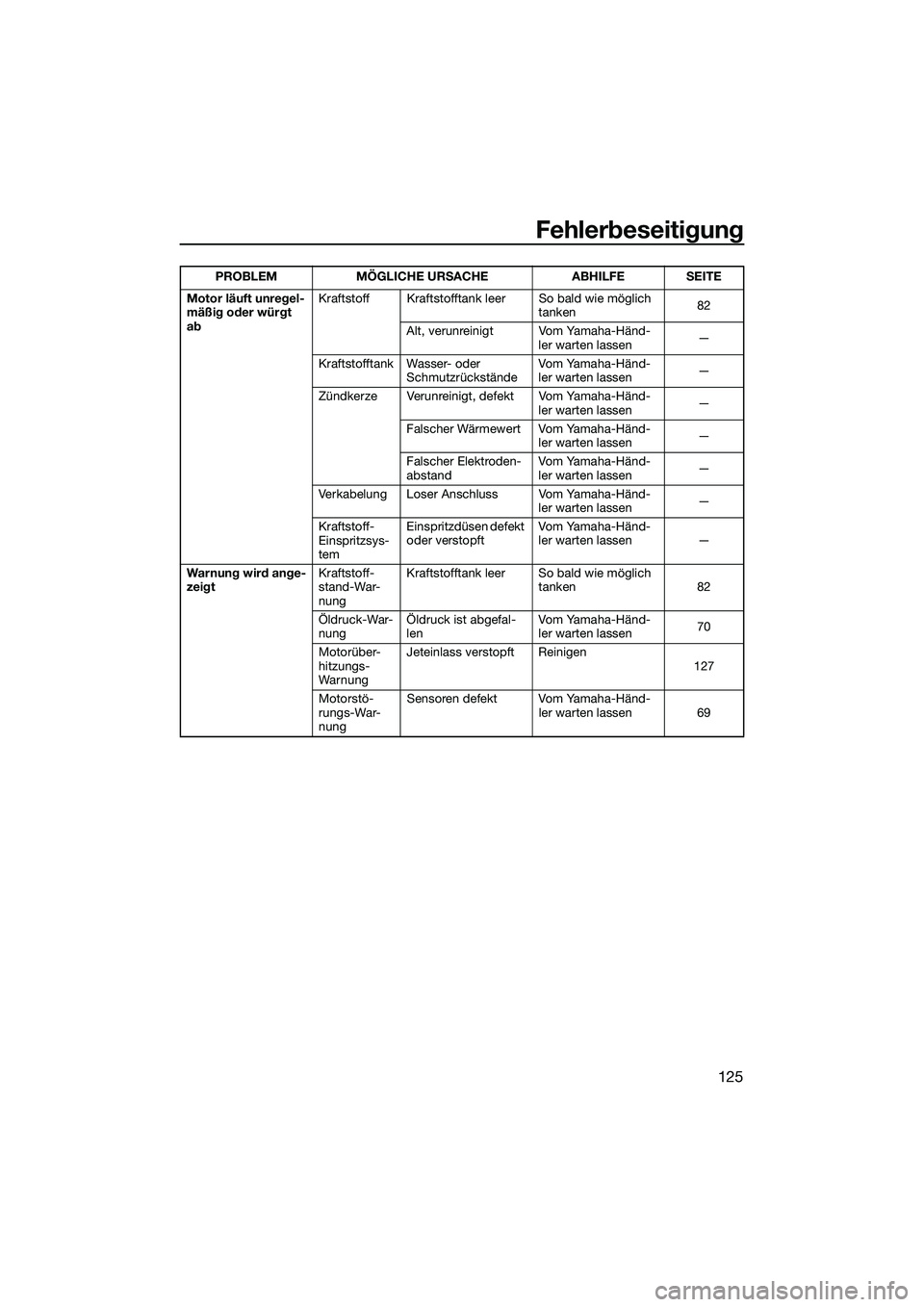

Fehlerbeseitigung
125
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken82
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Warnung wird ange-
zeigt Kraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 82
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
70
Motorüber-
hitzungs-
Warnu ng Jeteinlass verstopft Reinigen
127
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 69
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3V73G0.book Page 125 Tuesday, September 28, 2021 11:00 AM

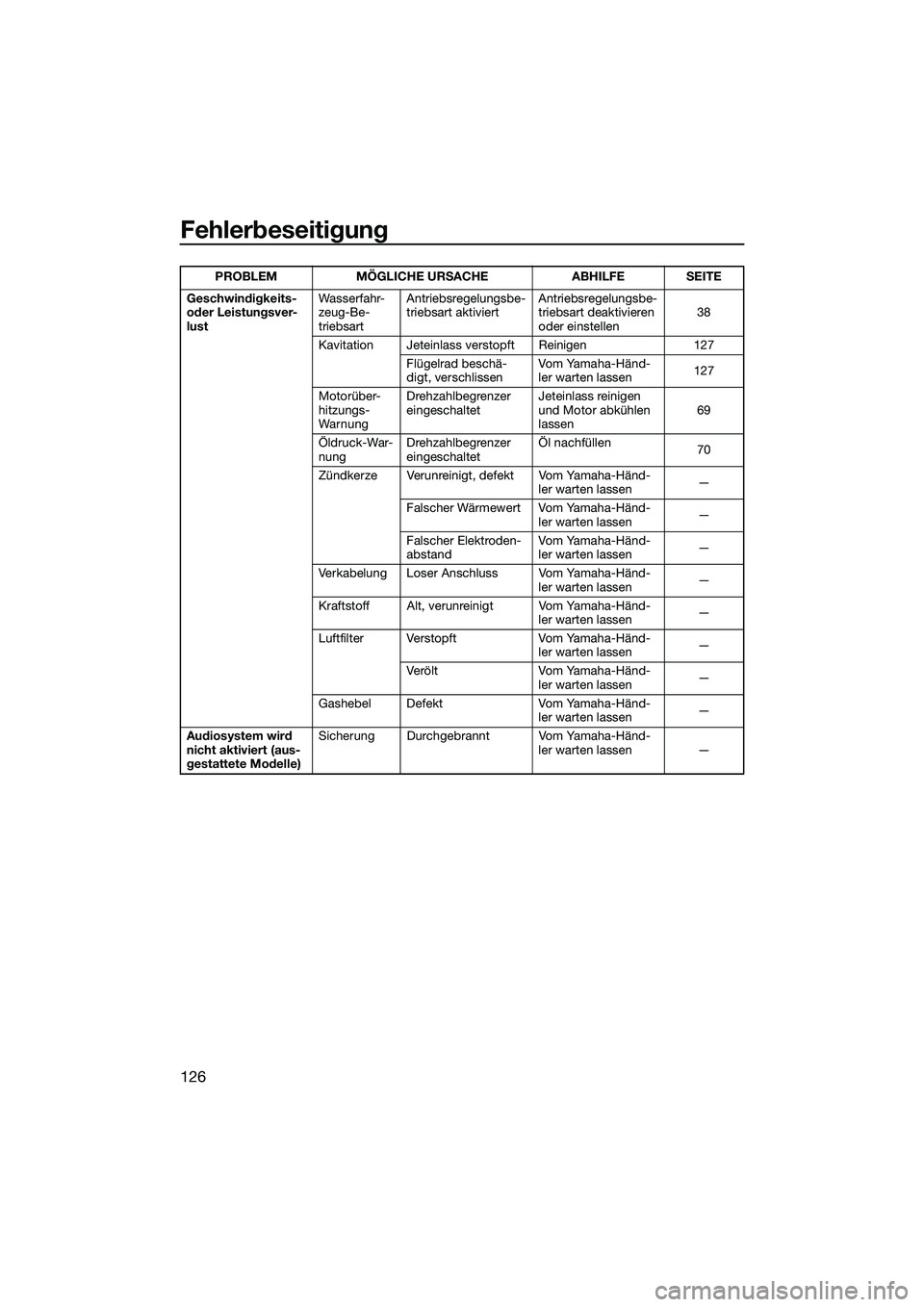

Fehlerbeseitigung
126
Geschwindigkeits-
oder Leistungsver-
lustWasserfahr-
zeug-Be-
triebsartAntriebsregelungsbe-
triebsart aktiviert
Antriebsregelungsbe-
triebsart deaktivieren
oder einstellen 38
Kavitation Jeteinlass verstopft Reinigen 127 Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
127
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 69
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
70
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
Audiosystem wird
nicht aktiviert (aus-
gestattete Modelle) Sicherung Durchgebrannt Vom Yamaha-Händ-
ler warten lassen —
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3V73G0.book Page 126 Tuesday, September 28, 2021 11:00 AM
