2022 YAMAHA EX DELUXE Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
58
Accione varias veces la palanca del inversor
para verificar que funciona correctamente en
todo el recorrido. Además, asegúrese de que
la compuerta de inversión se mueve hacia
arriba y hacia abajo de acuerdo con la palan-
ca del inversor, y de que la compuerta está
en contacto con los topes. (Consulte en la
página 30 las instrucciones de funcionamien-
to del sistema de marcha atrás).SJU43213Comprobaciones de la manilla RiDE (EX
DELUXE / EX LIMITED)
Accione varias veces la manilla RiDE para ve-
rificar que funcione correctamente en todo su
recorrido. Asimismo, compruebe que la ma-
nilla RiDE vuelva automáticamente a la posi-
ción totalmente cerrada al soltarla.
SJU42181Comprobación de la manilla del acelera-
dor
Accione varias veces la manilla del acelera-
dor para verificar que funciona correctamen-
te en todo el recorrido. Además, asegúrese
de que la manilla del acelerador vuelve auto-
máticamente a la posición de punto muerto
(ralentí) cuando se suelta.
SJU32666Comprobación del cordón de hombre al
agua
Asegúrese de que el cordón de hombre al
agua no está dañado. Si el cordón está daña-
do, cámbielo. ¡ADVERTENCIA! No trate
1To p e
1
UF3Y75S0.book Page 58 Monday, July 19, 2021 11:43 AM

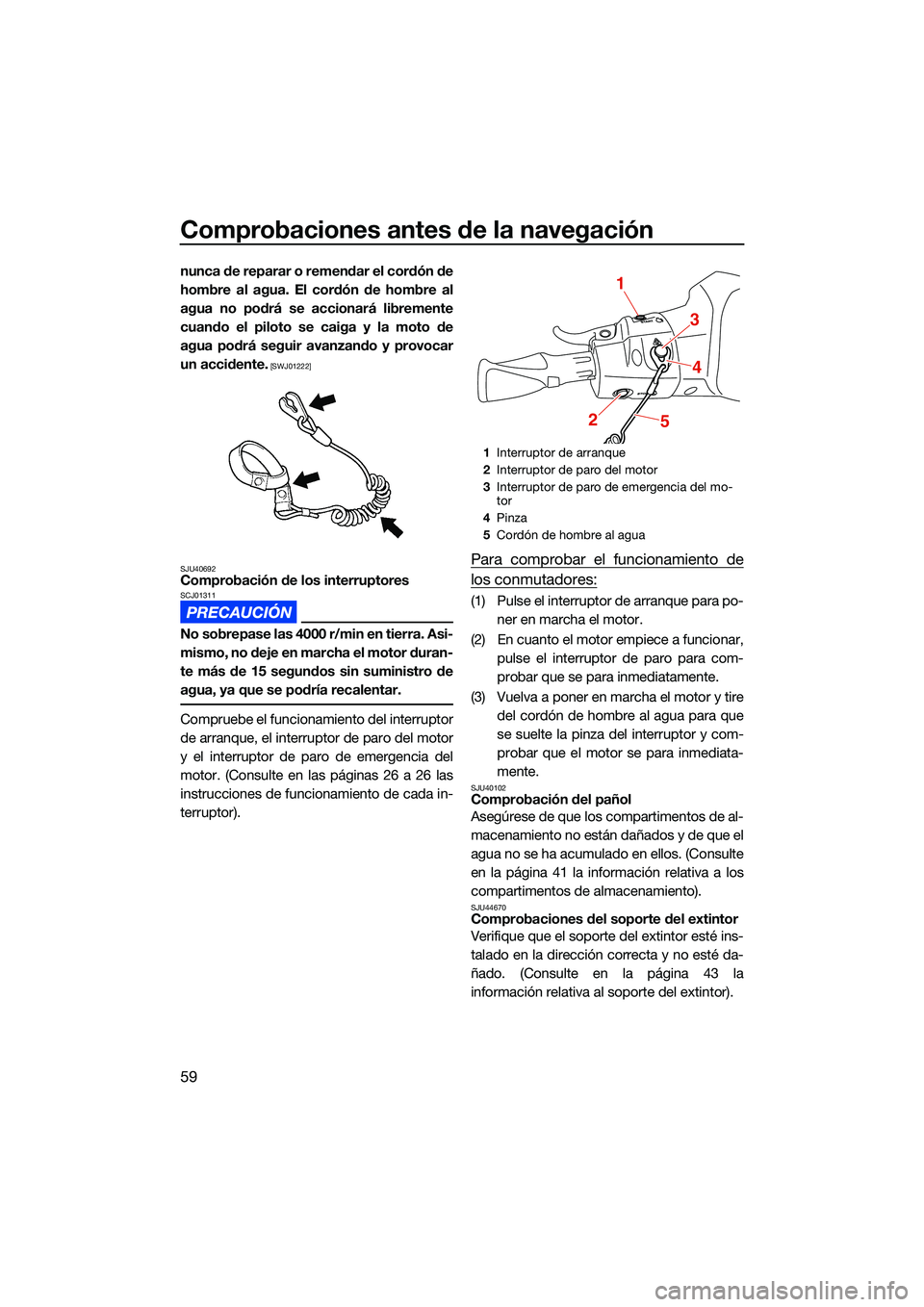

Comprobaciones antes de la navegación
59
nunca de reparar o remendar el cordón de
hombre al agua. El cordón de hombre al
agua no podrá se accionará libremente
cuando el piloto se caiga y la moto de
agua podrá seguir avanzando y provocar
un accidente.
[SWJ01222]
SJU40692
Comprobación de los interruptoresSCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Compruebe el funcionamiento del interruptor
de arranque, el interrup tor de paro del motor
y el interruptor de paro de emergencia del
motor. (Consulte en las páginas 26 a 26 las
instrucciones de funcionamiento de cada in-
terruptor).
Para comprobar el funcionamiento de
los conmutadores:
(1) Pulse el interruptor de arranque para po- ner en marcha el motor.
(2) En cuanto el motor empiece a funcionar, pulse el interruptor de paro para com-
probar que se para inmediatamente.
(3) Vuelva a poner en marcha el motor y tire del cordón de hombre al agua para que
se suelte la pinza del interruptor y com-
probar que el motor se para inmediata-
mente.
SJU40102Comprobación del pañol
Asegúrese de que los compartimentos de al-
macenamiento no están dañados y de que el
agua no se ha acumulado en ellos. (Consulte
en la página 41 la información relativa a los
compartimentos de almacenamiento).
SJU44670Comprobaciones del soporte del extintor
Verifique que el soporte del extintor esté ins-
talado en la dirección correcta y no esté da-
ñado. (Consulte en la página 43 la
información relativa al soporte del extintor).
1Interruptor de arranque
2 Interruptor de paro del motor
3 Interruptor de paro de emergencia del mo-
tor
4 Pinza
5 Cordón de hombre al agua
1
3
4
25
UF3Y75S0.book Page 59 Monday, July 19, 2021 11:43 AM

Comprobaciones antes de la navegación
60
SJU44630Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante
del mismo. Mantenga siempre el extintor co-
locado en el soporte.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones ade-
cuadas.
SJU40122Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32353Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32657Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 93 la información relativa a la toma de ad-
misión del chorro).
SJU43221Comprobación de la tobera de propulsión
y la compuerta de inversión (EX SPORT /
EX DELUXE / EX LIMITED)
Compruebe si la tobera de propulsión y la
compuerta de inversión presentan algún
daño u otro problema.
SJU44252Comprobación de los tapones de achique
de popa
Afloje los tapones de achique de popa, ex-
tráigalos y compruebe que los tapones y las
juntas tóricas no estén dañados y que no
haya materias extrañas en las roscas ni en las
juntas tóricas. ATENCIÓN: Antes de insta-
lar los tapones de achique de popa, limpie
las roscas y las juntas tóricas de los tapo-
nes para eliminar materias extrañas,
como suciedad o arena. De lo contrario,
los tapones de achique de popa podrían
resultar dañados, provocando que entre
agua en la cámara del motor. Compruebe
las juntas tóricas en los tapones de achi-
que de popa y asegúrese de que los tapo-
nes están apretados de forma segura
antes de botar la moto de agua. De lo con-
trario, el agua puede inundar la cámara del
motor y provocar que la moto de agua
quede sumergida.
[SCJ00364]
Coloque los tapones de achique de popa y
apriételos hasta que dejen de girar.
1 Tapón de achique de popa
2 Junta tórica
2
1
UF3Y75S0.book Page 60 Monday, July 19, 2021 11:43 AM

Comprobaciones antes de la navegación
61
SJU44640Comprobación del capó
Cierre la tapa, enganche los cierres y com-
pruebe que quede bien cerrada.
SJU40147Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-
baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones poste-
riores a la botadura:
(1) Bote la moto de agua. (Consulte en lapágina 64 la información relativa a la bo-
tadura de la moto de agua).
(2) Efectúe las comprobaciones y asegúre- se de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU40553Comprobación del testigo de la refrigera-
ción
Compruebe que sale agua del testigo de la
refrigeración mientras el motor está en mar-
cha. (Consulte en la página 28 la información
relativa al testigo de la refrigeración).
SJU32715Comprobación del centro de información
multifunción
Asegúrese de que el centro de información
multifunción funciona correctamente. (Con-
sulte en la página 34 la información relativa al
correcto funcionamiento del centro de infor-
mación multifunción).
SJU43393Comprobación del sistema del inversor
(EX DELUXE / EX LIMITED)
Accione la manilla del acelerador y la manilla
RiDE y compruebe si la moto de agua se
mueve o no de acuerdo con lo que muestra
el indicador del inversor. (Consulte en la pá-
gina 30 el funcionamiento del inversor).
1Tapón de achique de popa
1 Cierre de la tapa
1
1
UF3Y75S0.book Page 61 Monday, July 19, 2021 11:43 AM

Comprobaciones antes de la navegación
62
¡ADVERTENCIA! Para evitar colisiones,navegue a una velocidad segura y man-
téngase a una distancia prudente de per-
sonas, objetos y otras motos de agua.
[SWJ01860]
SJU40172
Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro del centro de información multi-
función para asegurarse de que la velocidad
del motor en ralentí no está muy por encima
o muy por debajo del margen especificado.
1 Indicador del inversor
2 “F” (posición de marcha avante)
3 “N” (posición de punto muerto)
4 “R” (posición de marcha atrás)
Ralentí del motor:
1500 100 r/min
12
3
4
UF3Y75S0.book Page 62 Monday, July 19, 2021 11:43 AM

Funcionamiento
63
SJU32905
Manejo de la moto de aguaSWJ00512
Antes de utilizar la moto de agua, familia-
rícese con todos los mandos. Consulte a
un concesionario Yamaha si hay algún
control o función que no comprenda com-
pletamente. Si no comprende el funciona-
miento de los mandos, se podría producir
un accidente o puede que no sea capaz de
evitar un accidente.
SJU32965Conozca su moto de agua
Pilotar la moto de agua requiere una habili-
dad que se adquiere con la práctica a lo largo
de un periodo de tiempo. Tómese el tiempo
necesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la fi-
cha de instrucciones de pilotaje y todos los
rótulos que se encuentran en la moto de
agua. Preste especial atención a la informa-
ción relativa a la seguridad que comienza en
la página 9. Esta documentación le permitirá
conocer la moto de agua y su funcionamien-
to.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripu-
lantes. No sobrepase nunca la carga máxima
ni permita embarcar en la moto de agua a
más de 3 personas (o 2 personas si está re-
molcando a una persona que practica elwakeboarding o el esquí acuático) al mismo
tiempo.
SJU33006Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 53. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fia-
bilidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras
y manténgase a una distancia prudente de
personas, objetos y otras motos de agua. Es-
coja un espacio amplio para aprender, en el
que disponga de buena visibilidad y el tráfico
de embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.
Carga máxima:
225 kg (496 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF3Y75S0.book Page 63 Monday, July 19, 2021 11:43 AM

Funcionamiento
64
SJU40212Posición de pilotaje
Posición del piloto al navegar
El piloto debe asir el manillar firmemente y
mantener ambos pies en el hueco destinado
a tal efecto.
Posición de los tripulantes
Los tripulantes deben sujetarse firmemente o
bien a la persona que llevan delante o al asi-
dero, y sentarse a horcajadas con los pies
colocados en los espacios correspondientes.
Nunca debe ir un tripulante montado delante
del piloto. (Consulte en la página 17 la infor-
mación relativa a la posición durante la nave-
gación cuando se remolca a un practicante
de wakeboarding o esquí acuático).
SJU32803Botadura de la moto de agua
Cuando vaya a botar la moto de agua, verifi-
que que no haya obstáculos en las proximi-
dades.Si la moto se bota desde un remolque, al-
guien debe ocuparse de que las olas no em-
pujen la moto contra el remolque.
SJU43582Arranque del motor en el aguaSWJ01532
No acelere cuando haya alguien detrás de
la moto de agua. Pare el motor o mantén-
galo al ralentí. El agua y los residuos ex-
pulsados por la tobera de propulsión
pueden causar lesiones graves.
Para arrancar el motor:
(1) Lleve la moto de agua a un lugar en el
que no haya algas ni residuos y con al
menos 60 cm (2 ft) de profundidad por
debajo de la parte inferior del casco de la
moto de agua. ATENCIÓN: Nunca na-
vegue con menos de 60 cm (2 ft) de
profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya
que la toma de admisión del chorro
puede aspirar piedras o arena y pro-
vocar daños en el rotor y recalenta-
miento en el motor.
[SCJ00473]
(2) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor. (Consulte en la página 26 las
instrucciones de utilización del interrup-
tor de paro de emergencia del motor).
UF3Y75S0.book Page 64 Monday, July 19, 2021 11:43 AM

Funcionamiento
65
¡ADVERTENCIA! Compruebe que elcordón de hombre al agua está aco-
plado correctamente. Si el cordón de
hombre al agua no está acoplado co-
rrectamente, no se accionará libre-
mente cuando el piloto se caiga y la
moto de agua podrá seguir avanzando
y provocar un accidente.
[SWJ00583]
(3) Con la manilla del acelerador suelta, pul- se el interruptor de arranque (botón ver-
de) para arrancar el motor. (Consulte en
la página 26 las instrucciones de utiliza-
ción del interruptor de arranque).
SJU32863Paro del motor
Suelte la manilla del acelerador y después
pulse el interruptor de paro del motor (botón
rojo) para que se detenga el motor. ¡ADVERTENCIA! Para gobernar necesita
gas. Si para el motor puede que termine
chocando contra un obstáculo que estaba
tratando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00602]
SJU32874
Cómo dejar la moto de agua
Si va a dejar la moto de agua, retire la pinza
del interruptor de paro de emergencia del
motor para evitar que lo pongan en marcha
accidentalmente personas no autorizadas o
niños.
SJU44361Manejo de la moto de agua
EX:
Con el motor en marcha, la moto avanzará
hacia adelante a velocidad mínima aunque la
manilla del acelerador esté en la posición de
punto muerto (ralentí).
1 Pinza
2 Interruptor de paro de emergencia del mo-
tor
3 Cordón de hombre al agua
12
3
UF3Y75S0.book Page 65 Monday, July 19, 2021 11:43 AM
