2022 YAMAHA EX DELUXE Manuale de Empleo (in Spanish)

Cuidados y almacenamiento
82
EX DELUXE / EX LIMITED: Varilla del inver-
sor (extremo de la compuerta de inversión)
y rótula
NOTA
Desacople la varilla del inversor de la rótula
antes de proceder al engrase.
SJU44790Prueba de oxidación
Proteja contra la oxidación el casco, la cu-
bierta y el motor
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Proteja contra la oxidación los componen-
tes internos del motor
Proteja contra la oxidación los componentes
internos del motor con un antioxidante.
Para proteger los componentes internos
del motor contra la oxidación:
(1) Desmonte el asiento y el soporte del ex-tintor. (Consulte en la página 39 las ins-
trucciones de desmontaje y montaje del
asiento y en la página 43 la información
relativa al soporte del extintor).
(2) Retire la abrazadera de plástico que su- jeta el tubo de combustible al soporte en el lado de estribor de la caja del filtro de
aire.
(3) Suelte los ganchos del lado de babor de la caja del filtro de ai re y retire la tapa de
la caja.
(4) Aplique un aerosol antioxidante en la abertura de admisión durante 3 segun-
dos. ¡ADVERTENCIA! No aplique pro-
ductos antioxidantes inflamables en
aerosol sobre las superficies del mo-
tor cuando este esté caliente. El pro-
ducto aplicado o los propelentes
pueden inflamarse.
[SWJ00262]
1 Agarre
2 Tapa de la caja del filtro de aire
3 Tubo de combustible
4 Soporte
5 Abrazadera de plástico
1
23
4
5
UF3Y75S0.book Page 82 Monday, July 19, 2021 11:43 AM

Cuidados y almacenamiento
83
(5) Sitúe la tapa de la caja del filtro de aire ensu posición original y, a continuación,
coloque los ganchos en la tapa.
NOTA
Verifique que la tapa de la caja del filtro de
aire quede bien sujeta.
(6) Sujete el tubo de combustible al soportecon la abrazadera de plástico.
(7) Verifique que la zona alrededor de la moto de agua se encuentre despejada y
arranque el motor en un lugar bien venti-
lado y déjelo funcionar al ralentí durante
15 segundos. (Consulte en la página 26
la información relativa al arranque del
motor).
(8) Pare el motor.
(9) Monte y sujete bien el soporte del extin- tor y el asiento en sus posiciones origina-
les.
1Abertura de admisión
1
UF3Y75S0.book Page 83 Monday, July 19, 2021 11:43 AM

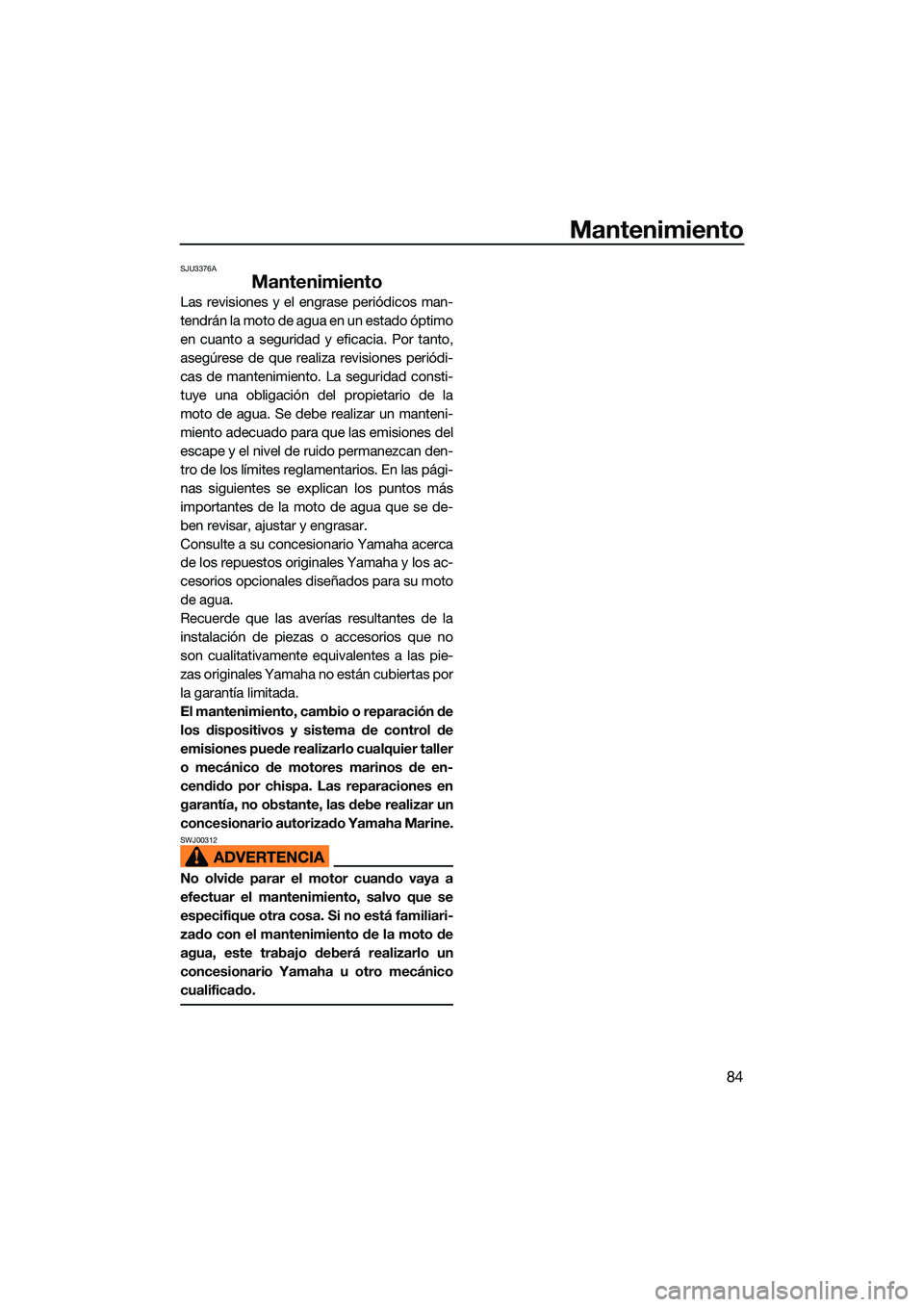

Mantenimiento
84
SJU3376A
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
UF3Y75S0.book Page 84 Monday, July 19, 2021 11:43 AM

Mantenimiento
85
SJU43103Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta marca “ ” indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
Conducto de com-
bustible Comprobar los tubos de
combustible y las abraza-
deras

—
Tapón de llenado de
combustible/sepa-
rador de agua Comprobar si las juntas
tóricas están agrietadas o
deformadas

—
Depósito de com-
bustible Comprobar la instalación
y las correas

—
Filtro de la toma de
agua Comprobar si está obs-
truido o dañado

—
Tubos del agua de
refrigeración Comprobar si hay daños o
fugas y comprobar las
abrazaderas

—
Aceite del motor Cambiar  87
Filtro de aceite Cambiar 87
Bujías Comprobar  —
Batería Comprobar el estado de
carga, los terminales y las
correas 
—
Cables de la batería Comprobar los terminales —
Elemento principal
de la dirección Comprobar funcionamien-
to y si está aflojado

—
Cable de la direc-
ción Comprobar el exterior y
las conexiones, engrasar

—
Palanca del inversor
(EX SPORT) Comprobar el exterior y
las conexiones, engrasar

—
Cable del inversor y
compuerta de inver-
sión (EX SPORT) Comprobar el exterior y
las conexiones, engrasar

—
Varilla del inversor y
compuerta de inver-
sión (EX DELUXE /
EX LIMITED) Comprobar el exterior y
las conexiones, engrasar

—
Elemento del filtro
de aire Comprobar si hay daños y
suciedad 
—
UF3Y75S0.book Page 85 Monday, July 19, 2021 11:43 AM

Mantenimiento
86
*1: Lo que se cumpla primero.
*2: Comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas

—
Cuerpo de maripo-
sas Lubricar la válvula de ma-
riposa

—
Sistema de escape Comprobar si hay fugas
del escape, comprobar
tubos y abrazaderas 
—
Tubo respiradero Comprobar el tubo respi-
radero y las abrazaderas

—
Rotor Comprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños 
—
Estriado del eje de
transmisión Comprobar si está daña-
do y lubricar las estrías

—
Cojinetes de la
bomba de chorro Comprobar los cojinetes y
el estado de engrase

—
Tobera de propul-
sión Comprobar el movimien-
to y lubricar

—
Sistema de vacío de
la sentina Comprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina

—
Tapones de achi-
que de popa Comprobar las juntas tóri-
cas

—
Ánodo Comprobar la existencia
de corrosión y limpiar

*2 —
Holgura de válvulas Comprobar y ajustar  *2 —
Acoplamiento de
goma Comprobar grietas, mues-
cas, aflojamiento y ruidos

—
Bancada del motor Comprobar la existencia
de daños y desconchones

—
Elemento Operación
Inicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF3Y75S0.book Page 86 Monday, July 19, 2021 11:43 AM

Mantenimiento
87
SJU36943Aceite del motor y filtroSWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
UF3Y75S0.book Page 87 Monday, July 19, 2021 11:43 AM

Especificaciones
88
SJU45443
Especificaciones
Capacidad de la
moto de agua:Personas a bordo (máximo): 3 persona
Máxima capacidad de carga: 225 kg (496 lb)
Dimensiones y pe-
so: Eslora: 3.13 m (123.2 in) (EX)
3.14 m (123.6 in) (EX SPORT / EX
DELUXE / EX LIMITED)
Manga: 1.13 m (44.5 in)
Puntal: 1.15 m (45.3 in)
Peso en seco: 262 kg (578 lb) (EX)
265 kg (584 lb) (EX SPORT)
272 kg (600 lb) (EX DELUXE)
273 kg (602 lb) (EX LIMITED)
Rendimiento: Potencia máxima (de acuerdo con
ISO 8665/SAE J1228): 74.6 kW a 7300 r/min
Consumo máximo de combustible: 29.2 L/h (7.7 US gal/h, 6.4 Imp.gal/h)
Autonomía a pleno gas: 1.71 hora
Régimen mínimo: 1500 100 r/min
Motor: Tipo de motor: DOHC de 4 tiempos refrigerado por
líquido
Número de cilindros: 3
Cilindrada: 1049 cm3
Diámetro x carrera: 82.0  66.2 mm (3.23  2.61 in)
Relación de compresión: 11.0 : 1
Holgura de las válv ulas (en frío) (ad-
misión): 0.15–0.22 mm (0.0059–0.0087 in)
Holgura de las válv ulas (en frío) (es-
cape): 0.26–0.32 mm (0.0102–0.0126 in)
Sistema de engrase: Cárter seco
Sistema de refrigeración: Agua
Sistema de arranque: Eléctrico
Sistema de encendido: T.C.I.
Bujía (NGK): CR9EB
Distancia entre electrodos: 0.7–0.8 mm (0.028–0.031 in)
Capacidad de la batería: 12 V, 18 Ah
Tipo de batería: YTX20L-BS
Sistema de carga: Magneto del volante
Grupo propulsor: Sistema de propulsión: Bomba de chorro
Tipo de bomba de chorro: Flujo axial, una etapa
Giro del rotor: En sentido contrario a las agujas del
reloj
Ángulo de la tobera de propulsión: 24+24 °
UF3Y75S0.book Page 88 Monday, July 19, 2021 11:43 AM

Especificaciones
89
Combustible y
aceite:Combustible recomendado: Gasolina normal sin plomo
Índice de octano mínimo (PON): 86
Índice de octano mínimo (RON): 90
Aceite de motor recomendado: YAMALUBE 4W o aceite para moto-
res de 4 tiempos
Tipo de aceite de motor recomenda-
do SAE: SAE 10W-30, 10W-40, 20W-40,
20W-50
Grado del aceite de motor recomen-
dado API: API SG, SH, SJ, SL
Capacidad total del depósito de
combustible: 50 L (13.2 US gal, 11.0 Imp.gal)
Cantidad de aceite del motor (con
sustitución del filtro de aceite): 3.4 L (3.59 US qt, 2.99 Imp.qt)
Cantidad de aceite del motor (sin
sustitución del filtro de aceite): 3.2 L (3.38 US qt, 2.82 Imp.qt)
Cantidad total de aceite del motor: 3.7 L (3.91 US qt, 3.26 Imp.qt)
