2022 TOYOTA YARIS sensor

3
Handleiding HV_Europa_M52N30_nl

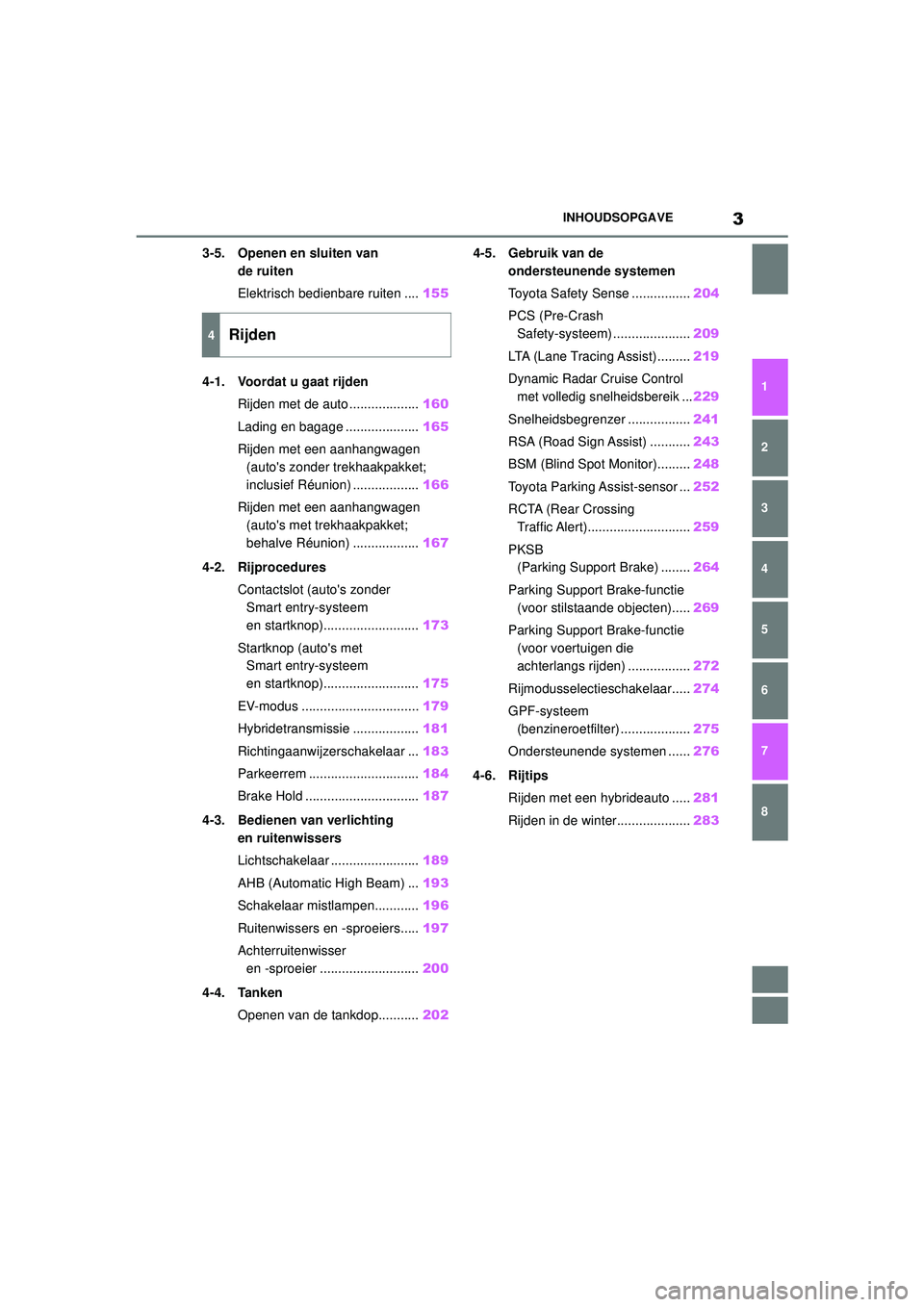

INHOUDSOPGAVE
1
6 5
4
3
2
8
7
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten .... 155
4-1. Voordat u gaat rijden Rijden met de auto ................... 160
Lading en bagage .................... 165
Rijden met een aanhangwagen (auto's zonder trekhaakpakket;
inclusief Réunion) .................. 166
Rijden met een aanhangwagen (auto's met trekhaakpakket;
behalve Réunion) .................. 167
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem
en startknop).......................... 173
Startknop (auto's met Smart entry-systeem
en startknop).......................... 175
EV-modus ................................ 179
Hybridetransmissie .................. 181
Richtingaanwijzerschakelaar ... 183
Parkeerrem .............................. 184
Brake Hold ............................... 187
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 189
AHB (Automatic High Beam) ... 193
Schakelaar mistlampen............ 196
Ruitenwissers en -sproeiers..... 197
Achterruitenwisser en -sproeier ........................... 200
4-4. Tanken Openen van de tankdop........... 2024-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense ................ 204
PCS (Pre-Crash Safety-systeem) .... .................209
LTA (Lane Tracing Assist)......... 219
Dynamic Radar Cruise Control
met volledig snelheidsbereik ...
229
Snelheidsbegrenzer ................. 241
RSA (Road Sign Assist) ........... 243
BSM (Blind Spot Monitor)......... 248
Toyota Parking Assist-sensor ... 252
RCTA (Rear Crossing Traffic Alert)............................ 259
PKSB (Parking Support Brake) ........ 264
Parking Support Brake-functie (voor stilstaande objecten)..... 269
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 272
Rijmodusselectieschakelaar..... 274
GPF-systeem (benzineroetfilter) ................... 275
Ondersteunende systemen ...... 276
4-6. Rijtips Rijden met een hybrideauto ..... 281
Rijden in de winter.................... 283
4Rijden
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 3 Thursday, August 26, 2021 4:59 PM

37
1
Handleiding HV_Europa_M52N30_nl
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
Overige airbagsAirbags middenvoor
Helpen de zij, het hoofd en de nek van de voorste inzittenden te beschermen
■Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Sensoren aanrijding opzij (voor)
Gordelspanners en spankrachtbegrenzers
Side airbags
Sensoren aanrijding opzij (achter)
Curtain airbags
Airbags middenvoor
Airbag-ECU
Controlelampje PASSENGER AIR BAG
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 37 Thursday, August 26, 2021 4:59 PM

70
Handleiding HV_Europa_M52N30_nl
1-3. Noodoproep
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.
Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeem
O
1.2.De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is.O
1.3.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem is standaard ingeschakeld. Bij een
ernstige aanrijding wordt het systeem automatisch
geactiveerd door signalen van sensoren in het voer-
tuig. Het wordt ook automatisch geactiveerd als de
auto is voorzien van een TPS-systeem dat niet werkt
bij een ernstige aanrijding.
O
1.4.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan indien nodig ook handmatig worden
geactiveerd. Instructies voor het handmatig activeren
van het systeem
O
1.5.
Als door een ernstige systeemstoring het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeem
wordt uitgeschakeld, kr ijgen de inzittenden van het
voertuig de volgende waarschuwing
O
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 70 Thursday, August 26, 2021 4:59 PM

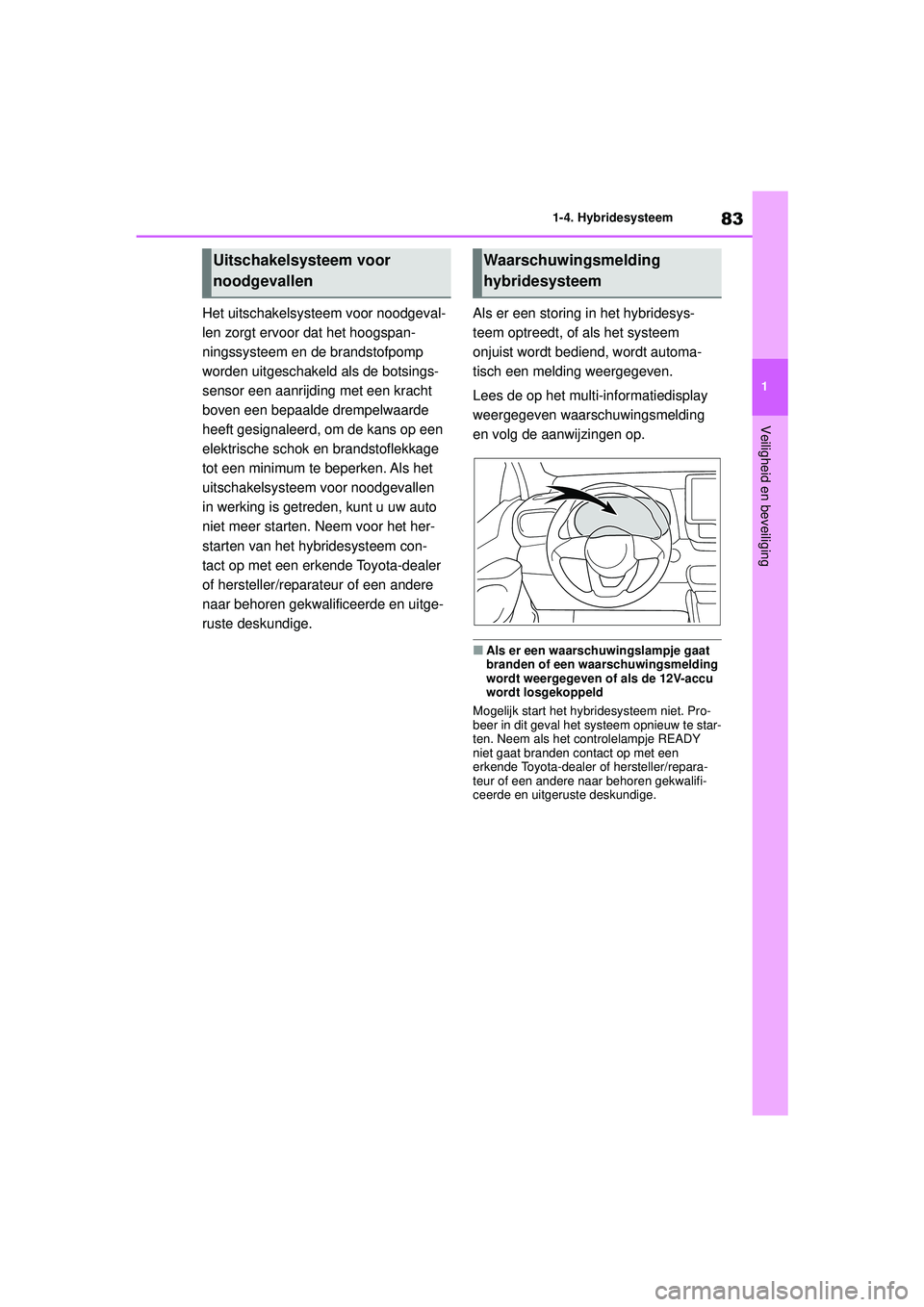

83
1
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
Veiligheid en beveiliging
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hy bridesysteem con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige. Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitschakelsysteem voor
noodgevallenWaarschuwingsmelding
hybridesysteem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 83 Thursday, August 26, 2021 4:59 PM

85
1
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden
tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
vast.
Bij gebruik van de afstandsbediening:
Druk op .Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 85 Thursday, August 26, 2021 4:59 PM

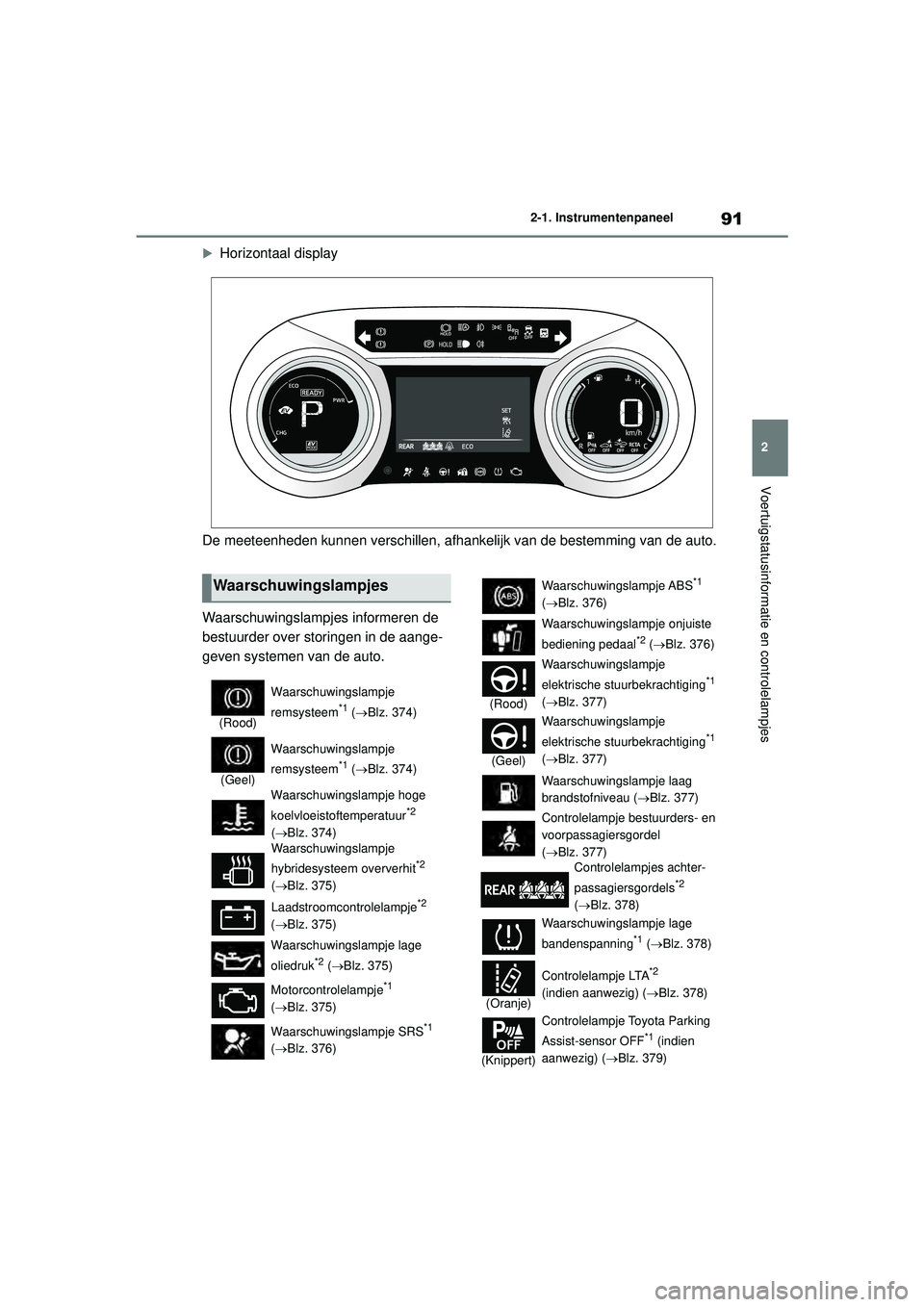

91
2
Handleiding HV_Europa_M52N30_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Horizontaal display
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood) Waarschuwingslampje
remsysteem*1 (
 Blz. 374)
(Geel) Waarschuwingslampje
remsysteem
*1 (
 Blz. 374)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 374)
Waarschuwingslampje
hybridesysteem oververhit
*2
(  Blz. 375)
Laadstroomcontrolelampje
*2
(  Blz. 375)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 375)
Motorcontrolelampje
*1
(  Blz. 375)
Waarschuwingslampje SRS
*1
(  Blz. 376)
Waarschuwingslampje ABS*1
(  Blz. 376)
Waarschuwingslampje onjuiste
bediening pedaal
*2 (  Blz. 376)
(Rood) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 377)
(Geel) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 377)
Waarschuwingslampje laag
brandstofniveau ( Blz. 377)
Controlelampje bestuurders- en
voorpassagiersgordel
(  Blz. 377)
Controlelampjes achter-
passagiersgordels
*2
(  Blz. 378)
Waarschuwingslampje lage
bandenspanning
*1 (  Blz. 378)
(Oranje) Controlelampje LTA
*2
(indien aanwezig) ( Blz. 378)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) ( Blz. 379)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 91 Thursday, August 26, 2021 4:59 PM

93
2
Handleiding HV_Europa_M52N30_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*3: Dit lampje brandt op het multi-informatie-display.
*4: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*5: Dit lampje gaat branden in de buiten-spiegels.
*6: Bij auto's met een verticaal display brandt
dit lampje op het multi-informatiedisplay.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
*4
Controlelampje LTA*3 (indien
aanwezig) ( Blz. 210, 225)
BSM-indicatoren in de buiten-
spiegels
*1, 5 (indien aanwezig)
(  Blz. 248, 259)
Controlelampje BSM OFF
*2
(indien aanwezig) ( Blz. 248)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2 (indien
aanwezig) ( Blz. 253)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( Blz. 259)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) ( Blz. 265)
Controlelampje snelheidsbe-
grenzer
*3 (indien aanwezig)
(  Blz. 241)
(Knippert) Controlelampje Traction
Control
*1 (
 Blz. 277)
Controlelampje VSC OFF
*1, 2
(  Blz. 277)
Controlelampje Smart entry-
systeem met startknop
*3
(  Blz. 175)
Controlelampje READY
(  Blz. 175)
Controlelampje EV MODE
*6
(  Blz. 179)
Waarschuwingslampje
parkeerrem ( Blz. 184)
Controlelampje stand-bystand
Brake Hold-systeem
*1
(  Blz. 187)
Controlelampje Brake Hold-sys-
teem in werking
*1 (  Blz. 187)
EV-controlelampje
*6 (  Blz. 77)
Controlelampje lage buiten-
temperatuur
*3, 7 (  Blz. 94, 99)
Controlelampje antidiefstal-
systeem ( Blz. 84, 86)
Controlelampje PASSEN-
GER AIR BAG
*1, 8
(  Blz. 45)
Controlelampje ECO-rijmodus
*3
(  Blz. 274)
Controlelampje POWER-
modus
*3 (  Blz. 274)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 93 Thursday, August 26, 2021 4:59 PM

132
Handleiding HV_Europa_M52N30_nl
3-2. Openen, sluiten en vergrendelen van de portieren
3-2.Openen, sluiten en vergrendelen van de portieren
■Gebruik van de instapfunctie
(auto's met Smart entry-systeem
en startknop)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om
alle portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de uit-
holling aan de zijkant van de voor-
portiergreep) aan om alle portieren
te vergrendelen.
Controleer of het portier goed vergrendeld is.
■Afstandsbediening
Auto's zonder Smart entry-systeem
en startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is. Houd deze toets ingedrukt om de ruiten te
sluiten.
*
2Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de ruiten te
openen.*
Auto's met Smart entry-systeem en
startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld is.
Houd deze toets ingedrukt om de ruiten te
sluiten.*
2Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de ruiten te
openen.*
*
: Deze instelling moet aan de persoonlijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
Por tieren
Van buitenaf ontgrendelen en
vergrendelen van de portieren
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 132 Thursday, August 26, 2021 4:59 PM
