2022 TOYOTA YARIS sensor

250
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
2Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het instrumentenpaneel, selecteer
en druk op .
■Auto's die kunnen worden gesignaleerd door de Blind Spot Monitor
De Blind Spot Monitor maakt gebruik van radarsensoren opzij achter om de vol-
gende soorten auto's te signaleren di e in een aangrenzende rijstrook rijden en
brengt de bestuurder hiervan op de hoogte via de indicatoren in de buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels te zien in (de dode
hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de buitenspiegels
te zien in (de dode hoek)
■Detectiegebieden Blind Spot Monitor
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesigna-
leerd.
Het detectiegebied reikt tot:
Ongeveer 0,5 m - 3,5 m vanaf de zijkanten van de auto*1
Werking Blind Spot Monitor
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 250 Thursday, August 26, 2021 4:59 PM

251
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
Ongeveer 1 m vóór de achterbumper
Ongeveer 3 m achter de achterbumper
Ongeveer 3 m - 60 m achter de achterbumper
*2
*1: Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de zijkant van de auto kan niet
worden gesignaleerd.
*2: Hoe groter het snelheidsverschil is tuss en uw auto en de gesignaleerde auto, hoe verder
weg de auto wordt gesignaleerd, waardoor de indicator in de buitenspiegel gaat branden of
knipperen.
■De Blind Spot Monitor werkt wanneer
De Blind Spot Monitor werkt wanneer aan
alle onderstaande voorwaarden wordt vol-
daan:
●De Blind Spot Monitor is ingeschakeld.
●De selectiehendel staat in een andere
stand dan R.
●De rijsnelheid is hoger dan ongeveer 16
km/h.
■De Blind Spot Monitor signaleert een
auto wanneer
De Blind Spot Monitor signaleert in de vol-
gende situaties een auto in het detectiege-
bied:
●Een auto in een aangrenzende rijstrook uw
auto inhaalt.
●U haalt een auto in een aangrenzende rij-
strook langzaam in.
●Een andere auto binnen het detectiege-
bied komt wanneer deze van rijstrook wis-
selt.
■Situaties waarin het systeem geen auto
signaleert
De Blind Spot Monitor is niet ontworpen om
de volgende typen voertuigen en/of objecten
te signaleren:
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Tegemoetkomende auto's
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objecten*
●Auto's achter u die op dezelfde rijstrook rij-
den*
●Auto's die 2 rijstroken van uw auto verwij-
derd zijn*
●Auto's die snel door uw auto worden inge-
haald*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder het sys-
teem mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de Blind Spot Monitor auto's moge-
lijk niet correct:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectie-
gebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere auto verandert
• Wanneer een auto het detectiegebied bin- nenkomt met ongeveer dezelfde snelheid
als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectiegebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 251 Thursday, August 26, 2021 4:59 PM

252
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
• Wanneer de rijstroken breed zijn of wan- neer op de rand van een rijstrook wordt
gereden en de auto op een aangrenzende
rijstrook ver van uw auto vandaan is
• Bij het rijden met een aanhangwagen
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectie-
gebied komt
• Direct nadat de Blind Spot Monitor is inge- schakeld
●Onder de volgende omstandigheden is de
kans dat de Blind Spot Monitor onnodig
een auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Wanneer de rijstroken smal zijn of wan- neer op de rand van een rijstrook wordt
gereden en een auto die op een andere
dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
*: Indien aanwezig
■Locatie en soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
■Display
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het multi-
informatiedisplay overeenkomstig de
positie van en de afstand tot het object.
(Als de afstand tot het object klein
wordt, gaan de afstandssegmenten
mogelijk knipperen.)
Toy o t a Pa r k i n g
Assist-sensor*
De afstand van uw auto tot objec-
ten, zoals een muur, bij het filepar-
keren en inparkeren in een garage
wordt gemeten door sensoren en
wordt doorgegeven via het multi-
informatiedisplay en een zoemer.
Controleer bij gebruik van dit sys-
teem ook altijd zelf de omgeving.
Systeemonderdelen
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 252 Thursday, August 26, 2021 4:59 PM

253
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
Signalering hoeksensoren voor
Signalering binnenste sensor voor
Signalering hoeksensoren achter
Signalering binnenste sensor achter
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Toyota Par-
king Assist-sensor in of uit te schake-
len. ( Blz. 104, 111)
1 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel, selecteer
en druk op . Wanneer de Toyota Parking Assist-sen-
sor wordt uitgeschakeld, gaat het con-
trolelampje Toyota Parking Assist-sen-
sor OFF (
Blz. 92) branden.
Als het systeem is uitgeschakeld en u
het weer wilt inschakelen, selecteer
dan op het multi-informatiedisplay,
selecteer en vervol gens “On” (aan).
Als het systeem door middel van deze
methode is uitgeschakeld, wordt het
niet automatisch weer ingeschakeld
nadat het contact UIT en weer AAN is
gezet.
Toyota Parking Assist-sensor
in-/uitschakelen
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
■Ervoor zorgen dat het systeem goed
werkt
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
●Beschadig de sensoren niet en houd ze
altijd schoon.
●Plaats geen stickers of elektronische
onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluo-
rescerende), een mistlamp, een spatbor-
dantenne of een draadloze antenne in de
buurt van een radarsensor.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 253 Thursday, August 26, 2021 4:59 PM

254
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer
10 km/h.
●De selectiehendel in een andere stand dan
P staat.
■Als “Clean Parking Assist Sensor” (rei-
nig Parking Assist-sensor) wordt weer-
gegeven op het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld waterdruppels, ijs, sneeuw of
vuil. Verwijder dit van de sensor om te zorgen
dat het systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogel ijk geen obstakels sig-
naleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
Als er een waarschuwingsmelding wordt
weergegeven terwijl de sensor schoon is, is
er mogelijk een storing aanwezig in de sen-
sor. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Detectie-informatie sensoren
●Het detectiegebied van de sensoren is
beperkt tot het gebied rond de voor- en
achterbumper van de auto.
●Tijdens het gebruik kunnen zich de vol-
gende situaties voordoen:
• Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
• Als het stilstaande object zich te dicht bij de sensor bevindt, is detectie wellicht niet
mogelijk.
WAARSCHUWING
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige als de radarsensor, de grille of de
voorbumper is blootgesteld aan krach-
tige schokken. Neem contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige als een sensor of de achterbumper
moet worden verwijderd/geplaatst of
vervangen.
●Wijzig, demonteer of spuit de sensoren
niet.
●Bevestig geen afdekking op de kente-
kenplaat.
●Houd de bandenspanning op de juiste
waarde.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs werkt
als er geen kans op een aanrijding is.
●Het niet in acht nemen van boven-
staande waarschuwingen.
●Als een niet-originele Toyota-wielophan-
ging (bijvoorbeeld verlaagde wielophan-
ging) is gemonteerd.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met
een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan lei-
den dat een sensor niet meer goed
werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 254 Thursday, August 26, 2021 4:59 PM

255
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
• Tussen het signaleren van een statisch object en de weergave zit een kleine ver-
traging (geluid waarschuwingszoemer).
Ook als er met lage snelheid wordt gere-
den, bestaat de mogelijkheid dat het object
binnen 30 cm van de sensoren komt voor-
dat het display wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
• Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard staat of
als de luchtcirculati e van de airconditioning
veel geluid produceert.
• Het kan moeilijk zijn om de geluidssignalen te horen ten gevolge van geluiden van
andere systemen.
■Objecten die mogelijk niet goed worden
gesignaleerd door het systeem
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
■Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correct te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Wanneer in de omgeving van de auto ultra-
soongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motor-
fietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of
andere bronnen.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als het object zich te dicht bij de sensor
bevindt.
●Voetgangers die moeilijk ultrasone golven
kunnen weerkaatsen (bijv. door rokken met
plooien of volants).
●Wanneer objecten die niet loodrecht op de
grond staan, objecten die niet in een
rechte hoek ten opzich te van de rijrichting
van de auto staan of ongelijkmatige of gol-
vende objecten zich binnen het detectiebe-
reik bevinden.
●Bij sterke wind
●Bij het rijden onder barre weersomstandig-
heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
●Wanneer zich tussen de auto en een
gesignaleerd obstakel een object bevindt
dat niet kan worden gesignaleerd
●Als een object zoals een auto, motorfiets,
fiets of voetganger voor de auto langs
komt of plotseling van opzij opduikt.
●Als de stand van een sensor is gewijzigd
door een aanrijding o.i.d.
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 255 Thursday, August 26, 2021 4:59 PM

256
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als
er storingen zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset is
gebruikt
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt het systeem mogelijk
zelfs als er geen kans op een aanrijding is.
●Wanneer op een smalle weg wordt gereden
●Wanneer richting een spandoek of vlag,
een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergan-
gen, tolpoortjes en parkeerplaatsen) wordt
gereden
●Bij een groef of gat in het wegdek
●Wanneer de auto over een metalen afdek-
king (rooster) rijdt, zoals gebruikt boven
afvoergoten
●Bij het omhoog of omlaag rijden op een
steile helling
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg
●De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval
●Bij het rijden onder barre weersomstandig-
heden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
●Wanneer het stevig waait
●Wanneer in de omgeving van de auto ultra-
soongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motor-
fietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of
andere bronnen.
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als de stand van een sensor is gewijzigd
door een aanrijding o.i.d.
●De auto nadert een hoge of gebogen stoe-
prand
●Wanneer vlak langs pilaren (H-vormige
stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
●Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bi j een ongeval of als
er storingen zijn
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset is
gebruikt
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 256 Thursday, August 26, 2021 4:59 PM

257
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden

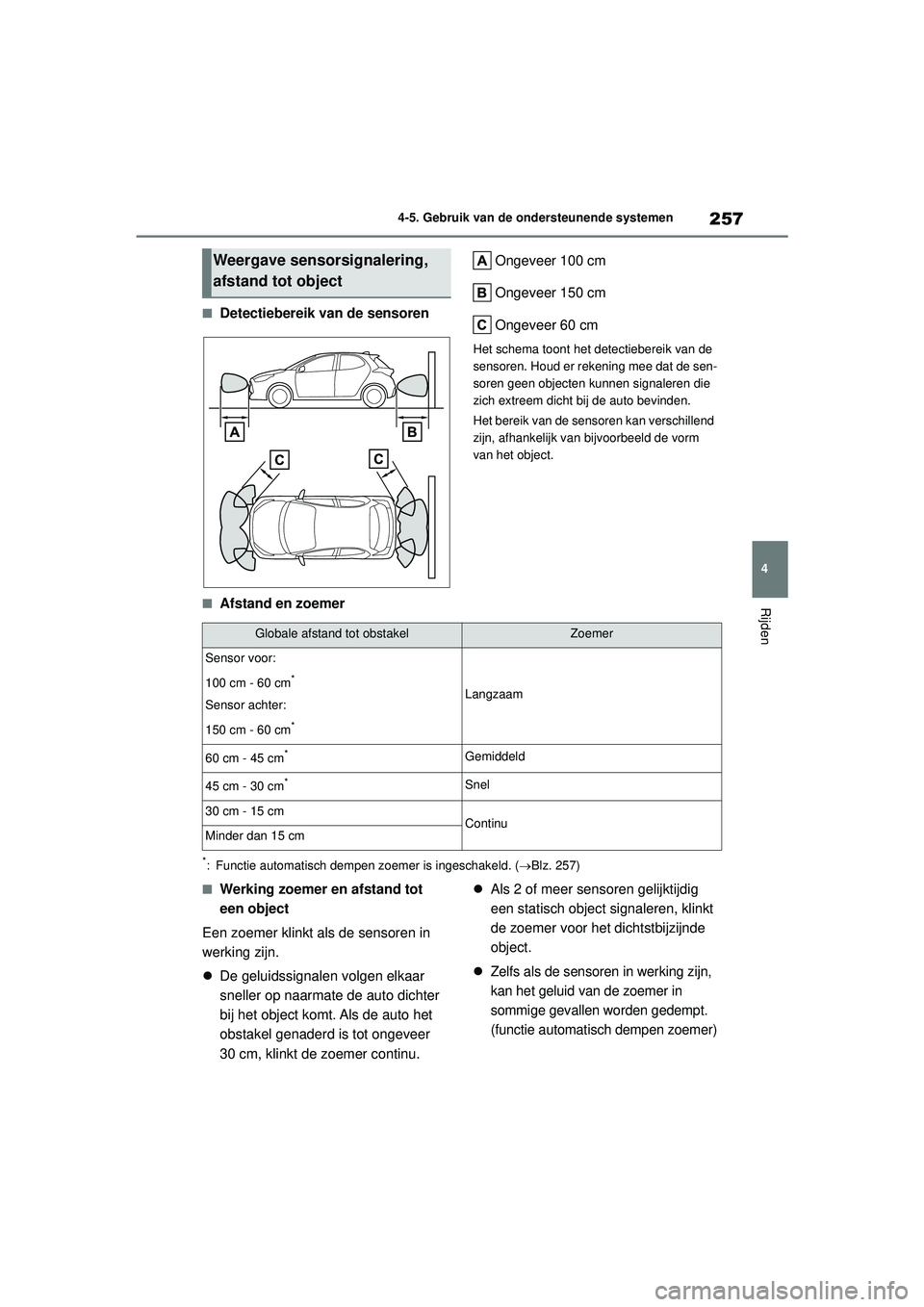

■Detectiebereik van de sensorenOngeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik van de
sensoren. Houd er rekening mee dat de sen-
soren geen objecten kunnen signaleren die
zich extreem dicht bij de auto bevinden.
Het bereik van de sensoren kan verschillend
zijn, afhankelijk van
bijvoorbeeld de vorm
van het object.
■Afstand en zoemer
*: Functie automatisch dempen z oemer is ingeschakeld. (Blz. 257)
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu. 
Als 2 of meer sensoren gelijktijdig
een statisch object signaleren, klinkt
de zoemer voor het dichtstbijzijnde
object.

Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoemer)
Weergave sensorsignalering,
afstand tot object
Globale afstand tot obstakelZoemer
Sensor voor:
100 cm - 60 cm
*
Sensor achter:
150 cm - 60 cm
*
Langzaam
60 cm - 45 cm*Gemiddeld
45 cm - 30 cm*Snel
30 cm - 15 cmContinuMinder dan 15 cm
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 257 Thursday, August 26, 2021 4:59 PM
