2022 TOYOTA RAV4 PLUG-IN HYBRID stop start

• Roetdeeltjes hopen zich sneller op
wanneer er regelmatig korte ritten
worden gereden met de auto,
wanneer er met lage snelheden wordt
gereden of als het hybridesysteem
regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan
worden voorkomen door periodiek
lange afstanden te rijden waarbij het
gaspedaal af en toe wordt losgelaten,
zoals bij het rijden op autowegen en
snelwegen.
Als het motorcontrolelampje gaat
branden of “Hybrid System
Malfunction Output Power Reduced
Visit Your Dealer” (Storing in
hybridesysteem, gereduceerd
uitgangsvermogen, ga naar uw dealer)
wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte
roetdeeltjes heeft een bepaald niveau
overschreden. Laat de auto onmiddellijk
nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
OPMERKING
Voorkomen dat het
benzineroetfiltersysteem niet goed
werkt
• Gebruik geen andere brandstof dan
het voorgeschreven type brandstof
• Breng geen wijzigingen aan de
uitlaatpijp aan
5.5.16 Ondersteunende
systemen
Om de veiligheid en de prestaties tijdens
het rijden te verbeteren is uw auto
uitgerust met de volgende systemen die
automatisch in werking treden als de
omstandigheden daar om vragen. Houd
er echter rekening mee dat ditaanvullende systemen zijn en vertrouw
niet in al te sterke mate op deze systemen
als u de auto bedient.
Overzicht van de ondersteunende
systemen
ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem
genereert remkracht overeenkomstig de
bediening van de remmen.
ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
Brake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het
systeem oordeelt dat er sprake is van een
noodstop
VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder
controle te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-, TRC-,
VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres op
een glad wegdek door de
stuurcommando's aan te passen.
Trailer Sway Control
Helpt de bestuurder om de
aanhangwagen weer onder controle te
krijgen door op afzonderlijke wielen
remdruk uit te oefenen en het
aandrijfkoppel te verminderen wanneer
wordt gesignaleerd dat de
aanhangwagen slingert.
5.5 Gebruik van de ondersteunende systemen
358

TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de
aandrijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit
rolt bij helling op wegrijden
EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het
ronddraaien van het stuurwiel te
verminderen.
E-Four (elektronisch on-demand
AWD-systeem)
Regelt automatisch het aandrijfsysteem
zoals voorwielaandrijving of AWD
(vierwielaandrijving) overeenkomstig
verschillende rijomstandigheden,
waaronder normaal rijden, het nemen van
bochten, op een helling, bij het wegrijden,
tijdens accelereren of op door sneeuw of
regen gladde wegen en draagt zo bij aan
een stabiele bediening en rijstabiliteit.
Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het
achteropkomende verkeer te
waarschuwen.Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding
signaleert en het systeem in werking is,
worden de remmen en remlichten
automatisch geregeld om de rijsnelheid
te verlagen en te helpen de kans op
verdere schade ten gevolge van een
tweede aanrijding te verkleinen.
Als de TRC/VSC/ABSTrail-modus//
Trailer Sway Control in werking is
Het controlelampje Traction Control
knippert wanneer de TRC/VSC/ABS/Trail-
modus/Trailer Sway Control in werking is
Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van het
hybridesysteem naar de wielen beperken.
Als u dan op
drukt, kunt u de auto
waarschijnlijk makkelijker los krijgen door
te ‘schommelen’. Schakel de TRC uit door
snel in te drukken en weer los te laten.
5.5 Gebruik van de ondersteunende systemen
359
5
Rijden

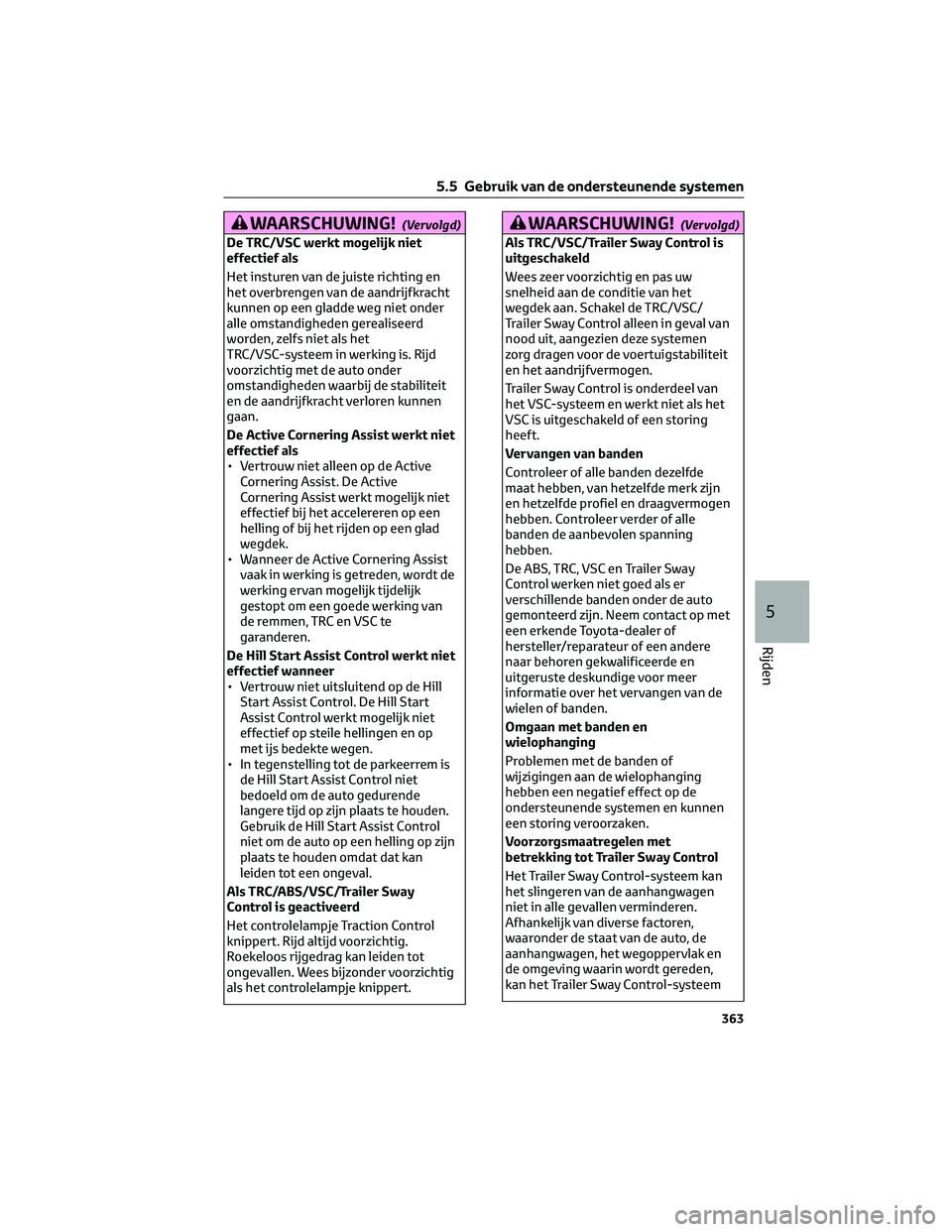

WAARSCHUWING!(Vervolgd)
De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en
het overbrengen van de aandrijfkracht
kunnen op een gladde weg niet onder
alle omstandigheden gerealiseerd
worden, zelfs niet als het
TRC/VSC-systeem in werking is. Rijd
voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit
en de aandrijfkracht verloren kunnen
gaan.
De Active Cornering Assist werkt niet
effectief als
• Vertrouw niet alleen op de Active
Cornering Assist. De Active
Cornering Assist werkt mogelijk niet
effectief bij het accelereren op een
helling of bij het rijden op een glad
wegdek.
• Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk
gestopt om een goede werking van
de remmen, TRC en VSC te
garanderen.
De Hill Start Assist Control werkt niet
effectief wanneer
• Vertrouw niet uitsluitend op de Hill
Start Assist Control. De Hill Start
Assist Control werkt mogelijk niet
effectief op steile hellingen en op
met ijs bedekte wegen.
• In tegenstelling tot de parkeerrem is
de Hill Start Assist Control niet
bedoeld om de auto gedurende
langere tijd op zijn plaats te houden.
Gebruik de Hill Start Assist Control
niet om de auto op een helling op zijn
plaats te houden omdat dat kan
leiden tot een ongeval.
Als TRC/ABS/VSC/Trailer Sway
Control is geactiveerd
Het controlelampje Traction Control
knippert. Rijd altijd voorzichtig.
Roekeloos rijgedrag kan leiden tot
ongevallen. Wees bijzonder voorzichtig
als het controlelampje knippert.
WAARSCHUWING!(Vervolgd)
Als TRC/VSC/Trailer Sway Control is
uitgeschakeld
Wees zeer voorzichtig en pas uw
snelheid aan de conditie van het
wegdek aan. Schakel de TRC/VSC/
Trailer Sway Control alleen in geval van
nood uit, aangezien deze systemen
zorg dragen voor de voertuigstabiliteit
en het aandrijfvermogen.
Trailer Sway Control is onderdeel van
het VSC-systeem en werkt niet als het
VSC is uitgeschakeld of een storing
heeft.
Vervangen van banden
Controleer of alle banden dezelfde
maat hebben, van hetzelfde merk zijn
en hetzelfde profiel en draagvermogen
hebben. Controleer verder of alle
banden de aanbevolen spanning
hebben.
De ABS, TRC, VSC en Trailer Sway
Control werken niet goed als er
verschillende banden onder de auto
gemonteerd zijn. Neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige voor meer
informatie over het vervangen van de
wielen of banden.
Omgaan met banden en
wielophanging
Problemen met de banden of
wijzigingen aan de wielophanging
hebben een negatief effect op de
ondersteunende systemen en kunnen
een storing veroorzaken.
Voorzorgsmaatregelen met
betrekking tot Trailer Sway Control
Het Trailer Sway Control-systeem kan
het slingeren van de aanhangwagen
niet in alle gevallen verminderen.
Afhankelijk van diverse factoren,
waaronder de staat van de auto, de
aanhangwagen, het wegoppervlak en
de omgeving waarin wordt gereden,
kan het Trailer Sway Control-systeem
5.5 Gebruik van de ondersteunende systemen
363
5
Rijden

AAccumulator
BWarmtewisselaar buitenzijde
Beslaan van de ruiten
• Wanneer de luchtvochtigheid in de
auto hoog is, zullen de ruiten
gemakkelijk beslaan. Als u de
aircoschakelaar inschakelt, wordt de
lucht die via de uitstroomopeningen
stroomt, ontvochtigd en wordt de
voorruit efficiënt ontwasemd.
• Als u de aircoschakelaar uitschakelt,
zullen de ruiten mogelijk sneller
beslaan.
• De ruiten zullen mogelijk beslaan als
de recirculatiemodus is ingeschakeld.
Bij gebruik van de “Mijn
ruimte-modus”
• Er wordt mogelijk niet zo goed
ontwasemd als beoogd, zelfs niet als
wordt ingedrukt. Wanneer de
ruiten vóór het rijden moeten worden
ontwasemd, stop dan met het laden
en druk vervolgens op
.
• Wanneer de buitentemperatuur laag
is, wordt er mogelijk onvoldoende
verwarmd als gevolg van de beperkte
werking van de airconditioning. Er kan
niet worden verwarmd bij een
temperatuur van -10°C of lager,
aangezien de benzinemotor niet kan
worden gestart wanneer “Mijn
ruimte-modus” is ingeschakeld.
Wanneer u wilt verwarmen, stop dan
met het laden en verwijder de
AC-laadkabel van de auto.Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van
de ruiten nog altijd stof wordt
aangezogen, zet dan de
luchttoevoerregeling in de
buitenluchtmodus en schakel de
aanjager in.
Buitenlucht-/recirculatiemodus
• Het wordt aangeraden om de
recirculatiemodus tijdelijk in te
schakelen om te voorkomen dat er
vuile lucht wordt aangevoerd en om
de auto te helpen koelen wanneer het
buiten warm is.
• Mogelijk wordt de buitenluchtmodus/
recirculatiemodus automatisch
ingeschakeld afhankelijk van de
ingestelde temperatuur of de
temperatuur in de auto.
Werking van de airconditioning in de
ECO-rijmodus
• In de ECO-rijmodus wordt de
airconditioning als volgt bediend voor
een laag brandstofverbruik:
– Het motortoerental en de werking
van de compressor worden geregeld
om de verwarm-/koelcapaciteit te
beperken
– Wanneer de automatische modus is
gekozen, wordt de aanjagersnelheid
beperkt
• Doe het volgende om de prestaties
van de airconditioning te verbeteren:
– Schakel de ECO-rijmodus uit
(→blz. 355)
– Schakel de persoonlijke
voorkeursinstellingen van de
aanjager uit (→blz. 374)
Wanneer de buitentemperatuur tot
bijna 0°C daalt
De ontvochtigingsfunctie werkt mogelijk
niet, zelfs niet wanneer de
aircoschakelaar wordt ingedrukt.
6.1 Gebruik van de airconditioning en de achterruitverwarming
375
6
Voorzieningen in het interieur

De geconcentreerde
luchtcirculatiemodus voor de voorstoel
werkt in de volgende situaties:
• Er worden geen passagiers
gesignaleerd op de achterstoelen
• De voorruitverwarming is niet in
werking
Wanneer de modus in werking is,
brandt
.
Geconcentreerde luchtcirculatiemodus
voorstoel handmatig in-/uitschakelen
Wanneer de geconcentreerde
luchtcirculatiemodus voor de voorstoel is
ingeschakeld, kan met de schakelaar
worden ingesteld of de lucht alleen naar
de voorstoelen moet stromen of naar alle
stoelen. Wanneer de modus handmatig
wordt bediend, stopt de automatische
regeling van de luchtcirculatie.
Druk op de
op het bedieningspaneel
van de airco om de luchtcirculatie in te
stellen.
• Indicator brandt: luchtstroom alleen
naar de voorstoelen
• Indicator is uit: luchtstroom naar alle
stoelen.
Werking van de automatische
luchtcirculatie
• Voor het behoud van een comfortabel
interieur kan de luchtstroom, direct
nadat het hybridesysteem is gestart
en op andere momenten, afhankelijk
van de buitentemperatuur, naar
stoelen zonder passagiers worden
geleid.
• Als, nadat het hybridesysteem is
gestart, passagiers in de auto van
plaats veranderen of in of uit de auto
stappen, kan het systeem de
aanwezigheid van passagiers niet
goed bepalen en werkt de
automatische regeling van de
luchtcirculatie niet.Handmatige regeling van de
luchtcirculatie
Zelfs wanneer de functie handmatig
wordt ingesteld om de luchtstroom
alleen naar de voorstoelen te leiden,
wordt mogelijk automatisch lucht naar
alle stoelen geleid wanneer een
achterstoel bezet is.
Terugkeren naar automatische
luchtcirculatie
1. Zet, wanneer de indicator uit is, het
contact UIT.
2. Wacht ten minste 60 minuten en zet
het contact AAN.
Overzicht en bediening
uitstroomopeningen
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselecteerde
luchtcirculatiemodus.
Afstellen van de richting van de
luchtstroom en openen/sluiten van de
uitstroomopeningen
Voor
6.1 Gebruik van de airconditioning en de achterruitverwarming
378

*Draagbare apparaten en draadloze
laders hebben een laadspoel. De
laadspoel in de draadloze lader kan zich
binnen het laadgebied in de buurt van het
midden van het oplaadvak begeven. Als
de laadspoel in een draagbaar apparaat in
het laadgebied wordt gesignaleerd, zal de
spoel in de draadloze lader zich in de
richting van de andere spoel begeven en
wordt het laden gestart. Als de laadspoel
in een draagbaar apparaat zich buiten het
laadgebied begeeft, wordt het laden
automatisch gestopt.
Als er 2 of meer draagbare apparaten op
het oplaadvak worden gelegd, worden de
laadspoelen ervan mogelijk niet goed
gesignaleerd en worden de apparaten
wellicht niet opgeladen.
Gebruik van de draadloze lader
1. Druk op de voedingsschakelaar van de
draadloze lader.
Wordt met iedere druk op de
voedingsschakelaar aan- en
uitgeschakeld.
Wanneer de schakelaar aan is, gaat de
werkingsindicator (groen) branden.
Ook wanneer het hybridesysteem is
uitgeschakeld, blijft de status aan/uit
van de voedingsschakelaar
opgeslagen.
2. Plaats het draagbare apparaat op het
oplaadvak.
Plaats de laadzijde van het draagbare
apparaat naar beneden met het
midden van het apparaat in het
midden van het laadgebied.Tijdens het laden gaat de
werkingsindicator (oranje) branden.
Wanneer er niet wordt geladen,
probeer dan het draagbare apparaat
zo dicht mogelijk bij het midden van
het laadgebied te plaatsen.
Wanneer het laden is voltooid, gaat de
werkingsindicator (groen) branden.
Oplaadfunctie
• Wanneer het laden is voltooid en na
een bepaalde tijd in de
onderbrekingsstatus, wordt het laden
hervat.
• Wanneer het draagbare apparaat
wordt verplaatst, stopt het laden even
en wordt het vervolgens weer hervat.
Snellaadfunctie
• De volgende draagbare apparaten
ondersteunen snelladen.
– Draagbare apparaten die voldoen
aan WPC versie 1.2.4 en compatibel
zijn met snelladen
– iPhones met een iOS-versie die het
laden met 7,5 W ondersteunt
(iPhone 8 en nieuwer)
• Druk tijdens het laden 3 keer op de
voedingsschakelaar om over te
schakelen naar de snellaadfunctie.
Wanneer snelladen mogelijk is,
schakelt de werkingsindicator van
oranje naar knipperen tussen groen
en oranje.
• Als het laden is voltooid, stopt de
snellaadfunctie. Schakel weer over
naar de snellaadfunctie om snelladen
opnieuw te gebruiken.
6.4 Gebruik van de overige voorzieningen in het interieur
397
6
Voorzieningen in het interieur

• Knippert continu 4 keer herhaaldelijk
(oranje)
Vermoedelijke oor-
zakenOplossing
De draadloze lader
wordt voor de vei-
ligheid uitgescha-
keld wanneer de
temperatuur in de
draadloze lader de
ingestelde waarde
overschrijdt.Stop het laden, ver-
wijder het draag-
bare apparaat uit
het oplaadvak en
wacht tot de tem-
peratuur is gedaald
voordat u de draad-
loze lader weer
gebruikt.
De draadloze lader kan worden bediend
als
Het contact in stand ACC of AAN staat.
Bruikbare draagbare apparaten
• Standaard Wireless Qi-laders kunnen
worden gebruikt voor draagbare
apparaten. Niet voor alle standaard
Qi-apparaten is echter compatibiliteit
gegarandeerd.
• De draadloze lader is bedoeld voor
draagbare apparaten met een laag
vermogen van niet meer dan 5 W,
zoals mobiele telefoons en
smartphones.
• Een laadvermogen van meer dan 5 W
wordt echter ondersteund door de
volgende draagbare apparaten.
– Laden met maximaal 7,5 W wordt
ondersteund door iPhone's met
7,5 W laadvermogen.
– Laden met maximaal 10 W wordt
ondersteund door draagbare
apparaten die voldoen aan de
WPC-norm versie 1.2.4.
Gebruik van het Smart entry-systeem
met startknop
Als het Smart entry-systeem met
startknop de sleutel signaleert terwijl
een apparaat wordt opgeladen, wordt
het laden tijdelijk gestopt.Wanneer er hoesjes of accessoires aan
de draagbare apparaten zijn bevestigd
Laad niet op wanneer er een hoesje of
accessoire aan het draagbare apparaat is
bevestigd dat niet compatibel is met Qi.
Afhankelijk van het type hoesje of
accessoire kan het zijn dat het laden niet
mogelijk is. Verwijder het hoesje of
accessoire als het draagbare apparaat op
het laadgebied is geplaatst, ook al wordt
er niet geladen.
Tijdens het laden is via AM-radio ruis te
horen
• Schakel de draadloze lader uit en
controleer of de ruis is afgenomen. Als
de ruis afneemt, druk dan gedurende
2 seconden op de voedingsschakelaar
van de draadloze lader. Hiermee kan
de frequentie van de lader worden
gewijzigd en de ruis worden
verminderd. In dat geval gaat ook de
werkingsindicator 2 keer oranje
knipperen.
• iPhone's gebruiken een bepaalde
frequentie voor snel laden.
Afhankelijk van de iOS-versie wordt
snel laden mogelijk niet uitgevoerd
tijdens het wisselen van frequentie.
Belangrijke punten met betrekking tot
de draadloze lader
• Als de elektronische sleutel niet in het
interieur kan worden gesignaleerd,
kan er niet worden geladen. Wanneer
het portier wordt geopend en
gesloten, wordt het laden mogelijk
tijdelijk onderbroken.
• Tijdens het laden worden de draadloze
lader en het draagbare apparaat
warmer. Dit duidt echter niet op een
storing. Wanneer een draagbaar
apparaat tijdens het laden warm
wordt, stopt het laden mogelijk als
gevolg van de beschermingsfunctie
van het draagbare apparaat. In dit
geval kunt u weer laden nadat de
temperatuur van het draagbare
apparaat aanmerkelijk is afgenomen.
6.4 Gebruik van de overige voorzieningen in het interieur
399
6
Voorzieningen in het interieur

wordt gezet of dat de auto
onverwachts in beweging komt, kan
op het multi-informatiedisplay een
melding worden weergegeven die u
verzoekt om de selectiehendel in een
andere stand te zetten. Volg in dat
geval de instructie van de melding en
zet de selectiehendel in de
aangegeven stand.
• Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een
vloeistof wordt weergegeven
Controleer het onderdeel dat op het
multi-informatiedisplay wordt
weergegeven of dat door het
waarschuwingslampje wordt
aangegeven en los het probleem op,
bijvoorbeeld door het geopende
portier te sluiten of de vloeistof bij te
vullen.
Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt
weergegeven, is defect. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
• Als de onderstaande berichten
worden weergegeven, volg dan de
desbetreffende instructies.
– “Blind Spot Monitor Unavailable”
(Blind Spot Monitor niet
beschikbaar) (→blz. 318)
– “RCTA Unavailable” (RCTA niet
beschikbaar) (→blz. 318)
– “Engine Coolant Temp High” (hoge
koelvloeistoftemperatuur)
(→blz. 506)– “Exhaust Filter Full”
(uitlaatgasfiltersysteem vol)
(→blz. 357)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– “Plug-in Charging System
Malfunction” (storing
plugin-laadsysteem)
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Charging system malfunction”
(storing laadsysteem)
– “Check Engine” (controleer motor)
– “Traction battery system
malfunction” (systeemstoring
tractiebatterij)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction” (storing Smart
entry-systeem met startknop)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Breng de auto onmiddellijk op een
veilige plaats tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
– “Oil Pressure Low” (oliedruk laag)
– “Braking Power Low” (remkracht
laag)
• Als een van de onderstaande
meldingen wordt weergegeven op het
multi-informatiedisplay, kan de auto
zonder brandstof zijn komen te staan.
Breng de auto op een veilige plaats tot
stilstand en vul brandstof bij als het
brandstofniveau laag is.
– “Hybrid System Stopped”
(hybridesysteem is gestopt)
8.2 Stappen die genomen moeten worden in noodgevallen
475
8
Bij problemen
