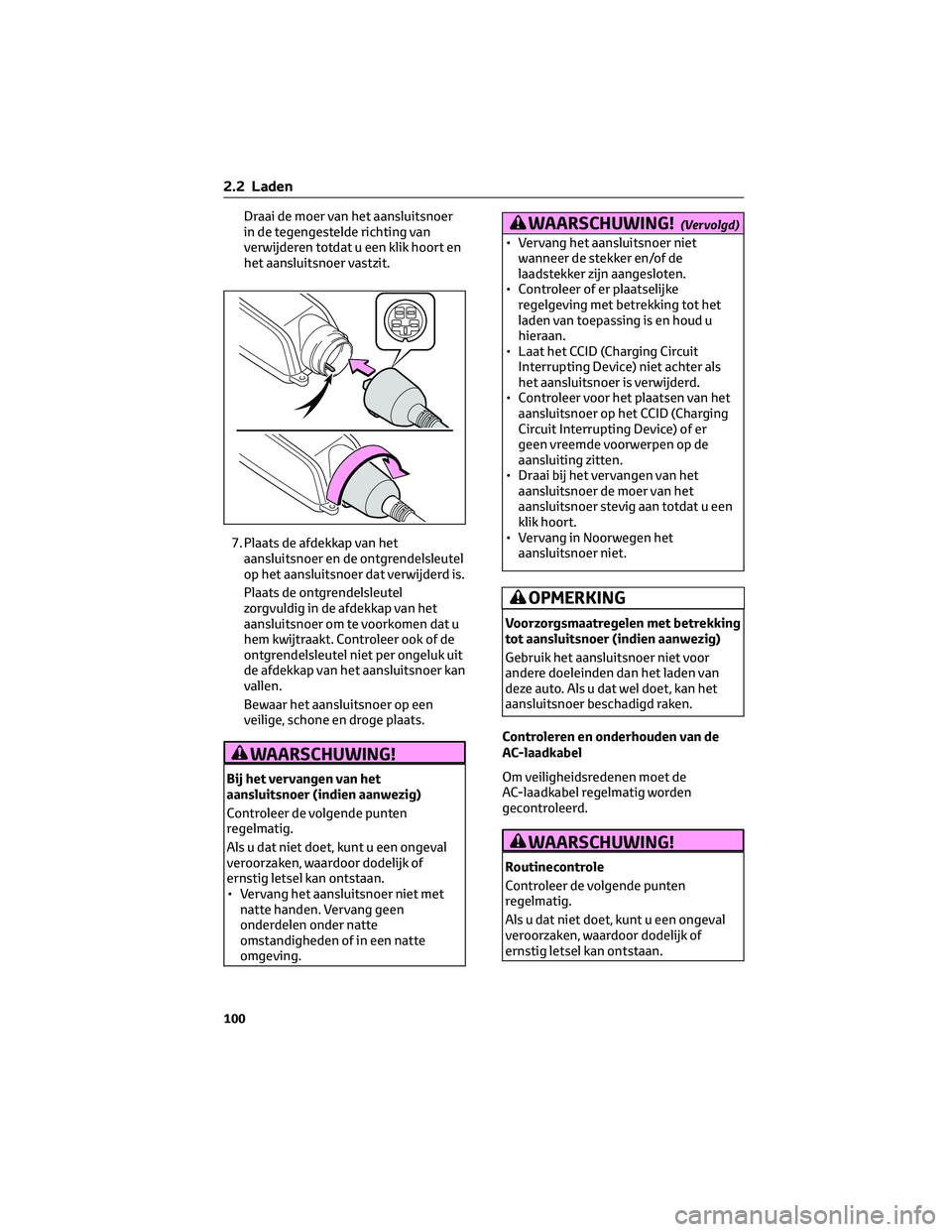

2022 TOYOTA RAV4 PLUG-IN HYBRID charging

Draai de moer van het aansluitsnoer
in de tegengestelde richting van
verwijderen totdat u een klik hoort en
het aansluitsnoer vastzit.
7. Plaats de afdekkap van het
aansluitsnoer en de ontgrendelsleutel
op het aansluitsnoer dat verwijderd is.
Plaats de ontgrendelsleutel
zorgvuldig in de afdekkap van het
aansluitsnoer om te voorkomen dat u
hem kwijtraakt. Controleer ook of de
ontgrendelsleutel niet per ongeluk uit
de afdekkap van het aansluitsnoer kan
vallen.
Bewaar het aansluitsnoer op een
veilige, schone en droge plaats.
WAARSCHUWING!
Bij het vervangen van het
aansluitsnoer (indien aanwezig)
Controleer de volgende punten
regelmatig.
Als u dat niet doet, kunt u een ongeval
veroorzaken, waardoor dodelijk of
ernstig letsel kan ontstaan.
• Vervang het aansluitsnoer niet met
natte handen. Vervang geen
onderdelen onder natte
omstandigheden of in een natte
omgeving.
WAARSCHUWING!(Vervolgd)
• Vervang het aansluitsnoer niet
wanneer de stekker en/of de
laadstekker zijn aangesloten.
• Controleer of er plaatselijke
regelgeving met betrekking tot het
laden van toepassing is en houd u
hieraan.
• Laat het CCID (Charging Circuit
Interrupting Device) niet achter als
het aansluitsnoer is verwijderd.
• Controleer voor het plaatsen van het
aansluitsnoer op het CCID (Charging
Circuit Interrupting Device) of er
geen vreemde voorwerpen op de
aansluiting zitten.
• Draai bij het vervangen van het
aansluitsnoer de moer van het
aansluitsnoer stevig aan totdat u een
klik hoort.
• Vervang in Noorwegen het
aansluitsnoer niet.
OPMERKING
Voorzorgsmaatregelen met betrekking
tot aansluitsnoer (indien aanwezig)
Gebruik het aansluitsnoer niet voor
andere doeleinden dan het laden van
deze auto. Als u dat wel doet, kan het
aansluitsnoer beschadigd raken.
Controleren en onderhouden van de
AC-laadkabel
Om veiligheidsredenen moet de
AC-laadkabel regelmatig worden
gecontroleerd.
WAARSCHUWING!
Routinecontrole
Controleer de volgende punten
regelmatig.
Als u dat niet doet, kunt u een ongeval
veroorzaken, waardoor dodelijk of
ernstig letsel kan ontstaan.
2.2 Laden
100

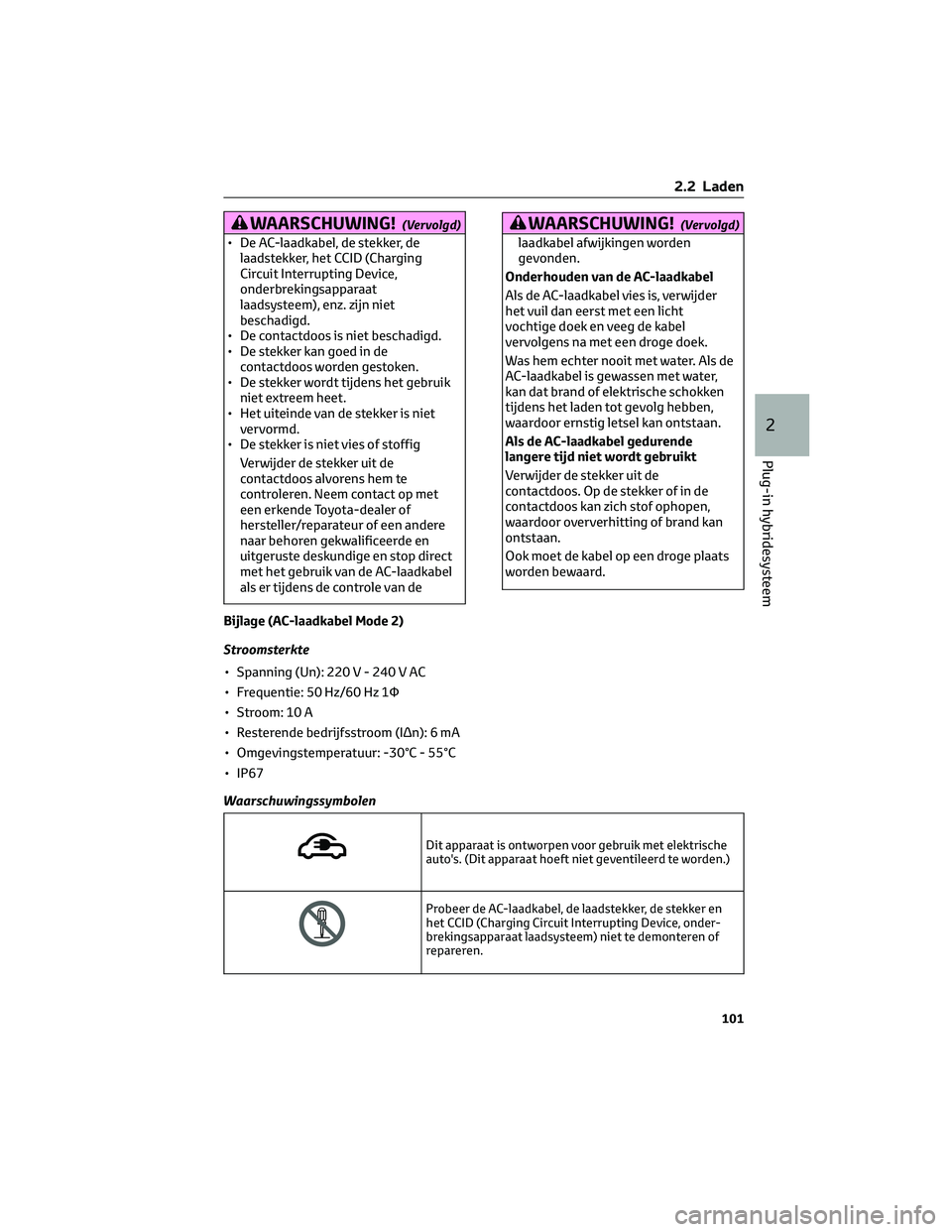

WAARSCHUWING!(Vervolgd)
• De AC-laadkabel, de stekker, de
laadstekker, het CCID (Charging
Circuit Interrupting Device,
onderbrekingsapparaat
laadsysteem), enz. zijn niet
beschadigd.
• De contactdoos is niet beschadigd.
• De stekker kan goed in de
contactdoos worden gestoken.
• De stekker wordt tijdens het gebruik
niet extreem heet.
• Het uiteinde van de stekker is niet
vervormd.
• De stekker is niet vies of stoffig
Verwijder de stekker uit de
contactdoos alvorens hem te
controleren. Neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige en stop direct
met het gebruik van de AC-laadkabel
als er tijdens de controle van de
WAARSCHUWING!(Vervolgd)
laadkabel afwijkingen worden
gevonden.
Onderhouden van de AC-laadkabel
Als de AC-laadkabel vies is, verwijder
het vuil dan eerst met een licht
vochtige doek en veeg de kabel
vervolgens na met een droge doek.
Was hem echter nooit met water. Als de
AC-laadkabel is gewassen met water,
kan dat brand of elektrische schokken
tijdens het laden tot gevolg hebben,
waardoor ernstig letsel kan ontstaan.
Als de AC-laadkabel gedurende
langere tijd niet wordt gebruikt
Verwijder de stekker uit de
contactdoos. Op de stekker of in de
contactdoos kan zich stof ophopen,
waardoor oververhitting of brand kan
ontstaan.
Ook moet de kabel op een droge plaats
worden bewaard.
Bijlage (AC-laadkabel Mode 2)
Stroomsterkte
• Spanning (Un): 220V-240VAC
• Frequentie: 50 Hz/60 Hz 1Φ
• Stroom: 10 A
• Resterende bedrijfsstroom (IΔn): 6 mA
• Omgevingstemperatuur: -30°C - 55°C
• IP67
Waarschuwingssymbolen
Dit apparaat is ontworpen voor gebruik met elektrische
auto's. (Dit apparaat hoeft niet geventileerd te worden.)
Probeer de AC-laadkabel, de laadstekker, de stekker en
het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) niet te demonteren of
repareren.
2.2 Laden
101
2
Plug-in hybridesysteem

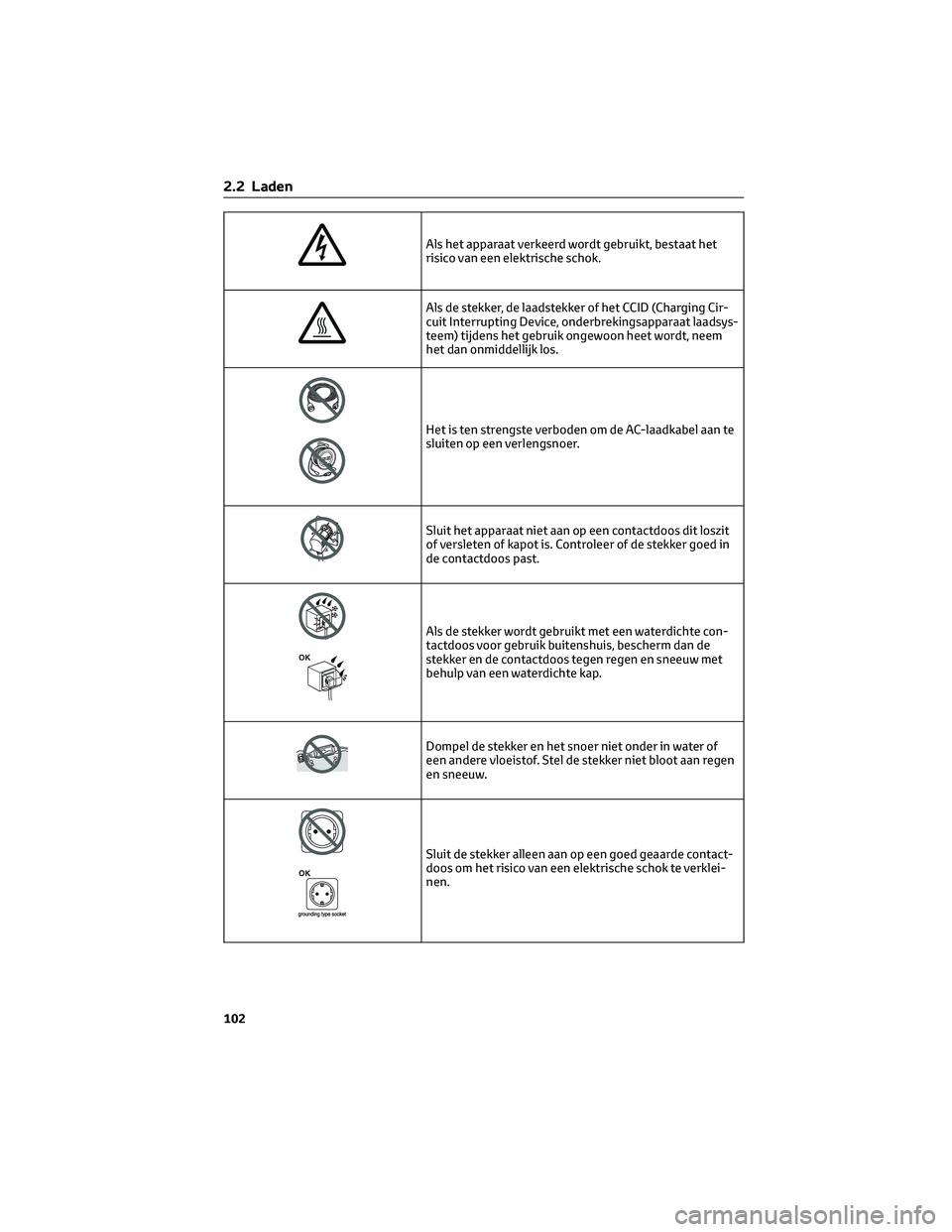

Als het apparaat verkeerd wordt gebruikt, bestaat het
risico van een elektrische schok.

Als de stekker, de laadstekker of het CCID (Charging Cir-
cuit Interrupting Device, onderbrekingsapparaat laadsys-
teem) tijdens het gebruik ongewoon heet wordt, neem
het dan onmiddellijk los.
Het is ten strengste verboden om de AC-laadkabel aan te
sluiten op een verlengsnoer.
Sluit het apparaat niet aan op een contactdoos dit loszit
of versleten of kapot is. Controleer of de stekker goed in
de contactdoos past.
Als de stekker wordt gebruikt met een waterdichte con-
tactdoos voor gebruik buitenshuis, bescherm dan de
stekker en de contactdoos tegen regen en sneeuw met
behulp van een waterdichte kap.
Dompel de stekker en het snoer niet onder in water of
een andere vloeistof. Stel de stekker niet bloot aan regen
en sneeuw.
Sluit de stekker alleen aan op een goed geaarde contact-
doos om het risico van een elektrische schok te verklei-
nen.
2.2 Laden
102

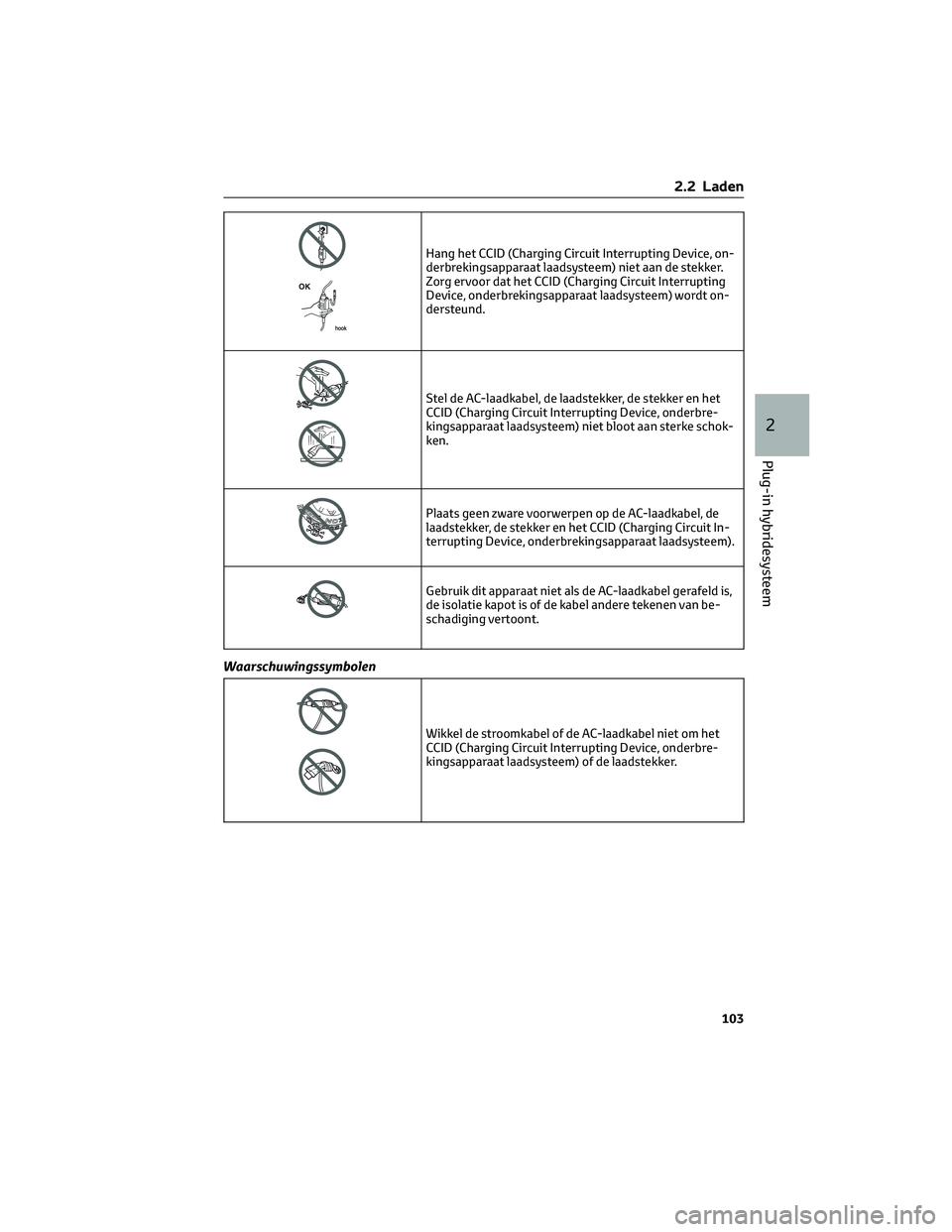

Hang het CCID (Charging Circuit Interrupting Device, on-
derbrekingsapparaat laadsysteem) niet aan de stekker.
Zorg ervoor dat het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) wordt on-
dersteund.
Stel de AC-laadkabel, de laadstekker, de stekker en het
CCID (Charging Circuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) niet bloot aan sterke schok-
ken.
Plaats geen zware voorwerpen op de AC-laadkabel, de
laadstekker, de stekker en het CCID (Charging Circuit In-
terrupting Device, onderbrekingsapparaat laadsysteem).
Gebruik dit apparaat niet als de AC-laadkabel gerafeld is,
de isolatie kapot is of de kabel andere tekenen van be-
schadiging vertoont.
Waarschuwingssymbolen
Wikkel de stroomkabel of de AC-laadkabel niet om het
CCID (Charging Circuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) of de laadstekker.
2.2 Laden
103
2
Plug-in hybridesysteem

AC-laadkabel aan op een aparte groep
met een minimale capaciteit van
13 ampère.
• Het wordt aanbevolen om één
contactdoos exclusief voor het laden
te gebruiken. Als u de laadkabel
aansluit op een contactdoos met
meerdere groepen waarop ook andere
apparatuur is aangesloten, kan de
stroomonderbreker in werking
treden.
*
• Controleer of de contactdoos is
voorzien van een aardlekschakelaar.
Laat, als dat niet het geval is, er een
monteren door een naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Als het laden buiten plaatsvindt,
controleer dan of de contactdoos
waterdicht is en voor gebruik
buitenshuis goedgekeurd is. Het
wordt aanbevolen om vóór gebruik te
controleren of de aardlekschakelaar
werkt.
• Controleer of er plaatselijke
regelgeving met betrekking tot het
laden van toepassing is en houd u
hieraan.
*Neem contact op met een elektricien
voor meer informatie.
De laadomgeving
De volgende laaduitrusting en
instellingen worden aanbevolen om veilig
te kunnen laden.
• Waterdichte contactdoos
Als het laden buiten plaatsvindt, moet
de stekker aangesloten worden op een
waterdichte contactdoos en moet
worden gecontroleerd of de
verbinding waterdicht blijft terwijl de
stekker is aangesloten.
• Speciaal circuit
– Sluit de laadkabel alleen aan op een
speciale groep met een minimale
capaciteit van 13 ampère met
piekstroombeveiliging, om de kans
op brand te verkleinen.– Sluit de laadkabel aan op een
contactdoos met aardlekschakelaar,
om de kans op een elektrische schok
tijdens het gebruik van de stekker te
verkleinen.
• Op afstand bedienbare schakelaar
Hiermee kan de stroom tussen de
contactdoos en de stekker worden
uitgeschakeld, zodat de stekker op
regenachtige dagen veilig kan worden
verwijderd of geplaatst.
Als de stroomonderbreker in werking
treedt tijdens het laden
De bovenste limiet van de laadstroom
kan worden gewijzigd in “Vehicle
Settings” (voertuiginstellingen) op het
multi-informatiedisplay.
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Charging
Settings” (oplaadinstell.) te
selecteren en druk vervolgens op
.
Het scherm “Charging Settings”
(oplaadinstell.) wordt weergegeven.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Charging
Current” (oplaadstroom) te selecteren
en druk vervolgens op
. Het
scherm “Charging Current”
(oplaadstroom) wordt weergegeven.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “16A”
*1of
“8A” te selecteren en druk vervolgens
op
. Tijdens het laden wordt de
maximale stroomsterkte begrensd op
de ingestelde waarde of lager.
*2
2.2 Laden
108

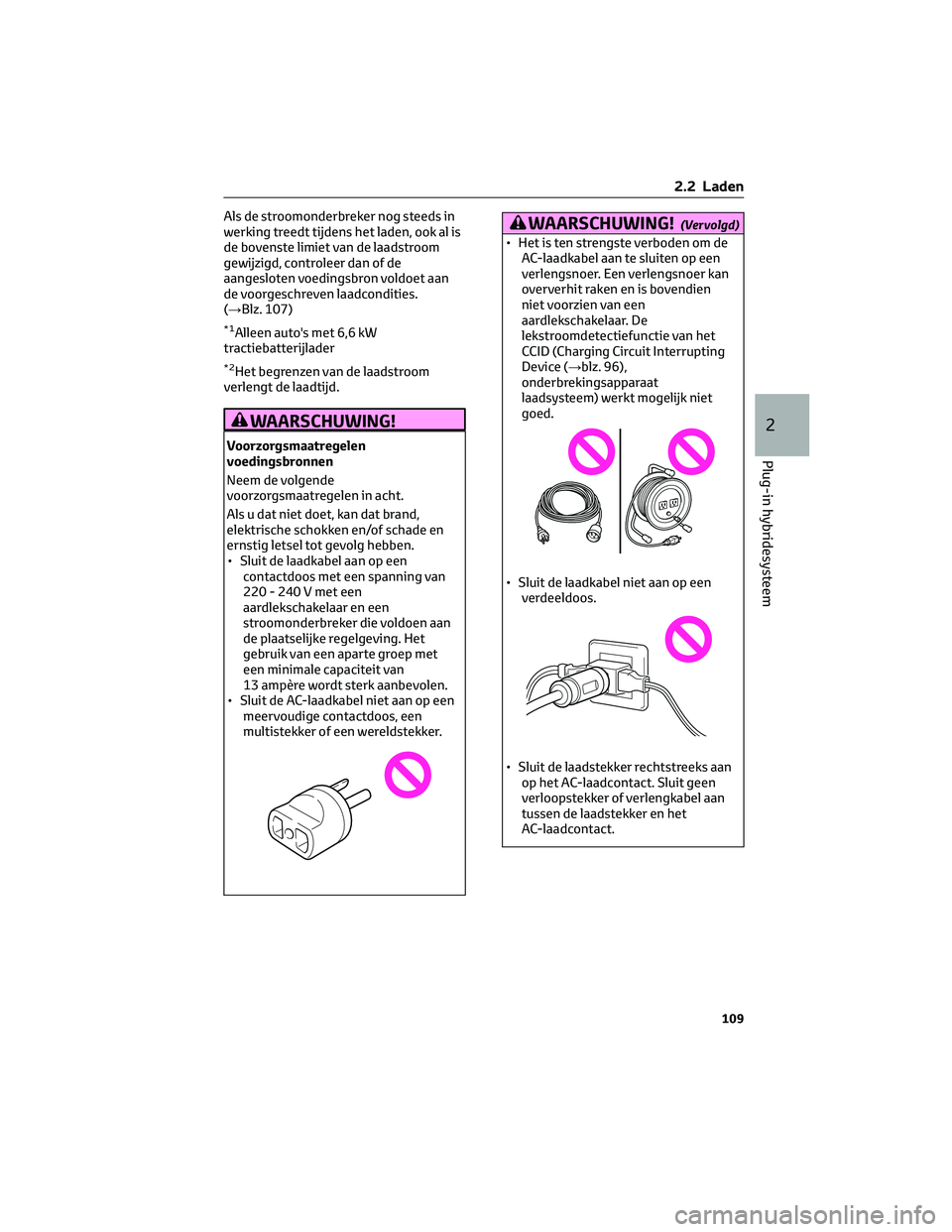

Als de stroomonderbreker nog steeds in
werking treedt tijdens het laden, ook al is
de bovenste limiet van de laadstroom
gewijzigd, controleer dan of de
aangesloten voedingsbron voldoet aan
de voorgeschreven laadcondities.
(→Blz. 107)
*1Alleen auto's met 6,6 kW
tractiebatterijlader
*2Het begrenzen van de laadstroom
verlengt de laadtijd.
WAARSCHUWING!
Voorzorgsmaatregelen
voedingsbronnen
Neem de volgende
voorzorgsmaatregelen in acht.
Als u dat niet doet, kan dat brand,
elektrische schokken en/of schade en
ernstig letsel tot gevolg hebben.
• Sluit de laadkabel aan op een
contactdoos met een spanning van
220 - 240 V met een
aardlekschakelaar en een
stroomonderbreker die voldoen aan
de plaatselijke regelgeving. Het
gebruik van een aparte groep met
een minimale capaciteit van
13 ampère wordt sterk aanbevolen.
• Sluit de AC-laadkabel niet aan op een
meervoudige contactdoos, een
multistekker of een wereldstekker.
WAARSCHUWING!(Vervolgd)
• Het is ten strengste verboden om de
AC-laadkabel aan te sluiten op een
verlengsnoer. Een verlengsnoer kan
oververhit raken en is bovendien
niet voorzien van een
aardlekschakelaar. De
lekstroomdetectiefunctie van het
CCID (Charging Circuit Interrupting
Device (→blz. 96),
onderbrekingsapparaat
laadsysteem) werkt mogelijk niet
goed.
• Sluit de laadkabel niet aan op een
verdeeldoos.
• Sluit de laadstekker rechtstreeks aan
op het AC-laadcontact. Sluit geen
verloopstekker of verlengkabel aan
tussen de laadstekker en het
AC-laadcontact.
2.2 Laden
109
2
Plug-in hybridesysteem

• Bij gebruik van de “Mijn
ruimte-modus”. (→Blz. 134)
• Tijdens het laden is de stroom
uitgevallen.
• Er is een onderbreking in de
stroomvoorziening.
• Er is sprake van een spanningsval bij
de externe voedingsbron.
• De lading van de 12V-accu is te laag,
bijvoorbeeld omdat er gedurende
langere tijd niet met de auto is
gereden.
• De maximale laadstroom is ingesteld
op8Aof16A
*via “Vehicle Settings”
(voertuiginstellingen). (→Blz. 108)
• Als de “Battery Heater”
(batterijverwarming) in werking is.
(→Blz. 111)
• Als de “Battery Cooler”
(batterijkoeler) in werking is geweest
vóór het laden. (→Blz. 111)
• Als de stekker warmte genereert door
een losse aansluiting, enz.
*Alleen auto's met 6,6 kW
tractiebatterijlader
Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden
gebruikt voor deze auto.
Elektriciteit voor laden
Deze auto kan worden geladen tot
maximaal ongeveer 3,3 kW of 6,6 kW
*.
Afhankelijk van de gebruikte lader of de
AC-laadkabel wordt de elektriciteit voor
laden mogelijk beperkt.
*Alleen auto's met 6,6 kW
tractiebatterijlader
Laadgekoppelde functies
Deze auto is uitgerust met meerdere
functies die aan het laden gekoppeld zijn.“Mijn ruimte-modus” (→blz. 134)
Als de AC-laadkabel is aangesloten op de
auto, kunnen elektrische componenten,
zoals de airconditioning of het
audiosysteem, worden gebruikt met de
externe voedingsbron
*.
*Afhankelijk van de situatie kan de
energie van het batterijpakket
(tractiebatterij) worden gebruikt.
“Battery Heater” (batterijverwarming)
Als de buitentemperatuur laag is en de
AC-laadkabel is aangesloten op de auto,
verwarmt deze functie automatisch het
batterijpakket (tractiebatterij) totdat
deze een bepaalde temperatuur bereikt of
overschrijdt.
De “Battery Heater” (batterijverwarming)
werkt als “Battery Heater”
(batterijverwarming) van de “Charging
Settings” (oplaadinstell.) op het
multi-informatiedisplay aan is.
(→Blz. 164)
Opwarmregeling batterijpakket
(tractiebatterij) (alleen Groenland)
Deze regeling treedt in werking als de
AC-laadkabel gedurende 3 dagen op de
auto aangesloten blijft en de “Battery
Heater” (batterijverwarming)
automatisch stopt. De regeling isoleert
het batterijpakket (tractiebatterij)
automatisch bij extreem lage
temperaturen.
• Deze regeling stop 31 dagen nadat de
AC-laadkabel is aangesloten, zelfs als
hij nog steeds is aangesloten op de
auto.
• Als deze regeling in werking is, worden
de instellingen van het laadschema
genegeerd en start het laden.
“Battery Cooler” (batterijkoeler)
Als het batterijpakket (tractiebatterij)
heet is en de AC-laadkabel is aangesloten
op de auto, koelt deze functie het
batterijpakket (tractiebatterij) voordat
het laden wordt uitgevoerd.
2.2 Laden
111
2
Plug-in hybridesysteem

De “Battery Cooler” (batterijkoeler) werkt
als “Battery Cooler” (batterijkoeler) van
de “Charging Settings” (oplaadinstell.) op
het multi-informatiedisplay aan is.
(→Blz. 164)
Verwarmings- en koelsysteem
tractiebatterij (“Battery Heater”
(batterijverwarming) en “Battery
Cooler” (batterijkoeler))
• Het systeem werkt als de temperatuur
van het batterijpakket (tractiebatterij)
boven of onder een bepaalde waarde
ligt.
• Het systeem werkt mogelijk als er niet
geladen wordt.
• Als het laadschema wordt gebruikt
(→blz. 125), werkt deze functie
overeenkomstig het laadschema.
“Battery Heater” (batterijverwarming)
• Als de “Battery Heater”
(batterijverwarming) in werking is,
brandt de laadindicator.
• Als de AC-laadkabel wordt verwijderd
van de auto of ongeveer 3 dagen op
de auto aangesloten blijft, wordt het
systeem automatisch uitgeschakeld.
• Als de “Battery Heater”
(batterijverwarming) in werking is
tijdens het laden, kan het laden langer
duren dan normaal.
• Als de buitentemperatuur hoog wordt
terwijl de “Battery Heater”
(batterijverwarming) in werking is,
kan het laden voltooid zijn voor de
ingestelde “Departure”-tijd
(vertrektijd). (→Blz. 125)
• Als de tractiebatterij bijna volledig
geladen is, werkt de “Battery Cooler”
(batterijkoeler) mogelijk niet.
• Als de volgende handelingen worden
uitgevoerd terwijl de “Battery Heater”
(batterijverwarming) in werking is,
wordt het verwarmen van het
batterijpakket (tractiebatterij)
gestopt.
– De selectiehendel wordt in een
andere stand dan P gezet– De op afstand bedienbare
airconditioning is ingeschakeld
(→blz. 379)
• De “Battery Heater”
(batterijverwarming) werkt mogelijk
zelfs als het batterijpakket
(tractiebatterij) volledig geladen is,
afhankelijk van de temperatuur van
het batterijpakket (tractiebatterij).
– De resterende lading in het
batterijpakket (tractiebatterij)
neemt af als de “Battery Heater”
(batterijverwarming) is
ingeschakeld. De laadprocedure
start mogelijk opnieuw om het
batterijpakket (tractiebatterij) te
laden.
– Charging Stopped Due to Pulled
Charging Connector (laden gestopt
vanwege losgetrokken laadstekker)
wordt mogelijk weergegeven als de
laadstekker tijdens het opnieuw
laden wordt verwijderd. (→Blz. 140)
“Battery Cooler” (batterijkoeler)
• De laadindicator brandt wanneer de
“Battery Cooler” (batterijkoeler)
stand-by staat of in werking is.
• De “Battery Cooler” (koeler
batterijpakket) werkt maximaal
ongeveer 30 minuten. Als echter de
“Departure”-tijd (vertrektijd) is
ingesteld (→blz. 125) en er niet
voldoende tijd zit tussen het huidige
tijdstip en het tijdstip waarop het
laden voltooid is, kan de tijd dat de
“Battery Cooler” (batterijkoeler) in
werking is, korter worden.
• Als er nog maar weinig resterende
lading in het batterijpakket
(tractiebatterij) aanwezig is, werkt de
“Battery Cooler” (batterijkoeler)
mogelijk niet, ook al is de temperatuur
van het batterijpakket (tractiebatterij)
hoog.
• Als de volgende handelingen worden
uitgevoerd terwijl de “Battery Cooler”
(batterijkoeler) in werking is, wordt
het koelen van het batterijpakket
(tractiebatterij) gestopt.
2.2 Laden
112
