2022 TOYOTA RAV4 PLUG-IN HYBRID display

Weergave sensorsignalering, afstand
tot object
Detectiebereik van de sensorenAOngeveer 100 cm
BOngeveer 150 cm
COngeveer 60 cm
Het schema toont het detectiebereik van
de sensoren. Houd er rekening mee dat
de sensoren geen objecten kunnen
signaleren die zich extreem dicht bij de
auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
Weergave afstand
Wanneer er een object wordt gesignaleerd door een sensor, wordt de globale afstand tot
het object weergegeven op het scherm van het multi-informatiedisplay, het
navigatiesysteem of het multimediasysteem (indien aanwezig). (Als de afstand tot het
object klein wordt, gaan de afstandssegmenten mogelijk knipperen.)
De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen.
• Globale afstand tot object
– Binnenste sensor voor: 100 cm - 60 cm
– Binnenste sensor achter: 150 cm - 60 cm
Multi-informatiedisplay Scherm navigatie- of multimediasysteem
• Globale afstand tot object: 60 cm - 45 cm
Multi-informatiedisplay Scherm navigatie- of multimediasysteem
5.5 Gebruik van de ondersteunende systemen
345
5
Rijden

• Globale afstand tot object: 45 cm - 30 cm
Multi-informatiedisplay Scherm navigatie- of multimediasysteem
• Globale afstand tot object: 30 cm - 15 cm
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
*De afstandssegmenten zullen langzaam knipperen.
• Globale afstand tot object: minder dan 15 cm
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
*De afstandssegmenten zullen snel knipperen.
Werking zoemer en afstand tot een
object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als 2 of meer sensoren gelijktijdig een
statisch object signaleren, klinkt de
zoemer voor het dichtstbijzijnde
object.
• Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoemer)Dempen van geluid zoemer (auto's met
PKSB)
• Functie automatisch dempen zoemer
Zelfs als de sensoren in werking zijn,
zal het geluid van de zoemer in de
volgende gevallen worden gedempt:
– De afstand tussen de auto en het
gedetecteerde object wordt niet
kleiner (behalve als de afstand
tussen de auto en het object 30 cm
of kleiner is).
– Uw auto beweegt zich van het
object af.
– Er zijn geen signaleerbare objecten
in de rijrichting van uw auto.
Als echter een ander object
gesignaleerd wordt of de situatie
verandert terwijl de zoemer gedempt
is, begint de zoemer weer geluid te
maken.
5.5 Gebruik van de ondersteunende systemen
346

• Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden
gedempt door op
van de
bedieningstoetsen van het
instrumentenpaneel te drukken
terwijl op het multi-informatiedisplay
de suggestie wordt weergegeven dat
dempen mogelijk is.
• Wanneer wordt het dempen
geannuleerd
Het geluid wordt in de volgende
situaties automatisch weer
ingeschakeld:
– Als de selectiehendel in een andere
stand wordt gezet
– Als de rijsnelheid een bepaalde
snelheid bereikt of overschrijdt
– Als de Toyota Parking Assist
eenmaal wordt uitgeschakeld en
weer wordt ingeschakeld
– Als het contact eenmaal UIT en weer
AAN wordt gezet
Persoonlijke voorkeursinstellingen
Het zoemervolume kan worden
aangepast op het multi-
informatiedisplay. (Behalve auto's
zonder sensoren voor) (→Blz. 163)
5.5.10 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken. Wanneer het
systeem oordeelt dat de kans op een
aanrijding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de
impact van een aanrijding te helpen
verminderen.PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten)
→Blz. 351
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
→Blz. 353
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
5.5 Gebruik van de ondersteunende systemen
347
5
Rijden

WAARSCHUWING!(Vervolgd)
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen.
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst.
• Als gebruik wordt gemaakt van een
wasstraat.
• Als niet op een stabiele wijze kan
worden gereden met de auto,
bijvoorbeeld als hij betrokken is
geweest bij een ongeval of als er
storingen zijn.
• Als met een sportieve rijstijl of in het
terrein wordt gereden.
• Als de banden niet de juiste
bandenspanning hebben.
• Als de banden zeer versleten zijn.
• Als er sneeuwkettingen, een compact
reservewiel of een
bandenreparatieset worden
toegepast.OPMERKING
Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
PKSB OFF brandt
Als deze melding direct nadat het
contact AAN is gezet wordt
weergegeven, bedien de auto dan
voorzichtig en let daarbij goed op de
omgeving. Het is wellicht nodig om een
bepaalde tijd met de auto te rijden
voordat het systeem weer normaal
werkt. (Als het systeem nog niet
normaal werkt nadat een poosje met de
auto gereden is, reinig dan de sensoren
en hun omgeving op de bumpers.)
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
scherm
van het multi-
informatiedisplay. Alle functies van de
Parking Support Brake (voor stilstaande
objecten en voor voertuigen die
achterlangs rijden) worden gelijktijdig
ingeschakeld/uitgeschakeld. (→Blz. 163)
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF (→blz. 148) op het
multi-informatiedisplay branden.
Als u het systeem weer wilt inschakelen,
selecteer dan
op het multi-
informatiedisplay, selecteeren zet
het vervolgens aan.
Wanneer het systeem is uitgeschakeld,
blijft het uitgeschakeld, zelfs als het
contact AAN wordt gezet nadat dit UIT
was gezet.
5.5 Gebruik van de ondersteunende systemen
348

Weergave en zoemer voor
begrenzingsregeling hybridesysteem
en remregeling
Als de begrenzingsregeling van het
hybridesysteem of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het
multi-informatiedisplay, het head-up
display (indien aanwezig), het scherm van
het navigatiesysteem (indien aanwezig)
of het scherm van het
multimediasysteem (indien aanwezig),
om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de
begrenzingsregeling van het
hybridesysteem om hetzij de acceleratie
te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
• De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller
accelereren dan een bepaalde waarde.
Multi-informatiedisplay en head-up
display: “Object Detected Ahead
Speed Reduced” (object voor de auto
gesignaleerd, snelheid begrensd)
(geen waarschuwing weergegeven op
het head-up display)
Scherm navigatiesysteem of
multimediasysteem: Geen
waarschuwing weergegeven
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
• De begrenzingsregeling van het
hybridesysteem is in werking
(vermogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er
harder moet worden geremd dan
normaal.
Multi-informatiedisplay en head-up
display: “Brake!” (Remmen!)
Scherm navigatiesysteem of
multimediasysteem: “Brake!”
(Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal• De remregeling is in werking
Het systeem heeft bepaald dat een
noodstop noodzakelijk is
Multi-informatiedisplay en head-up
display: “Brake!” (Remmen!)
Scherm navigatiesysteem of
multimediasysteem: “Brake!”
(Remmen!)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
• Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door
de remregeling.
Multi-informatiedisplay en head-up
display: “Switch to brake” (Bedien
remped.) (Als het gaspedaal niet is
ingetrapt, wordt “Press Brake Pedal”
(Trap rempedaal in) weergegeven.)
Scherm navigatiesysteem of
multimediasysteem: “Press Brake
Pedal” (Trap rempedaal in)
Controlelampje PKSB OFF: Brandt (Als
het gaspedaal niet wordt ingetrapt,
gaat het controlelampje niet
branden.)
Zoemer: Kort piepsignaal
5.5 Gebruik van de ondersteunende systemen
349
5
Rijden

Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is
uitgeschakeld door de werking ervan,
kunt u zelf het systeem weer inschakelen
(→blz. 348) of het contact UIT en
vervolgens weer AAN zetten. Het systeem
wordt automatisch weer ingeschakeld als
het obstakel zich niet langer in de
rijrichting van de auto bevindt of als de
auto van rijrichting verandert
(bijvoorbeeld achteruit in plaats van
vooruit of andersom).
Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-
informatiedisplay wordt weergegeven
en het controlelampje PKSB OFF brandt
• Als gelijktijdig “Clean Parking Assist
Sensor” (reinig Parking Assist-sensor)
wordt weergegeven, is mogelijk een
van de sensoren bedekt met ijs,
sneeuw, vuil, enz. Verwijder in dit
geval het ijs, de sneeuw, het vuil, enz.
van de sensor om te zorgen dat het
systeem weer normaal werkt. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als deze melding ook na
het verwijderen van het vuil van de
sensor wordt weergegeven of wordt
weergegeven wanneer de sensor
helemaal niet vuil was.
• Als tegelijkertijd “Parking Assist
Unavailable” (Parking Assist niet
beschikbaar) wordt weergegeven,
stroomt er mogelijk continu water
over de sensor, zoals bij zware
regenval. Als het systeem signaleert
dat de toestand weer normaal is, zal
het systeem weer normaal werken.5.5.11 Parking Support
Brake-functie (voor stilstaande
objecten)
*
*Indien aanwezig
Als de sensoren een stilstaand object,
zoals een muur, signaleren in de
rijrichting van de auto en het systeem
oordeelt dat zich een aanrijding voor kan
doen doordat de auto plotseling naar
voren beweegt doordat het gaspedaal per
ongeluk wordt ingetrapt, wanneer de
auto de verkeerde kant op rijdt doordat
de verkeerde schakelstand wordt
geselecteerd of tijdens het parkeren of
het rijden met een lage snelheid, werkt
het systeem om de gevolgen van een
aanrijding met het gesignaleerde
stilstaande object zo veel mogelijk te
beperken.
Voorbeelden van het in werking treden
van de functie
Deze functie werkt in situaties zoals
hieronder aangegeven wanneer in de
rijrichting van de auto een object wordt
gesignaleerd.
5.5 Gebruik van de ondersteunende systemen
351
5
Rijden

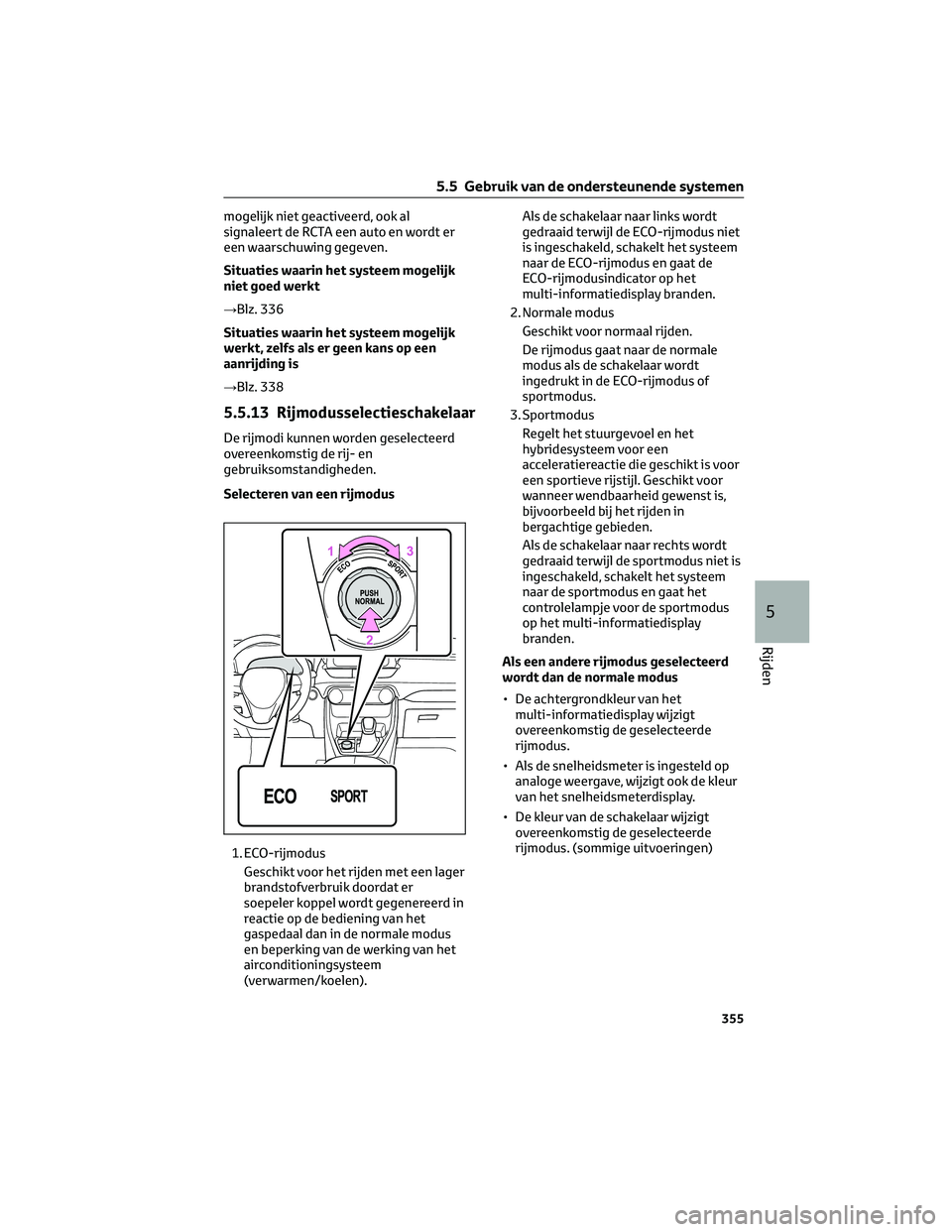

mogelijk niet geactiveerd, ook al
signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 336
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 338
5.5.13 Rijmodusselectieschakelaar
De rijmodi kunnen worden geselecteerd
overeenkomstig de rij- en
gebruiksomstandigheden.
Selecteren van een rijmodus
1. ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er
soepeler koppel wordt gegenereerd in
reactie op de bediening van het
gaspedaal dan in de normale modus
en beperking van de werking van het
airconditioningsysteem
(verwarmen/koelen).Als de schakelaar naar links wordt
gedraaid terwijl de ECO-rijmodus niet
is ingeschakeld, schakelt het systeem
naar de ECO-rijmodus en gaat de
ECO-rijmodusindicator op het
multi-informatiedisplay branden.
2. Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale
modus als de schakelaar wordt
ingedrukt in de ECO-rijmodus of
sportmodus.
3. Sportmodus
Regelt het stuurgevoel en het
hybridesysteem voor een
acceleratiereactie die geschikt is voor
een sportieve rijstijl. Geschikt voor
wanneer wendbaarheid gewenst is,
bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar naar rechts wordt
gedraaid terwijl de sportmodus niet is
ingeschakeld, schakelt het systeem
naar de sportmodus en gaat het
controlelampje voor de sportmodus
op het multi-informatiedisplay
branden.
Als een andere rijmodus geselecteerd
wordt dan de normale modus
• De achtergrondkleur van het
multi-informatiedisplay wijzigt
overeenkomstig de geselecteerde
rijmodus.
• Als de snelheidsmeter is ingesteld op
analoge weergave, wijzigt ook de kleur
van het snelheidsmeterdisplay.
• De kleur van de schakelaar wijzigt
overeenkomstig de geselecteerde
rijmodus. (sommige uitvoeringen)
5.5 Gebruik van de ondersteunende systemen
355
5
Rijden

Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de
verwarming/koeling en de
aanjagersnelheid geregeld voor een zo
laag mogelijk brandstofverbruik. Voer de
volgende procedures uit om de
prestaties van de airconditioning te
verbeteren.
• Wijzig de aanjagersnelheid
(→blz. 373)
• Annuleren ECO-rijmodus
Annuleren van een rijmodus
• De sportmodus wordt automatisch
geannuleerd als de rijmodus naar de
normale modus gaat als het contact
UIT wordt gezet.
• De normale modus en de
ECO-rijmodus worden niet
geannuleerd zolang er geen andere
rijmodus wordt geselecteerd. (Zelfs
als het contact UIT wordt gezet,
worden de normale modus en de
ECO-rijmodus niet automatisch
geannuleerd.)
5.5.14 Trail-modus
De Trail-modus is ontworpen om het
doorslippen van de aangedreven wielen
te voorkomen door de geïntegreerde
regeling van het AWD-systeem, het
remsysteem en het regelsysteem voor de
aandrijfkracht. Gebruik de Trail-modus bij
het rijden over hobbelige wegen, enz.
WAARSCHUWING!
Voordat u de Trail-modus gebruikt
Neem de volgende
voorzorgsmaatregelen in acht.
Wanneer u deze voorzorgsmaatregelen
niet in acht neemt, kan een ongeval
ontstaan.
• De Trail-modus is ontworpen voor
het gebruik op onverharde wegen.
• Controleer of het controlelampje
Trail-modus brandt alvorens weg te
rijden.
WAARSCHUWING!(Vervolgd)
• De Trail-modus is niet ontworpen
voor het vergroten van de limieten
van de auto. Controleer altijd
zorgvuldig de conditie van de weg en
rijd veilig.
Inschakelen van het systeem
Druk op de schakelaar Trail-modus.
Druk op de schakelaar Trail-modus om de
Trail-modus in te schakelen. Het
controlelampje Trail-modus gaat branden
op het multi-informatiedisplay.
Druk opnieuw op de schakelaar
Trail-modus om het systeem uit te
schakelen.
Wanneer de Trail-modus in werking is
Als de wielen spinnen, knippert het
controlelampje Traction Control om aan
te geven dat de Trail-modus het spinnen
van de wielen regelt.
5.5 Gebruik van de ondersteunende systemen
356
