2022 TOYOTA RAV4 PLUG-IN HYBRID display

Waarschuwingslampje hybridesysteem oververhit*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
Breng de auto op een veilige plaats tot stilstand. Oplossing
(→blz. 506)
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Waarschuwingslampje lage oliedruk
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat de motoroliedruk te laag is
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Motorcontrolelampje
*
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het hybridesysteem;
■Het elektronische motorregelsysteem;
■De elektronische smoorklepregeling; of
■Het emissieregelsysteem (indien aanwezig)
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje SRS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het SRS-airbagsysteem; of
■Het gordelspannersysteem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het ABS; of
■Het Brake Assist-systeem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
467
8
Bij problemen

Waarschuwingslampje elektrische stuurbekrachtiging*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Rood/geel)Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging (EPS)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje (waarschuwingszoemer) PCS
Waarschuwingslampje Details/handelingen
(Knippert of brandt)
(indien aanwezig)Wanneer er gelijktijdig een zoemer klinkt: Geeft aan dat er een
storing aanwezig is in het PCS (Pre-Crash Safety-systeem).
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Het PCS (Pre-Crash Safety-
systeem) is tijdelijk niet beschikbaar, corrigerende maatregelen
kunnen noodzakelijk zijn.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 280, blz. 474)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Stabi-
lity Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
Blz. 289
Controlelampje LTA*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Oranje) (indien aanwe-
zig)Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracing
Assist)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 298)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje Toyota Parking Assist-sensor OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Wanneer er een zoemer klinkt: Geeft aan dat er een storing aan-
wezig is in de Toyota Parking Assist-sensor
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Dit geeft aan dat het systeem tij-
delijk niet beschikbaar is, doordat een sensor mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 341, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
8.2 Stappen die genomen moeten worden in noodgevallen
468

Controlelampje PKSB OFF*
Waarschuwingslampje Details/handelingen
(indien aanwezig)Als “Parking Support Brake Malfunction Visit Your Dealer” (Sto-
ring in de Parking Support Brake. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven: Geeft aan dat er een sto-
ring aanwezig is in het PKSB-systeem (Parking Support Brake)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Als “Parking Assist Unavailable” (Parking Assist niet beschikbaar)
wordt weergegeven op het multi-informatiedisplay: Dit geeft aan
dat het systeem tijdelijk niet beschikbaar is, doordat een sensor
mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 351, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje BSM OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing aanwezig is in de BSM-functie (Blind
Spot Monitor)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is,
enz. (→Blz. 332)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 318, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje RCTA OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(indien aanwezig)Geeft aan dat er een storing aanwezig is in de RCTA-functie (Rear
Crossing Traffic Alert)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is,
enz. (→Blz. 332)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 318, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
8.2 Stappen die genomen moeten worden in noodgevallen
469
8
Bij problemen

Controlelampje Traction Control
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■De VSC/Trailer Sway Control;
■Het TRC-systeem;
■De functie Trail-modus; of
■De Hill Start Assist Control
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje onjuiste bediening pedaal*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Wanneer er een zoemer klinkt:
■Het Brake Override-systeem is defect
■De wegrijregeling is defect
■De wegrijregeling is in werking
Volg de instructies die worden weergegeven op het
multi-informatiedisplay.
Wanneer er geen zoemer klinkt: Het Brake Override-systeem is in
werking.
Laat het gaspedaal los en trap het rempedaal in.
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje (waarschuwingszoemer) Brake Hold-systeem in werking
Waarschuwingslampje Details/handelingen
(Knippert)Geeft aan dat er een storing aanwezig is in het Brake Hold-
systeem
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Waarschuwingslampje parkeerrem
Waarschuwingslampje Details/handelingen
(Knippert)Mogelijk is de parkeerrem niet volledig geactiveerd of gedeacti-
veerd
Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is.
Als het lampje uitgaat nadat de parkeerrem gedeactiveerd is,
werkt het systeem normaal.
8.2 Stappen die genomen moeten worden in noodgevallen
470

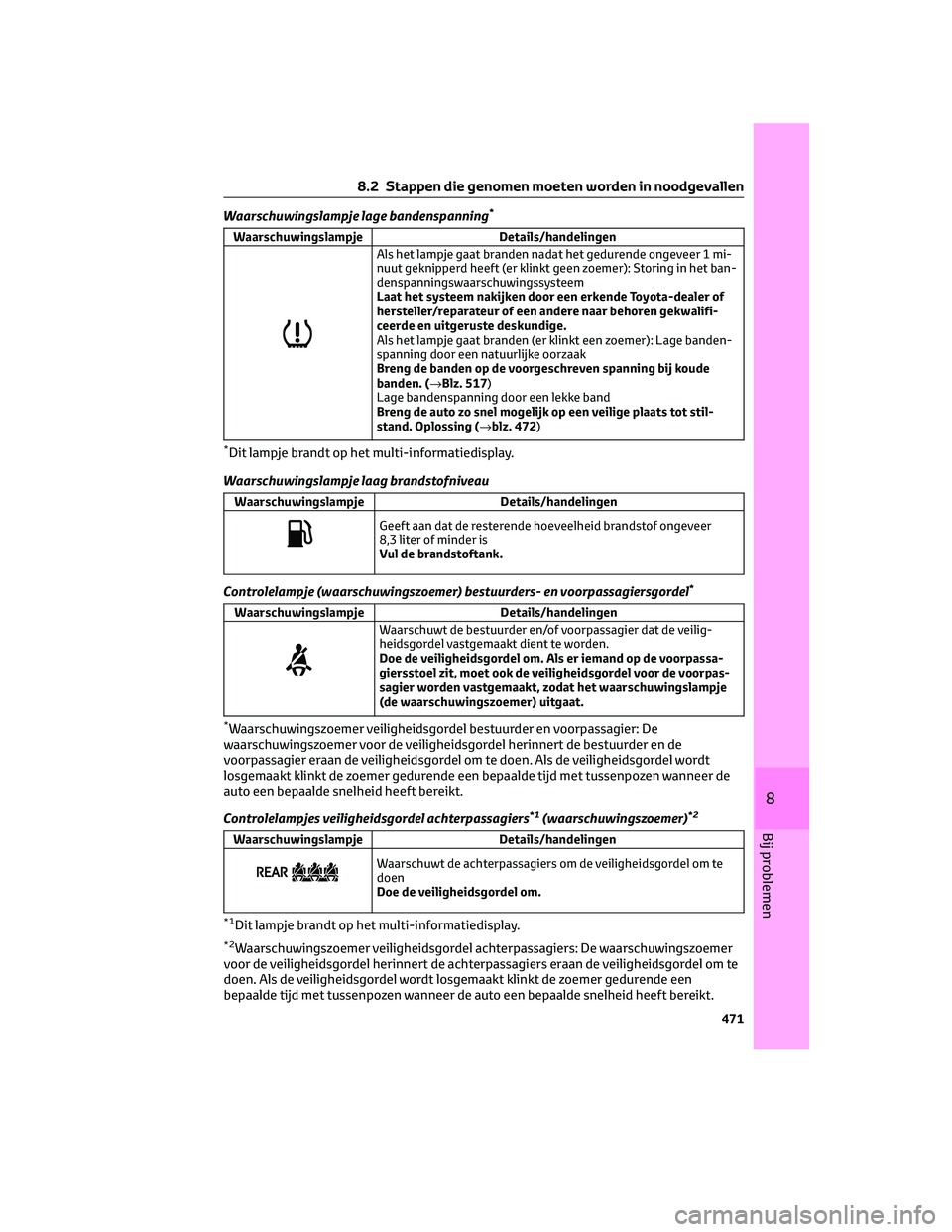

Waarschuwingslampje lage bandenspanning*
Waarschuwingslampje Details/handelingen
Als het lampje gaat branden nadat het gedurende ongeveer 1 mi-
nuut geknipperd heeft (er klinkt geen zoemer): Storing in het ban-
denspanningswaarschuwingssysteem
Laat het systeem nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als het lampje gaat branden (er klinkt een zoemer): Lage banden-
spanning door een natuurlijke oorzaak
Breng de banden op de voorgeschreven spanning bij koude
banden. (→Blz. 517)
Lage bandenspanning door een lekke band
Breng de auto zo snel mogelijk op een veilige plaats tot stil-
stand. Oplossing (→blz. 472)
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje laag brandstofniveau
Waarschuwingslampje Details/handelingen
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
8,3 liter of minder is
Vul de brandstoftank.
Controlelampje (waarschuwingszoemer) bestuurders- en voorpassagiersgordel*
Waarschuwingslampje Details/handelingen
Waarschuwt de bestuurder en/of voorpassagier dat de veilig-
heidsgordel vastgemaakt dient te worden.
Doe de veiligheidsgordel om. Als er iemand op de voorpassa-
giersstoel zit, moet ook de veiligheidsgordel voor de voorpas-
sagier worden vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
*Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassagier: De
waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder en de
voorpassagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt
losgemaakt klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wanneer de
auto een bepaalde snelheid heeft bereikt.
Controlelampjes veiligheidsgordel achterpassagiers
*1(waarschuwingszoemer)*2
Waarschuwingslampje Details/handelingen
Waarschuwt de achterpassagiers om de veiligheidsgordel om te
doen
Doe de veiligheidsgordel om.
*1Dit lampje brandt op het multi-informatiedisplay.
*2Waarschuwingszoemer veiligheidsgordel achterpassagiers: De waarschuwingszoemer
voor de veiligheidsgordel herinnert de achterpassagiers eraan de veiligheidsgordel om te
doen. Als de veiligheidsgordel wordt losgemaakt klinkt de zoemer gedurende een
bepaalde tijd met tussenpozen wanneer de auto een bepaalde snelheid heeft bereikt.
8.2 Stappen die genomen moeten worden in noodgevallen
471
8
Bij problemen

Als een wiel wordt vervangen door een
compact reservewiel (auto's met
compact reservewiel)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en
-zender. Bij een lekke band zal het
waarschuwingslampje lage
bandenspanning niet uitgaan, ook al is
het wiel met de lekke band vervangen
door het reservewiel. Vervang het
reservewiel door het standaardwiel en
breng de band op de juiste spanning. Het
waarschuwingslampje lage
bandenspanning zal na een paar minuten
uitgaan.
Omstandigheden waaronder het
bandenspanningswaarschuwingssysteem
mogelijk niet juist werkt
→Blz. 426
WAARSCHUWING!
Als er een waarschuwingslampje gaat
branden of een
waarschuwingszoemer klinkt
wanneer een waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay
*
Controleer de melding die wordt
weergegeven op het multi-
informatiedisplay en volg deze op.
Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
*Het waarschuwingslampje gaat rood
of geel branden en de
waarschuwingszoemer piept één keer
of klinkt continu.
Als het waarschuwingslampje
elektrische stuurbekrachtiging gaat
branden
Als het lampje geel gaat branden, wordt
de stuurbekrachtiging beperkt. Als het
lampje rood gaat branden, werkt de
stuurbekrachtiging niet meer en gaat
het draaien van het stuurwiel zeer
WAARSCHUWING!(Vervolgd)
zwaar. Als het stuurwiel zwaarder werkt
dan gebruikelijk, houd het dan stevig
vast en oefen meer kracht uit.
Als het waarschuwingslampje lage
bandenspanning gaat branden
Neem de volgende
voorzorgsmaatregelen in acht. Als u dat
niet doet, kunt u de macht over het
stuur verliezen. Dit kan leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
• Zet de auto zo snel mogelijk stil op
een veilige plaats. Breng de banden
meteen op spanning.
• Als, nadat de banden op spanning
zijn gebracht, het
waarschuwingslampje lage
bandenspanning opnieuw gaat
branden, kan dit erop duiden dat er
een band lek is. Controleer de
banden. Vervang het wiel met de
lekke band door het reservewiel en
laat de band repareren door de
dichtstbijzijnde erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
• Vermijd plotselinge
stuurbewegingen en hard remmen.
De banden kunnen beschadigd
raken, waardoor u de controle over
het stuurwiel of de remmen kunt
verliezen.
Als u een klapband krijgt of als er
plotseling een lek ontstaat
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
8.2 Stappen die genomen moeten worden in noodgevallen
473
8
Bij problemen

OPMERKING
Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende
specificaties of van verschillende fabri-
kanten, anders werkt het bandenspan-
ningswaarschuwingssysteem mogelijk
niet goed.
8.2.4 Als er een
waarschuwingsmelding wordt
weergegeven
Het multi-informatiedisplay waarschuwt
bij systeemstoringen en onjuist
uitgevoerde handelingen, of geeft
meldingen over noodzakelijk onderhoud
weer. Voer de juiste herstelprocedure uit
wanneer er een melding verschijnt.
Als een waarschuwingsmelding weer
wordt weergegeven na het uitvoeren van
de volgende handelingen, neem dan
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Raadpleeg blz. 140 als er een melding
over laden wordt weergegeven.
Waarschuwingsmeldingen
De hieronder uitgelegde
waarschuwingsmeldingen verschillen
mogelijk van de werkelijke meldingen
overeenkomstig de bedrijfscondities en
voertuigspecificaties.Als er een melding over een bediening
wordt weergegeven
• Als er een melding over de bediening
van het gaspedaal of rempedaal wordt
weergegeven
– Er wordt mogelijk een
waarschuwingsmelding over de
bediening van het rempedaal
weergegeven terwijl de
ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem)
(indien aanwezig) of het Dynamic
Radar Cruise Control-systeem met
volledig snelheidsbereik (indien
aanwezig) in werking zijn. Als een
waarschuwingsmelding wordt
weergegeven, decelereer de auto
dan of volg de instructie op het
multi-informatiedisplay.
– Er wordt een
waarschuwingsmelding
weergegeven wanneer het Brake
Override-systeem in werking is.
(→Blz. 233)
– Er wordt een
waarschuwingsmelding
weergegeven wanneer de
wegrijregeling of de Parking
Support Brake-functie (indien
aanwezig) in werking is (→blz. 233,
blz. 347). Volg de instructies op het
multi-informatiedisplay.
• Als er een melding over de bediening
van de startknop wordt weergegeven
Er wordt een instructie voor de
bediening van de startknop
weergegeven wanneer een onjuiste
procedure voor het starten van het
hybridesysteem wordt uitgevoerd of
wanneer de startknop onjuist wordt
bediend. Volg de op het
multi-informatiedisplay weergegeven
instructies om de startknop nogmaals
te bedienen.
• Als er een melding over de bediening
van de selectiehendel wordt
weergegeven
Om te voorkomen dat de
selectiehendel in de verkeerde stand
8.2 Stappen die genomen moeten worden in noodgevallen
474

wordt gezet of dat de auto
onverwachts in beweging komt, kan
op het multi-informatiedisplay een
melding worden weergegeven die u
verzoekt om de selectiehendel in een
andere stand te zetten. Volg in dat
geval de instructie van de melding en
zet de selectiehendel in de
aangegeven stand.
• Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een
vloeistof wordt weergegeven
Controleer het onderdeel dat op het
multi-informatiedisplay wordt
weergegeven of dat door het
waarschuwingslampje wordt
aangegeven en los het probleem op,
bijvoorbeeld door het geopende
portier te sluiten of de vloeistof bij te
vullen.
Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt
weergegeven, is defect. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
• Als de onderstaande berichten
worden weergegeven, volg dan de
desbetreffende instructies.
– “Blind Spot Monitor Unavailable”
(Blind Spot Monitor niet
beschikbaar) (→blz. 318)
– “RCTA Unavailable” (RCTA niet
beschikbaar) (→blz. 318)
– “Engine Coolant Temp High” (hoge
koelvloeistoftemperatuur)
(→blz. 506)– “Exhaust Filter Full”
(uitlaatgasfiltersysteem vol)
(→blz. 357)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– “Plug-in Charging System
Malfunction” (storing
plugin-laadsysteem)
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Charging system malfunction”
(storing laadsysteem)
– “Check Engine” (controleer motor)
– “Traction battery system
malfunction” (systeemstoring
tractiebatterij)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction” (storing Smart
entry-systeem met startknop)
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing.
Breng de auto onmiddellijk op een
veilige plaats tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
– “Oil Pressure Low” (oliedruk laag)
– “Braking Power Low” (remkracht
laag)
• Als een van de onderstaande
meldingen wordt weergegeven op het
multi-informatiedisplay, kan de auto
zonder brandstof zijn komen te staan.
Breng de auto op een veilige plaats tot
stilstand en vul brandstof bij als het
brandstofniveau laag is.
– “Hybrid System Stopped”
(hybridesysteem is gestopt)
8.2 Stappen die genomen moeten worden in noodgevallen
475
8
Bij problemen
