2022 TOYOTA RAV4 navigace

115
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Poměr EV/Jízdní poměr EV
Uplynulý čas po nastartování
Zobrazuje uplynulý čas od okamžiku,
kdy byl hybridní systém nastartován.*
Jízdní poměr EV po nastartování
Zobrazuje počet procent EV jízdy od
okamžiku, kdy byl hybridní systém na-
startován.*
*: To je resetováno při každém vypnutí
hybridního systému.
■Vzdálenost dojezdu
●Tato vzdálenost je vypočítána na zá-
kladě vaší průměrné spotřeby paliva. V důsledku toho může být skutečná
vzdálenost, kterou můžete ujet, odliš-
ná od té zobrazené.
●Když je do nádrže přidáno pouze malé množství paliva, zobrazení se
nemusí aktualizovat. Když tankujete,
přepněte spínač POWER do VYPNU- TO. Pokud je vozidlo natankováno
bez přepnutí spínače POWER do VY-
PNUTO, displej se nemusí aktualizo- vat.
●Když se zobrazí "Nata nkovat", zbývají-
cí množství paliva je malé a vzdálenost,
kterou je možné ujet s e zbývajícím pali-
vem nelze vypočítat. Ihned natankujte palivo.
■Pokyny ECO akcelerace/"Skóre
Eco" nebudou fungovat, když
Pokyny ECO akcelerace/"Skóre Eco" nebudou fungovat za následujících pod-
mínek:
●Indikátor hybri dního systému není
v činnosti.
●Vozidlo jede při používání adaptivního
tempomatu s plným rychlostním roz- sahem.
■Zobrazení informací o podpůr-
ných jízdních systémech
Zvolte pro zobrazení provozního
stavu následujících systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích)* ( S.244)
 Adaptivní tempomat s plným
rychlostním rozsahem* ( S.258)
 Tempomat* (S.269)
 Omezovač rychlosti* (S.272)
*: Je-li ve výbavě
■Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobrazení následujících
informací s vazbou na navigační
systém.
 Navigace trasy
 Zobrazení kompasu
Zvolte pro možnost volby zdroje
audia nebo skladby na displeji.
A
B
Zobrazení informací o pod-
půrných jízdních systémech
Zobrazení s vazbou na
audiosystém (je-li ve vý-
bavě)

1202-1. Přístrojová deska
 (Nastavení zobrazení infor-
mací o vozidle)
• "Obsah zobrazení"
Zvolte pro nastavení následujících polo-
žek.
"Monitor energie":
Zvolte pro zapnutí/vypnutí monitoru
energie ( S.122).
AWD (modely AWD):
Zvolte pro zapnutí/vypnutí zobrazení systému AWD ( S.116).
• "Typ informací o jízdě"
Zvolte pro změnu zobrazení informací
o jízdě mezi Jízda a Celkem. ( S.116).
• "Info o jízdě"
Zvolte pro nastavení položek na horní
a spodní straně obrazovky informací
o jízdě ze tří polož ek, průměrná rych- lost, vzdálenost a celkový čas.
 "Přehled jízdy"
Zvolte pro nastavení zobrazených polo- žek, když je spí nač POWER vypnut.
"Vyskakovací okno" (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí následujících
vyskakovacích oken, které se mohou objevit v některých situacích.
• Zobrazení navigace na křižovatce
s vazbou na navigační systém (je-li ve výbavě)
• Zobrazení příchozího hovoru systému
hands-free telefonu (je-li ve výbavě)
• Ovládání audia (je-li ve výbavě)
• Ovládání hlasitost i (je-li ve výbavě)
• Hlasové ovládání ( je-li ve výbavě)
"MID VYP"
Zobrazí se prázdná obrazovka
"Výchozí nastav."
Zvolte pro resetování nastavení zobra-
zení přístroje.
■Pozastavení zobrazení nastavení
●V následujících situacích bude zobra-
zení nastavení dočasně přerušeno. • Když se na multiinformačním displeji
objeví výstražné hlášení
• Když se vozidlo začne pohybovat
●Nastavení pro funkce, kterými není
vozidlo vybaveno , se nezobrazí.
●Když je funkce vypnuta, příslušná na-
stavení pro tuto f unkci není možné zvolit.
VÝSTRAHA
■Výstrahy pro nastavování zobra-
zení
Protože je potřeba , aby během nasta- vování zobrazení byl v činnosti hyb-
ridní systém, ujistěte se, že je vozidlo
zaparkováno na místě s adekvátním větráním. V uzavřeném prostoru,
např. v garáži, se mohou výfukové
plyny, obsahující kysličník uhelnatý (CO), hromadit a vniknout do vozidla.
To může způsobit smrt nebo vážné
ohrožení zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vybití 12V akumulá-
toru, ujistěte se, že při nastavování funkcí zobrazení je hybridní systém
v činnosti.

1222-1. Přístrojová deska
Obrazovka audiosystému
(je-li ve výbavě)
Multiinformační displej
Spínače ovládání přístroje
( S.112)
Monitor energie může být použit pro
kontrolu stavu pohonu vozidla, pro-
vozního stavu hybridního systému
a stavu regenerace energie.
■Zobrazení
Multiinformač ní displej
Stiskněte nebo na spínačích
ovládání přístroje na volantu a zvol-
te , a pak stiskněte nebo
, abyste zvolili zobrazení monito-
ru energie.
Obrazovka audiosystému
(bez funkce navigace)
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
Pokud je zobrazena jiná obrazovka než "Monitor energie", zvolte "Energie".
Obrazovka audiosystému
(s funkcí navigace)
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "ECO" na obrazovce "In-
formace".
Pokud je zobrazena jiná obrazovka než
"Monitor energie", zvolte "Energie".
■Údaje na displeji
Šipky se budou z obrazovat podle
toku energie. Kdy ž tok energie ne-
probíhá, šipky se zobrazovat nebu-
dou.
Barva šipek se mění následovně
Zelená: Když je hybri dní (trakční) aku-
mulátor regenerován nebo nabíjen.
Žlutá: Když je hybri dní (trakční) akumu-
látor používán.
Červená: Když je používán benzínový
motor.
Obrazovka monitoru
energie/spotřeby
Stav vašeho vozidla můžete
sledovat na mu ltiinformačním
displeji a na obrazovce audio-
systému* (je-li ve výbavě).
*: Pro navigační systém nebo multi-
mediální systém
Součásti systému
Monitor energie
A
B
C

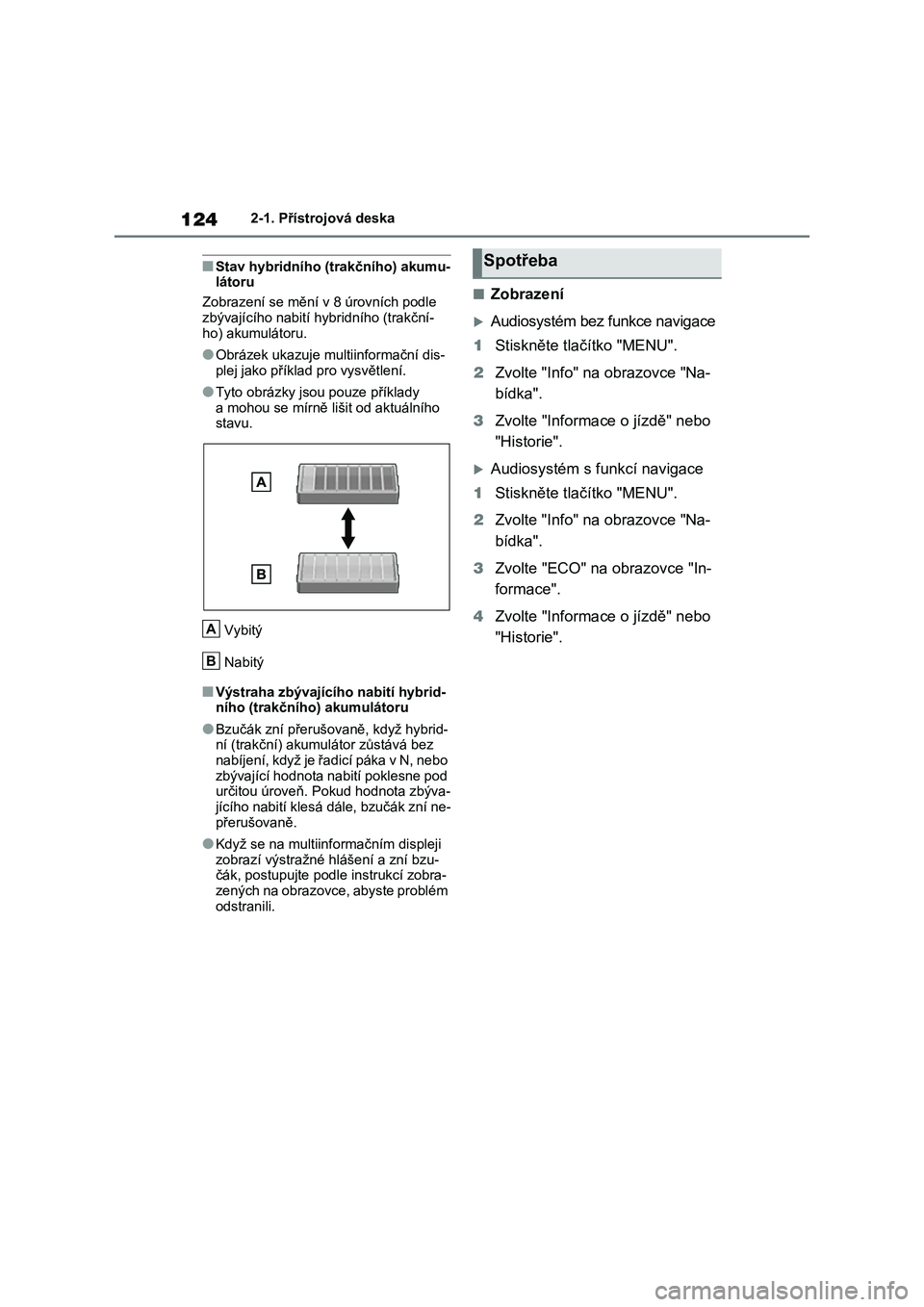

1242-1. Přístrojová deska
■Stav hybridního (trakčního) akumu- látoru
Zobrazení se mění v 8 úrovních podle
zbývajícího nabití hybridního (trakční- ho) akumulátoru.
●Obrázek ukazuje multiinformační dis-plej jako příkla d pro vysvětlení.
●Tyto obrázky jsou pouze příklady a mohou se mírně li šit od aktuálního
stavu.
Vybitý
Nabitý
■Výstraha zbývajícího nabití hybrid- ního (trakčního) akumulátoru
●Bzučák zní přerušo vaně, když hybrid- ní (trakční) akumu látor zůstává bez
nabíjení, když je řadicí páka v N, nebo
zbývající hodnota nabití poklesne pod určitou úroveň. Pokud hodnota zbýva-
jícího nabití klesá dále, bzučák zní ne-
přerušovaně.
●Když se na multiinfo rmačním displeji
zobrazí výstražné hl ášení a zní bzu- čák, postupujte podle instrukcí zobra-
zených na obrazovce, abyste problém
odstranili.
■Zobrazení
Audiosystém bez funkce navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "Informace o jízdě" nebo
"Historie".
Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "ECO" na obrazovce "In-
formace".
4 Zvolte "Informace o jízdě" nebo
"Historie". A
B
Spotřeba

125
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Informace o jízdě
Pokud je zobrazena jiná obrazovka
než "Informace o jízdě", zvolte "In-
formace o jízdě".
Tento obrázek je pouze příklad a může
se mírně lišit od aktuálního stavu.
Spotřeba paliva za posledních
15 minut
Regenerovaná energie za po-
sledních 15 minut
Jeden symbol značí 50 Wh. Zobrazuje
se až 5 symbolů.
Okamžitá spotřeba paliva
Resetování údajů o minulém zá-
znamu
Průměrná rychlost vozidla od
okamžiku, kdy byl hybridní sys-
tém nastartován
Uplynulý čas od okamžiku, kdy
byl hybridní systém nastartován
Jízdní dosah ( S.126)
Průměrná spotřeba paliva za posledních
15 minut je rozdělena pomocí barev na
minulé průměry a průměry dosažené od
posledního zapnutí spínače POWER do
ZAPNUTO. Zobrazenou hodnotu prů-
měrné spotřeby pal iva používejte jako
referenční.
■Historie
Pokud je zobrazena jiná obrazovka
než "Historie", zvolte "Historie".
Tento obrázek je pouze příklad a může
se mírně lišit od aktuálního stavu.
Nejlepší zaznamenaná spotřeba
paliva
Nejnovější spotřeba paliva
Předchozí záznam spotřeby pa-
liva
• Bez funkce navigace
Zobrazuje denní průměrnou spotřebu
paliva. (Namísto data se zobrazí "Jízda
1" až "Jízda 5".)
• S funkcí navigace:
Zobrazuje denní průměrnou spotřebu
paliva.
Aktualizace údajů o nejnovější
spotřebě paliva
Resetování úda jů o historii
Historie průměrné spotřeby paliva je
rozdělena pomocí b arev na minulé prů-
měry a průměrnou spotřebu paliva od
doby poslední aktualizace. Zobrazenou
hodnotu průměrné spot řeby paliva pou-
žívejte jako referenční.
Energie
A
B
C
D
E
F
G
A
B
C
D
E
