2022 TOYOTA RAV4 zrcátka

275
4
4-5. Používání podpůrných jízdních systémů
Jízda
Funkce BSM:
Když je ve slepém úhlu vnějších zpět-
ných zrcátek detekov áno vozidlo, nebo
se vozidlo rychle přibližuje zezadu do
slepého úhlu, indikátor na vnějším zpět-
ném zrcátku na dete kované straně se
rozsvítí. Pokud je o vládána páčka smě-
rových světel směrem k detekované
straně, indikátor na vnějším zpětném
zrcátku bude blikat.
Funkce RCTA:
Když je detekováno v ozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vnějších zpětných
zrcátkách budou blikat.
Indikátor BSM/indikátor vypnutí
RCTA
Když je BSM zapnuto, indikátor BSM
svítí.
Když je funkce RCTA vypnuta, svítí indi-
kátor vypnutí RCTA.
Zobrazení na obrazovce moni-
toru (pouze funkce RCTA)
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
zobrazí se ikona RCTA ( S.289) pro
detekovanou stranu.
Bzučák RCTA (pouze funkce
RCTA)
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
zpoza zadních sedadel zazní bzučák.
F u n k c e B S M a f u n k c e R C T A m o h o u
být zapnuty/vypnuty na obrazovce
na multiinformačn ím displeji.
( S.117)
■Viditelnost indikátorů na vnějším
zpětném zrcátku
Při silném slunečním světle může být
indikátor na vnějším zpětném zrcátku
obtížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být obtížně slyši-
telný přes hlasitý hluk, např. vysokou
hlasitost audia.
■Když se na multiinformačním dis- pleji zobrazí "BSM není k dispozici"
nebo "RCTA není k dispozici"
Napětí senzoru je abnormální, nebo v okolí oblasti senzoru na zadním náraz-
níku se může nashromáždit voda, sníh,
bláto atd. ( S.285) Odstraněním vody, sn ěhu, bláta atd.
z okolí oblasti senzo ru na nárazníku by
se měla funkce vrá tit do normálního stavu.
Senzor také nemusí fungovat normálně,
když je používán za extrémně horkého
nebo chladného počasí.
■Když se na multiinformačním dis- pleji zobrazí "Porucha BSM.
Navštivte svého prodejce." nebo
"Porucha RCTA. Navštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout u kte- réhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.117)
C
D
E
Zapnutí/vypnutí funkce BSM/
funkce RCTA

2864-5. Používání podpůrných jízdních systémů
■Vozidla, která mohou být
detekována pomocí Sledování
slepého úhlu
Funkce BSM používá radarové sen-
zory, aby detekova la vozidla, která
jedou v sousedních jízdních pruzích,
a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na
vnějších zpětných zrcátkách.
Vozidla, která jedou v oblastech,
které nejsou viditelné použitím
vnějších zpětných zrcátek (slepé
úhly)
Vozidla, která se rychle přibližují
zezadu v oblastech, které nejsou
viditelné použitím vnějších zpět-
ných zrcátek (slepé úhly)
■Oblasti detekce funkce BSM
Oblasti, ve kterých mohou být
detekována vozidla, jsou popsána
níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od obou
boků vozidla
Oblast mezi bokem vozidla a 0,5 m od
boku vozidla nemůže být detekována.
Přibližně 1 m před zadním náraz-
níkem
Přibližně 3 m od zadního náraz-
níku
Přibližně 3 m až 60 m od zadního
nárazníku
Čím je větší rozdíl v rychlosti mezi
vaším a detekovaný m vozidlem, tím
dále bude vozidlo de tekováno, což způ-
sobí, že indikátor na vnějších zpětných
zrcátkách se rozsvítí nebo bude blikat.
Funkce BSM (Sledování sle-
pého úhlu)
A
B
A
B
C
D

2884-5. Používání podpůrných jízdních systémů
●Případy, kdy funkce BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit za následujících pod-
mínek:
• Když je senzor vyosen z důvodu sil- ného nárazu do s enzoru nebo jeho
okolní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých s vazích, např.
v horách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním
pruhu než je ten př ilehlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
• Když je vozidlo zasaženo vodou nebo sněhem vzadu.
■Činnost funkce RCTA
Funkce RCTA používá radarové
senzory pro detekci vozidel blížících
se z pravé nebo levé strany k zádi
vozidla a upozorňuje řidiče na pří-
tomnost těchto v ozidel pomocí bli-
kání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce
Funkce RCTA (Výstraha
pohybu za vozidlem) (je-li
ve výbavě)
A
B

353
5
5-4. Používání další ho vybavení interiéru
Vybavení interiéru
Pro otevření posuňte kryt.
Když je otevřen kryt, rozsvítí se lampička.
■Automatické vypnutí světla, abyste
zabránili vybití 12V akumulátoru
Pokud kosmetické l ampičky zůstanou svítit, když je spínač POWER přepnut
do VYPNUTO, lampičky se automaticky
vypnou po 20 minutách.
Popelník může být umístěn v držáku
nápojů.
Kosmetická zrcátka
UPOZORNĚNÍ
■Abyste zabránili vybití 12V aku- mulátoru
Nenechávejte kosmetické lampičky
zapnuté po delší dobu, když je hybrid- ní systém vypnut.
Přenosný popelník
(je-li ve výbavě)
VÝSTRAHA
■Když popelník nepoužíváte
Mějte popelník zavřený. V případě
náhlého zabrzdění může dojít k neho- dě, protože cestující může narazit do
otevřeného popelníku nebo se může
popel vysypat.
■Abyste zabránili požáru
●Před vložením do popelníku zápal- ky a cigarety úplně uhaste a pak se
ujistěte, že je popelník úplně za-
vřený.
●Do popelníku nedávejte papír ani
jiné hořlavé předměty.

3666-1. Údržba a péče
6-1.Údržba a péče
Postupem odshora dolů umývejte
vodou karoserii vozidla, ráfky kol
a podvozek vozidla, abyste od-
stranili špínu a prach.
Karoserii umývejte použitím hou-
by nebo měkkého hadru, např.
jelenice.
Při obtížně odstranitelném zne-
čistění použijte autošampon a dů-
kladně oplachujte vodou.
Setřete veškerou vodu.
Vozidlo navoskujte, když se zhor-
ší odpudivost vody.
Pokud voda netvoří na čistém povrchu
kapky, naneste vosk, když je karoserie
vozidla chladná.
■Automatické myčky vozidel
●Před mytím vozidla:
• Sklopte zrcátka
• Vypněte elektrické ovládání zadních
dveří (je-li ve výbavě)
Mytí zahajte od předku vozidla. Před jíz-
dou se ujistěte, že jsou vyklopena zrcátka.
●Kartáče používané v automatických
myčkách mohou poškrábat povrch vo-
zidla, díly (kola atd.) a poškodit lak va-
šeho vozidla.
●Zadní spoiler nemusí jít v některých
automatických myčkách umývat. Je
zde také zvýšené riziko poškození vo-
zidla.
■Vysokotlaké myčky vozidel
Protože voda může vniknout do kabiny,
nedávejte trysku do blízkosti mezer oko-
lo dveří nebo obvodu oken, nebo na tato
místa nestříkejte nepřetržitě.
■Poznámka pro systém Smart Entry
& Start (vozidla s funkcí nastupo-
vání)
Pokud je klika dveří mokrá, když je elek-
tronický klíč v účinném dosahu, dveře
se mohou opakovaně zamykat a ode-
mykat. V tom případě postupujte podle
následujících nápravných opatření pro
umytí vozidla:
●Umístěte klíč do vzdálenosti 2 m nebo
dále od vozidla, když je vozidlo umý-
váno. (Dejte pozor, aby nedošlo ke
krádeži klíče.)
●Nastavte elektronický klíč do režimu
šetření energie baterie, abyste zrušili
systém Smart Entry & Start. (S.152)
■Kola a ozdobné kryty kola
●Odstraňte veškeré nečistoty použitím
neutrálního čisticího prostředku.
●Čisticí prostředek opláchněte vodou
ihned po jeho použití.
●Abyste ochránili lak před poškozením,
dodržujte následující pokyny.
• Nepoužívejte kyselé, zásadité nebo
abrazivní čističe
• Nepoužívejte hrubé kartáče
• Nepoužívejte čisticí prostředek na kola,
když jsou horká, např. po jízdě nebo
parkování v horkém počasí.
●Vozidla s koly s matným lakem: Tato
kola se neudržují stejným způsobem,
jako normální litá kola. Pro podrob-
nosti kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
• Když vozidlo umýváte, použijte vodu,
abyste smyli nečistoty.
Pokud je vozidlo silně zašpiněno, použij-
te zředěný neutrální čisticí prostředek
a houbu nebo měkký hadr a smyjte ne-
čistoty rukou.
• Čisticí prostředek opláchněte vodou
ihned po jeho použití.
Čistění a ochrana exte-
riéru vozidla
Abyste ochránili vozidlo a udr-
želi ho v bezvadném stavu,
provádějte následující:
Pokyny pro čistění

4126-3. Údržba svépomocí

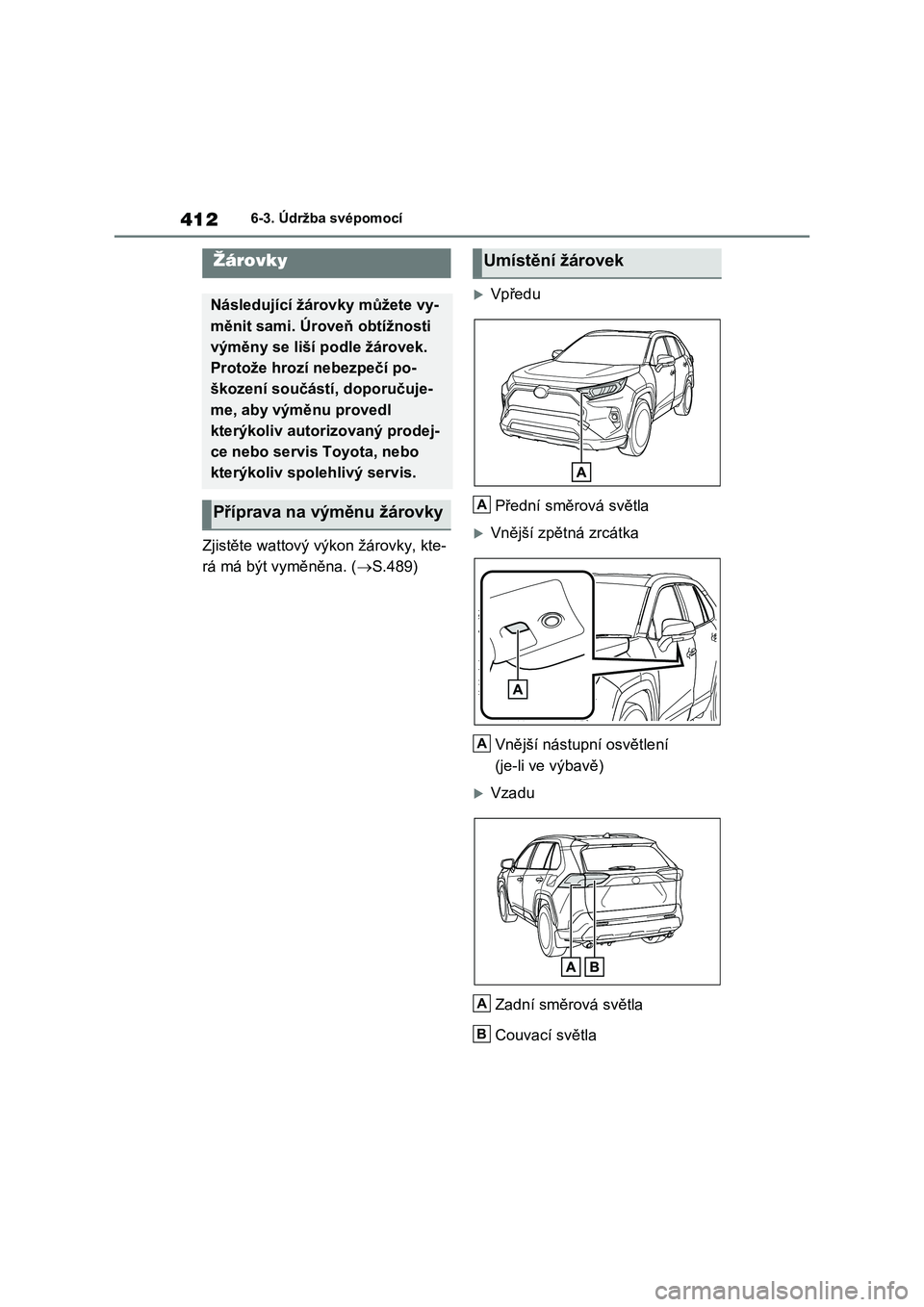

Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.489)
Vpředu
Přední směrová světla
Vnější zpětná zrcátka
Vnější nástupní osvětlení
(je-li ve výbavě)
Vzadu
Zadní směrová světla
Couvací světla
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí po-
škození součástí, doporučuje-
me, aby výměnu provedl
kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
A
A
A
B

4166-3. Údržba svépomocí
4Nainstalujte novou žárovku.
5 Nasaďte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Po nasazení patice žárovky upevněte opět kabel zpět do držáku.
6 Nasaďte zpět kryt.
■Vnější nástupní osvětlení (je-li
ve výbavě)
1 Stiskněte horní část vnějšího
zpětného zrcátka, abyste naklo-
pili plochu zrcát ka nahoru, a od-
pojte příchytky za zrcátkem.
Vypačte zrcátko v en směrem k sobě
a odpojte dvě příchytky současně.
Pracujte opatrně a dej te pozor, abyste neupustili zrcátko.

417
6
6-3. Údržba svépomocí
Údržba a péče
2 Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Zkontrolujte konektory, abyste při opě-
tovné montáži zabránili jejich obrácené- mu připojení.
Pracujte opatrně a de jte pozor, abyste
neupustili zrcátko.
3 Odpojte příchytky za krytem zr-
cátka a vyjměte kryt zrcátka.
4 Před vyjmutím jednotky světla
sklopte zrcátko.
5 Vyjměte jednotku světla.
Vyjměte dva šroubky a odpojte dvě pří- chytky pomocí ploc hého šroubováku.
Pracujte opatrně a dej te pozor, abyste
nepoškodili příchytky.
