2022 TOYOTA RAV4 klimatizace

375
6
6-3. Údržba svépomocí
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho
mechanismů a kapalin, které se mo-
hou náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím.
Abyste zabránili smrtelnému nebo
vážnému zranění, dodržujte následu- jící pokyny.
■Když pracujete v motorovém pro-
storu
●Ujistěte se, že jak "IGNITION ON"
(ZAPAL. ZAP.)na multiinformač-
ním displeji, tak indikátor "READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybující ho se ventilátoru.
●Dejte pozor, abyste se ihned po jíz- dě nedotkli motoru, řídicí jednotky
pohonu, chladiče, výfukového po-
trubí atd., protož e mohou být horké. Olej a ostatní kapaliny mohou být
také horké.
●V motorovém prostoru nenechávej-
te žádné hořlavé předměty, jako
jsou papíry nebo hadry.
●Nekuřte, zabraňte vz niku jisker a ne-
přibližujte se s otevřeným ohněm k palivu. Výpary paliva jsou hořlavé.
●Dávejte pozor, prot ože brzdová ka- palina může ublížit vašim rukám
nebo očím a poškodit lakované po-
vrchy. Pokud se dostane kapalina na ruce nebo do očí, ihned oplách-
něte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elek-trického ventilátoru chlazení
nebo mřížky chladiče
Ujistěte se, že je spínač POWER vy- pnutý.
Pokud je spínač POWER v ZAPNU-
TO, elektrický ventilátor chlazení se může automaticky rozběhnout, když
je zapnutá klimatizace a/nebo je vy-
soká teplota chl adicí kapaliny. ( S.383)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za-
bránili vniknutí odlétávajícího nebo
padajícího materiálu, vystříknutí ka- paliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu-
chu
Jízda s vyjmutým filtrem čističe vzdu- chu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové ka-
paliny mírně klesne , když se opotře-
bují brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

383
6
6-3. Údržba svépomocí
Údržba a péče
Zkontrolujte chladi č a kondenzátor,
a odstraňte z nich v eškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěn á, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chla-
dicí kapaliny motoru/řídicí jednotky pohonu.
Chladicí systém může být pod tlakem
a při sejmutí uzáv ěru může horká chladicí kapalina vy stříknout a způso-
bit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete c hladicí kapa- linu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek. Musí se použít správná směs vody
a nemrznoucího přípr avku, aby bylo
zajištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili po-
škození součástí nebo laku.
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chl adiče nebo kon-
denzátoru, protože mohou být horké a mohou způsobit vážná zranění,
např. popáleniny.
■Když je v činnosti elektrický
ventilátor chlazení
Nedotýkejte se motorového prostoru.
Pokud je spínač POWER v ZAPNU-
TO, elektrický ventilátor chlazení se
může automaticky rozběhnout, když je zapnutá klimatizace a/nebo je tep-
lota chladicí kapalin y vysoká. Ujistěte
se, že je spínač POWER vypnutý, když pracujete v blízkosti elektrického
ventilátoru chlazení nebo mřížky chla-
diče.

3966-3. Údržba svépomocí
Vozidla s levostranným řízením
1 Přepněte spínač POWER do VY-
PNUTO.
2 Otevřete odkládací schránku
a vysuňte tlumič.
3 Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku, při-
čemž ji podpírejte.
4 Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abyste
odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, pokud se
odkládací schránka neodpojí při lehkém
zatažení. Spíše táhněte směrem k seda- dlu při mírném upr avování výšky odklá-
dací schránky.
Filtr klimatizace
Filtr klimatizace se musí pravi-
delně vyměňovat, aby byla za-
jištěna účinnost klimatizace.
Postup při vyjmutí

397
6
6-3. Údržba svépomocí
Údržba a péče
5 Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
( ) a vyjměte kryt filtru.
6 Vyjměte pouzdro filtru.
7 Vyjměte filtr klimatizace z pouzd-
ra filtru a vyměňte ho za nový filtr.
Značky " UP" na filt ru by měly směřo-
vat nahoru.
8 Při instalaci obraťte uvedený po-
stup.
Vozidla s pravostranným řízením
1 Přepněte spínač POWER do VY-
PNUTO.
2 Otevřete odkládací schránku
a vysuňte tlumič.
3 Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku, při-
čemž ji podpírejte.
A
B

3986-3. Údržba svépomocí
4Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abyste
odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, pokud se
odkládací schránka neodpojí při lehkém zatažení. Spíše táhněte směrem k seda-
dlu při mírném upr avování výšky odklá-
dací schránky.
5 Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
( ) a vyjměte kryt filtru.
6 Vyjměte pouzdro filtru.
7 Vyjměte filtr klimatizace a vy-
měňte ho za nový filtr.
Značky " UP" na filt ru by měly směřo-
vat nahoru.
8 Při instalaci obraťte uvedený po-
stup.
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných oblas-
tech nebo oblastech se silnou intenzitou
dopravy může být výměna provedena dříve. (Informace o p lánu údržby si pře-
čtěte v "Servisní kn ížce Toyota" nebo
"Záruční knížce Toyota".)
■Pokud se proudění vzduchu z vý- stupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr
a pokud je to nutné, vyměňte ho.
A
B

399
6
6-3. Údržba svépomocí
Údržba a péčeOdstraňte prach z větracího otvoru
pomocí vysavače atd.
Dbejte na to, abyste k vysávání prachu
a nečistot používali pouze vysavač. Vy-
foukání prachu a nečistot použitím vzdu-
chové pistole atd. může zatlačit prach
a nečistoty do větrac ího otvoru přívodu
vzduchu. ( S.402)
UPOZORNĚNÍ
■Když používáte systém klimati-
zace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez
filtru může systém poškodit.
■Když vyjímáte odkládací
schránku
Vždy dodržujte předepsaný postup,
abyste vyjmuli odkládací schránku ( S.396). Pokud je odkládací
schránka vyjmuta při nedodržení pře-
depsaného postupu, m ůže dojít k po- škození závěsů odkládací schránky.
■Abyste zabránili poškození krytu filtru
Když posunujete kry t filtru ve směru
šipky, abyste ho uvo lnili, dejte pozor, abyste nepůsobili nadměrnou silou na
závěsy. Jinak může dojít k poškození
závěsů.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Čistění větracího otvoru
přívodu vzduchu hybrid-
ního (trakčního) akumu-
látoru a filtru
Abyste zabránili zvýšení spotře-
by paliva, kontr olujte vizuálně
větrací otvor přívodu vzduchu
hybridního (trakčního) akumu-
látoru pravidelně, aby nebyl za-
prášený nebo ucpaný. Pokud je
zaprášený nebo ucpaný, nebo
se na multiinformačním displeji
zobrazí "Nutná údržba dílů chla-
zení trakční bat erie. Viz uživa-
telská příručka.", vyčistěte
větrací otvor přívodu vzduchu
použitím následujících postupů:
Čištění větracího otvoru pří-
vodu vzduchu

429
7 7-2. Postupy v případě nouze
Když nastanou potíže
6Nastupte do taženého vozidla
a nastartujte hybridní systém.
Vypněte funkci PKSB (je-li ve výbavě):
S.301
Pokud hybridní systém nestartuje, za-
pněte spínač POWER do ZAPNUTO.
7Přesuňte řadicí páku do N
a uvolněte parkovací brzdu.
Vypněte automatický režim. (S.213)
Když nelze přesunout řadicí páku:
S.209
■Při tažení
Jestliže neběží hybridní systém, nefun-
guje posilovač brzd ani řízení, takže ří-
zení a brzdění bude mnohem těžší než
obvykle.
■Klíč na matice kol
Vozidla s klíčem na matice kol: Klíč na
matice kol je umístěn ve spodní přihrád-
ce (vozidla bez rezervního kola) nebo
v brašně s nářadím (vozidla s rezervním
kolem). (S.445, 456)
Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace
je po jejím použití normální.)
Zploštěle vyhlížející pneumatiky
nebo nerovnoměrné opotřebení
běhounu
Ručička ukazatele teploty chladi-
cí kapaliny motoru trvale ukazuje
výše než normálně
Změna zvuku výfuku
Nadměrné hvízdání pneumatik
při zatáčení
Zvláštní zvuky související s od-
pružením
Zvonivý zvuk nebo jiné zvuky
související s hybridním systémem
Pokud máte podezření
na poruchu
Když zjistíte kterýkoliv z násle-
dujících příznaků, vaše vozidlo
pravděpodobně potřebuje seří-
dit nebo opravit. Co nejdříve
kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spoleh-
livý servis.
Viditelné příznaky
Slyšitelné příznaky

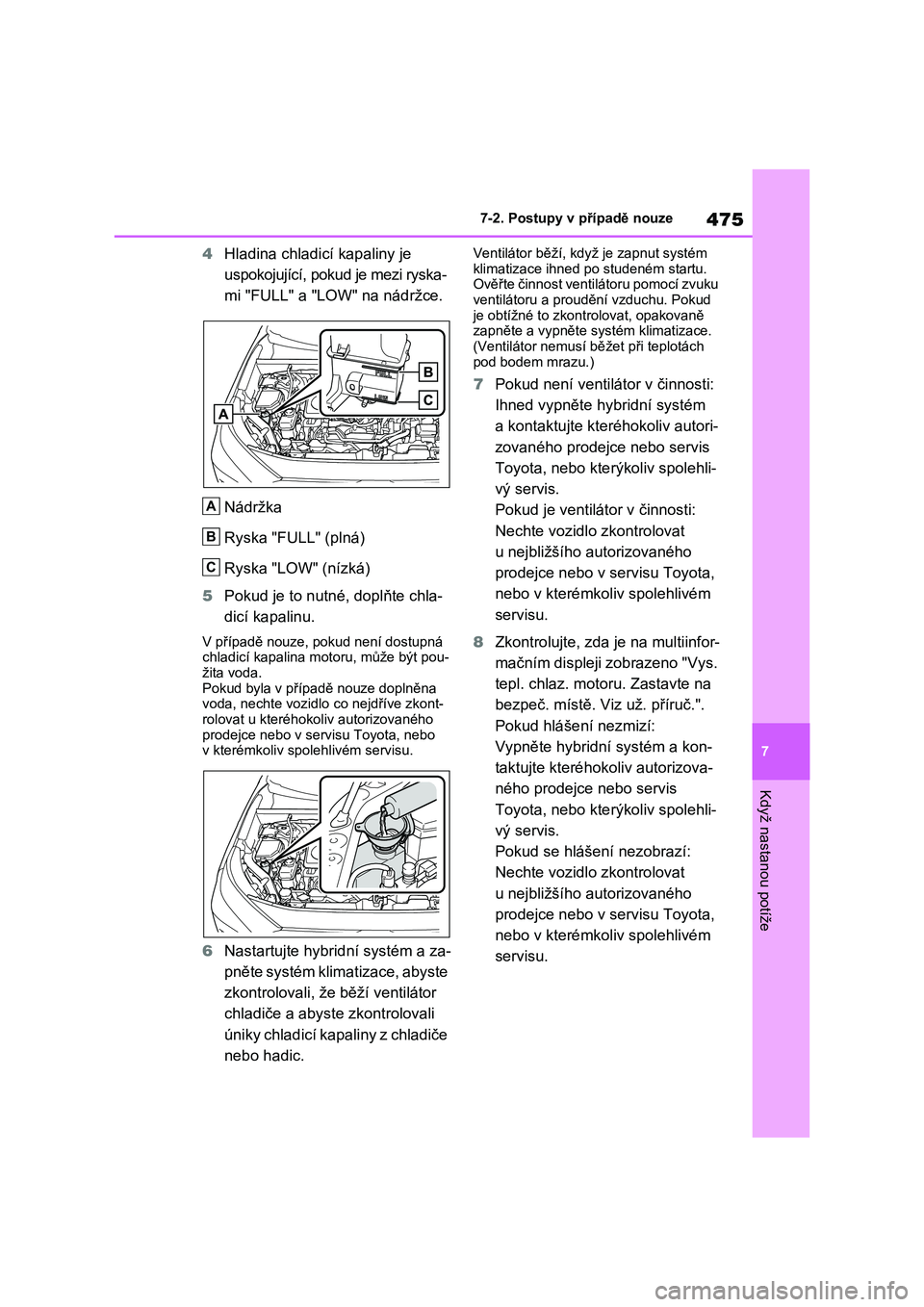

475
7
7-2. Postupy v případě nouze
Když nastanou potíže
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi ryska-
mi "FULL" a "LOW " na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná chladicí kapalina moto ru, může být pou-
žita voda.
Pokud byla v případě nouze doplněna voda, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, když je zapnut systém
klimatizace ihned po studeném startu. Ověřte činnost ventil átoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud
je obtížné to zkont rolovat, opakovaně zapněte a vypněte systém klimatizace.
(Ventilátor nemusí bě žet při teplotách
pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
8 Zkontrolujte, zda je na multiinfor-
mačním displeji zobrazeno "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč.".
Pokud hlášení nezmizí:
Vypněte hybridní systém a kon-
taktujte kteréhokoliv autorizova-
ného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehli-
vý servis.
Pokud se hlášení nezobrazí:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
A
B
C
