2022 TOYOTA RAV4 sensor

• RSA (Road Sign Assist)*
• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
*
Indien aanwezig
Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 211, blz. 390)
• PCS (Pre-Crash Safety-systeem)
*
• LTA (Lane Tracing Assist)*
• Dynamic Radar Cruise Control met
volledig snelheidsbereik*
*
Indien aanwezig
Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet
beschikbaar. Zie handleiding) wordt
weergegeven
Het Dynamic Radar Cruise
Control-systeem met volledig
snelheidsbereik (indien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de
melding aangegeven probleem is
opgelost. (Oorzaken en oplossingen:
→blz. 211)
Als “Radar Cruise Control Unavailable”
(Radar Cruise Control niet
beschikbaar) wordt weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig) kan tijdelijk niet worden
gebruikt. Gebruik het systeem wanneer
dit weer beschikbaar is.
Waarschuwingszoemer
→Blz. 396
WAARSCHUWING!
Als er een waarschuwingslampje gaat
branden of een
waarschuwingszoemer klinkt
wanneer een waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay
→Blz. 398
OPMERKING
“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
stroomverbruik. Werking A/C en
verwarming beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Maintenance Required For
Traction Battery At Your Dealer”
(Onderhoud bij dealer vereist voor
tractiebatterij) wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Wanneer u door blijft rijden zonder
het batterijpakket (tractiebatterij) te
laten nakijken, kan het
hybridesysteem niet worden gestart.
• Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als het hybridesysteem
niet gestart kan worden.
7.2 Stappen die genomen moeten worden in noodgevallen
402

7.2.5 Als uw auto een lekke band
heeft (auto's zonder een
reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset. Een lek dat wordt
veroorzaakt door een spijker of schroef
die door het loopvlak van de band steekt,
kan tijdelijk worden gerepareerd met de
bandenreparatieset. (De set bestaat uit
een fles met bandenreparatievloeistof.
De bandenreparatievloeistof kan slechts
één keer worden gebruikt voor de
tijdelijke reparatie van één band, waarbij
de spijker of schroef in het loopvlak moet
blijven zitten.) Afhankelijk van de
beschadiging van de lekke band kan hij
mogelijk niet gerepareerd worden met de
bandenreparatieset. (→Blz. 403) Laat na
de noodreparatie met de
bandenreparatieset de band repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Door het rijden met een lekke band kan
er op de wang rondom een groef
ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Zet de selectiehendel in stand P.• Schakel de inbraaksensor en
hellingsensor uit (indien aanwezig)
(→blz. 76)
• Schakel het hybridesysteem uit.
• Schakel de alarmknipperlichten in.
(→Blz. 384)
• Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 124)
• Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het loopvlak
door een spijker of schroef.
• Haal de spijker of schroef niet uit de
band. Door het verwijderen van de
spijker of de schroef kan het gat
groter worden waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.
Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie van
de band met behulp van de
bandenreparatieset niet mogelijk. Neem
contact op met een erkende
7.2 Stappen die genomen moeten worden in noodgevallen
403
7
Bij problemen

Laat wanneer u de band laat
repareren of vervangen, de erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige weten dat er
bandenreparatievloeistof is
ingespoten.
Verwijderen van de krik (indien
aanwezig)
Verwijder de krik uit de houder onder de
vloerplaat in de bagageruimte.
Raak het schroefdraadgedeelte van de
krik niet aan omdat hier vet op aanwezig
is.
Als de band te hard wordt opgepompt
1. Neem de slang los van het ventiel.
2. Plaats het dopje op het uiteinde van
de slang en duw het uitstekende
gedeelte van het dopje in het ventiel
van de band om wat lucht te laten
ontsnappen.
3. Neem de slang los van het ventiel,
verwijder het dopje van de slang en
sluit dan de slang weer aan.4. Zet de compressor aan, wacht enkele
seconden en zet de compressor weer
uit. Controleer of de
bandenspanningsmeter de
voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de
spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste
spanning is bereikt.
Nadat een band is gerepareerd met de
bandenreparatieset
• Vervang de bandenspanningssensor
en -zender.
• Zelfs als de bandenspanning op het
voorgeschreven niveau ligt, gaat
mogelijk het waarschuwingslampje
lage bandenspanning
branden/knipperen.
WAARSCHUWING!
Bij het repareren van een lekke band
• Parkeer de auto op een veilige plaats
en een vlakke ondergrond.
• Raak de wielen of het gedeelte rond
de remmen direct nadat met de auto
is gereden niet aan. Nadat met de
auto is gereden, zijn de wielen en het
gedeelte rond de remmen mogelijk
zeer heet. Wanneer u deze delen met
uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit
leiden tot brandwonden.
• Sluit de slang stevig aan op het
ventiel terwijl het wiel aan de auto
bevestigd is. Als de slang niet goed
op het ventiel is aangesloten, kan er
lekkage van lucht optreden waarbij
bandenreparatievloeistof naar
buiten spuit.
• Als de slang tijdens het vullen
loskomt van het ventiel, is het
mogelijk dat de slang abrupte
bewegingen maakt vanwege de
luchtdruk.
7.2 Stappen die genomen moeten worden in noodgevallen
411
7
Bij problemen

OPMERKING(Vervolgd)
• Als er brandstofdruppels op de
reparatieset terechtkomen, kan de set
beschadigd raken. Zorg dat de set niet
met brandstof in aanraking kan
komen.
• Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
• Berg de reparatieset op in de
bagageruimte, buiten bereik van
kinderen.
• Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel
onderdelen als de
bandenspanningsmeter niet bloot aan
schokken. Hierdoor kunnen storingen
optreden.
Voorkomen van schade aan de
bandenspanningssensoren en
-zenders
Als een band is gerepareerd met
bandenreparatievloeistof, werken de
bandenspanningssensor en -zender
mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo
snel mogelijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de
bandenspanningssensor en -zender
wanneer de band wordt gerepareerd of
vervangen. (→Blz. 353)
7.2.6 Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reservewiel.
De lekke band kan worden vervangen
door het reservewiel. Meer informatie
over banden:→blz. 351
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Voor het opkrikken van de auto
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Zet de selectiehendel in stand P.
• Schakel de inbraaksensor en
hellingsensor uit (indien aanwezig)
(→blz. 76)
• Schakel het hybridesysteem uit.
• Schakel de alarmknipperlichten in.
(→Blz. 384)
• Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 133)
7.2 Stappen die genomen moeten worden in noodgevallen
413
7
Bij problemen

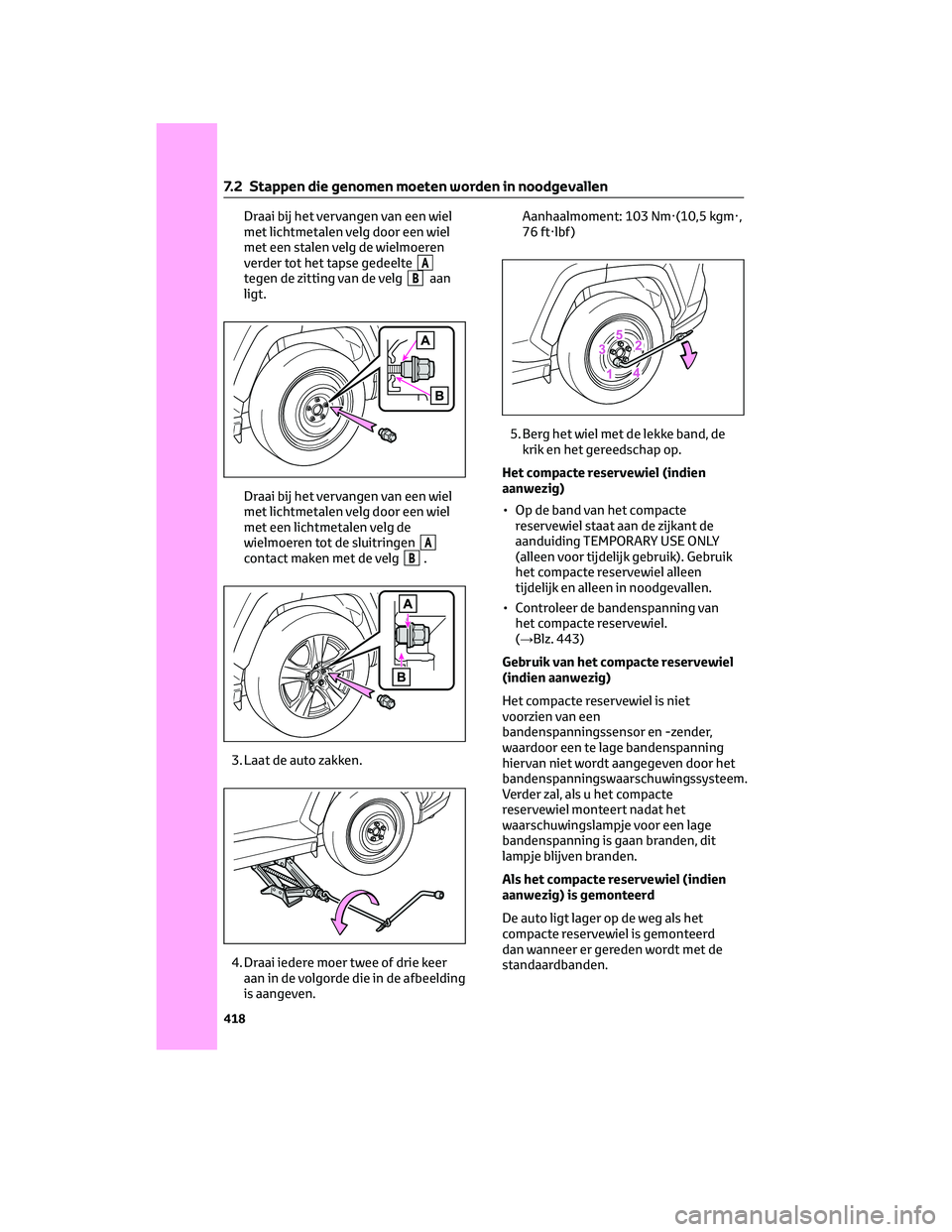

Draai bij het vervangen van een wiel
met lichtmetalen velg door een wiel
met een stalen velg de wielmoeren
verder tot het tapse gedeelte
Ategen de zitting van de velgBaan
ligt.
Draai bij het vervangen van een wiel
met lichtmetalen velg door een wiel
met een lichtmetalen velg de
wielmoeren tot de sluitringen
Acontact maken met de velgB.
3. Laat de auto zakken.
4. Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeelding
is aangeven.Aanhaalmoment: 103 Nm·(10,5 kgm·,
76 ft·lbf )
5. Berg het wiel met de lekke band, de
krik en het gereedschap op.
Het compacte reservewiel (indien
aanwezig)
• Op de band van het compacte
reservewiel staat aan de zijkant de
aanduiding TEMPORARY USE ONLY
(alleen voor tijdelijk gebruik). Gebruik
het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
• Controleer de bandenspanning van
het compacte reservewiel.
(→Blz. 443)
Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet
voorzien van een
bandenspanningssensor en -zender,
waardoor een te lage bandenspanning
hiervan niet wordt aangegeven door het
bandenspanningswaarschuwingssysteem.
Verder zal, als u het compacte
reservewiel monteert nadat het
waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit
lampje blijven branden.
Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden.
7.2 Stappen die genomen moeten worden in noodgevallen
418

WAARSCHUWING!
Gebruik van het compacte
reservewiel (indien aanwezig)
• Houd er rekening mee dat het
reservewiel speciaal ontworpen is
voor gebruik onder uw auto. Gebruik
uw reservewiel daarom niet onder
een andere auto.
• Monteer niet gelijktijdig meer dan
één compact reservewiel onder uw
auto.
• Vervang het reservewiel zo snel
mogelijk door een wiel met een
standaardband.
• Vermijd plotseling accelereren,
abrupte stuuracties, plotseling
remmen en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
Als het compacte reservewiel (indien
aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
– ABS en Brake Assist
– VSC/Trailer Sway Control
–TRC
– Cruise control (indien aanwezig)
– Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig)
– PCS (Pre-Crash Safety-systeem)
(indien aanwezig)
– EPS
– LTA (Lane Tracing Assist) (indien
aanwezig)
– Bandenspanningswaarschuwings-
systeem
– AHB (Automatic High Beam) (indien
aanwezig)
WAARSCHUWING!(Vervolgd)
– BSM (Blind Spot Monitor) (indien
aanwezig)
– Rear View Monitor-systeem (indien
aanwezig)
– Panoramic View Monitor (indien
aanwezig)
– Toyota Parking Assist-monitor
(indien aanwezig)
– Toyota Parking Assist-sensor
(indien aanwezig)
– Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande
systeem niet volledig worden gebruikt,
maar worden mogelijk ook de
onderdelen van de aandrijflijn negatief
beïnvloed:
– E-Four (elektronisch on-demand
AWD-systeem) (indien aanwezig)
Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet
ontworpen voor gebruik bij hoge
snelheden. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
Na gebruik van gereedschap en krik
Controleer voor het rijden of het
gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te
voorkomen dat een van deze
voorwerpen bij een aanrijding of bij hard
remmen letsel veroorzaakt.
7.2 Stappen die genomen moeten worden in noodgevallen
421
7
Bij problemen

OPMERKING
Rijd voorzichtig over oneffenheden in
het wegdek heen als het compacte
reservewiel onder de auto gemonteerd
is (indien aanwezig)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
Rijden met sneeuwkettingen en het
compacte reservewiel (indien
aanwezig)
Monteer geen sneeuwketting op het
compacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in
negatieve zin beïnvloeden.
Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of
bandenspanningssensoren en -zenders
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige, omdat de
bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
7.2.7 Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybridesysteem
kan verschillende oorzaken hebben.
Raadpleeg het volgende overzicht en
onderneem de bijpassende acties:
Het hybridesysteem kan niet worden
gestart, ook al is de startprocedure
correct uitgevoerd (→blz. 180)
Een van de onderstaande punten kan het
probleem veroorzaken:
• De elektronische sleutel werkt
mogelijk niet goed. (→Blz. 424)• Er is mogelijk onvoldoende brandstof
aanwezig in de tank. Vul de
brandstoftank. (→Blz. 206)
• Er kan een storing aanwezig zijn in de
startblokkering. (→Blz. 73)
• Er kan een storing aanwezig zijn in het
stuurslotsysteem.
• Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen
batterij van de elektronische sleutel of
een defecte zekering. Er bestaat
echter, afhankelijk van het soort
storing, een noodmaatregel om het
hybridesysteem te starten.
(→Blz. 423)
• De kans bestaat dat de temperatuur
van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer
-30°C). (→Blz. 69, blz. 180)
De interieurverlichting en de
koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 426)
• De accuklemmen zitten mogelijk los of
zijn gecorrodeerd. (→Blz. 351)
De interieurverlichting en de
koplampen gaan niet aan of de claxon
maakt geen geluid
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 426)
• Een of beide klemmen van de
12V-accu kunnen loszitten.
(→Blz. 351)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
7.2 Stappen die genomen moeten worden in noodgevallen
422

Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere functies.
Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AAuto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
BInstellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
CInstellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
Alarm
*(→blz. 74)
FunctieStandaardinstel-
lingPersoonlijke
voorkeursinstel-
lingABC
Aanpassen van de gevoelig-
heid van de inbraaksensor
wanneer een ruit is geopend
*Standaard Bijna leeg – – O
Schakelt het alarm uit wan-
neer de portieren worden
ontgrendeld met de mecha-
nische sleutelUit Aan – – O
*Indien aanwezig
Meters, tellers en multi-informatiedisplay (→blz. 86, blz. 90, blz. 95)
Functie*1Standaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Klok (instellen tijd) — — O O*2–
Klok (displaytype)
*312-uurs weer-
gave24-uurs weer-
gaveOO*2–
Taal
*3“English” (En-
gels)Behalve Engels*4–O–
Eenheden
*3km (l/100 km)km (km/liter)
–O–
mijlen (MPG)*5
Weergave snelheidsmeter*6Analoog Digitaal – O –
EV-controlelampje Aan Uit – O –
“ECO Guidance” (ECO advies) Aan Uit – O –
“Fuel Economy”
(brandstofverbruik)“Total Average”
(totaalgem.)“Trip Average”
(reisgemid.)
–O–
“Tank Average”
(gem. verbr.)
Audiosysteemgekoppeld dis-
play
*5Aan Uit – O –
Energiemonitor Aan Uit – O –
Display AWD-systeem
*7Aan Uit – O –
Type rij-informatie Trip (rit) Total (totaal) – O –
8.2 Persoonlijke voorkeursinstellingen
446
