Praktisk information
7
Bränsleavstängningssystem
Din bil är utrustad med ett säkerhetssystem som stänger av bränsletillförseln om bilen utsätts för en sammanstötning.
Feltankningsskydd (diesel)
(Beroende på försäljningsland)I bilar med dieselmotorer finns det ett mekaniskt hinder för att undvika tankning av bensin.
Feltankningsskyddet sitter i tanköppningen och syns när tanklocket tas bort.

När munstycket till en bensintank sätts in i tanköppningen till ett dieselfordon kommer det i kontakt med ett särskilt spjäll. Systemet förblir stängt och tankning förhindras.Fortsätt inte att försöka, utan använd ett dieselmunstycke.
NOTIC E
Du kan fortfarande använda en bränsledunk för påfyllning av tanken.För att få ett bra bränsleflöde ska du inte placera bränsledunkens munstycke i direkt kontakt med feltankningsskyddet.
NOTIC E
Köra utomlandsEftersom munstycken av dieseltyp kan variera beroende på land, kan feltankningsskyddet innebära att det blir omöjligt att tanka.Före en utlandsresa rekommenderar vi att du en Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning för att ta reda på om din bil är anpassad för bränslestationerna i de länder där du ska köra.
Laddningssystem
(Elektriskt)
400 V elektriskt system
Det elektriska drivsystemet, som drivs med en spänning på cirka 400 V, identifieras av orangefärgade kablar, systemets komponenter är märkta med den här symbolen:

WARNI NG
En elbils drivlina kan bli mycket het medan den används och efter det att tändningen har slagits från.Observera varningsmeddelanden som visas på etiketter, särskilt på luckans insida.Allt arbete på, eller ändringar av bilens elektriska system (inklusive drivbatteriet, anslutningsdon, orangefärgade kablar och andra komponenter som är synliga inifrån eller utifrån) är strängt förbjudet. Risk för svåra brännskador eller potentiellt dödliga elstötar (kortslutning/dödande elchocker)!Vid eventuella problem ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

202


WARNI NG
Den här etiketten är enbart avsedd för brandförsvaret och underhållstjänst om arbete behöver utföras på bilen.Ingen annan person får vidröra enheten som visas på etiketten.
WARNI NG
I händelse av en olycka eller stöt mot bilens underredeI sådana situationer kan elkretsen eller drivbatteriet få svåra skador.Stanna så snart det är säkert att göra det och stäng av motorn.Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
I händelse av brandLåt alla passagerare lämna bilen omedelbart. Försök aldrig att bekämpa elden själv - risk för elstötar!Kontakta omedelbart räddningstjänsten och informera dem att händelsen omfattar en elbil.
WARNI NG
Tvätta bilenInnan bilen tvättas ska du kontrollera att laddluckan är stängd på rätt sätt.Tvätta aldrig bilen medan batteriet är på laddning.
WARNI NG
HögtryckstvättFör att undvika att de elektriska komponenterna skadas är det uttryckligen förbjudet att använda högtryckstvätt i motorrummet eller under bilen.Tvätta aldrig karossen med ett tryck högre än 80 bar.
WARNI NG
Låt aldrig vatten eller damm tränga in i anslutningsdonet eller laddningsmunstycket - risk för elstötar eller brand!Du får aldrig ansluta /lossa laddningsmunstycket med våta händer - risk för elstötar!
Drivbatteri
Det här batteriet lagrar energin som driver elmotorn och komfortvärmeutrustningen i kupén. Energin laddas ur under användning och måste därför laddas upp regelbundet. Du behöver inte vänta tills drivbatteriet sjunker till reservnivån innan du laddar batteriet.Batteriets livslängd kan variera beroende på körstilen, resvägen, användningen av komfortvärmeutrustningen och batterikomponenternas åldrande.
NOTIC E
Drivbatteriets åldringsprocess påverkas av flera faktorer inklusive klimatet, körsträckan och hur ofta batteriet har snabbladdats.

203
Praktisk information
7
WARNI NG
Om skador uppstår på batterietDet är strängt förbjudet att själv utföra arbete på batteriet.Vidrör inte vätskor som kommer från batteriet. Om sådana produkter skulle komma i beröring med huden ska du tvätta med rikligt med vatten och uppsöka läkarvård snarast
möjligt.Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning för kontroll av systemet.
Anslutningsdon för laddning
och kontrollampor

1.Anslutningsdon för laddning
2.Aktiveringsknapp för senarelagd laddning
3.Låst munstycke, kontrollampaFast rött sken: munstycket korrekt placerat och låst i anslutningsdonet.Blinkande rött sken: munstycket felaktigt placerat, eller kan inte låsas.
4.Laddning, kontrollampa

Kontrollampans statusInnebörd
Fast vitt skenHjälpbelysning när laddluckan öppnas och laddkabeln lossas.
Fast blått skenSenarelagd laddning.
Blinkande grönt skenLaddar.
Kontrollampans statusInnebörd
Fast grönt skenLaddning avslutad.Laddindikatorn slocknar efter cirka 2 minuter när bilens funktioner går till viloläge.Laddindikatorn tänds igen när bilen låses upp med Smart Entry & Start eller när en dörr öppnas, för att indikera att batteriet är fulladdat.
Fast rött skenFunktionsstörning.
WARNI NG
Laddkontaktdonet får inte tas isär eller ändras
- risk för elstötar och/eller brand!Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.

204
Laddkablar, uttag och
laddare
Laddkabeln som levererades med bilen (beroende på version) är kompatibel med de elektriska systemen i landet där den ska användas. Kontrollera om de lokala elektriska systemen är kompatibla med laddkabeln när du reser utomlands.
Ett fullt sortiment laddkablar finns hos din återförsäljare.
Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för mer information och för att skaffa lämpliga laddkablar.
Identifieringsetiketter på
laddkontakten och anslutningsdonet
Identifieringsetiketter är fästa på bilen,
laddkabeln och laddaren som information till användaren om vilken enhet de ska använda.
Innebörden av respektive identifieringsetikett är följande:
IdentifieringsetiketterTyp av tillförselKonfigureringTyp av tillbehörSpänningsområde
C

ACTYP 2Bilens anslutningsdon och intag på bilen≤ 480 V RMS

C

ACTYP 2Kontakt och uttag≤ 480 V RMS

K

DCCOMBO 2 (FF)Bilens anslutningsdon och intag på bilen50 V till 500 V

205
Praktisk information
7
Standardladdning, Mode 2
Hushållsuttag(hemmaladdning - växelström (AC))

Mode 2 med standarduttag: 10 A Maximal laddspänning.

Mode 2 med Green'Up-uttag: 16 A Maximal laddspänning.Anlita en behörig installatör för montering av den här uttagstypen.
Speciell kabel för hemmaladdning - Mode 2 (AC)

Identifieringsetikett C på anslutningsdonet för laddning (på bilen).
WARNI NG
Speciell kabel för hemmaladdning - (Mode 2)Kabeln får inte skadas.Vid eventuella skador får kabeln inte användas, utan kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för byte av kabel.
Styrenhet (Mode 2)


POWERGrön: elanslutning är upprättad; laddningen kan börja.
CHARGEBlinkande grön: laddning pågår eller förkonditionering av temperaturen aktiverad.Fast grönt sken: laddningen avslutad.
FAULTRöd: laddning tillåts inte eller måste stoppas omedelbart. Kontrollera att alla anslutningar är korrekt gjorda och att elsystemet inte är defekt.Om kontrollampan inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.När laddkabeln sätts in i ett hushållsuttag tänds alla lampor en kort stund.Kontrollera hushållsuttagets kretsbrytare om inga kontrollampor tänds.– Om kretsbrytaren har utlösts ska du kontakta en kvalificerad verkstad för att kontrollera om elsystemet är kompatibelt och/eller för att utföra nödvändig reparation.– Om kretsbrytaren inte har utlösts ska du upphöra att använda laddkabeln och kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Styrenhetens etikett - Rekommendationer
Se instruktionsboken före användning.

206
1.Felaktig användning av denna laddkabel kan resultera i brand, skada på egendom och svåra eller livshotande personskador på grund av elstötar.
2.Använd alltid ett korrekt jordat eluttag som
skyddas av en 30 mA jordfelsbrytare.
3.Använd alltid ett eluttag som skyddas av en kretsbrytare som är lämplig för elkretsens märkström.
4.Styrenhetens tyngd får inte bäras upp av eluttaget, kontakten och kablarna.
5.Använd aldrig laddkabeln om den är defekt eller på annat sätt skadad.
6.Försök aldrig att reparera eller öppna den här laddkabeln. Den innehåller inte delar som kan repareras - byt ut laddkabeln om den har skador.
7.Sänk aldrig ner laddkabeln i vatten.
8.Använd aldrig den här laddkabeln tillsammans med förlängningskabel, adapter eller på annat sätt skadat eluttag.
9.Dra inte ur kontakten från väggen i syfte att
stoppa laddningen.
10.Om laddkabeln eller vägguttaget känns heta vid beröring ska du omedelbart avbryta laddningen genom att låsa och sedan låsa upp bilen med fjärrkontrollnyckeln.
11 .Den här laddkabeln innehåller komponenter som kan orsaka ljusbågsbildning eller gnistor. Utsätt den inte för lättantändliga ångor.
12.Den här kabeln får endast användas i bilar från TOYOTA.
13.Sätt aldrig in kabeln i vägguttaget, och dra aldrig ut den, med våta händer.
14.Tvinga inte in anslutningsdonet om det är fastlåst i bilen.
Styrenhetens etikett - Kontrollampornas läge
Kontrollampans status
Av

På

Blinkar

POWERCHARGEFAULTSymbolBeskrivning







Inte ansluten till strömkälla, eller ingen ström är tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Styrenheten utför självtestning.

207
Praktisk information
7
POWERCHARGEFAULTSymbolBeskrivning

(grön)






Ansluten till infrastrukturen eller till infrastrukturen och till elbilen (EV), men ingen laddning pågår.


(grön)


(grön)




Ansluten till strömkälla och till elbilen (EV).EV är på laddning, eller förkonditionerar temperaturen.


(grön)


(grön)




Ansluten till strömkälla och till elbilen (EV).EV väntar på att laddas, eller laddningen av EV är avslutad.






(röd)


Fel i styrenheten Laddning ej tillåten.Om en felindikering visas igen efter manuell nollställning måste styrenheten, före nästa laddning, kontrolleras av en auktoriserad Toyota-återförsäljare eller auktoriseradToyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

(grön)


(grön)


(röd)


Styrenheten är i diagnostikläge
Manuell nollställningStyrenheten kan nollställas genom att samtidigt koppla från laddni\
ngsanslutningen och vägguttaget.Därefter, gör återanslutningen till vägguttaget först. Se bilens ins\
truktionsbok för ytterligare information.

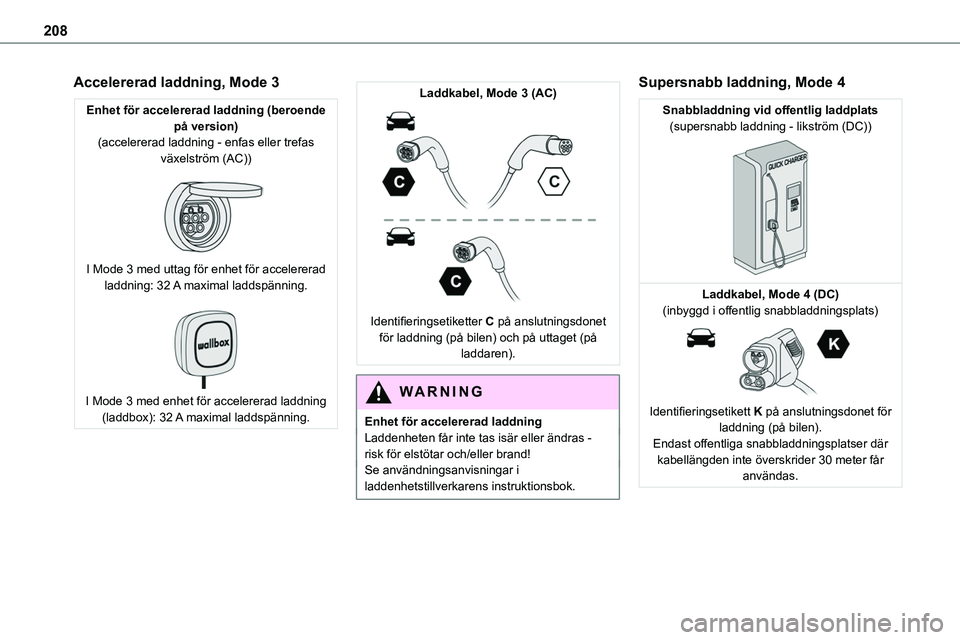

208
Accelererad laddning, Mode 3
Enhet för accelererad laddning (beroende på version)(accelererad laddning - enfas eller trefas växelström (AC))

I Mode 3 med uttag för enhet för accelererad laddning: 32 A maximal laddspänning.

I Mode 3 med enhet för accelererad laddning (laddbox): 32 A maximal laddspänning.
Laddkabel, Mode 3 (AC)

Identifieringsetiketter C på anslutningsdonet för laddning (på bilen) och på uttaget (på laddaren).
WARNI NG
Enhet för accelererad laddningLaddenheten får inte tas isär eller ändras - risk för elstötar och/eller brand!Se användningsanvisningar i laddenhetstillverkarens instruktionsbok.
Supersnabb laddning, Mode 4
Snabbladdning vid offentlig laddplats(supersnabb laddning - likström (DC))

Laddkabel, Mode 4 (DC)(inbyggd i offentlig snabbladdningsplats)

Identifieringsetikett K på anslutningsdonet för laddning (på bilen).Endast offentliga snabbladdningsplatser där kabellängden inte överskrider 30 meter får användas.
