1352-2. Carregamento
2
Sistema híbrido plug-in
Prius Plug-in Hybrid_OM_OM47D72PT

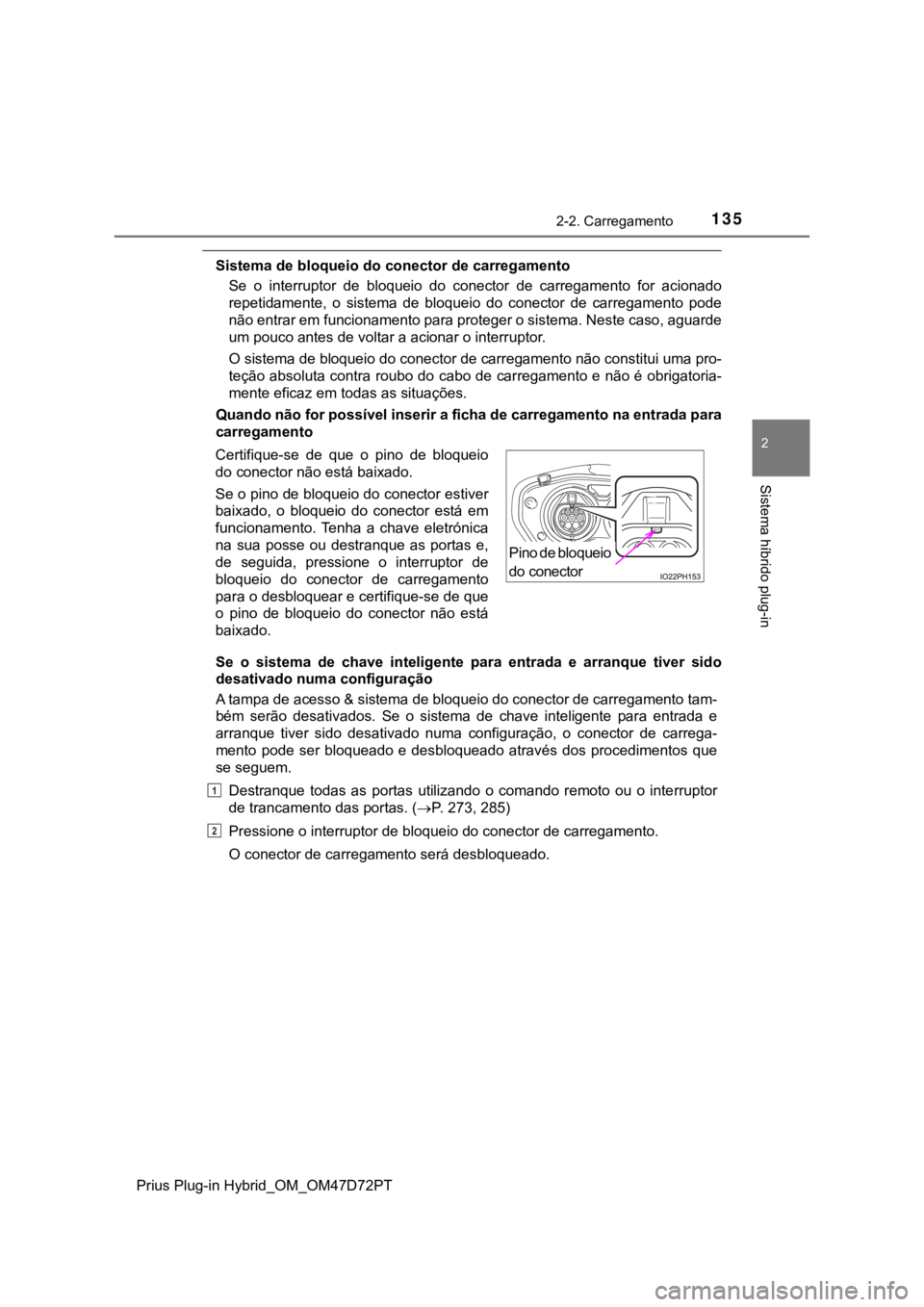

Sistema de bloqueio do conector de carregamento
Se o interruptor de bloqueio do conector de carregamento for acionado
repetidamente, o sistema de bloqueio do conector de carregamento pode
não entrar em funcionamento para proteger o sistema. Neste caso, aguarde
um pouco antes de voltar a acionar o interruptor.
O sistema de bloqueio do conector de carregamento não constitui uma pro-
teção absoluta contra roubo do cabo de carregamento e não é obrigatoria-
mente eficaz em todas as situações.
Quando não for possível inserir a ficha de carregamento na entrada para
carregamento
Se o sistema de chave inteligente para entrada e arranque tiver sido
desativado numa configuração
A tampa de acesso & sistema de bloqueio do conector de carregamento tam-
bém serão desativados. Se o sistema de chave inteligente para entrada e
arranque tiver sido desativado numa configuração, o conector de carrega-
mento pode ser bloqueado e desbloqueado através dos procedimentos que
se seguem.
Destranque todas as portas utilizando o comando remoto ou o interruptor
de trancamento das portas. (P. 273, 285)
Pressione o interruptor de bloqueio do conector de carregamento.
O conector de carregamento será desbloqueado. Certifique-se de que o pino de bloqueio
do conector não está baixado.
Se o pino de bloqueio do conector estiver
baixado, o bloqueio do conector está em
funcionamento. Tenha a chave eletrónica
na sua posse ou destranque as portas e,
de seguida, pressione o interruptor de
bloqueio do conector de carregamento
para o desbloquear e certifique-se de que
o pino de bloqueio do conector não está
baixado.
Pino de bloqueio
do conector
1
2

1362-2. Carregamento
Prius Plug-in Hybrid_OM_OM47D72PTSe não for possível desbloquear o cabo de carregamento através do
procedimento normal

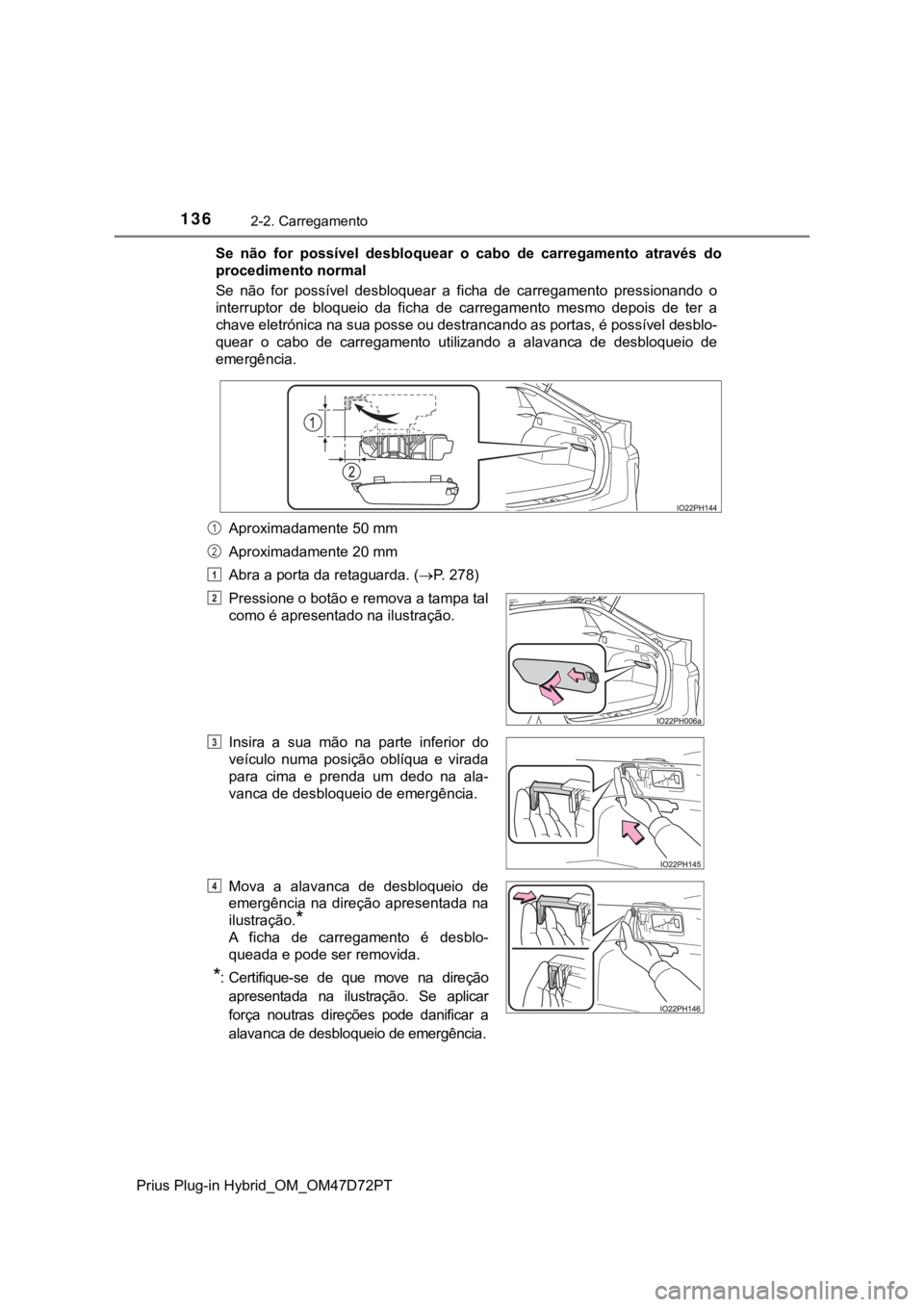

Se não for possível desbloquear a ficha de carregamento pressionando o
interruptor de bloqueio da ficha de carregamento mesmo depois de ter a
chave eletrónica na sua posse ou destrancando as portas, é possível desblo-
quear o cabo de carregamento utilizando a alavanca de desbloqueio de
emergência.
Aproximadamente 50 mm
Aproximadamente 20 mm
Abra a porta da retaguarda. (P. 278)
Pressione o botão e remova a tampa tal
como é apresentado na ilustração.
Insira a sua mão na parte inferior do
veículo numa posição oblíqua e virada
para cima e prenda um dedo na ala-
vanca de desbloqueio de emergência.
Mova a alavanca de desbloqueio de
emergência na direção apresentada na
ilustração.
*
A ficha de carregamento é desblo-
queada e pode ser removida.
*: Certifique-se de que move na direção
apresentada na ilustração. Se aplicar
força noutras direções pode danificar a
alavanca de desbloqueio de emergência.
1
2
1
2
3
4

1372-2. Carregamento
2
Sistema híbrido plug-in
Prius Plug-in Hybrid_OM_OM47D72PTVolte a instalar a tampa na sua posição original.
Este método é uma medida corretiva temporária a ser utilizada apenas em
situações de emergência. Se o problema persistir, leve imediatamente o seu
veículo a um concessionário Toyota autorizado, reparador Toyota autorizado
ou a qualquer reparador da sua confiança para que este proceda a uma ins-
peção.
Não acione a alavanca de desbloqueio de emergência quando não for possí-
vel desbloquear a ficha de carregamento através do procedimento normal.
Quando recarregar ou substituir a bateria de 12 volts
P. 700
AV I S O

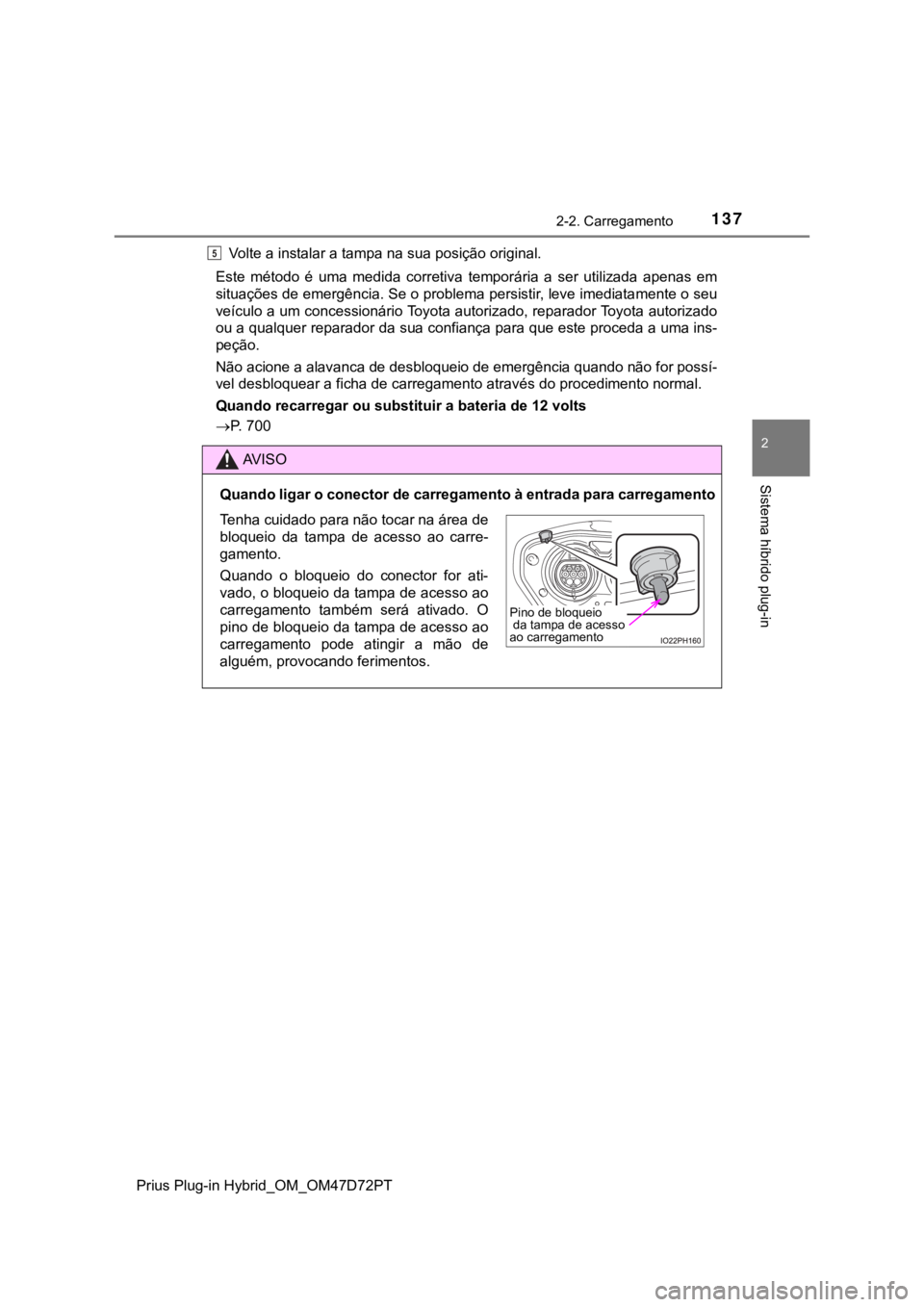

Quando ligar o conector de carregamento à entrada para carregamento
5
Tenha cuidado para não tocar na área de
bloqueio da tampa de acesso ao carre-
gamento.
Quando o bloqueio do conector for ati-
vado, o bloqueio da tampa de acesso ao
carregamento também será ativado. O
pino de bloqueio da tampa de acesso ao
carregamento pode atingir a mão de
alguém, provocando ferimentos.
Pino de bloqueio
da tampa de acesso 
ao carregamento

1382-2. Carregamento
Prius Plug-in Hybrid_OM_OM47D72PT
AT E N Ç Ã O
Quando inserir o conector de carregamento
Cumpra com as seguintes medidas de precaução. O não cumprimento das
mesmas pode provocar uma avaria no sistema de bloqueio do conector de
carregamento.
Certifique-se de que o conector de carregamento é compatível com este
veículo.
Um conector de carregamento de tipo diferente ou um conector de carre-
gamento com a parte de inserção danificada ou deformada pode estar
bloqueada.
Não acione o interruptor de bloqueio do conector de carregamento antes
de ligar o conector.
Não aplique uma força excessiva no conector de carregamento depois de
o inserir.
Quando remover o conector de carregamento, certifique-se de que o des-
bloqueia.

139
2
2-2. Carregamento
Sistema híbrido plug-in
Prius Plug-in Hybrid_OM_OM47D72PT
Fontes de alimentação que podem ser utilizadas
Ligue a uma tomada AC 220 V - 240 V com Disjuntor de Segurança
(RCCB), de acordo com as leis locais. Recomendamos fortemente a
utilização de um circuito individual provido de, pelo menos, 13A.
Recomendamos vivamente que utilize uma ligação exclusiva para
carregamento.
Se ligar a uma tomada de um circuito partilhado e se forem utiliza-
das outras aplicações elétricas noutras tomadas do mesmo cir-
cuito, o disjuntor pode disparar.
*
Certifique-se de que o quadro elétrico tem um Disjuntor de Segu-
rança (RCCB). Se este não estiver equipado, mande instalar por
um profissional devidamente qualificado.
Quando fizer o carregamento no exterior, certifique-se de que liga a
uma tomada à prova de água certificada para ser utilizada no exterior.
Recomendamos que verifique o funcionamento do Disjuntor de
Segurança (RCCB) antes de o utilizar.
Verifique se existem quaisquer regulamentos locais relativos a car-
regamentos EV e cumpra com os mesmos.
*: Para informação mais detalhada, consulte um eletricista.
É necessária uma fonte de alimentação externa que cumpra com
os critérios que se seguem para carregar este veículo. Confirme
isto antes de fazer o carregamento.
AV I S O
Avisos para falhas elétricas
Certifique-se de que cumpre com as precauções do “Manual do Proprietá-
rio” quando carregar o veículo.
Se não utilizar uma fonte de alimentação que cumpra com estes requisitos,
ou se não cumprir com estas precauções durante o carregamento pode
provocar um acidente, resultando em morte ou ferimentos graves.
Fontes de alimentação

1402-2. Carregamento
Prius Plug-in Hybrid_OM_OM47D72PT
Condições de carregamento
Para um carregamento seguro, recomendamos que utilize o equipamento e
as condições que se seguem.
Tomada à prova de água
Quando fizer o carregamento no exterior, ligue a ficha a uma tomada à
prova de água e certifique-se de que a ficha se mantém à prova de água
enquanto esta estiver ligada.
Circuito dedicado
• Para reduzir o risco de incêndio, ligue apenas a um circuito de derivação
de, pelo menos, 13A com proteção contra excesso de corrente.
• Para reduzir o risco de choque elétrico quando manusear a ficha, ligue-a
a uma tomada com Disjuntor de Segurança (RCCB).
Interruptor na tomada
Pode interromper o fornecimento de eletricidade da tomada utilizando o
interruptor, permitindo, desta forma, a remoção e inserção seguras da ficha
em dias de chuva.
Quando o disjuntor elétrico dispara durante o carregamento
O limite superior da corrente de carregamento pode ser alterado nas defini-
ções “Vehicle Settings” (Configurações do veículo) no mostrador de informa-
ções múltiplas.
Pressione ou nos interruptores de controlo do medidor para sele-
cionar (Vehicle Settings - Configurações do veículo) no ecrã
e, de seguida, pressione .
Pressione ou nos interruptores de controlo do medidor para sele-
cionar “Charge Settings” (Definições do carregamento) e, de seguida, pres-
sione .
O ecrã “Charge Setting” (Definições do carregamento) será apresentado.
Pressione ou nos interruptores de controlo do medidor para sele-
cionar “Charge Current” (Corrente de carregamento) e, de seguida, pres-
sione .
O ecrã “Charge Current” (Corrente de carregamento) será apresentado.
Pressione ou nos interruptores de controlo do medidor para sele-
cionar “8A” e, de seguida, pressione .
A corrente máxima durante o carregamento será limitada a 8A.
*
Se o disjuntor elétrico disparar durante o carregamento, mesmo depois de ter
alterado o limite superior da corrente de carregamento, verifique se a fonte
de alimentação que está ligada cumpre com as condições específicas do
carregamento. (P. 149)
*: A restrição da corrente de carregamento aumenta o tempo do carregamento.
1
2
3
4

1412-2. Carregamento
2
Sistema híbrido plug-in
Prius Plug-in Hybrid_OM_OM47D72PT
AV I S O

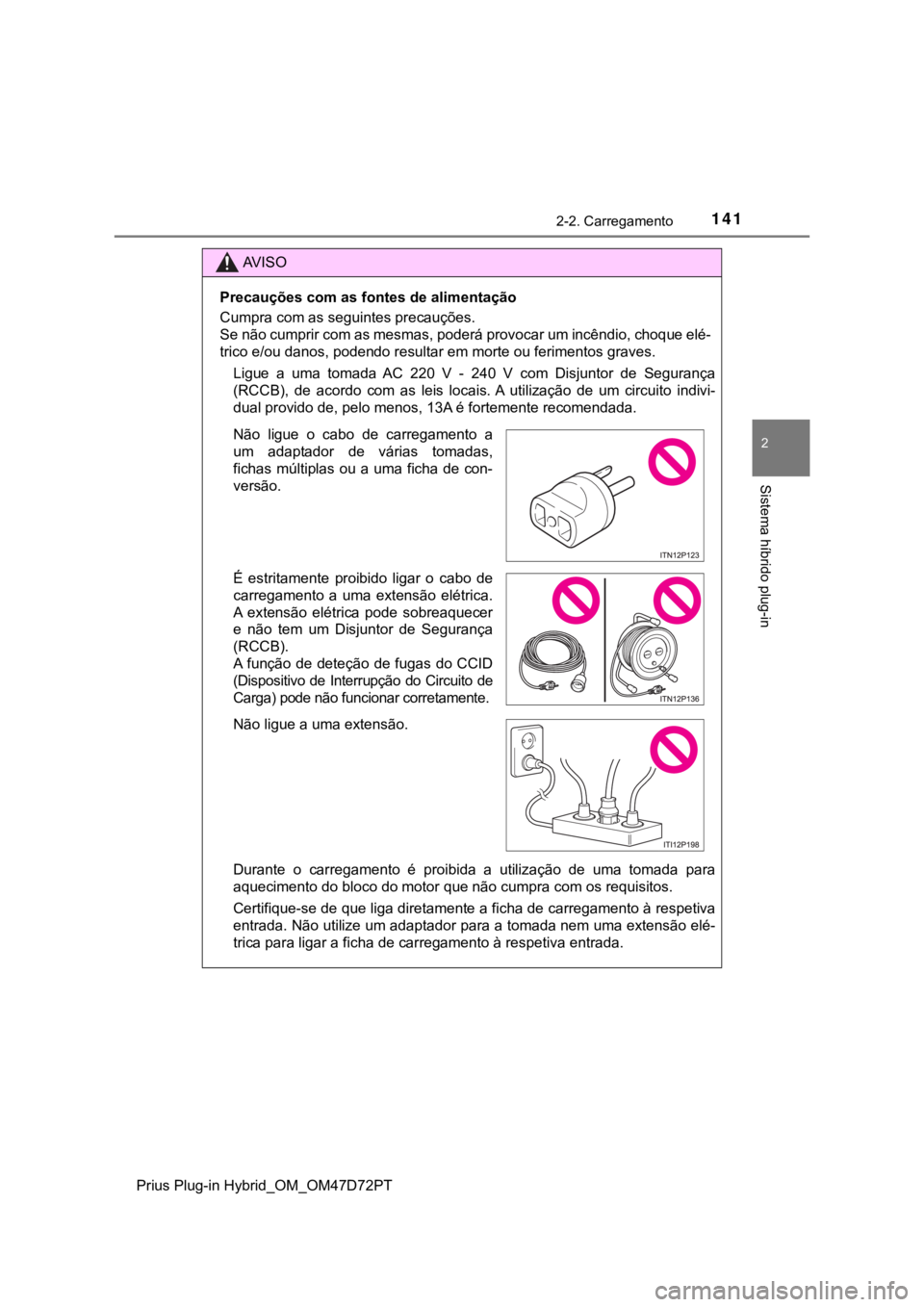

Precauções com as fontes de alimentação
Cumpra com as seguintes precauções.
Se não cumprir com as mesmas, poderá provocar um incêndio, choque elé-
<00570055004c0046005200030048001200520058000300470044005100520056000f0003005300520047004800510047005200030055004800560058004f005700440055000300480050000300500052005500570048000300520058000300490048005500
4c0050004800510057005200560003004a0055004400590048[s.
Ligue a uma tomada AC 220 V - 240 V com Disjuntor de Segurança
(RCCB), de acordo com as leis locais. A utilização de um circuito indivi-
dual provido de, pelo menos, 13A é fortemente recomendada.
Durante o carregamento é proibida a utilização de uma tomada para
aquecimento do bloco do motor que não cumpra com os requisitos.
Certifique-se de que liga diretamente a ficha de carregamento à respetiva
entrada. Não utilize um adaptador para a tomada nem uma extensão elé-
trica para ligar a ficha de carregamento à respetiva entrada.
Não ligue o cabo de carregamento a
um adaptador de várias tomadas,
fichas múltiplas ou a uma ficha de con-
versão.
É estritamente proibido ligar o cabo de
carregamento a uma extensão elétrica.
A extensão elétrica pode sobreaquecer
e não tem um Disjuntor de Segurança
(RCCB).
A função de deteção de fugas do CCID
(Dispositivo de Interrupção do Circuito de
Carga) pode não funcionar corretamente.
Não ligue a uma extensão.

1422-2. Carregamento
Prius Plug-in Hybrid_OM_OM47D72PT
Métodos de carregamento
Carregar a partir de uma fonte de alimentação externa (P. 1 5 5 )
Este é um método de carregamento utilizado quando carrega a
partir de uma tomada AV (220 V-240 V) com o cabo de carrega-
mento equipado no seu veículo ou quando faz o carregamento
num posto público.
A hora em que o carregamento é iniciado (ou hora de fim de carrega-
mento) e o dia podem ser definidos utilizando o temporizador para a
data e hora pretendidas. (P. 166)
Utilizar o modo de carregamento da bateria do sistema híbrido
(bateria de tração) (P. 8 9 )
O sistema híbrido plug-in pode ser alterado para o modo de carre-
gamento da bateria do sistema híbrido (bateria de tração) para car-
regar a bateria do sistema híbrido (bateria de tração), utilizando a
eletricidade gerada pelo funcionamento do motor a gasolina.
A quantidade máxima de carga no modo de carregamento da bateria do
sistema híbrido (bateria de tração) é de, aproximadamente, 80% da
capacidade de carga completa para o carregamento a partir de uma

fonte de alimentação externa.
Sistema de carregamento solar (se equipado) (P. 178)
Em determinadas condições, quando o veículo está estacionado, a
bateria do sistema híbrido (bateria de tração) pode ser carregada
utilizando a eletricidade gerada pelo painel solar equipado no teja-
dilho do veículo.
A quantidade máxima de carga do sistema de carregamento solar é de,
aproximadamente, 90% da capacidade de carga completa para o carre-
gamento a partir de uma fonte de alimentação externa. (Isto não signi-
fica que a bateria pode ser completamente carregada num dia.)
Os métodos que se seguem podem ser utilizados para carregar
a bateria do sistema híbrido (bateria de tração).
