2022 TOYOTA PRIUS PLUG-IN HYBRID ESP

5827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej
Upewniç si´, ˝e na wyÊwietlaczu g∏ównym nie wyÊwietla si´ komunikat
„Dodatkowe [Accessory]”, „Zap∏on W¸. [Ignition ON]” lub przebieg samo-
chodu (
S. 213) i ˝e lampka kontrolna stanu gotowoÊci READY” nie
Êwieci si´.
Trzymaç d∏onie, elementy odzie˝y oraz narz´dzia z dala od wentylatorów.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterowni-
ka mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Opary paliwa sà ∏atwopalne.
Podczas prac przy akumulatorze 12-woltowym nale˝y zachowaç maksy-
malnà ostro˝noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏y-
nu do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia jest wysoka. (
S. 593)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
22 Prius Plug-in HV OM47E75E 6/29/21 12:16 PM Page 582 (Black plate)

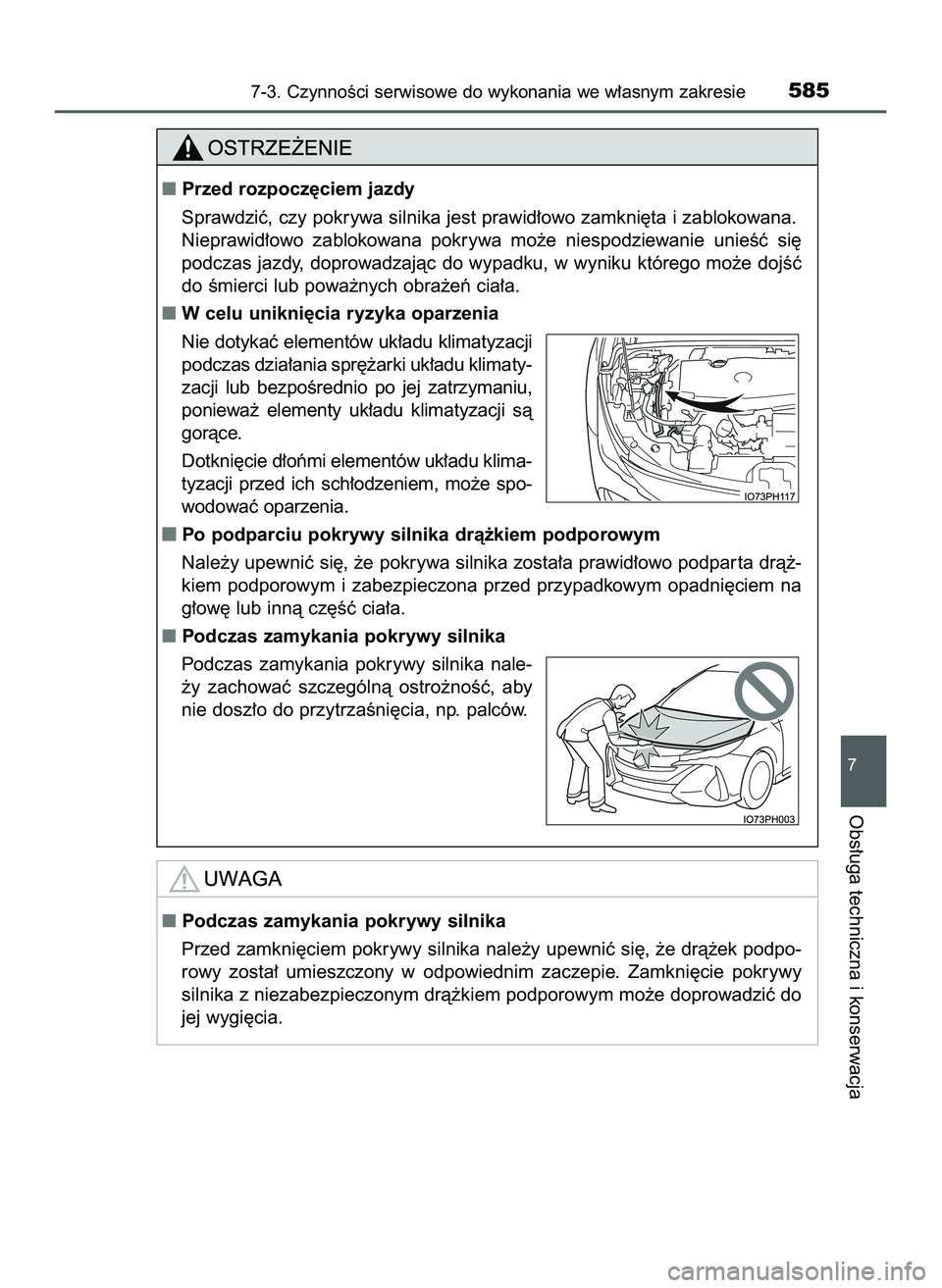

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie585
7
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu unikni´cia ryzyka oparzenia
Nie dotykaç elementów uk∏adu klimatyzacji
podczas dzia∏ania spr´˝arki uk∏adu klimaty-
zacji lub bezpoÊrednio po jej zatrzymaniu,
poniewa˝ elementy uk∏adu klimatyzacji sà
goràce.
Dotkni´cie d∏oƒmi elementów uk∏adu klima-
tyzacji przed ich sch∏odzeniem, mo˝e spo-
wodowaç oparzenia.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Podczas zamykania pokrywy silnika nale-
˝y zachowaç szczególnà ostro˝noÊç, aby
nie dosz∏o do przytrzaÊni´cia, np. palców.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
22 Prius Plug-in HV OM47E75E 6/29/21 12:16 PM Page 585 (Black plate)

Sposób post´powania podczas kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu
Zaparkowaç samochód w bezpiecznym miejscu i przyciskiem
rozruchu wybraç stan wy∏àczony.
Kalibracja nie jest mo˝liwa, gdy samochód porusza si´.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 721)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝
uk∏ad monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako
wzorcowy.
Przyciskiem rozruchu wybraç stan ON.
Wybraç zak∏adk´ na wyÊwietlaczu wielofunkcyjnym.
(
S. 247)
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu [Vehicle Settings] i nacisnàç
przycisk .
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç „Maintenance System” i nacisnàç przycisk .
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç
„TPMS” i nacisnàç przycisk .
Przytrzymaç wciÊni´ty przycisk .
Po zakoƒczeniu kalibracji
na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komuni-
kat „Kalibracja zakoƒczona
[Initialization Completed]”
i zaÊwieci si´ lampka
ostrzegawcza ciÊnienia
w ogumieniu.
9
8
7
6
5
4
3
2
1
6027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
22 Prius Plug-in HV OM47E75E 6/29/21 12:16 PM Page 602 (Black plate)

Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opra-
w´ ˝arówki z lampà zespo-
lonà, wk∏adajàc i obracajàc
opraw´ w kierunku zgod-
nym z ruchem wskazówek
zegara.
Zamontowaç os∏on´ w pierwotnym po∏o˝eniu i zamocowaç spinki
wewnàtrz os∏ony.
Wsunàç spink´ w otwór,
a nast´pnie nacisnàç cen-
tralny trzpieƒ, aby jà zablo-
kowaç.
Wsunàç koƒcowà kraw´dê
os∏ony w tylny zderzak.
Upewniç si´, ˝e 2 zaczepy na
koƒcu pokrywy sà zabezpie-
czone.
Zamontowaç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku zgodnym z ruchem wskazówek
zegara, aby go zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.9
8
7
6
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie641
7
Obs∏uga techniczna i konserwacja
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 641 (Black plate)

Âwiat∏a LED
Âwiat∏a inne ni˝ Êwiat∏o cofania sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwró-
ciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 637
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie643
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Upewniç si´, ˝e wy∏àczony jest hybrydowy uk∏ad nap´dowy i Êwiat∏a. Nie na-
le˝y przyst´powaç do wymiany ˝arówki bezpoÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i cz´Êci sk∏adowych.
Grozi to pora˝eniem pràdem i w rezultacie powa˝nymi obra˝eniami cia∏a
lub Êmiercià.
Nie nale˝y wymieniaç ˝arówki Êwiat∏a cofania po prawej stronie bezpo-
Êrednio po zakoƒczeniu jazdy.
BezpoÊrednio po zakoƒczeniu jazdy uk∏ad wydechowy jest bardzo goràcy
i dotkni´cie jego goràcych elementów przed sch∏odzeniem grozi oparzeniem.
Nale˝y u˝ywaç r´kawic lub innych zabezpieczeƒ, aby zapobiec urazom
spowodowanym przez dotkni´cie elementów samochodu.
Istnieje niebezpieczeƒstwo zranienia si´ o kraw´dzie.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka
uszkodzeƒ termicznych.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 643 (Black plate)

6548-2. Post´powanie w sytuacjach awaryjnych
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Nale˝y upewniç si´, ˝e samochód jest trans-
por towany z przednimi lub wszystkimi ko∏a-
mi uniesionymi nad powierzchni´ ziemi.
Je˝eli samochód holowany jest z przedni-
mi ko∏ami dotykajàcymi pod∏o˝a, mo˝e
spowodowaç to uszkodzenie uk∏adu nap´-
dowego i powiàzanych z nim podzespo∏ów
lub w zale˝noÊci od rodzaju uszkodzenia
czy usterki energia elektryczna wytwarza-
na przez silnik elektryczny (trakcyjny) mo-
˝e spowodowaç po˝ar.
Podczas holowania
Podczas holowania za pomocà linki holowniczej lub ∏aƒcucha holownicze-
go nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏townych
manewrów, które mogà nadmiernie obcià˝yç zaczep. Linka holownicza lub
∏aƒcuch holowniczy mo˝e uderzyç osoby znajdujàce si´ w pobli˝u lub spo-
wodowaç powa˝ne uszkodzenia.
Przyciskiem rozruchu nie wolno wybieraç stanu wy∏àczonego.
Je˝eli zostanie uruchomiona blokada parkowania, przednie ko∏a zostanà
zablokowane, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy jest przeznaczony jedynie dla tego modelu samocho-
du. Nie wolno u˝ywaç tego zaczepu holowniczego w innym pojeêdzie ani
u˝ywaç zaczepu holowniczego pochodzàcego z innego pojazdu.
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e obluzowaç si´.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 654 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych657
8
Sytuacje awaryjne
Gdy zaÊwieci si´ lampka ostrzegawcza
lub rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek
ostrzegawczych, nale˝y zachowujàc spokój, wykonaç zalecane
czynnoÊci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki nie-
koniecznie sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powta-
rzaç, nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Lista lampek ostrzegawczych i sygna∏ów ostrzegawczych
Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka ostrzegawcza uk∏adu hamulcowego i sygna∏ ostrze-
gawczy (Czerwona)*
1
Sygnalizuje:
• Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
• Usterk´ w uk∏adzie hamulcowym.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
Lampka ostrzegawcza uk∏adu hamulcowego (˚ó∏ta)
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu hamowania regeneracyjnego; lub
• Elektronicznie sterowanego uk∏adu hamulcowego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza braku ∏adowania akumulatora 12-wol-
towego
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 657 (Black plate)

6588-2. Post´powanie w sytuacjach awaryjnych
Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka ostrzegawcza niskiego ciÊnienia oleju w silniku
(sygna∏ ostrzegawczy)*
2
Sygnalizuje zbyt niskie ciÊnienie oleju silnikowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu zapobiegania blokowaniu kó∏
podczas hamowania „ABS”
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegania blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza elektrycznego wspomagania uk∏adu
kierowniczego „EPS” (sygna∏ ostrzegawczy)
Sygnalizuje usterk´ elektrycznego wspomagania uk∏adu kierow-
niczego (EPS).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Hybrydowego uk∏adu nap´dowego;
• Elektronicznego uk∏adu sterowania pracà silnika; lub
• Elektronicznego uk∏adu sterowania przepustnicà.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
(Czerwona/˚ó∏ta)
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 658 (Black plate)
