5137-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs
Sie können das Wasser selbst aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, empfehlen wir, das Ablassen von einem Toyota-
Vertragshändler bzw. einer Toyota -Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen. Selbst wenn Sie sich ent-
scheiden, das Wasser selbst abzulassen, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota -Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Das Wasser im Kraftstofffilter muss abgelassen werden, wenn eines der fol-
genden Symptome auftritt:
Fahrzeuge ohne Multi-Informationsdisplay
Wenn die Kraftstoffsystem-Warnleuchte blinkt und ein Warnsummer ertönt.
( S. 583)
Fahrzeuge mit Multi-Informationsdisplay
Wenn “Wasser im Kraftstofffilter Siehe Handbuch” auf dem Multi-Informati-
onsdisplay angezeigt wird und ein Warnsummer ertönt*1.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schalten Sie den
Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schalten Sie den
Motorschalter aus.
Stellen Sie zum Auffangen des austretenden Wassers und Kraftstoffs ein
kleines Gefäß unter die Ablassschraube oder den Ablassschlauch.
Gehen Sie zum Ablassen des Wassers wie in der Abbildung gezeigt vor.
Drehen Sie die Ablassschraube
um ca. 2 bis 2 1/
2 Umdrehungen gegen den Uhr-
zeigersinn.
Ein weiteres Lösen der Schraube
führt dazu, dass Wasser rund um
die Ablassschraube herausquillt.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutre-
ten beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen von Hand fest.
*1: Modelle mit dem Code “Leer” für das Bestimmungsland*2
*2: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 12)

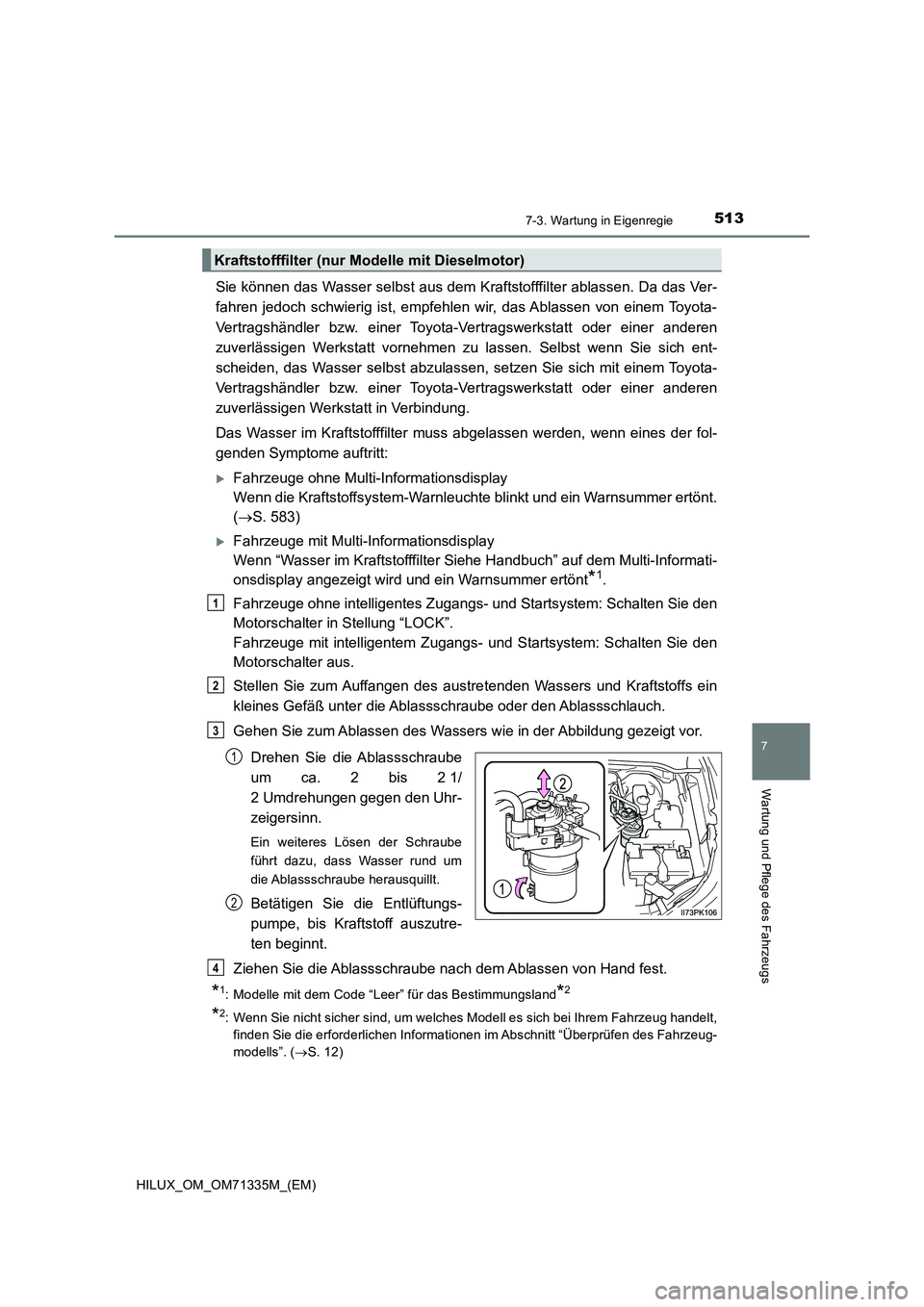

Kraftstofffilter (nur Modelle mit Dieselmotor)
1
2
3
1
2
4

5157-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

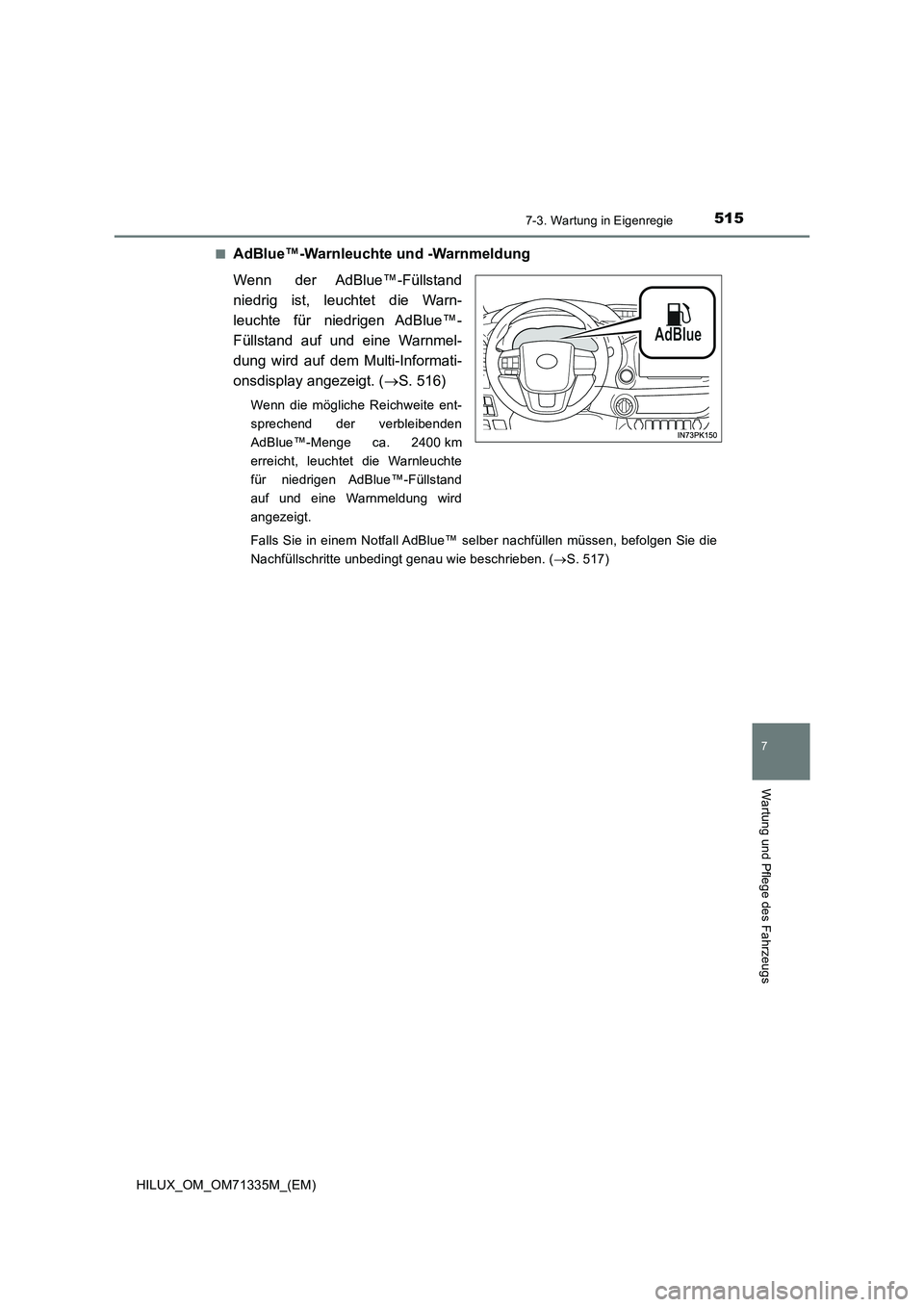

QAdBlue™-Warnleuchte und -Warnmeldung
Wenn der AdBlue™-Füllstand
niedrig ist, leuchtet die Warn-
leuchte für niedrigen AdBlue™-
Füllstand auf und eine Warnmel-
dung wird auf dem Multi-Informati-
onsdisplay angezeigt. (S. 516)
Wenn die mögliche Reichweite ent-
sprechend der verbleibenden
AdBlue™-Menge ca. 2400 km
erreicht, leuchtet die Warnleuchte
für niedrigen AdBlue™-Füllstand
auf und eine Warnmeldung wird
angezeigt.
Falls Sie in einem Notfall AdBlue™ selber nachfüllen müssen, befolgen Sie die
Nachfüllschritte unbedingt genau wie beschrieben. (S. 517)

5167-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

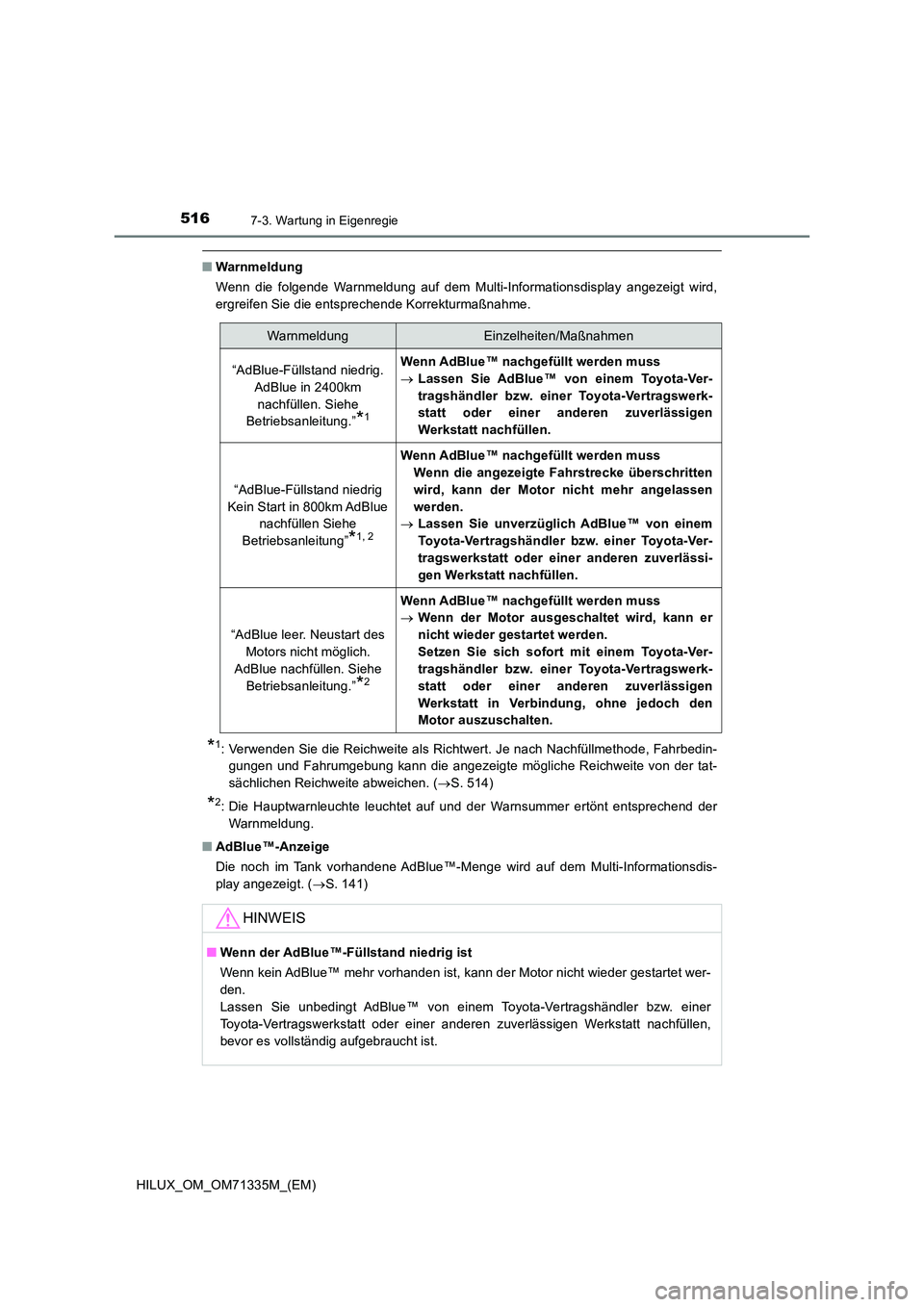

QWarnmeldung
Wenn die folgende Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechende Korrekturmaßnahme.
*1: Verwenden Sie die Reichweite als Richtwert. Je nach Nachfüllmethode, Fahrbedin-
gungen und Fahrumgebung kann die angezeigte mögliche Reichweite von der tat-
sächlichen Reichweite abweichen. ( S. 514)
*2: Die Hauptwarnleuchte leuchtet auf und der Warnsummer ertönt entsprechend der
Warnmeldung.
Q AdBlue™-Anzeige
Die noch im Tank vorhandene AdBlue™-Menge wird auf dem Multi-Informationsdis-
play angezeigt. ( S. 141)
WarnmeldungEinzelheiten/Maßnahmen
“AdBlue-Füllstand niedrig.
AdBlue in 2400km
nachfüllen. Siehe
Betriebsanleitung.”*1
Wenn AdBlue™ nachgefüllt werden muss
 Lassen Sie AdBlue™ von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt nachfüllen.
“AdBlue-Füllstand niedrig
Kein Start in 800km AdBlue
nachfüllen Siehe
Betriebsanleitung”*1, 2
Wenn AdBlue™ nachgefüllt werden muss
Wenn die angezeigte Fahrstrecke überschritten
wird, kann der Motor nicht mehr angelassen
werden.
 Lassen Sie unverzüglich AdBlue™ von einem
Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt nachfüllen.
“AdBlue leer. Neustart des
Motors nicht möglich.
AdBlue nachfüllen. Siehe
Betriebsanleitung.”*2
Wenn AdBlue™ nachgefüllt werden muss
 Wenn der Motor ausgeschaltet wird, kann er
nicht wieder gestartet werden.
Setzen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt in Verbindung, ohne jedoch den
Motor auszuschalten.
HINWEIS
Q Wenn der AdBlue™-Füllstand niedrig ist
Wenn kein AdBlue™ mehr vorhanden ist, kann der Motor nicht wieder gestartet wer-
den.
Lassen Sie unbedingt AdBlue™ von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt nachfüllen,
bevor es vollständig aufgebraucht ist.

5838-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten
(Blinkt oder leuchtet auf)
Kraftstoffsystem-Warnleuchte (Warnsummer)*5 (falls vorhan-
den)
Wenn die Leuchte blinkt, hat das im Kraftstofffilter abgeschie-
dene Wasser den vorgegebenen Grenzwert erreicht.
 S. 513
Wenn die Leuchte dauerhaft leuchtet, muss der Kraftstofffilter
ausgetauscht werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Blinkt oder leuchtet auf)
Warnleuchte des Brake-Override-Systems*1 (falls vorhanden)
Die Warnleuchte leuchtet auf, wenn Gas- und Bremspedal
gleichzeitig getreten wurden ( S. 198)
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Wenn die Warnleuchte blinkt, zeigt dies eine Funktionsstörung
des Brake-Override-Systems an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Geschwindigkeitsregelung*6 (falls vor-
handen)
Zeigt eine Funktionsstörung des Geschwindigkeitsregelsystems
an
 S. 322
(Blinkt oder leuchtet auf)
PCS-Warnleuchte (falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Collision
System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht verfüg-
bar und möglicherweise ist eine Abhilfemaßnahme erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 275, 589)
Wenn das PCS (Pre-Collision System) oder das VSC-System
(elektronisches Stabilitätsprogramm) deaktiviert wird, leuchtet die
PCS-Warnleuchte auf.
 S. 287
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5848-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
(Gelb)
LDA-Kontrollleuchte (Warnsummer) (falls vorhanden)
Zeigt eine Funktionsstörung des LDA-Systems (Spurwechsel-
warnung mit Spurassistent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 299)
Türwarnleuchte (Warnsummer)*1, 7 (falls vorhanden)
Zeigt an, dass eine Tür nicht richtig geschlossen ist
 Stellen Sie sicher, dass alle Türen geschlossen sind.
(Blinkt oder leuchtet auf)
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-
Sicherheitsgurt*8
Weist Fahrer und Beifahrer darauf hin, die Sicherheitsgurte anzu-
legen.
 Legen Sie den Sicherheitsgurt an.
(Blinkt oder leuchtet auf)
Warnleuchten für die Rücksitz-Sicherheitsgurte (Warnsum-
mer)*9 (falls vorhanden)
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal etwa 12,0 L Kraftstoff im Tank
befinden
 Tanken Sie das Fahrzeug auf.
Warnleuchte für zu niedrigen Motorölstand (falls vorhanden)
Zeigt an, dass der Motorölstand niedrig ist (Diese Warnleuchte
kann aufleuchten, wenn das Fahrzeug an einem Hang angehal-
ten wird. Fahren Sie mit dem Fahrzeug auf einen ebenen Unter-
grund, um festzustellen, ob die Leuchte erlischt.)
 Kontrollieren Sie den Motorölstand und füllen Sie gegebe-
nenfalls Öl nach.
(Blinkt oder leuchtet auf)
Hauptwarnleuchte (Warnsummer) (falls vorhanden)
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
 S. 589
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
(Die Kontrollleuchte für ausgeschaltetes Stopp-Start-System
leuchtet auf, wenn das System deaktiviert wird: S. 354)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5868-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

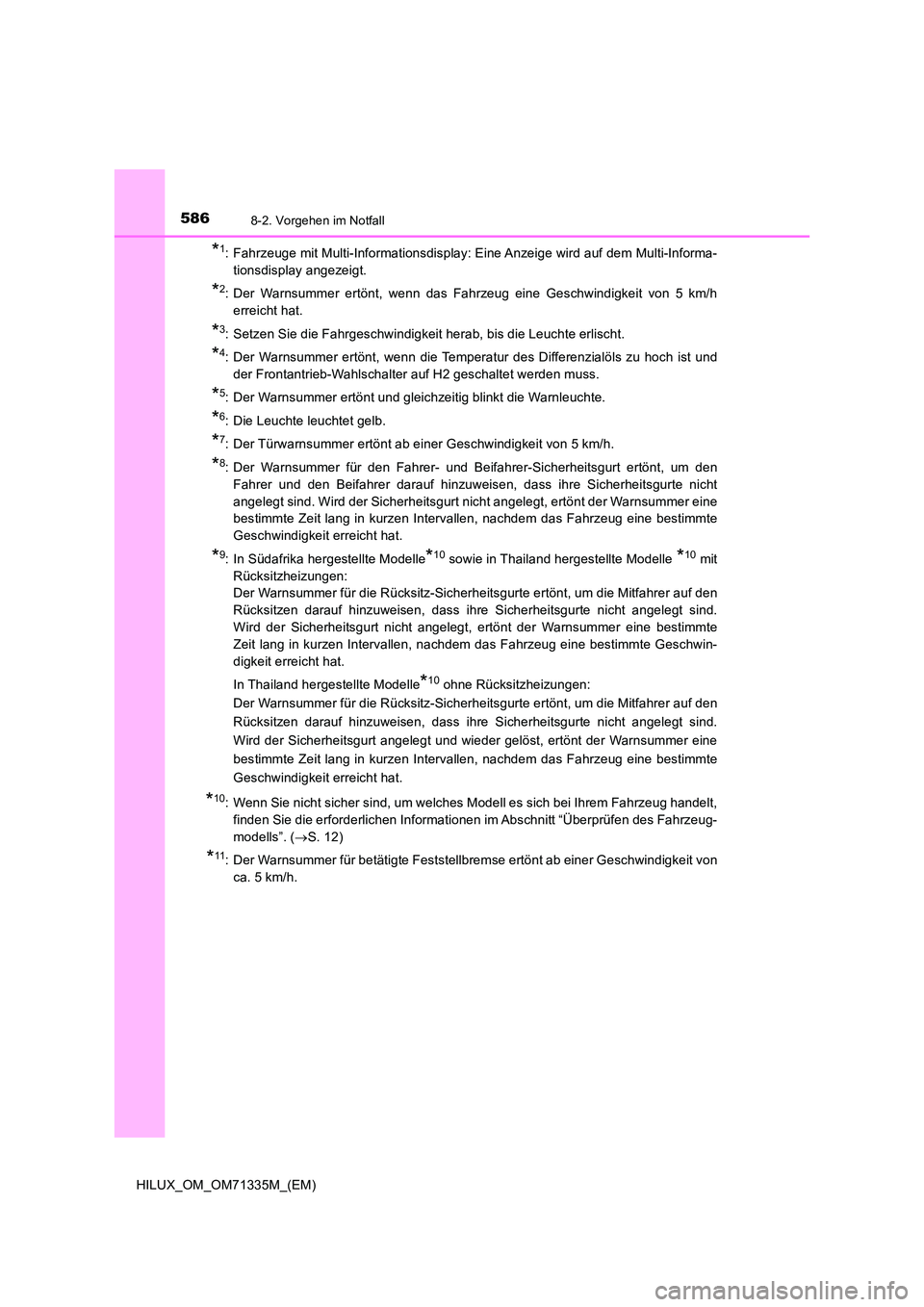

*1: Fahrzeuge mit Multi-Informationsdisplay: Eine Anzeige wird auf dem Multi-Informa-
tionsdisplay angezeigt.
*2: Der Warnsummer ertönt, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat.
*3: Setzen Sie die Fahrgeschwindigkeit herab, bis die Leuchte erlischt.
*4: Der Warnsummer ertönt, wenn die Temperatur des Differenzialöls zu hoch ist und
der Frontantrieb-Wahlschalter auf H2 geschaltet werden muss.
*5: Der Warnsummer ertönt und gleichzeitig blinkt die Warnleuchte.
*6: Die Leuchte leuchtet gelb.
*7: Der Türwarnsummer ertönt ab einer Geschwindigkeit von 5 km/h.
*8: Der Warnsummer für den Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den
Fahrer und den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte nicht
angelegt sind. Wird der Sicherheitsgurt nicht angelegt, ertönt der Warnsummer eine
bestimmte Zeit lang in kurzen Intervallen, nachdem das Fahrzeug eine bestimmte
Geschwindigkeit erreicht hat.
*9: In Südafrika hergestellte Modelle*10 sowie in Thailand hergestellte Modelle *10 mit
Rücksitzheizungen:
Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Mitfahrer auf den
Rücksitzen darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt sind.
Wird der Sicherheitsgurt nicht angelegt, ertönt der Warnsummer eine bestimmte
Zeit lang in kurzen Intervallen, nachdem das Fahrzeug eine bestimmte Geschwin-
digkeit erreicht hat.
In Thailand hergestellte Modelle*10 ohne Rücksitzheizungen:
Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Mitfahrer auf den
Rücksitzen darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt sind.
Wird der Sicherheitsgurt angelegt und wieder gelöst, ertönt der Warnsummer eine
bestimmte Zeit lang in kurzen Intervallen, nachdem das Fahrzeug eine bestimmte
Geschwindigkeit erreicht hat.
*10: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 12)
*11: Der Warnsummer für betätigte Feststellbremse ertönt ab einer Geschwindigkeit von
ca. 5 km/h.

5878-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

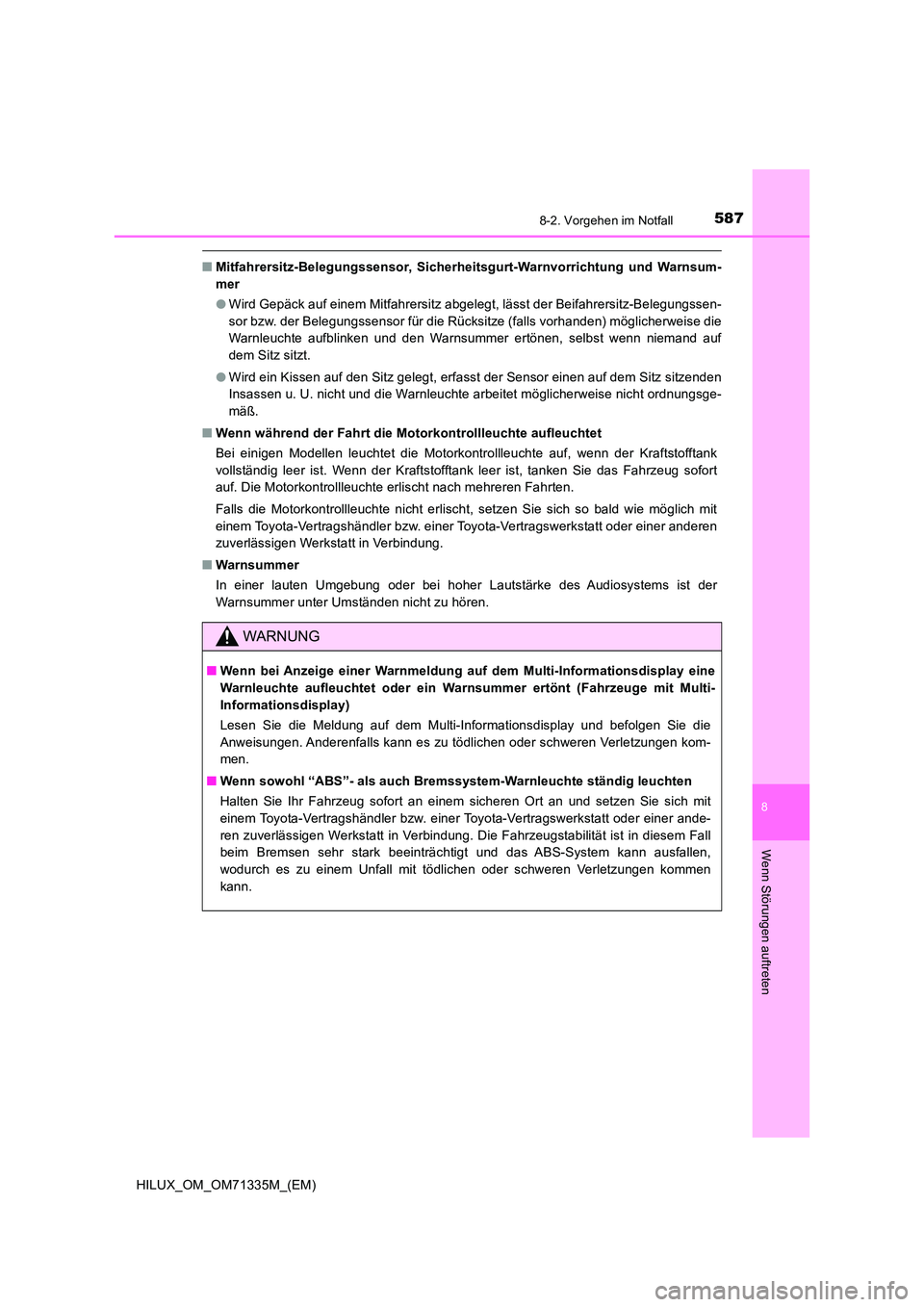

QMitfahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
O Wird Gepäck auf einem Mitfahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor bzw. der Belegungssensor für die Rücksitze (falls vorhanden) möglicherweise die
Warnleuchte aufblinken und den Warnsummer ertönen, selbst wenn niemand auf
dem Sitz sitzt.
O Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen auf dem Sitz sitzenden
Insassen u. U. nicht und die Warnleuchte arbeitet möglicherweise nicht ordnungsge-
mäß.
Q Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Bei einigen Modellen leuchtet die Motorkontrollleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort
auf. Die Motorkontrollleuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Q Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der
Warnsummer unter Umständen nicht zu hören.
WARNUNG
Q Wenn bei Anzeige einer Warnmeldung auf dem Multi-Informationsdisplay eine
Warnleuchte aufleuchtet oder ein Warnsummer ertönt (Fahrzeuge mit Multi-
Informationsdisplay)
Lesen Sie die Meldung auf dem Multi-Informationsdisplay und befolgen Sie die
Anweisungen. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kom-
men.
Q Wenn sowohl “ABS”- als auch Bremssystem-Warnleuchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung. Die Fahrzeugstabilität ist in diesem Fall
beim Bremsen sehr stark beeinträchtigt und das ABS-System kann ausfallen,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.

5898-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

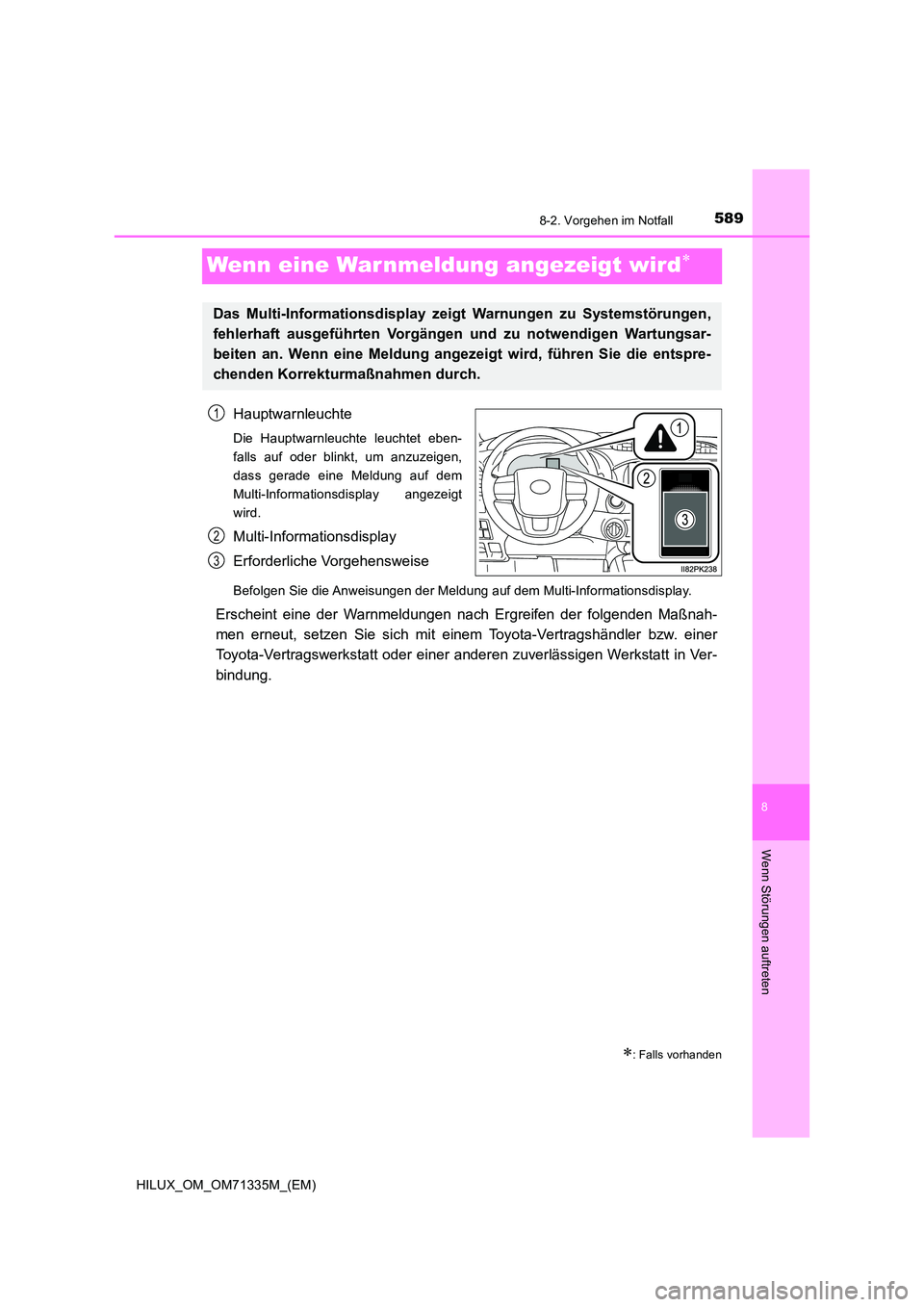

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet eben-
falls auf oder blinkt, um anzuzeigen,
dass gerade eine Meldung auf dem
Multi-Informationsdisplay angezeigt
wird.
Multi-Informationsdisplay
Erforderliche Vorgehensweise
Befolgen Sie die Anweisungen der Meldung auf dem Multi-Informationsdisplay.
Erscheint eine der Warnmeldungen nach Ergreifen der folgenden Maßnah-
men erneut, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
: Falls vorhanden
Das Multi-Informationsdisplay zeigt Warnungen zu Systemstörungen,
fehlerhaft ausgeführten Vorgängen und zu notwendigen Wartungsar-
beiten an. Wenn eine Meldung angezeigt wird, führen Sie die entspre-
chenden Korrekturmaßnahmen durch.
1
2
3
