5908-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

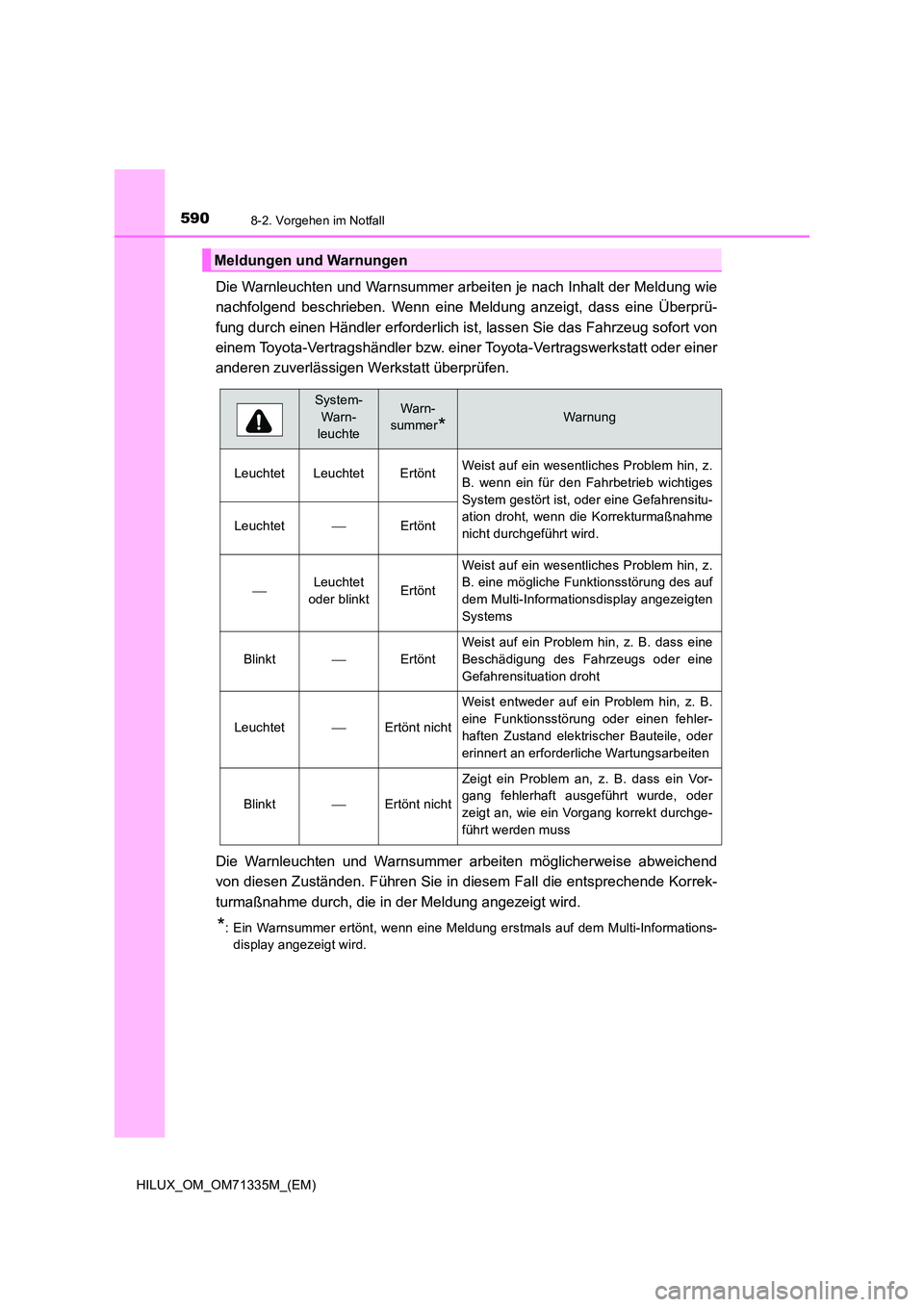

Die Warnleuchten und Warnsummer arbeiten je nach Inhalt der Meldung wie
nachfolgend beschrieben. Wenn eine Meldung anzeigt, dass eine Überprü-
fung durch einen Händler erforderlich ist, lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Die Warnleuchten und Warnsummer arbeiten möglicherweise abweichend
von diesen Zuständen. Führen Sie in diesem Fall die entsprechende Korrek-
turmaßnahme durch, die in der Meldung angezeigt wird.
*: Ein Warnsummer ertönt, wenn eine Meldung erstmals auf dem Multi-Informations-
display angezeigt wird.
Meldungen und Warnungen
System-
Warn-
leuchte
Warn-
summer*Warnung
Leuchtet Leuchtet Ertönt Weist auf ein wesentliches Problem hin, z.
B. wenn ein für den Fahrbetrieb wichtiges
System gestört ist, oder eine Gefahrensitu-
ation droht, wenn die Korrekturmaßnahme
nicht durchgeführt wird.LeuchtetErtönt
Leuchtet
oder blinktErtönt
Weist auf ein wesentliches Problem hin, z.
B. eine mögliche Funktionsstörung des auf
dem Multi-Informationsdisplay angezeigten
Systems
BlinktErtönt
Weist auf ein Problem hin, z. B. dass eine
Beschädigung des Fahrzeugs oder eine
Gefahrensituation droht
LeuchtetErtönt nicht
Weist entweder auf ein Problem hin, z. B.
eine Funktionsstörung oder einen fehler-
haften Zustand elektrischer Bauteile, oder
erinnert an erforderliche Wartungsarbeiten
BlinktErtönt nicht
Zeigt ein Problem an, z. B. dass ein Vor-
gang fehlerhaft ausgeführt wurde, oder
zeigt an, wie ein Vorgang korrekt durchge-
führt werden muss

5918-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

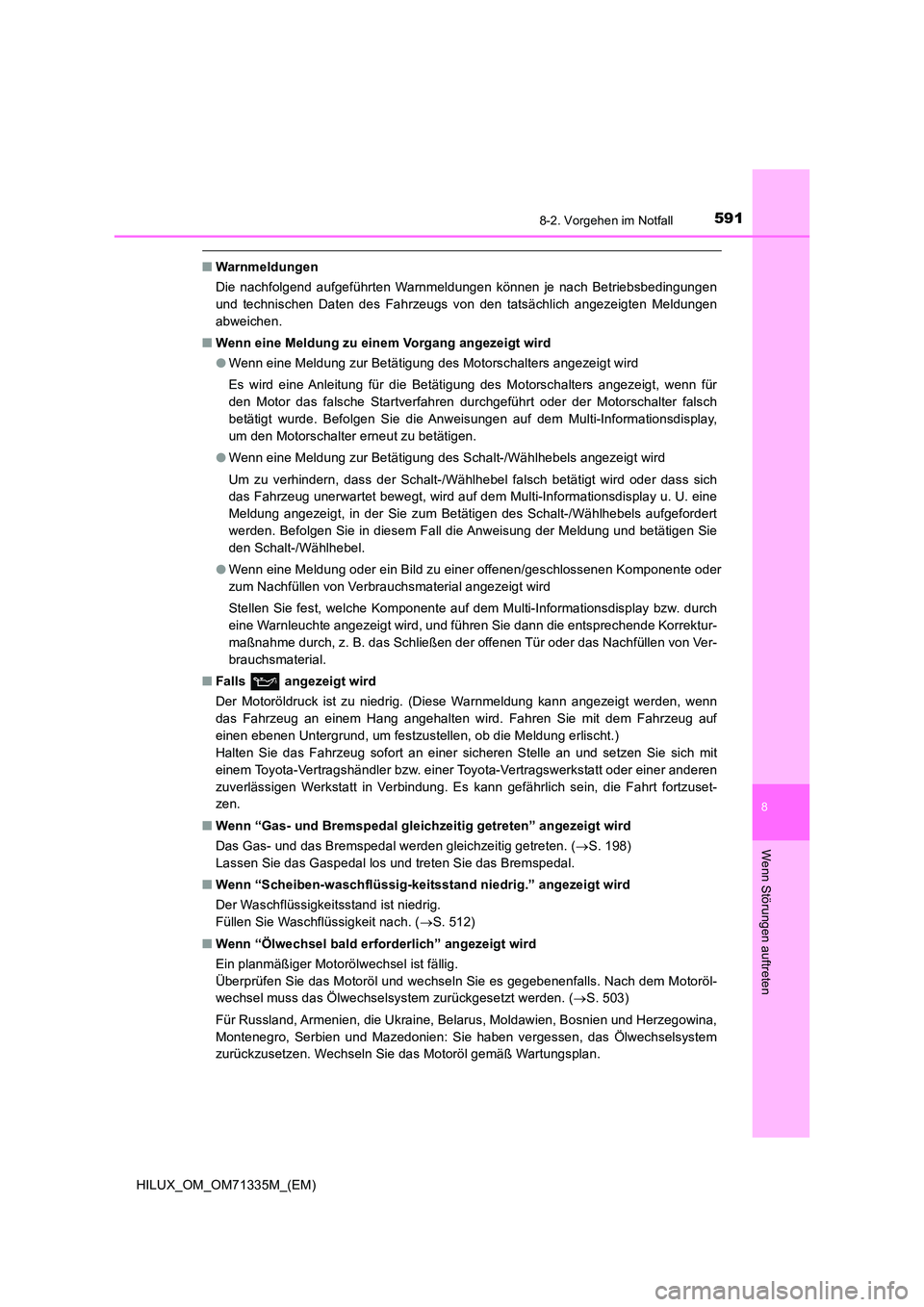

QWarnmeldungen
Die nachfolgend aufgeführten Warnmeldungen können je nach Betriebsbedingungen
und technischen Daten des Fahrzeugs von den tatsächlich angezeigten Meldungen
abweichen.
Q Wenn eine Meldung zu einem Vorgang angezeigt wird
O Wenn eine Meldung zur Betätigung des Motorschalters angezeigt wird
Es wird eine Anleitung für die Betätigung des Motorschalters angezeigt, wenn für
den Motor das falsche Startverfahren durchgeführt oder der Motorschalter falsch
betätigt wurde. Befolgen Sie die Anweisungen auf dem Multi-Informationsdisplay,
um den Motorschalter erneut zu betätigen.
O Wenn eine Meldung zur Betätigung des Schalt-/Wählhebels angezeigt wird
Um zu verhindern, dass der Schalt-/Wählhebel falsch betätigt wird oder dass sich
das Fahrzeug unerwartet bewegt, wird auf dem Multi-Informationsdisplay u. U. eine
Meldung angezeigt, in der Sie zum Betätigen des Schalt-/Wählhebels aufgefordert
werden. Befolgen Sie in diesem Fall die Anweisung der Meldung und betätigen Sie
den Schalt-/Wählhebel.
O Wenn eine Meldung oder ein Bild zu einer offenen/geschlossenen Komponente oder
zum Nachfüllen von Verbrauchsmaterial angezeigt wird
Stellen Sie fest, welche Komponente auf dem Multi-Informationsdisplay bzw. durch
eine Warnleuchte angezeigt wird, und führen Sie dann die entsprechende Korrektur-
maßnahme durch, z. B. das Schließen der offenen Tür oder das Nachfüllen von Ver-
brauchsmaterial.
Q Falls angezeigt wird
Der Motoröldruck ist zu niedrig. (Diese Warnmeldung kann angezeigt werden, wenn
das Fahrzeug an einem Hang angehalten wird. Fahren Sie mit dem Fahrzeug auf
einen ebenen Untergrund, um festzustellen, ob die Meldung erlischt.)
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
Q Wenn “Gas- und Bremspedal gleichzeitig getreten” angezeigt wird
Das Gas- und das Bremspedal werden gleichzeitig getreten. ( S. 198)
Lassen Sie das Gaspedal los und treten Sie das Bremspedal.
Q Wenn “Scheiben-waschflüssig-keitsstand niedrig.” angezeigt wird
Der Waschflüssigkeitsstand ist niedrig.
Füllen Sie Waschflüssigkeit nach. ( S. 512)
Q Wenn “Ölwechsel bald erforderlich” angezeigt wird
Ein planmäßiger Motorölwechsel ist fällig.
Überprüfen Sie das Motoröl und wechseln Sie es gegebenenfalls. Nach dem Motoröl-
wechsel muss das Ölwechselsystem zurückgesetzt werden. ( S. 503)
Für Russland, Armenien, die Ukraine, Belarus, Moldawien, Bosnien und Herzegowina,
Montenegro, Serbien und Mazedonien: Sie haben vergessen, das Ölwechselsystem
zurückzusetzen. Wechseln Sie das Motoröl gemäß Wartungsplan.

5948-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

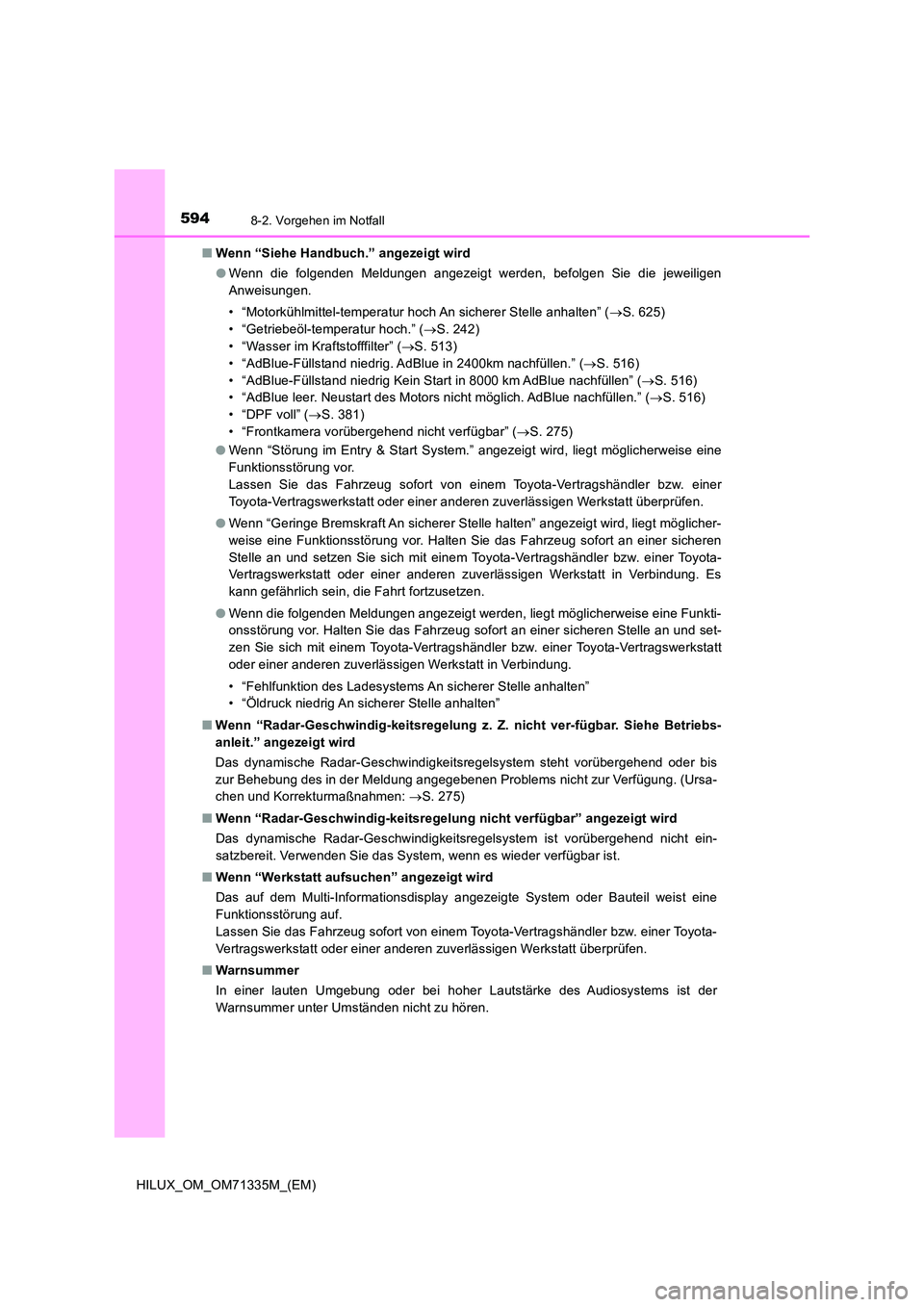

Q Wenn “Siehe Handbuch.” angezeigt wird
O Wenn die folgenden Meldungen angezeigt werden, befolgen Sie die jeweiligen
Anweisungen.
• “Motorkühlmittel-temperatur hoch An sicherer Stelle anhalten” ( S. 625)
• “Getriebeöl-temperatur hoch.” ( S. 242)
• “Wasser im Kraftstofffilter” ( S. 513)
• “AdBlue-Füllstand niedrig. AdBlue in 2400km nachfüllen.” ( S. 516)
• “AdBlue-Füllstand niedrig Kein Start in 8000 km AdBlue nachfüllen” ( S. 516)
• “AdBlue leer. Neustart des Motors nicht möglich. AdBlue nachfüllen.” ( S. 516)
• “DPF voll” ( S. 381)
• “Frontkamera vorübergehend nicht verfügbar” ( S. 275)
O Wenn “Störung im Entry & Start System.” angezeigt wird, liegt möglicherweise eine
Funktionsstörung vor.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
O Wenn “Geringe Bremskraft An sicherer Stelle halten” angezeigt wird, liegt möglicher-
weise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung. Es
kann gefährlich sein, die Fahrt fortzusetzen.
O Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-
onsstörung vor. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
• “Fehlfunktion des Ladesystems An sicherer Stelle anhalten”
• “Öldruck niedrig An sicherer Stelle anhalten”
Q Wenn “Radar-Geschwindig-keitsregelung z. Z. nicht ver-fügbar. Siehe Betriebs-
anleit.” angezeigt wird
Das dynamische Radar-Geschwindigkeitsregelsystem steht vorübergehend oder bis
zur Behebung des in der Meldung angegebenen Problems nicht zur Verfügung. (Ursa-
chen und Korrekturmaßnahmen: S. 275)
Q Wenn “Radar-Geschwindig-keitsregelung nicht verfügbar” angezeigt wird
Das dynamische Radar-Geschwindigkeitsregelsystem ist vorübergehend nicht ein-
satzbereit. Verwenden Sie das System, wenn es wieder verfügbar ist.
Q Wenn “Werkstatt aufsuchen” angezeigt wird
Das auf dem Multi-Informationsdisplay angezeigte System oder Bauteil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Q Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der
Warnsummer unter Umständen nicht zu hören.

5958-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

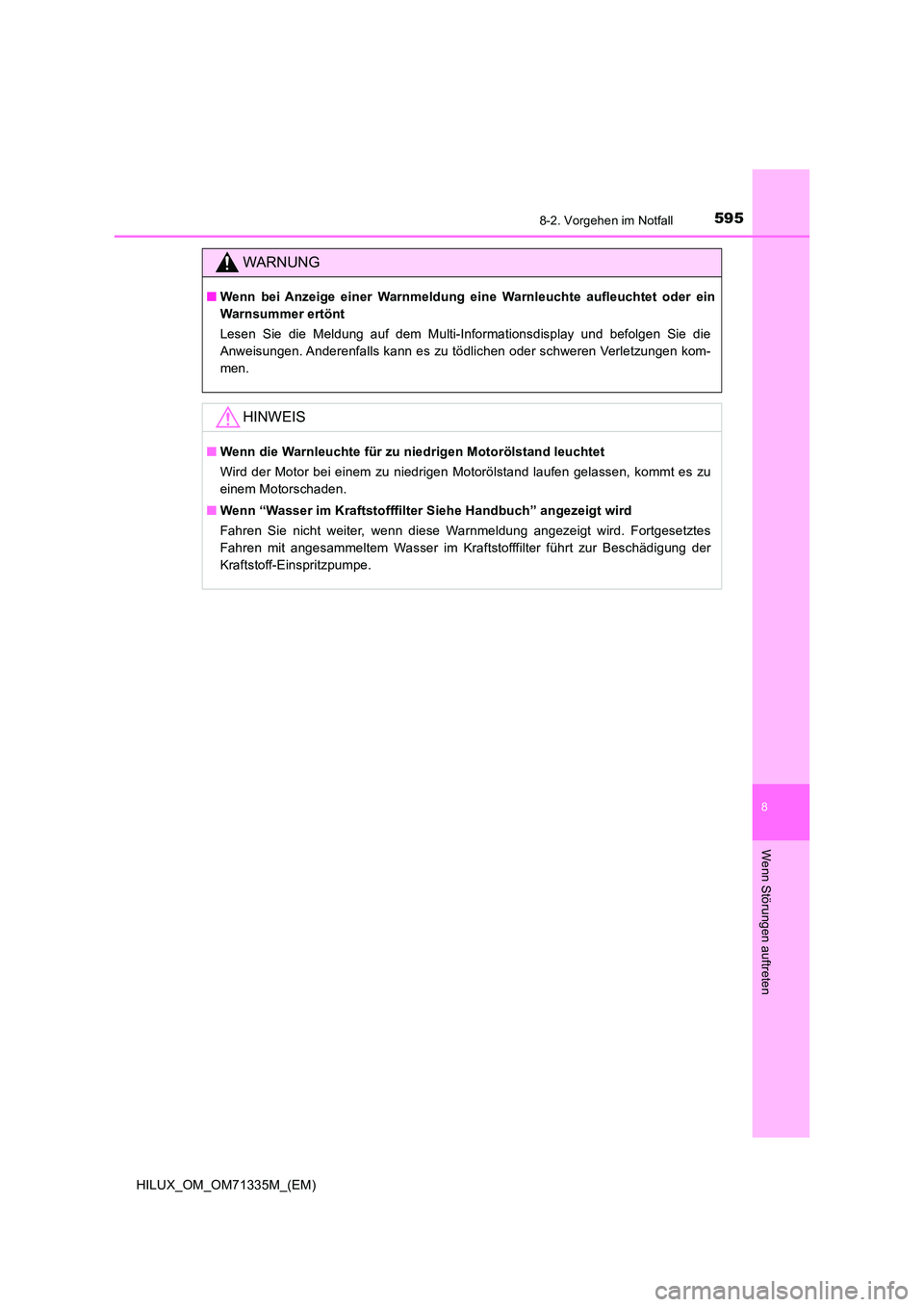

WARNUNG
QWenn bei Anzeige einer Warnmeldung eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Lesen Sie die Meldung auf dem Multi-Informationsdisplay und befolgen Sie die
Anweisungen. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kom-
men.
HINWEIS
Q Wenn die Warnleuchte für zu niedrigen Motorölstand leuchtet
Wird der Motor bei einem zu niedrigen Motorölstand laufen gelassen, kommt es zu
einem Motorschaden.
Q Wenn “Wasser im Kraftstofffilter Siehe Handbuch” angezeigt wird
Fahren Sie nicht weiter, wenn diese Warnmeldung angezeigt wird. Fortgesetztes
Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur Beschädigung der
Kraftstoff-Einspritzpumpe.

6168-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

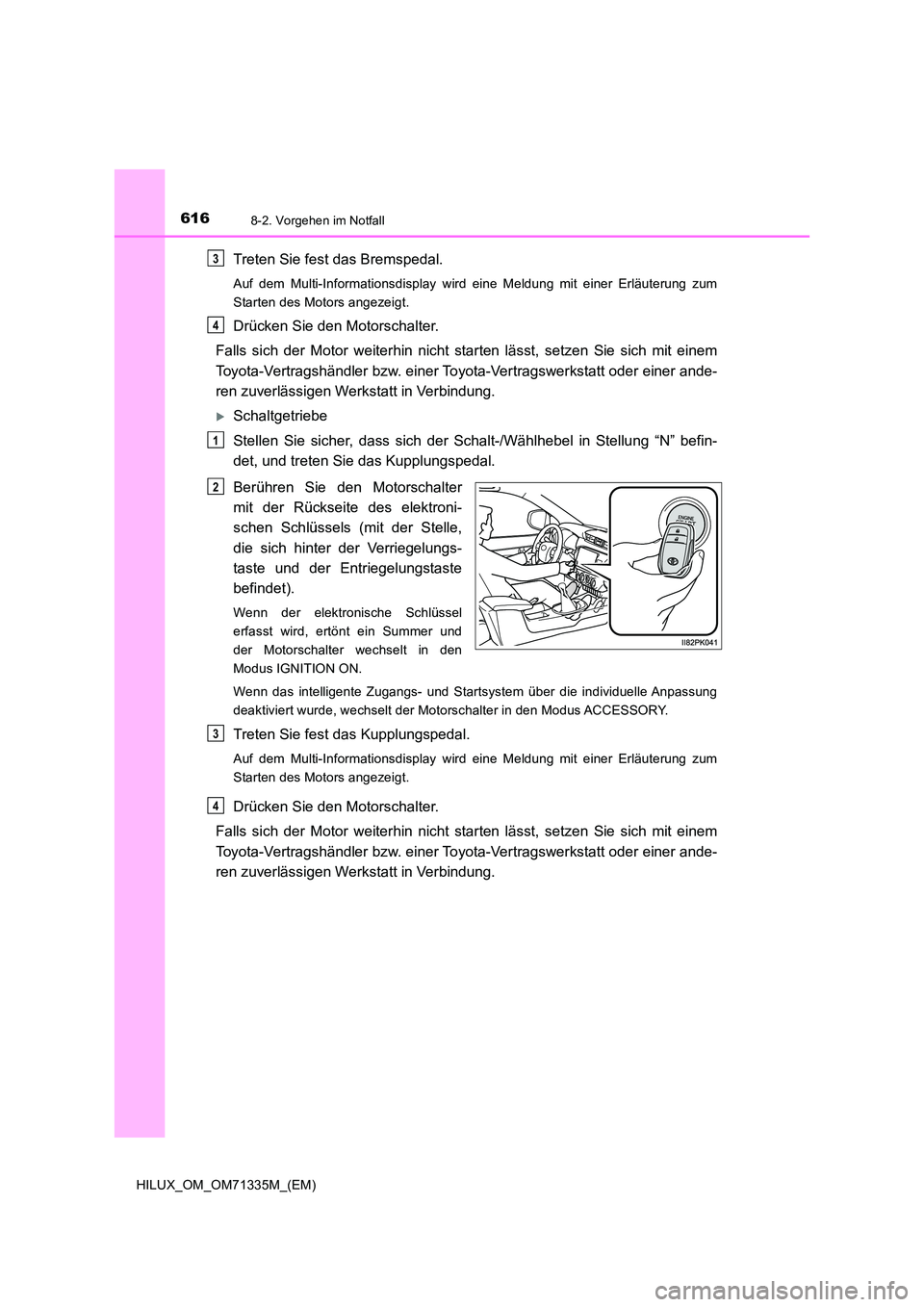

Treten Sie fest das Bremspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
Schaltgetriebe
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” befin-
det, und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Rückseite des elektroni-
schen Schlüssels (mit der Stelle,
die sich hinter der Verriegelungs-
taste und der Entriegelungstaste
befindet).
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Treten Sie fest das Kupplungspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
3
4
1
2
3
4

6258-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

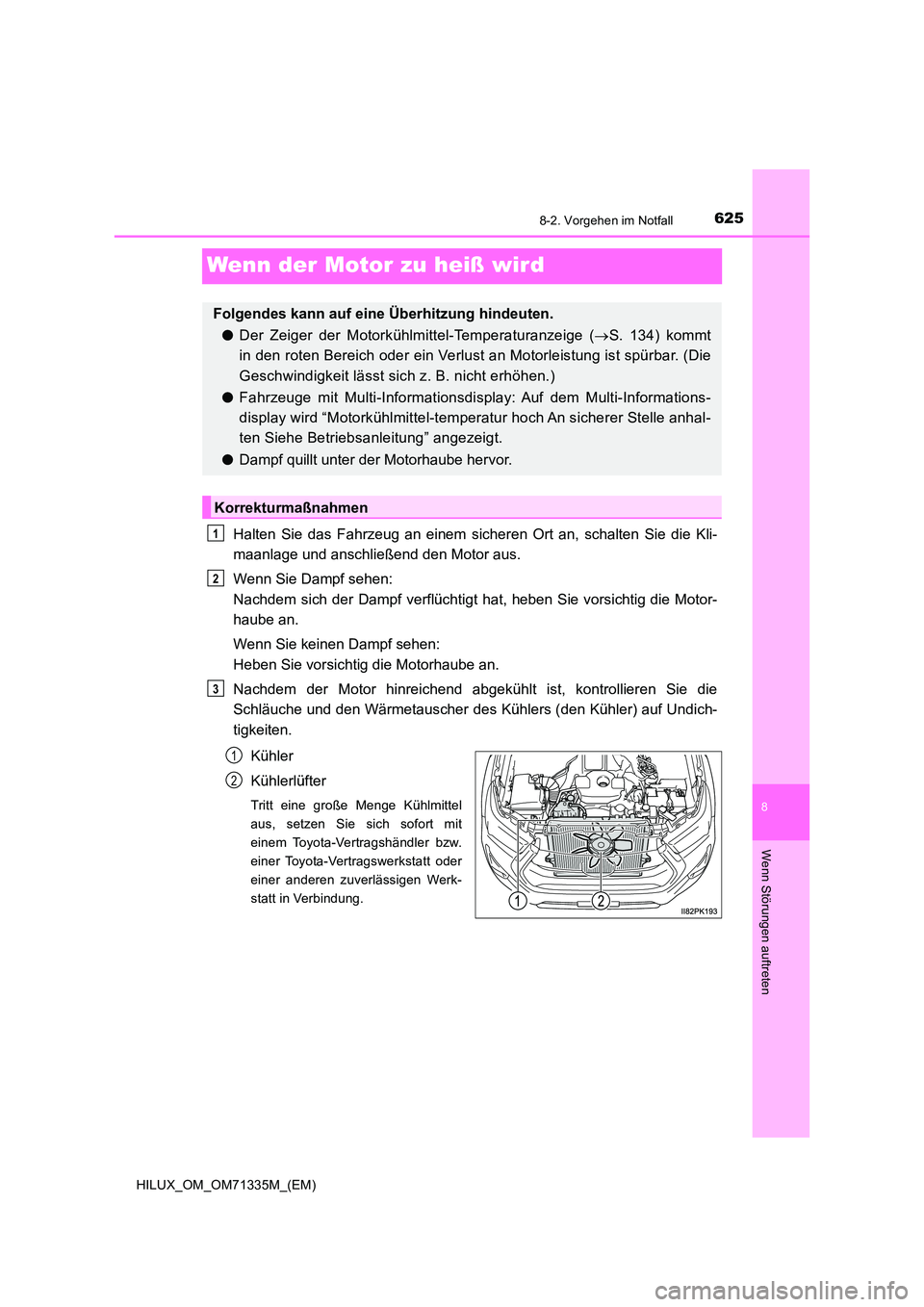

Wenn der Motor zu heiß wird
Halten Sie das Fahrzeug an einem sicheren Ort an, schalten Sie die Kli-
maanlage und anschließend den Motor aus.
Wenn Sie Dampf sehen:
Nachdem sich der Dampf verflüchtigt hat, heben Sie vorsichtig die Motor-
haube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Nachdem der Motor hinreichend abgekühlt ist, kontrollieren Sie die
Schläuche und den Wärmetauscher des Kühlers (den Kühler) auf Undich-
tigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel
aus, setzen Sie sich sofort mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Folgendes kann auf eine Überhitzung hindeuten.
O Der Zeiger der Motorkühlmittel-Temperaturanzeige (S. 134) kommt
in den roten Bereich oder ein Verlust an Motorleistung ist spürbar. (Die
Geschwindigkeit lässt sich z. B. nicht erhöhen.)
O Fahrzeuge mit Multi-Informationsdisplay: Auf dem Multi-Informations-
display wird “Motorkühlmittel-temperatur hoch An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” angezeigt.
O Dampf quillt unter der Motorhaube hervor.
Korrekturmaßnahmen
1
2
3
1
2

6318-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

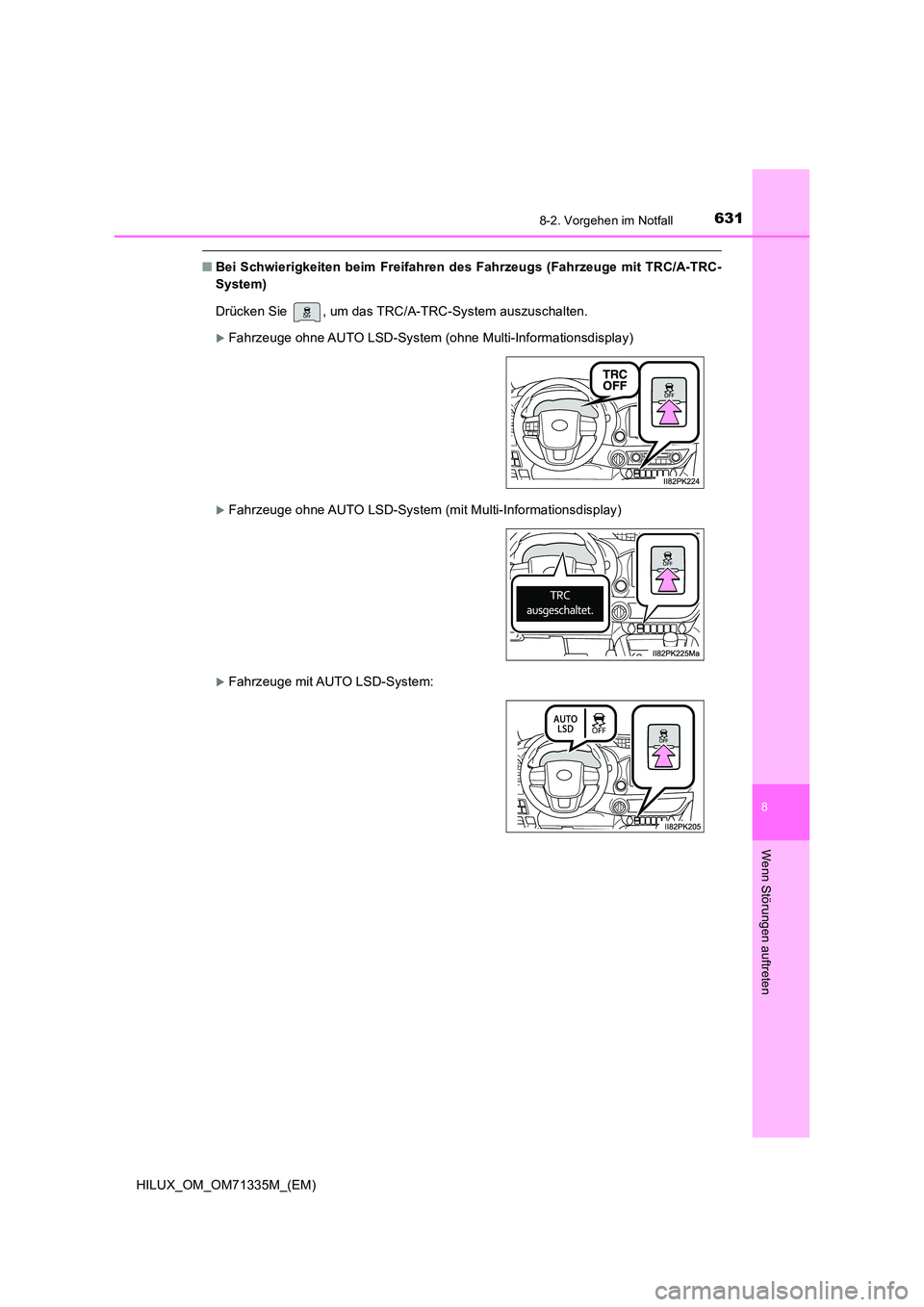

QBei Schwierigkeiten beim Freifahren des Fahrzeugs (Fahrzeuge mit TRC/A-TRC-
System)
Drücken Sie , um das TRC/A-TRC-System auszuschalten.
Fahrzeuge ohne AUTO LSD-System (ohne Multi-Informationsdisplay)
Fahrzeuge ohne AUTO LSD-System (mit Multi-Informationsdisplay)
Fahrzeuge mit AUTO LSD-System:

6619-2. Persönliche Einstellungen
HILUX_OM_OM71335M_(EM)
9
Technische Daten des Fahrzeugs

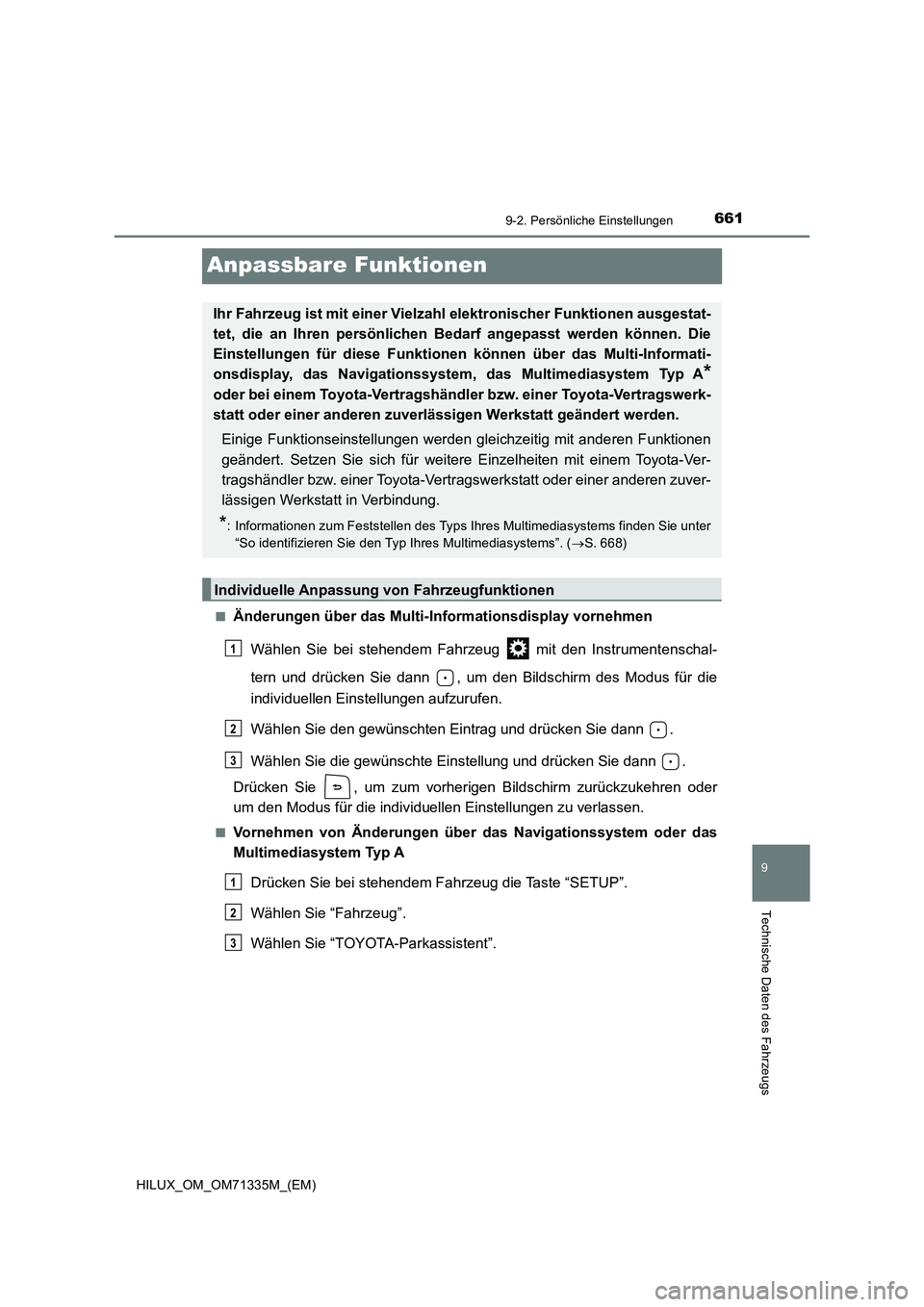

Anpassbare Funktionen
QÄnderungen über das Multi-Informationsdisplay vornehmen
Wählen Sie bei stehendem Fahrzeug mit den Instrumentenschal-
tern und drücken Sie dann , um den Bildschirm des Modus für die
individuellen Einstellungen aufzurufen.
Wählen Sie den gewünschten Eintrag und drücken Sie dann .
Wählen Sie die gewünschte Einstellung und drücken Sie dann .
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren oder
um den Modus für die individuellen Einstellungen zu verlassen.
QVornehmen von Änderungen über das Navigationssystem oder das
Multimediasystem Typ A
Drücken Sie bei stehendem Fahrzeug die Taste “SETUP”.
Wählen Sie “Fahrzeug”.
Wählen Sie “TOYOTA-Parkassistent”.
Ihr Fahrzeug ist mit einer Vielzahl elektronischer Funktionen ausgestat-
tet, die an Ihren persönlichen Bedarf angepasst werden können. Die
Einstellungen für diese Funktionen können über das Multi-Informati-
onsdisplay, das Navigationssystem, das Multimediasystem Typ A
*
oder bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt geändert werden.
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen
geändert. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
*: Informationen zum Feststellen des Typs Ihres Multimediasystems finden Sie unter
“So identifizieren Sie den Typ Ihres Multimediasystems”. (S. 668)
Individuelle Anpassung von Fahrzeugfunktionen
1
2
3
1
2
3
