2022 TOYOTA COROLLA CROSS sensor

• Den aktiva farthållaren med radar från0 km/tim är inte aktiverad
• ABS, VSC, TRC, PCS och PKSB är inte aktiva
• Bilen är inte på en brant sluttning
• VSC och TRC är inte avstängda
Om assistansen inte kan startas ska du
läsa meddelandet som visas på
ljudsystemdisplayen (→Sid. 244)
Advanced Park, vägledningsskärmar
Vägledningsskärmar visas på
ljudsystemets skärm.
Vägledningsskärm (När assistansen börjar)
AAvsedd parkeringsyta (blå)
BVisning av meddelande
CKnapp för ändring av typ av
parkering
Om flera knappar visas skiljer sig
funktionerna enligt följande,
beroende på knappens tillstånd.
eller: Ändra till en annan
plats att parkera på.
eller: Välj den aktuella
parkeringsplatsen.
: Välj för att ändra till funktionen
för fickparkering
: Välj för att ändra till vinkelrät
parkering (framåt/backa)
D“MODE”-knappVälj för att växla mellan minnesfunktio-
nen och funktionen för vinkelrät parke-
ring och fickparkering. (→
Sid. 238)
E“Start”-knapp
Välj för att starta parkeringshjälpen
FKnapp för ändring av riktning vid
vinkelrät parkering
Välj för att växla mellan funktionen
för parkering (framåt) och funktionen
för parkering (backa)
: Ändra funktionen för vinkelrät
parkering (framåt)
: Ändra funktionen för vinkelrät
parkering (backa)
GKnapp för anpassad inställning
Välj så att inställningsskärmen till
Advanced Park visas. (→Sid. 243)
HRegistreringsknapp
Välj för att börja registrera en
parkeringsplats.
Guidningsskärm (vid backning)
AFunktionssymbol
Visas när Advanced Park är aktiverat.
BHjälplinjer (gul och röd)
Visar punkter från mitten på främre
eller bakre stötfångarens kant till
avsett stoppläge (gul)* och cirka
0,3 m (röd) från bilen.
CFlytta symbolen för varning för
föremål
DDisplay för styrning av nödbromsning“BRAKE!” visas.
EToyota parkeringssensor, display
→Sid. 196
*Den gula sidolinjen visas inte när
stoppläget är minst cirka 2,5 m från bilen.
4.5 Använda körstödssystemen
229
4
Körning

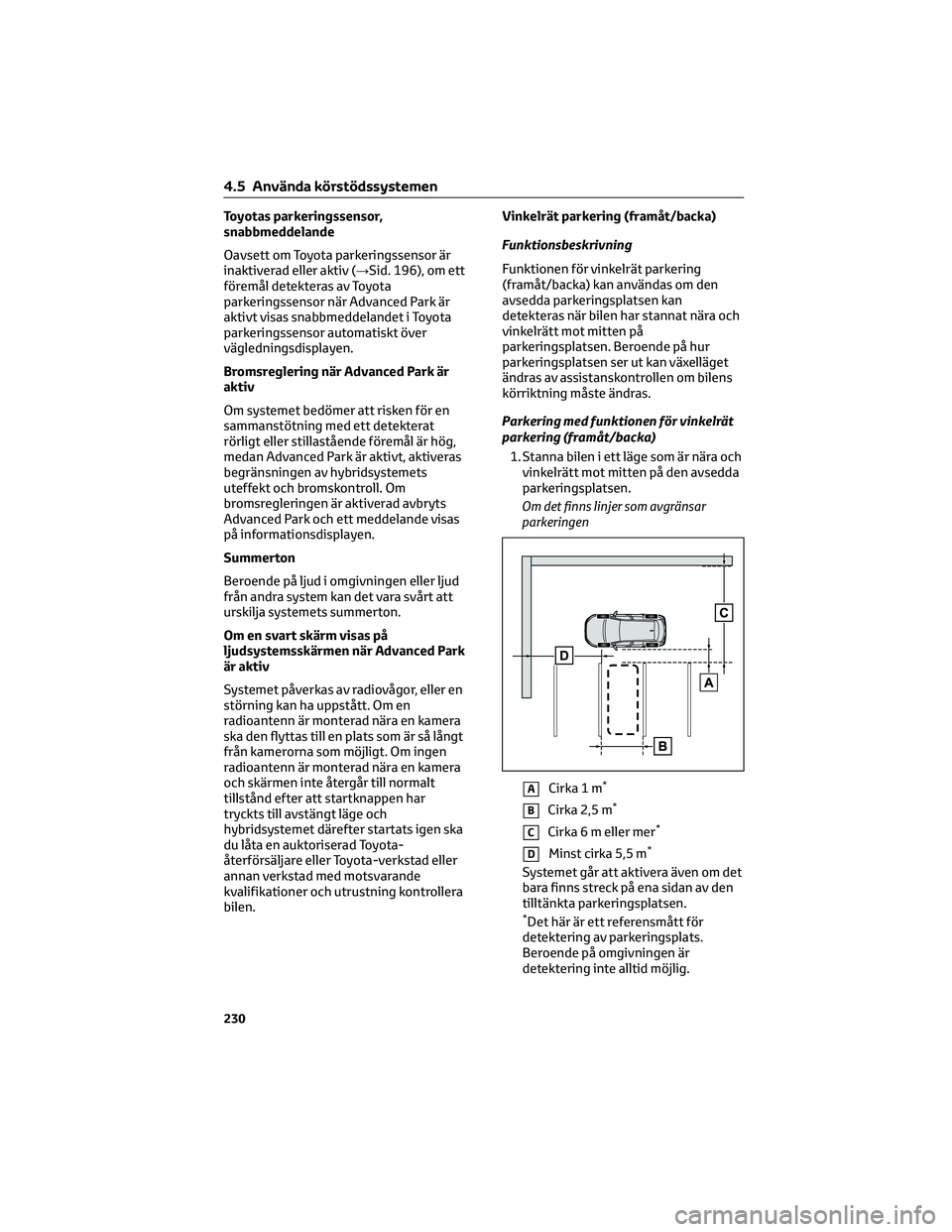

Toyotas parkeringssensor,
snabbmeddelande
Oavsett om Toyota parkeringssensor är
inaktiverad eller aktiv (→Sid. 196), om ett
föremål detekteras av Toyota
parkeringssensor när Advanced Park är
aktivt visas snabbmeddelandet i Toyota
parkeringssensor automatiskt över
vägledningsdisplayen.
Bromsreglering när Advanced Park är
aktiv
Om systemet bedömer att risken för en
sammanstötning med ett detekterat
rörligt eller stillastående föremål är hög,
medan Advanced Park är aktivt, aktiveras
begränsningen av hybridsystemets
uteffekt och bromskontroll. Om
bromsregleringen är aktiverad avbryts
Advanced Park och ett meddelande visas
på informationsdisplayen.
Summerton
Beroende på ljud i omgivningen eller ljud
från andra system kan det vara svårt att
urskilja systemets summerton.
Om en svart skärm visas på
ljudsystemsskärmen när Advanced Park
är aktiv
Systemet påverkas av radiovågor, eller en
störning kan ha uppstått. Om en
radioantenn är monterad nära en kamera
ska den flyttas till en plats som är så långt
från kamerorna som möjligt. Om ingen
radioantenn är monterad nära en kamera
och skärmen inte återgår till normalt
tillstånd efter att startknappen har
tryckts till avstängt läge och
hybridsystemet därefter startats igen ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera
bilen.Vinkelrät parkering (framåt/backa)
Funktionsbeskrivning
Funktionen för vinkelrät parkering
(framåt/backa) kan användas om den
avsedda parkeringsplatsen kan
detekteras när bilen har stannat nära och
vinkelrätt mot mitten på
parkeringsplatsen. Beroende på hur
parkeringsplatsen ser ut kan växelläget
ändras av assistanskontrollen om bilens
körriktning måste ändras.
Parkering med funktionen för vinkelrät
parkering (framåt/backa)
1. Stanna bilen i ett läge som är nära och
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 2,5 m*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet går att aktivera även om det
bara finns streck på ena sidan av den
tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
4.5 Använda körstödssystemen
230

Situationer när funktionen för
utkörning från vinkelrät parkering
(framåt/backa) inte fungerar
I situationer som följande aktiveras inte
funktionen för utkörning från vinkelrät
parkering (framåt/backa):
• När ett fordon som väntar på att
parkera befinner sig i riktningen för
utkörning
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sensorn, eller hörnsensor
Fickparkering med Advanced Park
Funktionsbeskrivning
Funktionen för fickparkering kan
användas om den avsedda
parkeringsplatsen kan detekteras när
bilen har stannat nära och i linje med
parkeringsplatsens mittpunkt. Beroende
på hur parkeringsplatsen ser ut kan
växelläget ändras av assistanskontrollen
om bilens körriktning måste ändras.Parkering med funktionen för
fickparkering
1. Stanna bilen i linje nära mitten på den
avsedda parkeringsplatsen.
Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 5 till 6 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
4.5 Använda körstödssystemen
234

Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
→Sid. 232
Utkörning från fickparkering
Använd bara funktionen för utkörning
från fickparkering när du ska köra ut från
en fickparkering. Om parkeringshjälpen
startas oavsiktligt ska du trampa ned
bromspedalen och stanna bilen. Tryck
sedan på huvudreglaget till Advanced
Park för att stänga av parkeringshjälpen.
Situationer när funktionen för
utkörning från parkeringsficka inte
kommer att fungera
I situationer som följande aktiveras inte
funktionen för utkörning från
parkeringsficka:
• När fordon väntar vid trafikljus i
utkörningsriktningen
• När ett fordon har stannat i området
bakom där bilen ska köra ut• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sidosensorn
• När bilen har parkerats på en kantsten
och en sidosensor detekterar vägytan.
• När ett fordon inte är parkerat framför
bilen.
• När utrymmet mellan bilens framparti
och ett parkerat fordon är för stort
Advanced Park, minnesfunktion
Funktionsbeskrivning
Minnesfunktionen kan användas för
parkering på en tidigare registrerad
parkeringsplats, även om det inte finns
linjer runt parkeringsrutan eller fordon
som är parkerade bredvid.
Upp till 3 parkeringsplatser kan
registreras.
4.5 Använda körstödssystemen
238

Om “Obstacle detected” visas
Eftersom ett rörligt eller stillastående
föremål som kan sammanstöta med din
bil har detekterats aktiveras
hybridsystemets uteffektskontroll/
bromskontroll i syfte att stänga av
Advanced Park.
Kontrollera området runt bilen. Välj
knappen "Start" på ljudsystemdisplayen
för att återuppta assistansen.
Om “Unable to find necessary mark to
register as parking space” visas
Det här meddelandet visas när
väljs
vid en parkeringsplats som inte kan
detekteras.
Använd systemet vid en parkeringsplats
där skillnader i vägytan kan kännas av.
(→Sid. 238)
4.5.17 Safe Exit Assist*
*I förekommande fall
Safe Exit Assist är ett system som
använder radarsensorer på bakre
stötfångarens insida för att hjälpa
passagerarna bedöma om ett fordon eller
cykel som närmar sig kan kollidera med
en dörr som öppnas, eller stänga av
dörröppningen för att minska risken för
kollision.
VARNING!
Säkerhetsanvisningar vid användning
av systemet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och ha alltid uppsikt
över omgivningen.
• Safe Exit Assist är ett
kompletterande system som, när
bilen stannar, informerar
passagerarna om fordon och
cyklister som närmar sig. Att förlita
sig alltför mycket på detta system,
som inte enskilt kan användas till att
bedöma säkerheten, kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
VARNING!(Fortsättning)
I vissa situationer fungerar det här
systemet eventuellt inte fullt ut.
Passagerarna måste därför göra en
visuell kontroll avseende säkerheten,
direkt och med hjälp av speglarna.
Systemkomponenter
AInformationsdisplay
Aktivera/inaktivera Safe Exit Assist.
Om systemet bedömer att
sannolikheten för en
sammanstötning med en dörr är hög
visas dörren ifråga på
informationsdisplayen. Om en dörr
öppnas när indikatorn i
ytterbackspegeln lyser hörs en
summerton som varning.
BYtterbackspeglar, kontrollampor
Om ett fordon eller en cykel som kan
komma att kollidera med en öppen
dörr (förutom bakluckan) detekteras,
tänds indikatorn på ytterbackspegeln
på den detekterade sidan. Om en dörr
på den detekterade sidan är öppen
blinkar indikeringen på
ytterbackspegeln.
CFörarstödsystem, indikering
Tänds när Safe Exit Assist stängs av.
Nu visas “Safe Exit Assist OFF” på
informationsdisplayen.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
4.5 Använda körstödssystemen
245
4
Körning

Summerton
Summertonen kan ibland vara svår att
höra om ljudanläggningens volym är hög
eller om omgivningen är bullrig.
Specialanpassning
Vissa funktioner kan specialanpassas.
(→Sid. 390)
VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till Safe Exit Assist är
monterade bekom bakre stötfångarens
vänstra respektive högra sida.
Observera följande för att säkerställa
att Safe Exit Assist kan fungera korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena.
Om en sensor eller den omgivande
ytan på bakre stötfångaren är
smutsig eller snötäckt kommer Safe
Exit Assist eventuellt inte att fungera
och ett varningsmeddelande visas. Ta
i så fall bort smuts eller snö och kör
bilen med alla
driftsförutsättningarna för
SEA-funktionen uppfyllda i cirka
10 minuter. Om
varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt. Låt
din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller
bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
4.5 Använda körstödssystemen
246

Aktivera/inaktivera Safe Exit Assist
Safe Exit Assist kan aktiveras/inaktiveras på
på informationsdisplayen. (→Sid. 397)
När Safe Exit Assist är avstängd tänds kontrollampan till förarstödsinformation. Nu visas
“Safe Exit Assist OFF” på informationsdisplayen. Safe Exit Assist aktiveras varje gång
startknappen trycks till tändningsläge.
Föremål som kan detekteras av Safe Exit Assist
När Safe Exit Assist detekterar bakomvarande fordon eller cyklar bakom bilen med den
bakre sidosensorn informeras bilens passagerare med en indikering i ytterbackspegeln, en
summerton och informationsdisplayen.
AEtt fordon eller en cykel som bedöms
ha hög risk att sammanstöta med en
dörr (utom bakluckan) när den
öppnas
Detekteringsområden för Safe Exit Assist
Områden där fordon kan kännas av beskrivs nedan.
ACirka 45 meter från framdörren och
bakåt*
*Ju snabbare ett fordon eller en cykel närmar sig blir avståndet vid vilket en indikering i en
ytterbackspegel tänds eller blinkar längre.
4.5 Använda körstödssystemen
247
4
Körning

Safe Exit Assist aktiveras när
Safe Exit Assist aktiveras när samtliga
nedanstående förutsättningar uppfylls:
•
När högst 3 minuter har gått sedan
hybridsystemet stängdes av, eller högst
3 minuter sedan en dörr öppnades och
någon steg in i bilen (tiden när drift är
möjlig funktionstid kan förlängas om en
dörr öppnas eller stängs)
• Safe Exit Assist är aktivt
• Bilen är stillastående.
• Växelspaken är i ett annat läge än R.
Safe Exit Assist detekterar ett fordon
när
Safe Exit Assist detekterar ett fordon
som befinner sig i detekteringsområdet i
följande situationer:
• När bilen stannar och ett fordon eller
en cykel som körs parallellt med din bil
närmar sig inom området där en dörr
öppnas (utom bakluckan)
Förhållanden när systemet inte känner
av ett fordon
• Safe Exit Assist detekterar inte
följande föremål, fordon och cyklar:
– Fordon eller cyklar som närmar sig
långsamt
– Fordon eller cyklar som bedöms ha
låg risk att sammanstöta med en
dörr (förutom bakluckan) när den
öppnas
– Fordon eller cyklar som närmar sig
direkt bakifrån
– Fordon eller cyklar som närmar sig
direkt framifrån
– Räcken, väggar, skyltar, parkerade
fordon och andra stillastående
föremål
– Djur, etc.
• I situationer som följande aktiveras
inte Safe Exit Assist:
–
När minst 3 minuter har gått sedan
motorn stängdes av (tiden när
funktionen kan fungera kan förlängas
om en dörr öppnas eller stängs)
– När bilen inte är helt stillaståendeFörutsättningar när systemet
eventuellt inte fungerar korrekt
• Safe Exit Assist detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
– När sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc
– När bilen stannas på en våt väg, t.ex.
i en vattenpöl, i ostadigt väder, t.ex.
skyfall, snö eller dimma.
– När ett fordon eller en cykel närmar
sig bakom ett parkerat fordon
– När ett fordon eller en cykel som
närmar sig plötsligt byter riktning
– Omedelbart efter att ett fordon eller
en cykel kommer i rörelse
– När bakluckan är öppen
– När en cykelhållare, ramp eller annat
tillbehör är monterat bakpå bilen
– När ett parkerat fordon, vägg, skylt,
person eller annat stationärt
föremål är bakom bilen
– När bilen har stannat där vägen är
vinklad
– När ett fordon färdas nära ett annat
fordon eller en cykel som närmar sig
– När ett fordon eller en cykel närmar
sig som färdas längs ett stationärt
föremål, t.ex. en vägg eller en skylt
– När ett fordon eller en cykel närmar
sig med hög fart
– När bilen bogserar ett annat fordon
– När bilen stannar på en brant
sluttning
– När bilen stannar i en kurva eller vid
slutet av en kurva
• Tillfällen när Safe Exit Assist i onödan
detekterar ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– När ett fordon eller en cykel närmar
sig bakom bilen i en vinkel
– När bilen har stannat där vägen är
vinklad
4.5 Använda körstödssystemen
248
