Varsellampe Varsellampe/detaljer/handlinger
(blinker eller lyser)PCS-varsellampe (utstyrsavhengig)
Hvis en varsellyd høres samtidig:
Indikerer at en funksjonsfeil har oppstått i PCS-systemet
(Pre-Collision-systemet)
Få bilen kontrollert av en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted umid-
delbart.
Når en varsellyd ikke høres:
Indikerer at PCS (Pre-Collision-system) er midlertidig utilgjengelig.
Korrigerende tiltak kan være nødvendig.
Følg instruksjonene som vises i multiinformasjonsdisplayet.
(→s. 229,s. 425)
Hvis PCS (Pre-Collision-system) eller VSC (stabilitetskontroll) er
deaktivert, vil PCS-varsellampen lyse.
→s. 240
(Blinker)Indikatorlampe for aktiv bremseholdfunksjon
Varsler om en feil i bremseholdfunksjonen
Få bilen kontrollert av en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted umid-
delbart.
*2
(Blinker)Indikatorlampe for parkeringsbrems (varsellyd)
Det kan hende at parkeringsbremsen ikke er helt aktivert eller
frigjort
Trykk på parkeringsbremsbryteren igjen.
Denne lampen tennes når parkeringsbremsen ikke er frigjort. Hvis
lampen slukkes etter at parkeringsbremsen er frigjort, fungerer
systemet normalt.
Varsellampe for lavt drivstoffnivå
Lyser når resterende drivstoffmengde er 6,4 l eller mindre
Fyll på drivstoff.
*3
Varsellampe for førerens og forsetepassasjerens sikkerhetsbel-
ter (varsellyd)
Varsler føreren og/eller forsetepassasjeren om at sikkerhetsbeltet
må festes.
Fest sikkerhetsbeltet.
Hvis det sitter noen i passasjersetet foran, må forsetepassasje-
ren feste sikkerhetsbeltet for å slå av varsellampen (varselly-
den).
*3
(På midtpanelet)Varsellampe for baksetepassasjerenes sikkerhetsbelter
(varsellyd)
Varsler passasjerene i baksetet om at sikkerhetsbeltet må festes
Fest sikkerhetsbeltet.
7.2 Tiltak i en nødssituasjon
421
7
Hvis det oppstår problemer

Varsellampe Varsellampe/detaljer/handlinger

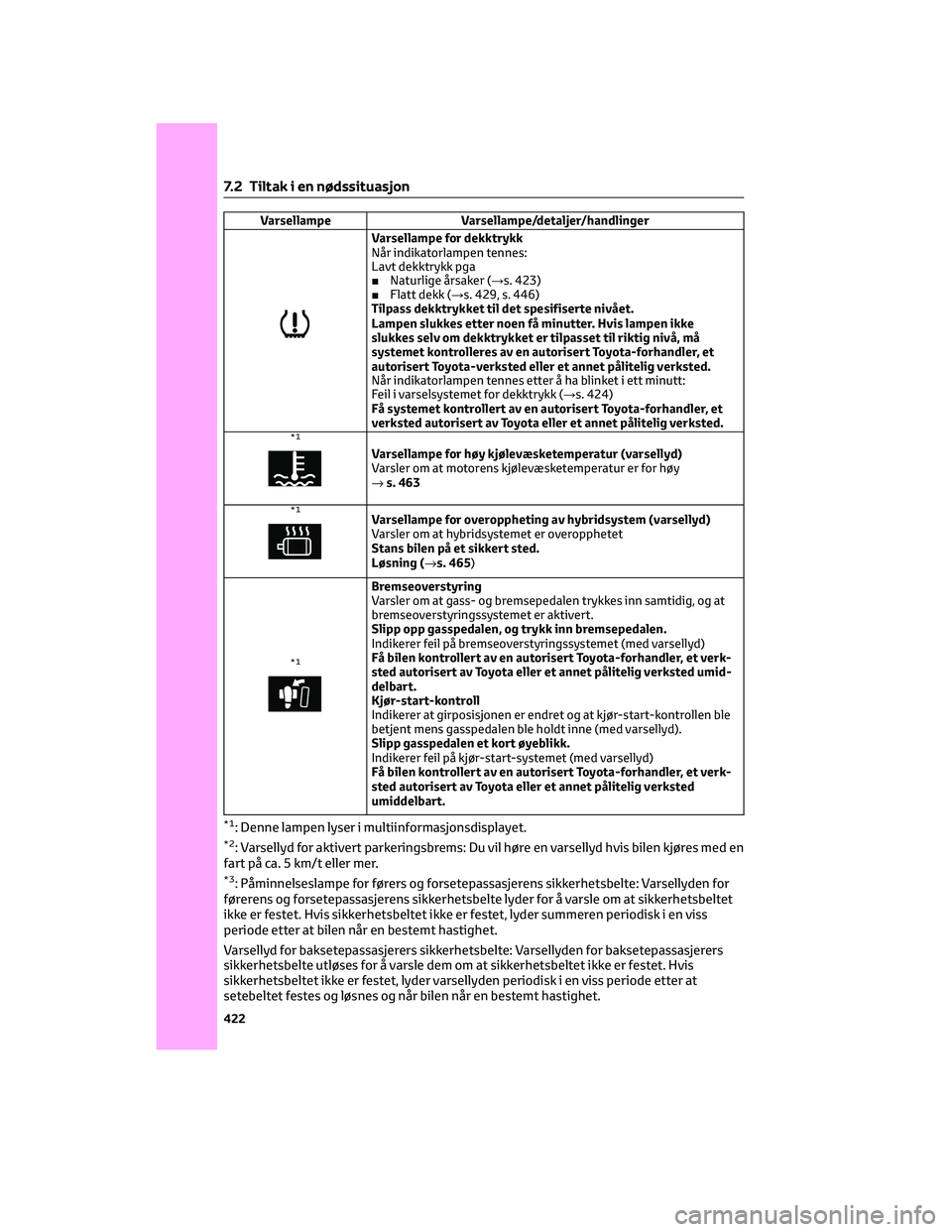

Varsellampe for dekktrykk
Når indikatorlampen tennes:
Lavt dekktrykk pga
■Naturlige årsaker (→s. 423)
■Flatt dekk (→s. 429, s. 446)
Tilpass dekktrykket til det spesifiserte nivået.
Lampen slukkes etter noen få minutter. Hvis lampen ikke
slukkes selv om dekktrykket er tilpasset til riktig nivå, må
systemet kontrolleres av en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted.
Når indikatorlampen tennes etter å ha blinket i ett minutt:
Feil i varselsystemet for dekktrykk (→s. 424)
Få systemet kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
*1
Varsellampe for høy kjølevæsketemperatur (varsellyd)
Varsler om at motorens kjølevæsketemperatur er for høy
→s. 463
*1Varsellampe for overoppheting av hybridsystem (varsellyd)
Varsler om at hybridsystemet er overopphetet
Stans bilen på et sikkert sted.
Løsning (→s. 465)
*1
Bremseoverstyring
Varsler om at gass- og bremsepedalen trykkes inn samtidig, og at
bremseoverstyringssystemet er aktivert.
Slipp opp gasspedalen, og trykk inn bremsepedalen.
Indikerer feil på bremseoverstyringssystemet (med varsellyd)
Få bilen kontrollert av en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted umid-
delbart.
Kjør-start-kontroll
Indikerer at girposisjonen er endret og at kjør-start-kontrollen ble
betjent mens gasspedalen ble holdt inne (med varsellyd).
Slipp gasspedalen et kort øyeblikk.
Indikerer feil på kjør-start-systemet (med varsellyd)
Få bilen kontrollert av en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
*1: Denne lampen lyser i multiinformasjonsdisplayet.*2: Varsellyd for aktivert parkeringsbrems: Du vil høre en varsellyd hvis bilen kjøres med en
fart på ca. 5 km/t eller mer.
*3: Påminnelseslampe for førers og forsetepassasjerens sikkerhetsbelte: Varsellyden for
førerens og forsetepassasjerens sikkerhetsbelte lyder for å varsle om at sikkerhetsbeltet
ikke er festet. Hvis sikkerhetsbeltet ikke er festet, lyder summeren periodisk i en viss
periode etter at bilen når en bestemt hastighet.
Varsellyd for baksetepassasjerers sikkerhetsbelte: Varsellyden for baksetepassasjerers
sikkerhetsbelte utløses for å varsle dem om at sikkerhetsbeltet ikke er festet. Hvis
sikkerhetsbeltet ikke er festet, lyder varsellyden periodisk i en viss periode etter at
setebeltet festes og løsnes og når bilen når en bestemt hastighet.
7.2 Tiltak i en nødssituasjon
422

OBS
For å sikre at varselsystemet for
dekktrykk fungerer skikkelig (biler
med varselsystem for dekktrykk)
Ikke monter dekk med andre
spesifikasjoner eller av andre merker.
Det kan føre til at varselsystemet for
dekktrykk ikke fungerer skikkelig.
7.2.4 Hvis en varselmelding vises
Multiinformasjonsdisplayet viser
varsler om feil i systemet, operasjoner
som ikke er riktig utført eller meldinger
om behov for vedlikehold. Utfør de
korrigerende handlingene ut fra
meldingen som vises.Multiinformasjonsdisplay
Hvis en av advarselsmeldingene vises
igjen etter at du har utført handlingene
nedenfor, må du ta kontakt med en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Meldinger og varsler
Varsellampene og varsellydene aktiveres som følger avhengig av innholdet i meldingen.
Hvis en melding angir behov for kontroll av en forhandler, må du straks få bilen kontrollert
hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
Systemvarsel-
lampeVarsellyd*Advarsel
— Lydvarsling■Indikerer en viktig situasjon, for eksempel når et
system knyttet til kjøring, har en feil, eller at det
kan oppstå farlige situasjoner dersom korrigering
ikke utføres
■Viser en situasjon som kan resultere i fare eller
skade på bilen
Tennes eller blin-
kerLydvarslingViser en viktig situasjon, for eksempel når det er
funksjonsfeil i systemet som vises i multiinforma-
sjonsdisplayet
— Lyder ikke■Viser en tilstand, for eksempel feilfunksjon i
elektriske komponenter, deres tilstand eller viser
behovet for vedlikehold
■Viser en situasjon, for eksempel når en operasjon
ikke er blitt utført riktig, eller hvordan en
operasjon skal utføres riktig
*: En varsellyd høres første gang en melding vises i multiinformasjonsdisplayet.
7.2 Tiltak i en nødssituasjon
425
7
Hvis det oppstår problemer

Varselmeldinger
Varselmeldingene forklart nedenfor kan
variere fra de faktiske meldingene i
henhold til driftsforhold og
kjøretøyspesifikasjoner.
Hvis en melding som angir at du må
besøke Toyota-forhandleren vises
Systemet eller delen som vises på
multiinformasjonsdisplayet fungerer ikke
riktig.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
umiddelbart.
Hvis en melding om betjening vises
• Hvis en melding om betjening av
gasspedalen eller bremsepedalen
vises
En varselmelding om bruk av
bremsepedalen kan vises mens
hjelpesystemer for sikker kjøring, slik
som PCS (Pre-Collision-system)
(utstyrsavhengig) eller den dynamiske
radarcruisekontrollen med
topphastighetsområde
(utstyrsavhengig), er aktivert. Hvis en
varselmelding vises, må du bremse
ned bilen eller følge instruksjonen
som vises i
multiinformasjonsdisplayet.
• En varselmelding vises når
bremseoverstyringssystemet er
aktivt. (→s. 182)
• En varselmelding vises når
kjør-start-kontrollen eller
parkeringsstøttebremsen
(utstyrsavhengig) er aktivert
(→s. 183, s. 298). Følg instruksjonene
i multiinformasjonsdisplayet.
• Hvis en melding om bruk av
tenningsbryteren vises
Instruksjoner for bruk av
tenningsbryteren vises når feil
prosedyre benyttes for oppstart av
hybridsystemet eller
tenningsbryteren brukes på feil måte.Følg instruksjonene som vises i
multiinformasjonsdisplayet for å
bruke tenningsbryteren igjen.
• Hvis en melding om girskift vises
For å hindre at feil gir velges eller at
bilen beveger seg uventet, kan det
vises en melding i
multiinformasjonsdisplayet som
krever at girspaken må flyttes. Følg i
så fall instruksjonene i meldingen og
flytt girspaken.
• Hvis en melding eller et bilde om en
åpen/lukket del eller påfylling av en
forbruksvare vises
Kontroller delen som er indikert av
multiinformasjonsdisplayet eller en
varsellampe, og utfør deretter
løsningen, slik som å lukke en åpen
dør eller fylle på en forbruksvare.
Hvis en melding om at du må se
brukerhåndboken vises
• Hvis "Engine Coolant Temperature
High." (Kjølevæsketemperatur høy)
vises, følger du instruksjonene
(→s. 463).
• Hvis følgende meldinger vises, kan det
være en feil. Stopp bilen umiddelbart
på et trygt sted, og kontakt en
autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et
annet pålitelig verksted. Fortsatt
kjøring kan være farlig.
– "Braking Power Low"
(Lav bremsekraft)
– "Charging System Malfunction"
(Feil med ladesystem)
– "Engine Oil Pressure Low."
(Lavt oljetrykk)
• Hvis følgende meldinger vises, kan det
være en feil. Få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted umiddelbart.
– "Hybrid System Malfunction"
(Feil på hydbridsystemet)
– "Check Engine" (Kontroller
motoren)
7.2 Tiltak i en nødssituasjon
426

– "Hybrid Battery System
Malfunction" (Hybridbatteri,
systemfeil)
– "Accelerator system Malfunction"
(Funksjonsfeil på gasspedalsystem)
– "Entry & Start System Malfunction"
(Start- og inngangssystemfeil)
– "Exhaust filter full" (Partikkelfilter
fullt) (→s. 328)
– "Hybrid System Stopped"
(hybridsystem har stoppet)
– "Engine Stopped" (motoren har
stoppet)
• Hvis "Low 12-Volt Battery" (Nivå lavt
på 12-voltsbatteriet) vises,
– Hvis displayet slukkes etter noen
sekunder (vises i ca. 6 sekunder):
Hold hybridsystemet i drift i mer
enn 15 minutter for å lade
12-voltsbatteriet.
– Hvis displayet ikke slukkes: Start
hybridsystemet med prosedyrene:
→s. 458
• Hvis "Maintenance required for
Traction battery cooling parts. See
owner's manual (hybridbatteriets
kjøledeler krever vedlikehold. Se
brukerhåndboken.) vises, kan filtrene
være tette, luftinntaksventilene kan
være blokkerte eller det kan være en
åpning i kanalen. Utfør derfor
følgende utbedringsprosedyre.
– Hvis ventilene og filtrene i
luftinntaket i hybridbatteriet er
skitne, utføres prosedyren på
s. 394 for å rengjøre dem.
– Hvis varselmeldingen vises dersom
ventilene og filtrene i luftinntaket i
hybridbatteriet ikke er skitne, må du
få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted umiddelbart.Hvis "Engine Oil Level Low. Add or
Replace Oil" (Lavt motoroljenivå. Fyll
på eller skift.) vises
Motoroljenivået er lavt. Kontroller
motoroljenivået, og etterfyll ved behov.
Denne meldingen kan vises når bilen har
stoppet i en helling. Flytt bilen til et flatt
underlag og sjekk om meldingen
forsvinner.
Hvis "Hybrid System Stopped. Steering
Power Low" (Hybridsystemet er
stanset. Lav styrekraft.) vises
Denne meldingen vises hvis
hybridsystemet stoppes under kjøring.
Når betjening av rattet er tyngre enn
normalt, tar du et godt tak i rattet og
dreier det med mer kraft enn vanlig.
Hvis "Hybridsystem overopphetet.
Ytelsen reduseres." vises
Denne meldingen kan vises når du kjører
under ekstreme forhold. (For eksempel
når du kjører opp en lang, bratt bakke.)
Løsning:→463
Hvis "Trykk ned bremsen når bilen har
stanset. Hybridsystemet kan
overopphetes" vises
Meldingen kan vises når gasspedalen
trykkes inn for å holde bilen når bilen er
stoppet i en oppoverbakke e.l.
Hybridsystemet kan bli overopphetet.
Slipp opp gasspedalen, og trykk inn
bremsepedalen.
Hvis "Traction battery needs to be
protected. Shift into
and restart."
(hybridbatteri må beskyttes. Skift til
for å starte på nytt) vises
Denne meldingen vises når
hybridbatteriets ladestatus har blitt
ekstremt lav fordi giret har stått i
N-stilling en viss tid. Når du betjener
bilen, sett giret i P-stilling og start
hybridsystemet på nytt.
7.2 Tiltak i en nødssituasjon
427
7
Hvis det oppstår problemer

7.2.8 Hvis den elektroniske
nøkkelen ikke fungerer som den
skal
Hvis kommunikasjonen mellom den
elektroniske nøkkelen og bilen
forstyrres (→s. 123) eller den
elektroniske nøkkelen ikke kan brukes
fordi batteriet er utladet, kan ikke
smart inngangs- og startsystemet og
fjernkontrollen brukes. I slike tilfeller
kan dørene åpnes og hybridsystemet
startes ved å følge fremgangsmåten
nedenfor.
Låse og låse opp dørene
Bruk den mekaniske nøkkelen (→s. 112)
til å utføre følgende handlinger:
1Låser alle dørene
2Lukker vinduene (vri og hold)*
3Låser opp alle dørene
4Åpner vinduene (vri og hold)*
*: Disse innstillingene må tilpasses hos en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted. (→s. 478)Starte hybridsystemet
1. Sørg for at giret er i P-stilling og trykk
inn bremsepedalen.
2. Hold siden av den elektroniske
nøkkelen med Toyota-emblemet på
mot tenningsbryteren.
Når den elektroniske nøkkelen
registreres, høres en varsellyd, og
tenningsbryteren går til ON-modus.
Når smart inngangs- og startsystem
er deaktivert i tilpasset innstilling, vil
tenningsbryteren gå til ACC-modus.
3. Trå bremsepedalen hardt inn og
kontroller at
og meldinger vises i
multiinformasjonsdisplayet.
4. Trykk på tenningsbryteren.
Hvis hybridsystemet fremdeles ikke vil
starte, kontakt en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Slå av hybridsystemet
Sett på parkeringsbremsen, sett giret i
P-stilling og trykk på tenningsbryteren
slik du vanligvis gjør når du stopper
hybridsystemet.
Skifte nøkkelbatteriet
Den ovennevnte fremgangsmåten er kun
ment som et midlertidig tiltak, og det
anbefales at batteriet i den elektroniske
nøkkelen skiftes umiddelbart når
batteriet er utladet. (→s. 398)
7.2 Tiltak i en nødssituasjon
457
7
Hvis det oppstår problemer

ADVARSEL!(Fortsettelse)
12-voltsbatteri – forholdsregler
Elektrolytten i 12-voltsbatteriet
inneholder giftig og etsende syre, og
tilhørende deler inneholder bly og
blyforbindelser. Ta hensyn til
forholdsreglene nedenfor når du
håndterer 12-voltsbatteriet:
• Når du arbeider med 12-
voltsbatteriet, må du alltid bruke
vernebriller og passe på at
batterivæske (syre) ikke kommer i
kontakt med huden, klær eller bilens
karosseri.
• Ikke len deg over 12-voltsbatteriet.
• Hvis du får batterisyre på huden eller
i øynene, må du umiddelbart skylle
det utsatte området med vann og
kontakte lege. Plasser en våt svamp
eller klut over det utsatte området til
legehjelp mottas.
• Vask alltid hendene etter å ha
håndtert 12-voltsbatteriholder,
poler og andre batterirelaterte deler.
• Ikke la barn komme i nærheten av
12-voltsbatteriet.
ADVARSEL!
Etter at du har ladet opp
12-voltsbatteriet igjen
(M20A-FXS-motor)
Få 12-voltsbatteriet undersøkt hos en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted så snart som
mulig. Hvis 12-voltsbatteriet er
forringet, kan fortsatt bruk føre til at
12-voltsbatteriet slipper ut en
illeluktende gass som kan være
skadelig for passasjerenes helse.
Når 12-voltsbatteriet skiftes
• Når ventilasjonspluggen og
indikatoren er i nærheten av
festeklemmen, kan det lekke
batterivæske (svovelsyre).
ADVARSEL!(Fortsettelse)
• Hvis du vil ha mer informasjon om
skifte av 12-voltsbatteriet, kontakt
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
• M20A-FXS-motor: Etter skiftet skal
utløpsslangen og utløpshullpluggen
festes til utløpshullet på det nye
12-voltsbatteriet. Hvis de ikke er
montert riktig, kan gasser
(hydrogen) lekke ut i kupeen på bilen,
og det kan være fare for at gassen
tenner og eksploderer.
OBS
Når du bruker startkabler
Når du kobler til startkablene, må du
sørge for at de ikke vikler seg inn i
kjøleviften osv.
Hindre skade på bilen (M20A-FXS-
motor)
Polen som kun skal brukes til startkabler,
skal brukes når et 12-voltsbatteri lades
fra en annen bil i en nødssituasjon. Den
kan ikke brukes til å starte en annen bil
med startkabler.
7.2.10 Hvis bilen overopphetes
Følgende kan være indikasjoner på at
bilen din er overopphetet.
• Nålen på måleren for høy
kjølevæsketemperatur (→s. 100) går
inn i rød sone, eller du mister
hybridsystemkraften. (For eksempel
når bilens hastighet ikke øker.)
• "Hybrid System Overheated"
(hybridsystemet er overopphetet)
vises i multiinformasjonsdisplayet.
• Det kommer damp fra under panseret.
7.2 Tiltak i en nødssituasjon
463
7
Hvis det oppstår problemer

7. Hvis kjøleviftene ikke går: Stopp
hybridsystemet umiddelbart, og
kontakt en autorisert Toyota-
forhandler, et autorisert
Toyota-verksted eller et annet
pålitelig verksted.
Hvis kjøleviftene går: Få bilen
kontrollert av nærmeste autoriserte
Toyota-forhandler, et autorisert
Toyota-verksted eller et annet
pålitelig verksted
Hvis meldingen "Hybrid System
Overheated" (hybridsystemet er
overopphetet) vises i
multiinformasjonsdisplayet
1. Stans bilen på et sikkert sted.
2. Stopp hybridsystemet, og løft
forsiktig opp panseret.
3. Når hybridsystemet er nedkjølt, kan
du kontrollere om det er lekkasjer på
slangene eller radiatorkjernen
(radiatoren).
2ZR-FXE-motor
M20A-FXS-motor
1Radiator
2Kjølevifter
Hvis det lekker ut mye kjølevæske,
må du umiddelbart kontakte en
autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et
annet pålitelig verksted.
4. Kjølevæskenivået er tilfredsstillende
når det er mellom linjene "FULL" eller
"F" og "LOW" eller "L" på beholderen.
2ZR-FXE-motor
M20A-FXS-motor
1Beholder
2"FULL"- eller "F"-linje
3"LOW"- eller "L"-linje
7.2 Tiltak i en nødssituasjon
465
7
Hvis det oppstår problemer
