19
Owners Manual_Europe_M9A335_fr
Index illustré
Sélecteur d’instrumentation ........................................................................P.178
Bouton TEL*1............................................................... .................................P.178
Commodo de régulateur de vitesse
Régulateur de vitesse actif .................................... .........................................P.314
Régulateur de vitesse.......................................... ...........................................P.323
Limiteur de vitesse*2............................................................... .....................P.325
Bouton LTA ..................................................... ......................................P.300, 305
Boutons du système audio au volant*1
Bouton d’activation vocale*1
*1: Consultez le “Manuel multimédia du propriétaire”.
*2: Sur modèles équipés

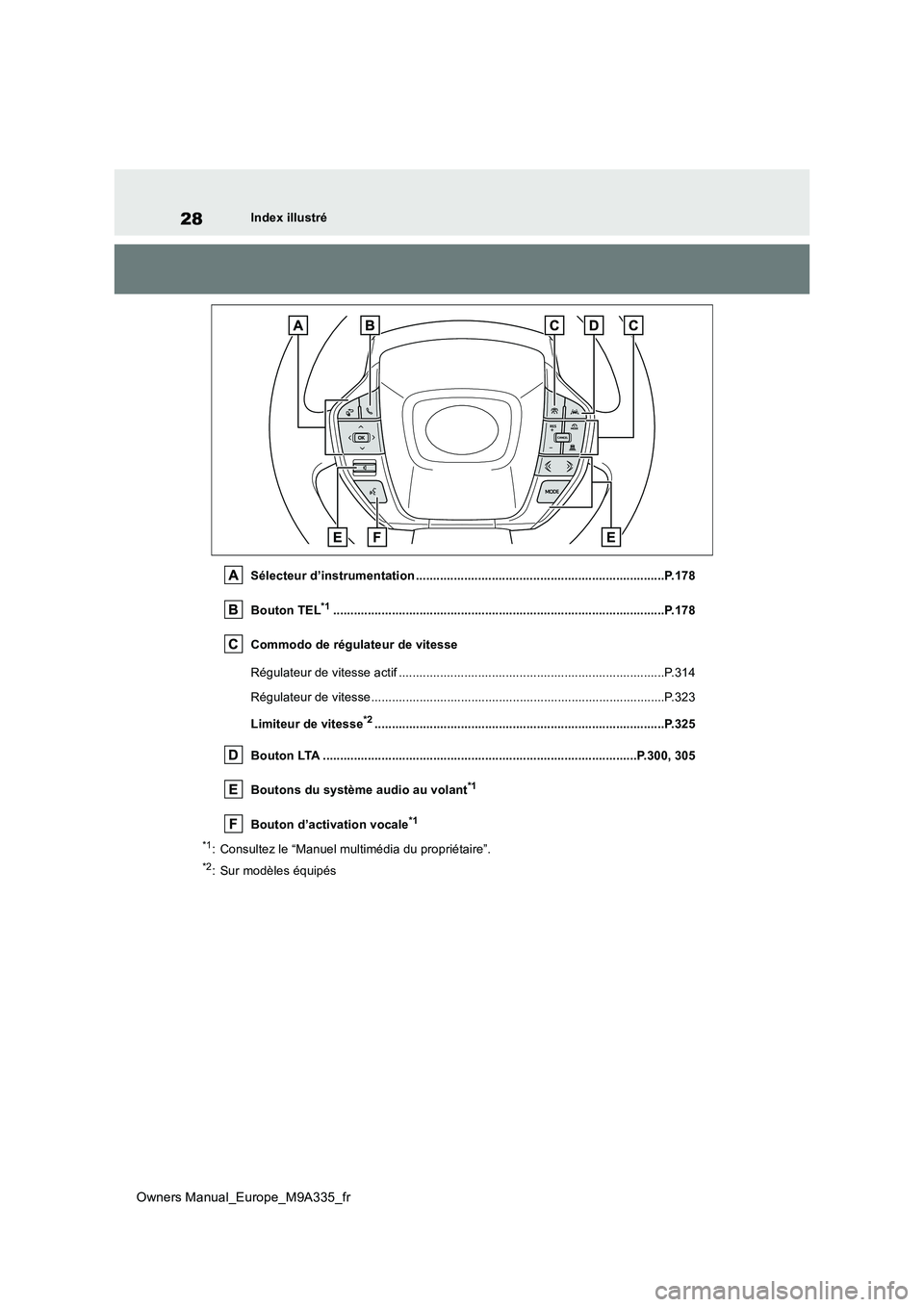

28
Owners Manual_Europe_M9A335_fr
Index illustré
Sélecteur d’instrumentation .................................... ....................................P.178
Bouton TEL*1............................................................... .................................P.178
Commodo de régulateur de vitesse
Régulateur de vitesse actif .................................... .........................................P.314
Régulateur de vitesse.......................................... ...........................................P.323
Limiteur de vitesse*2............................................................... .....................P.325
Bouton LTA ..................................................... ......................................P.300, 305
Boutons du système audio au volant*1
Bouton d’activation vocale*1
*1: Consultez le “Manuel multimédia du propriétaire”.
*2: Sur modèles équipés

116
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Recharge CA (P.123)
C’est la méthode à utiliser pour rechar-
ger depuis une prise électrique en cou-
rant alternatif avec le câble de recharge
CA ou avec un chargeur CA.
En définissant un calendrier de recharge, il
est également possible de recharger à la
date et à l’heure souhaitées. ( P.137)
■Recharge CC (P.131)
Cette méthode de recharge utilise un
chargeur CC conforme aux normes
CEI 61851 et CEI 62196. La batterie de
traction est rechargée en un temps plus
court qu’avec une recharge CA.
CEI est l’abréviation de la Commission
électrotechnique internationale, un
organisme international de normalisa-
tion.
■Système de recharge solaire*
( P.151)
*: Sur modèles équipés
Dans certaines conditions, lorsque le
véhicule est stationné, la batterie de
traction peut être rechargée par l’élec-
tricité produite par les panneaux photo-
voltaïques dont est équipé le toit du
véhicule.
Ce véhicule est équipé de plusieurs
fonctions asservies à la recharge.
■Mode Mon Espace ( P.148)
Lorsque le câble de recharge est bran-
ché au véhicule, vous pouvez utiliser la
source électrique externe pour alimen-
ter les équipements électriques tels que
le système de climatisation et le sys-
tème audio*.
*: Selon la situation, il peut arriver que la
consommation électrique soit prélevée
sur la batterie de traction.
■Chauffage de la batterie de trac-
tion
Lorsque la température extérieure est
basse et que le câble de recharge est
branché au véhicule, cette fonction
réchauffe automatiquement la batterie
de traction jusqu’à ce qu’elle atteigne
ou dépasse une certaine température.
 Cette fonction s’arrête automatique-
ment lorsque vous débranchez le
câble de recharge, ou lorsque vous
le laissez branché au véhicule au-
delà de 3 jours environ.
 Lorsque vous utilisez le calendrier
de recharge ( P.137), cette fonction
s’adapte aux horaires choisis dans
le programme.
■Régulation thermique de la batte-
rie de traction
Cette régulation se met en fonction
après que le câble de recharge soit
resté branché au véhicule 3 jours envi-
ron, et le chauffage de la batterie de
traction s’arrête automatiquement. Il
isole automatiquement la batterie de
traction par temps extrêmement froid.
 Cette régulation cesse 31 jours
après que vous ayez branché le
câble de recharge au véhicule,
même s’il l’est encore.
 Lorsque cette régulation est active,
les horaires du calendrier de
Méthodes de recharge
Vous pouvez utiliser les méthodes
suivantes pour recharge la batte-
rie de traction.
Méthodes de recharge par
types
Fonctions liées à la recharge

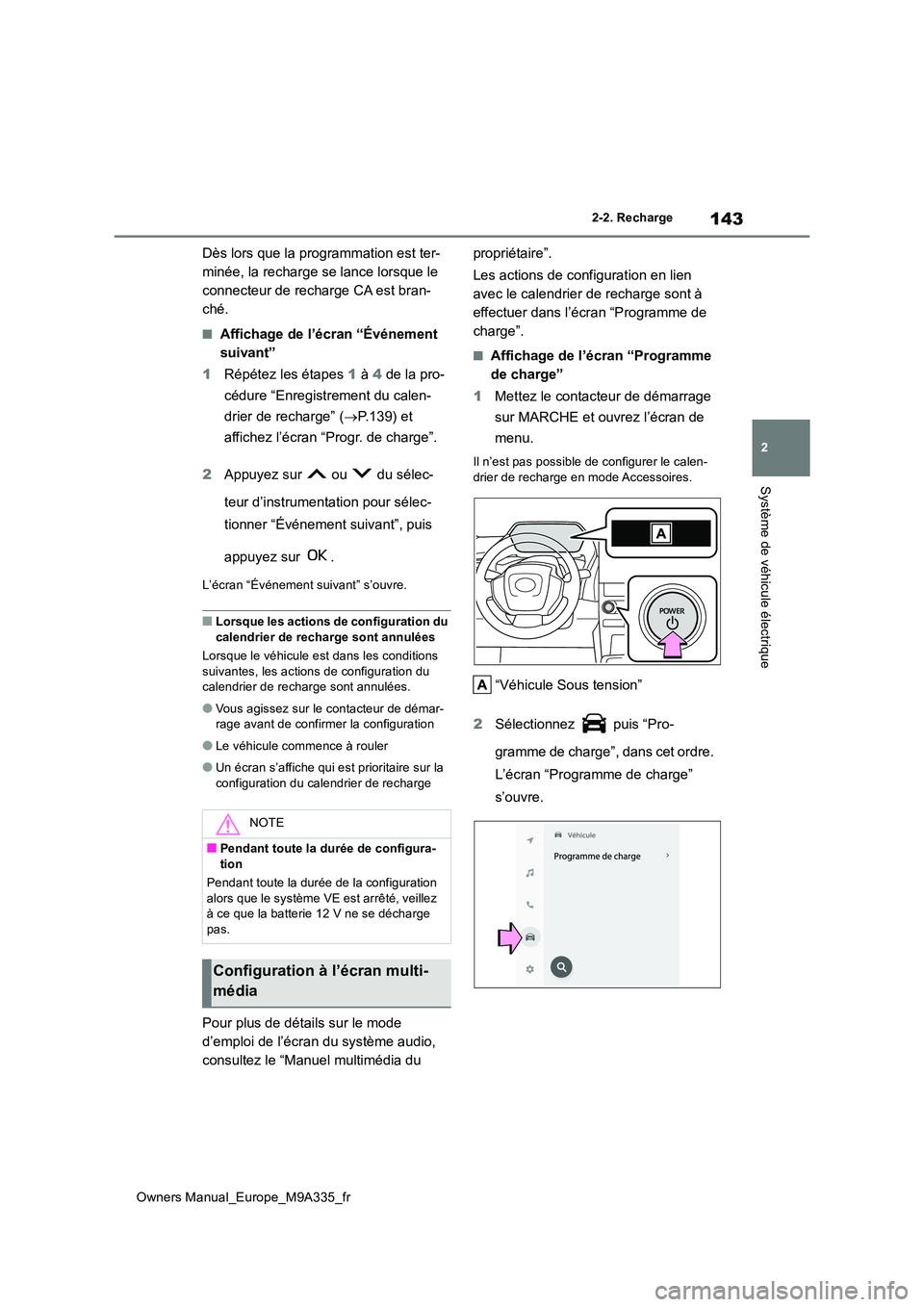

143
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Dès lors que la programmation est ter-
minée, la recharge se lance lorsque le
connecteur de recharge CA est bran-
ché.
■Affichage de l’écran “Événement
suivant”
1 Répétez les étapes 1 à 4 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Progr. de charge”.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Événement suivant”, puis
appuyez sur .
L’écran “Événement suivant” s’ouvre.
■Lorsque les actions de configuration du
calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du calendrier de recharge sont annulées.
●Vous agissez sur le contacteur de démar-rage avant de confirmer la configuration
●Le véhicule commence à rouler
●Un écran s’affiche qui est prioritaire sur la configuration du calendrier de recharge
Pour plus de détails sur le mode
d’emploi de l’écran du système audio,
consultez le “Manuel multimédia du
propriétaire”.
Les actions de configuration en lien
avec le calendrier de recharge sont à
effectuer dans l’écran “Programme de
charge”.
■Affichage de l’écran “Programme
de charge”
1 Mettez le contacteur de démarrage
sur MARCHE et ouvrez l’écran de
menu.
Il n’est pas possible de configurer le calen- drier de recharge en mode Accessoires.
“Véhicule Sous tension”
2 Sélectionnez puis “Pro-
gramme de charge”, dans cet ordre.
L’écran “Programme de charge”
s’ouvre.
NOTE
■Pendant toute la durée de configura-
tion
Pendant toute la durée de la configuration alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge
pas.
Configuration à l’écran multi-
média

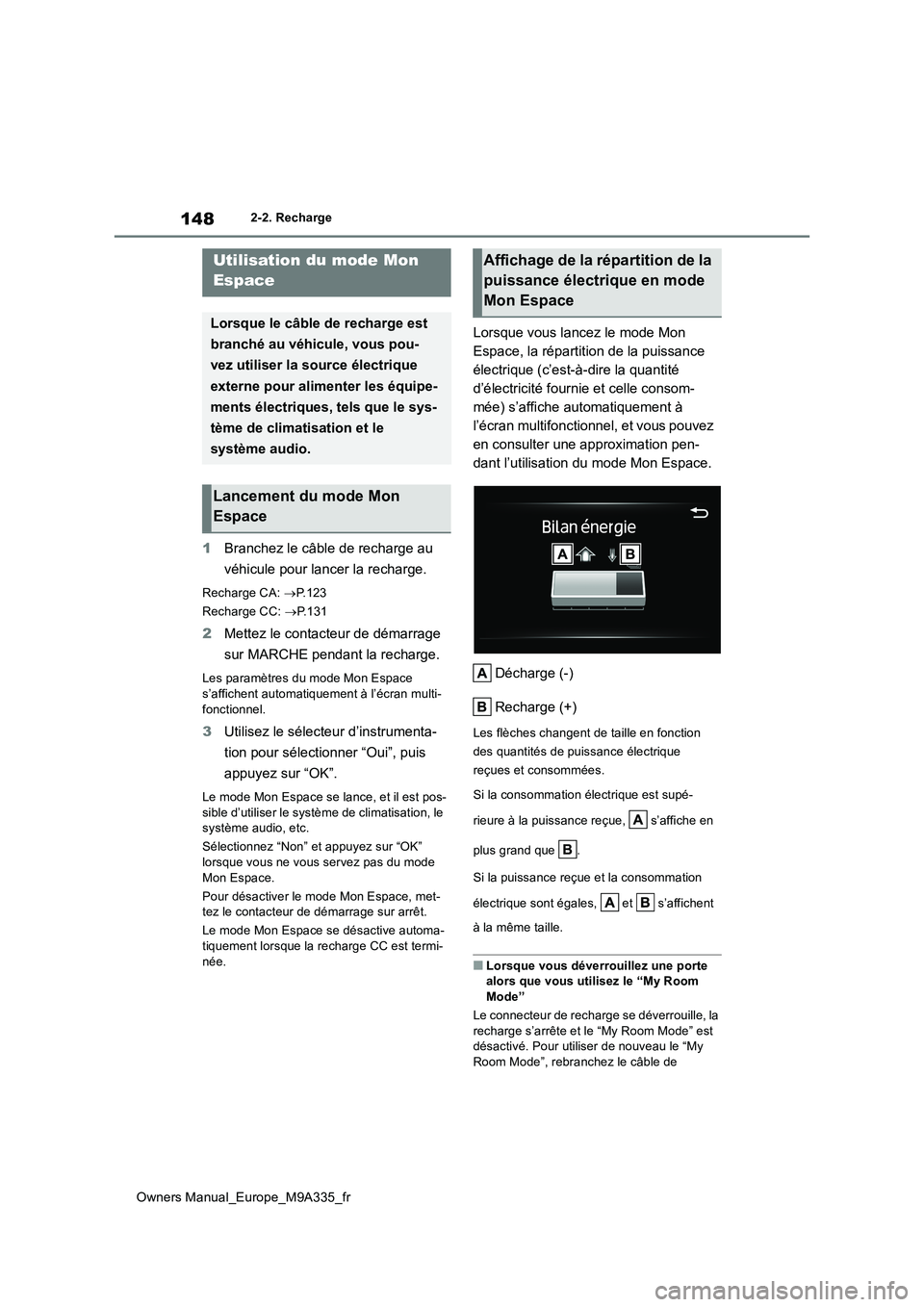

148
Owners Manual_Europe_M9A335_fr
2-2. Recharge
1Branchez le câble de recharge au
véhicule pour lancer la recharge.
Recharge CA: P.123
Recharge CC: P.131
2Mettez le contacteur de démarrage
sur MARCHE pendant la recharge.
Les paramètres du mode Mon Espace s’affichent automatiquement à l’écran multi-
fonctionnel.
3 Utilisez le sélecteur d’instrumenta-
tion pour sélectionner “Oui”, puis
appuyez sur “OK”.
Le mode Mon Espace se lance, et il est pos- sible d’utiliser le système de climatisation, le système audio, etc.
Sélectionnez “Non” et appuyez sur “OK”
lorsque vous ne vous servez pas du mode Mon Espace.
Pour désactiver le mode Mon Espace, met- tez le contacteur de démarrage sur arrêt.
Le mode Mon Espace se désactive automa-
tiquement lorsque la recharge CC est termi- née.
Lorsque vous lancez le mode Mon
Espace, la répartition de la puissance
électrique (c’est-à-dire la quantité
d’électricité fournie et celle consom-
mée) s’affiche automatiquement à
l’écran multifonctionnel, et vous pouvez
en consulter une approximation pen-
dant l’utilisation du mode Mon Espace.
Décharge (-)
Recharge (+)
Les flèches changent de taille en fonction
des quantités de puissance électrique
reçues et consommées.
Si la consommation électrique est supé-
rieure à la puissance reçue, s’affiche en
plus grand que .
Si la puissance reçue et la consommation
électrique sont égales, et s’affichent
à la même taille.
■Lorsque vous déverrouillez une porte alors que vous utilisez le “My Room Mode”
Le connecteur de recharge se déverrouille, la
recharge s’arrête et le “My Room Mode” est désactivé. Pour utiliser de nouveau le “My
Room Mode”, rebranchez le câble de
Utilisation du mode Mon
Espace
Lorsque le câble de recharge est
branché au véhicule, vous pou-
vez utiliser la source électrique
externe pour alimenter les équipe-
ments électriques, tels que le sys-
tème de climatisation et le
système audio.
Lancement du mode Mon
Espace
Affichage de la répartition de la
puissance électrique en mode
Mon Espace

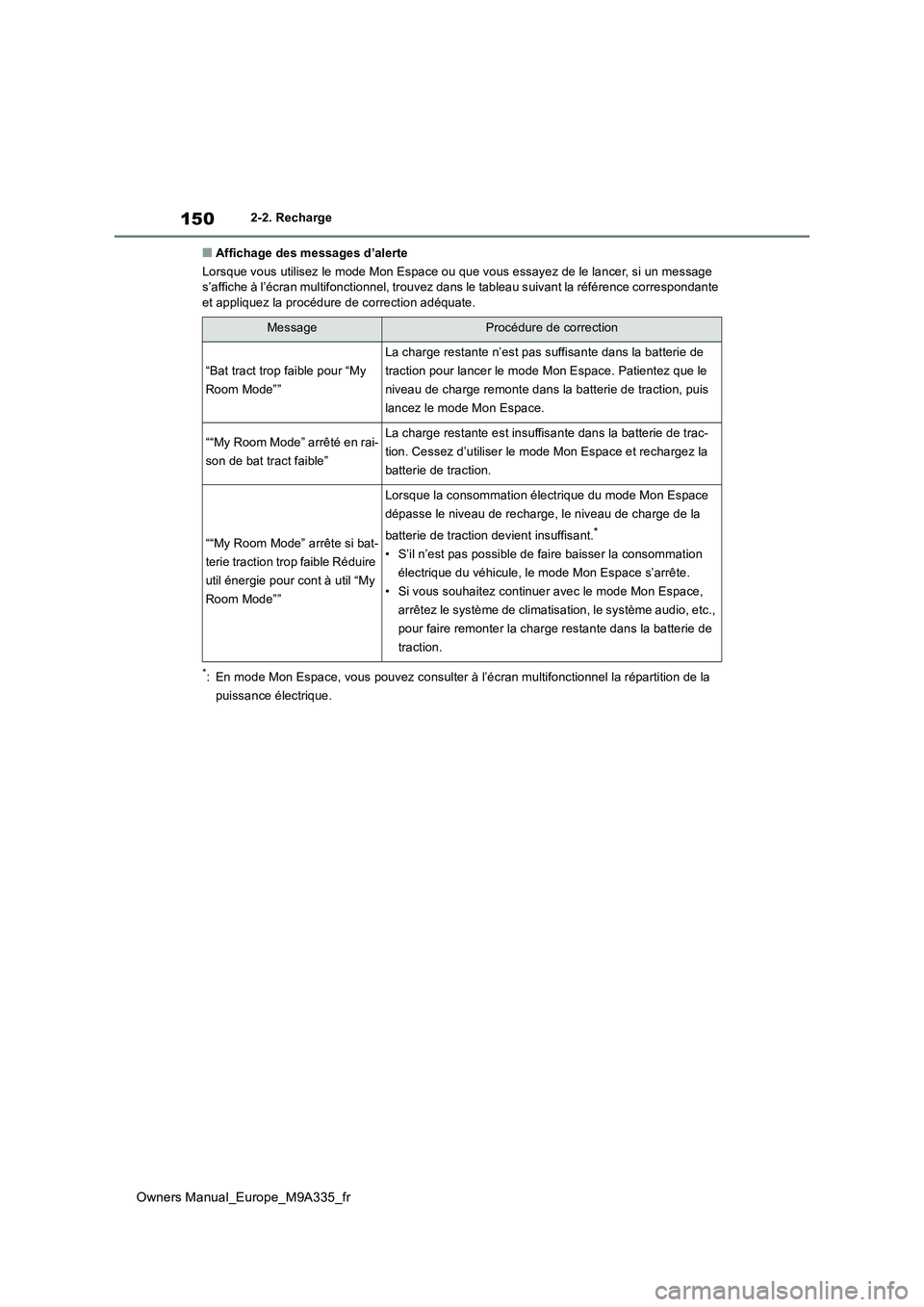

150
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Affichage des messages d’alerte
Lorsque vous utilisez le mode Mon Espace ou que vous essayez de le lancer, si un message s’affiche à l’écran multifonctionnel, trouvez dans le tableau s uivant la référence correspondante et appliquez la procédure de correction adéquate.
*: En mode Mon Espace, vous pouvez consulter à l’écran multifonct ionnel la répartition de la
puissance électrique.
MessageProcédure de correction
“Bat tract trop faible pour “My
Room Mode””
La charge restante n’est pas suffisante dans la batterie de
traction pour lancer le mode Mon Espace. Patientez que le
niveau de charge remonte dans la batterie de traction, puis
lancez le mode Mon Espace.
““My Room Mode” arrêté en rai-
son de bat tract faible”
La charge restante est insuffisante dans la batterie de trac-
tion. Cessez d’utiliser le mode Mon Espace et rechargez la
batterie de traction.
““My Room Mode” arrête si bat-
terie traction trop faible Réduire
util énergie pour cont à util “My
Room Mode””
Lorsque la consommation électrique du mode Mon Espace
dépasse le niveau de recharge, le niveau de charge de la
batterie de traction devient insuffisant.*
• S’il n’est pas possible de faire baisser la consommation
électrique du véhicule, le mode Mon Espace s’arrête.
• Si vous souhaitez continuer avec le mode Mon Espace,
arrêtez le système de climatisation, le système audio, etc.,
pour faire remonter la charge restante dans la batterie de
traction.

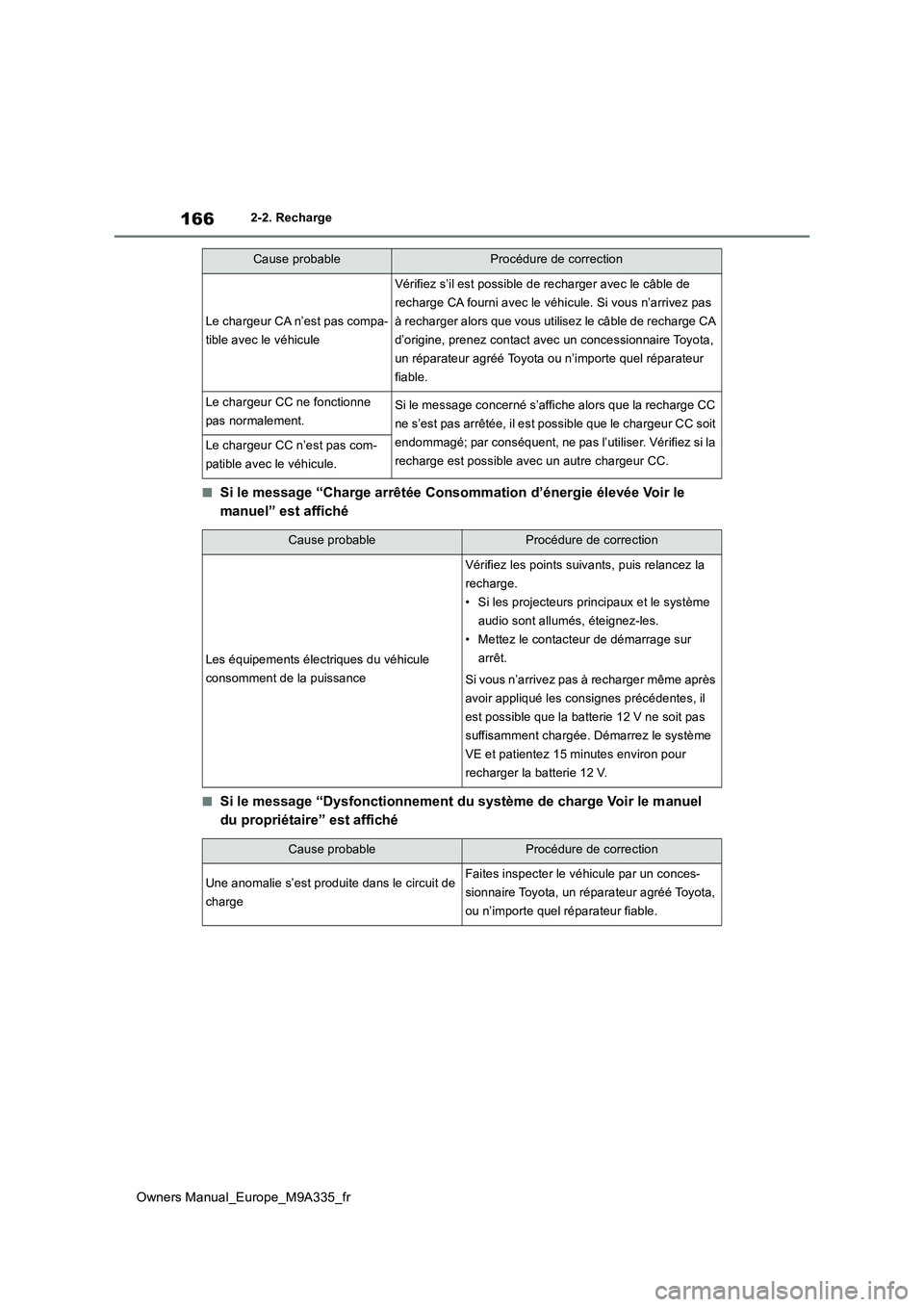

166
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Si le message “Charge arrêtée Consommation d’énergie élevée Voir le
manuel” est affiché
■Si le message “Dysfonctionnement du système de charge Voir le m anuel
du propriétaire” est affiché
Le chargeur CA n’est pas compa-
tible avec le véhicule
Vérifiez s’il est possible de recharger avec le câble de
recharge CA fourni avec le véhi cule. Si vous n’arrivez pas
à recharger alors que vous utilisez le câble de recharge CA
d’origine, prenez contact avec un concessionnaire Toyota,
un réparateur agréé Toyota ou n’importe quel réparateur
fiable.
Le chargeur CC ne fonctionne
pas normalement.
Si le message concerné s’affic he alors que la recharge CC
ne s’est pas arrêtée, il est possible que le chargeur CC soit
endommagé; par conséquent, ne pas l’utiliser. Vérifiez si la
recharge est possible av ec un autre chargeur CC.Le chargeur CC n’est pas com-
patible avec le véhicule.
Cause probableProcédure de correction
Cause probableProcédure de correction
Les équipements électriques du véhicule
consomment de la puissance
Vérifiez les points suivants, puis relancez la
recharge.
• Si les projecteurs principaux et le système
audio sont allumés, éteignez-les.
• Mettez le contacteur de démarrage sur
arrêt.
Si vous n’arrivez pas à recharger même après
avoir appliqué les consignes précédentes, il
est possible que la batterie 12 V ne soit pas
suffisamment chargée. Démarrez le système
VE et patientez 15 minutes environ pour
recharger la batterie 12 V.
Cause probableProcédure de correction
Une anomalie s’est produite dans le circuit de
charge
Faites inspecter le véhicule par un conces-
sionnaire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.

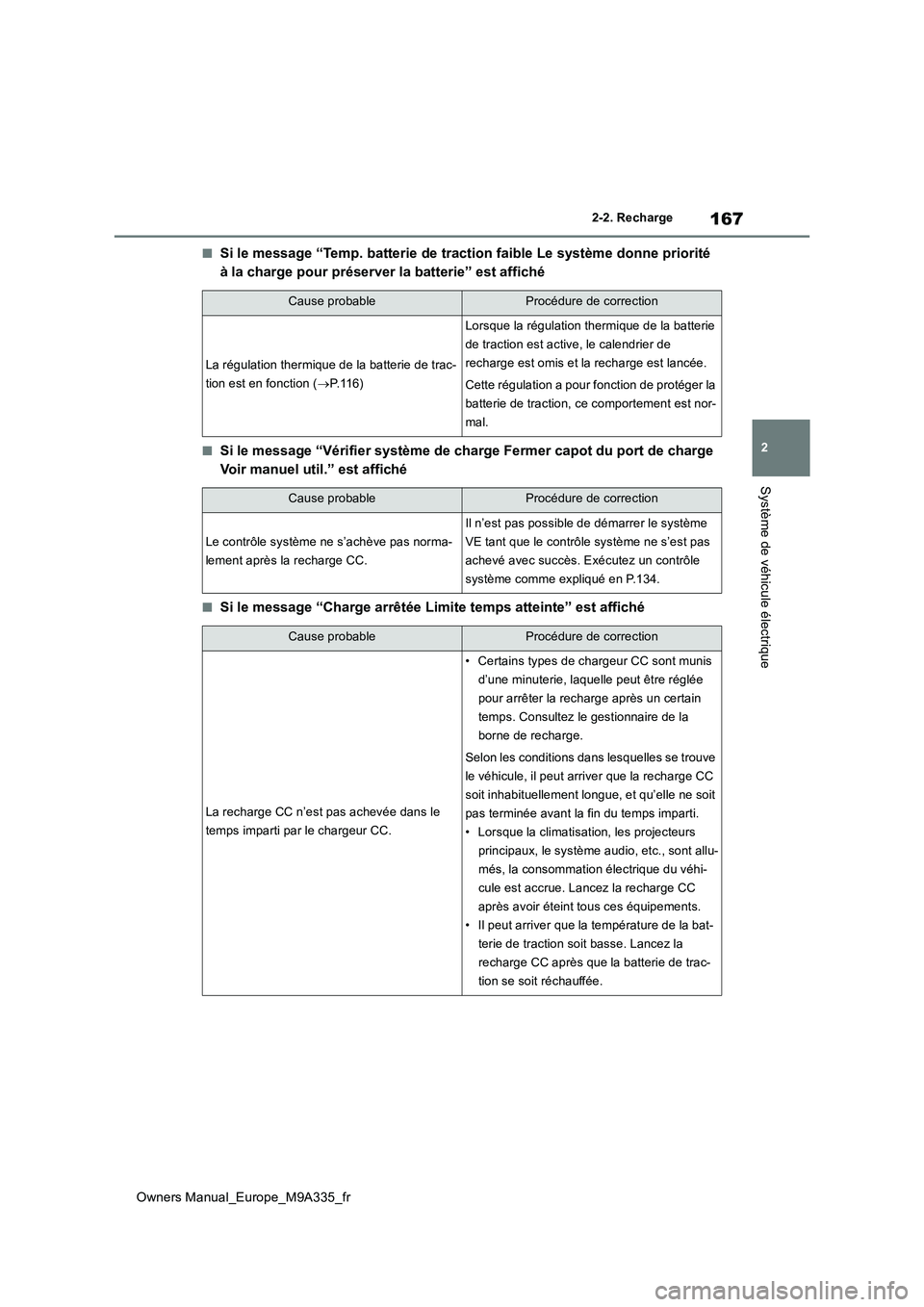

167
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
■Si le message “Temp. batterie de traction faible Le système donne priorité
à la charge pour préserver la batterie” est affiché
■Si le message “Vérifier système de charge Fermer capot du port de charge
Voir manuel util.” est affiché
■Si le message “Charge arrêtée Limite temps atteinte” est affich é
Cause probableProcédure de correction
La régulation thermique de la batterie de trac-
tion est en fonction ( P. 1 1 6 )
Lorsque la régulation thermique de la batterie
de traction est active, le calendrier de
recharge est omis et la recharge est lancée.
Cette régulation a pour fonction de protéger la
batterie de traction, ce comportement est nor-
mal.
Cause probableProcédure de correction
Le contrôle système ne s’achève pas norma-
lement après la recharge CC.
Il n’est pas possible de démarrer le système
VE tant que le contrôle système ne s’est pas
achevé avec succès. Exécutez un contrôle
système comme expliqué en P.134.
Cause probableProcédure de correction
La recharge CC n’est pas achevée dans le
temps imparti par le chargeur CC.
• Certains types de chargeur CC sont munis
d’une minuterie, laquelle peut être réglée
pour arrêter la recharge après un certain
temps. Consultez le gestionnaire de la
borne de recharge.
Selon les conditions dans lesquelles se trouve
le véhicule, il peut arriver que la recharge CC
soit inhabituellement longue, et qu’elle ne soit
pas terminée avant la fin du temps imparti.
• Lorsque la climatisation, les projecteurs
principaux, le système audio, etc., sont allu-
més, la consommation électrique du véhi-
cule est accrue. Lancez la recharge CC
après avoir éteint tous ces équipements.
• Il peut arriver que la température de la bat-
terie de traction soit basse. Lancez la
recharge CC après que la batterie de trac-
tion se soit réchauffée.
