2022 TOYOTA BZ4X sensor

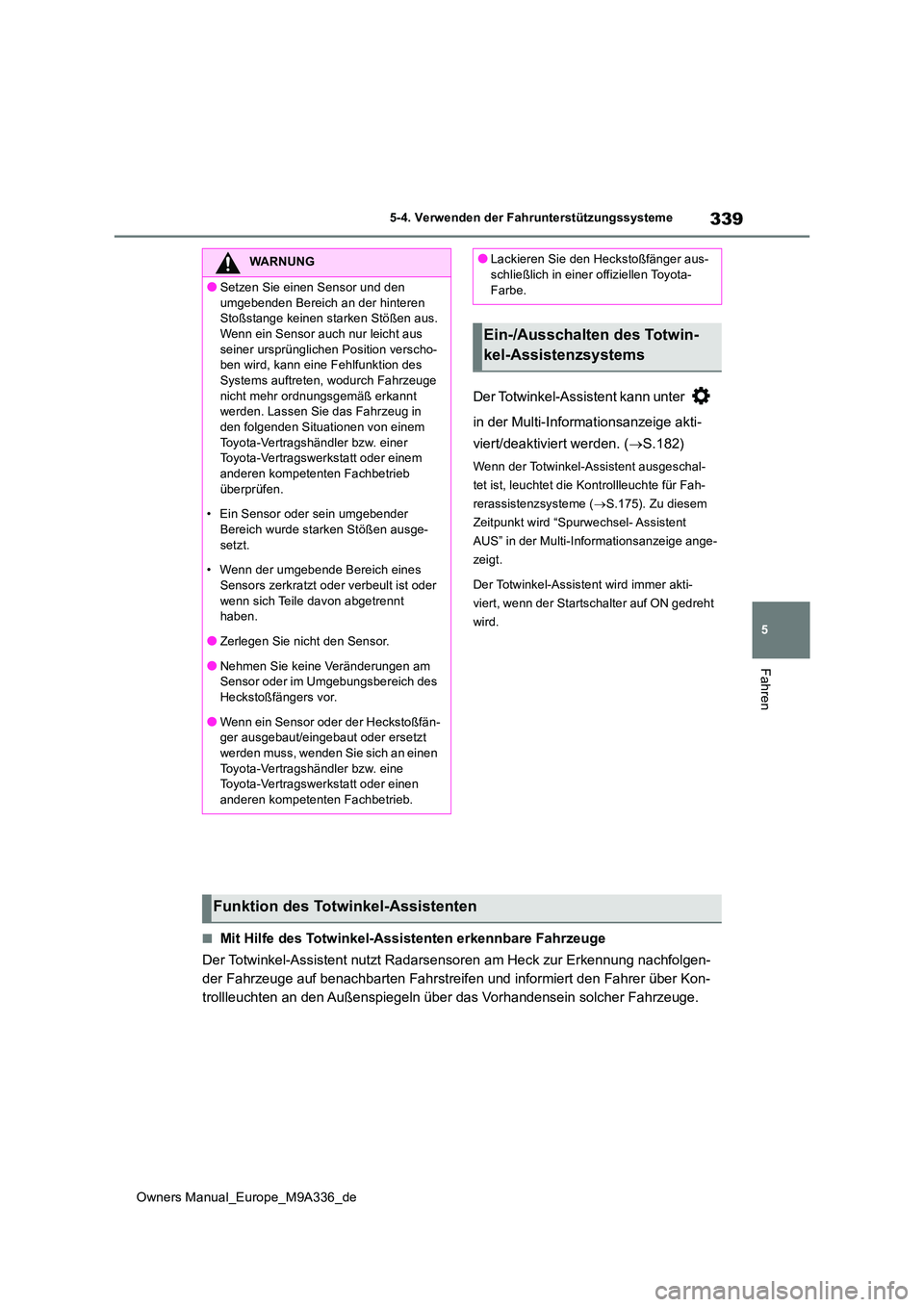

339
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
Der Totwinkel-Assistent kann unter
in der Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.182)
Wenn der Totwinkel-Assistent ausgeschal-
tet ist, leuchtet die Kontrollleuchte für Fah-
rerassistenzsysteme ( S.175). Zu diesem
Zeitpunkt wird “Spurwechsel- Assistent
AUS” in der Multi-Informationsanzeige ange-
zeigt.
Der Totwinkel-Assistent wird immer akti-
viert, wenn der Startschalter auf ON gedreht
wird.
■Mit Hilfe des Totwinkel-Assistenten erkennbare Fahrzeuge
Der Totwinkel-Assistent nutzt Radarsensoren am Heck zur Erkennu ng nachfolgen-
der Fahrzeuge auf benachbarten Fahrstreifen und informiert den Fahrer über Kon-
trollleuchten an den Außenspiegeln über das Vorhandensein solch er Fahrzeuge.
WARNUNG
●Setzen Sie einen Sensor und den
umgebenden Bereich an der hinteren Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht aus
seiner ursprünglichen Position verscho- ben wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge
nicht mehr ordnungsgemäß erkannt werden. Lassen Sie das Fahrzeug in den folgenden Situationen von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausge-
setzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder
wenn sich Teile davon abgetrennt haben.
●Zerlegen Sie nicht den Sensor.
●Nehmen Sie keine Veränderungen am Sensor oder im Umgebungsbereich des Heckstoßfängers vor.
●Wenn ein Sensor oder der Heckstoßfän-ger ausgebaut/eingebaut oder ersetzt
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
●Lackieren Sie den Heckstoßfänger aus- schließlich in einer offiziellen Toyota-
Farbe.
Ein-/Ausschalten des Totwin-
kel-Assistenzsystems
Funktion des Totwinkel-Assistenten

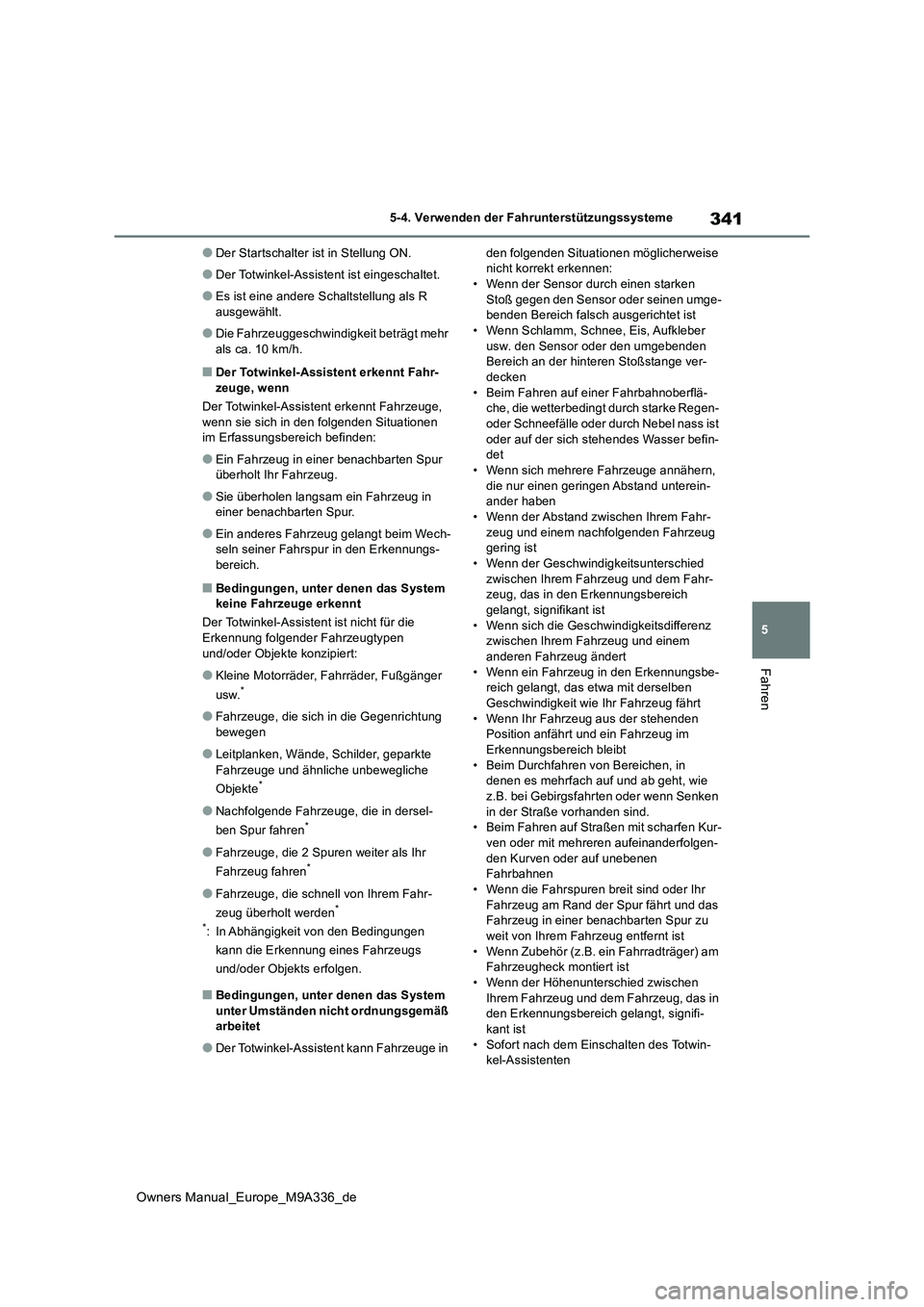

341
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
●Der Startschalter ist in Stellung ON.
●Der Totwinkel-Assistent ist eingeschaltet.
●Es ist eine andere Schaltstellung als R ausgewählt.
●Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 10 km/h.
■Der Totwinkel-Assistent erkennt Fahr-
zeuge, wenn
Der Totwinkel-Assistent erkennt Fahrzeuge, wenn sie sich in den folgenden Situationen im Erfassungsbereich befinden:
●Ein Fahrzeug in ei ner benachbarten Spur überholt Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in einer benachbarten Spur.
●Ein anderes Fahrzeug gelangt beim Wech-seln seiner Fahrspur in den Erkennungs-
bereich.
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
Der Totwinkel-Assistent ist nicht für die Erkennung folgender Fahrzeugtypen
und/oder Objekte konzipiert:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich in die Gegenrichtung
bewegen
●Leitplanken, Wände, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Objekte*
●Nachfolgende Fahrzeuge, die in dersel-
ben Spur fahren*
●Fahrzeuge, die 2 Spuren weiter als Ihr
Fahrzeug fahren*
●Fahrzeuge, die schnell von Ihrem Fahr-
zeug überholt werden*
*: In Abhängigkeit von den Bedingungen
kann die Erkennung eines Fahrzeugs
und/oder Objekts erfolgen.
■Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß arbeitet
●Der Totwinkel-Assistent kann Fahrzeuge in
den folgenden Situationen möglicherweise nicht korrekt erkennen:• Wenn der Sensor durch einen starken
Stoß gegen den Sensor oder seinen umge- benden Bereich falsch ausgerichtet ist• Wenn Schlamm, Schnee, Eis, Aufkleber
usw. den Sensor oder den umgebenden Bereich an der hinteren Stoßstange ver-decken
• Beim Fahren auf einer Fahrbahnoberflä- che, die wetterbedingt durch starke Regen- oder Schneefälle oder durch Nebel nass ist
oder auf der sich stehendes Wasser befin- det• Wenn sich mehrere Fahrzeuge annähern,
die nur einen geringen Abstand unterein- ander haben• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist• Wenn der Geschwindigkeitsunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich gelangt, signifikant ist
• Wenn sich die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erkennungsbe- reich gelangt, das etwa mit derselben Geschwindigkeit wie Ihr Fahrzeug fährt
• Wenn Ihr Fahrzeug aus der stehenden Position anfährt und ein Fahrzeug im Erkennungsbereich bleibt
• Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie z.B. bei Gebirgsfahrten oder wenn Senken
in der Straße vorhanden sind. • Beim Fahren auf Straßen mit scharfen Kur-ven oder mit mehreren aufeinanderfolgen-
den Kurven oder auf unebenen Fahrbahnen• Wenn die Fahrspuren breit sind oder Ihr
Fahrzeug am Rand der Spur fährt und das Fahrzeug in einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Zubehör (z.B. ein Fahrradträger) am Fahrzeugheck montiert ist• Wenn der Höhenunterschied zwischen
Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifi-kant ist
• Sofort nach dem Einschalten des Totwin- kel-Assistenten

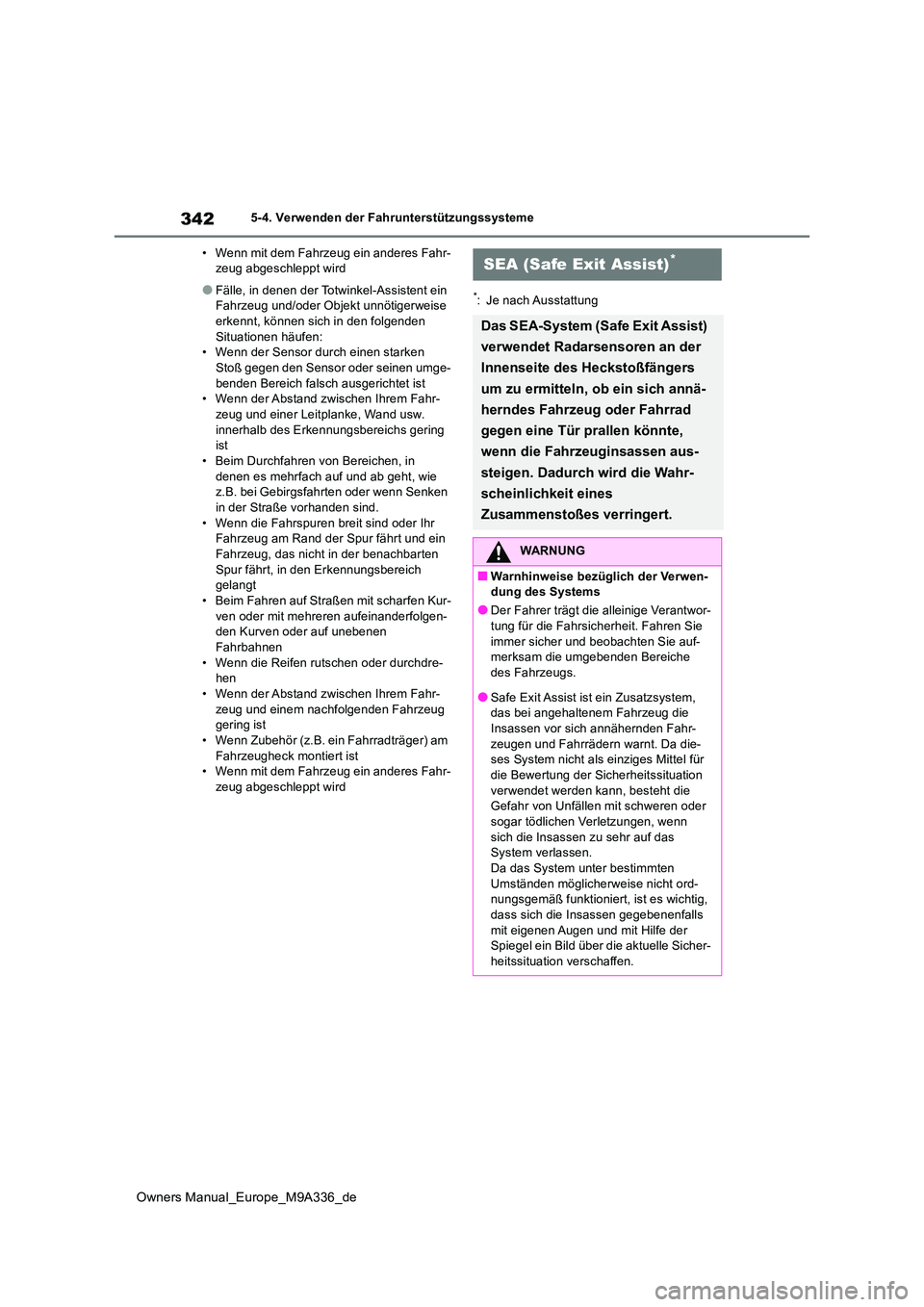

342
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
• Wenn mit dem Fahrzeug ein anderes Fahr- zeug abgeschleppt wird
●Fälle, in denen der Totwinkel-Assistent ein Fahrzeug und/oder Objekt unnötigerweise erkennt, können sich in den folgenden
Situationen häufen: • Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist • Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw.
innerhalb des Erkennungsbereichs gering ist• Beim Durchfahren von Bereichen, in
denen es mehrfach auf und ab geht, wie z.B. bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und ein Fahrzeug, das nicht in der benachbarten
Spur fährt, in den Erkennungsbereich gelangt• Beim Fahren auf Straßen mit scharfen Kur-
ven oder mit mehreren aufeinanderfolgen- den Kurven oder auf unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdre- hen• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist• Wenn Zubehör (z.B. ein Fahrradträger) am
Fahrzeugheck montiert ist • Wenn mit dem Fahrzeug ein anderes Fahr-zeug abgeschleppt wird
*: Je nach Ausstattung
SEA (Safe Exit Assist)*
Das SEA-System (Safe Exit Assist)
verwendet Radarsensoren an der
Innenseite des Heckstoßfängers
um zu ermitteln, ob ein sich annä-
herndes Fahrzeug oder Fahrrad
gegen eine Tür prallen könnte,
wenn die Fahrzeuginsassen aus-
steigen. Dadurch wird die Wahr-
scheinlichkeit eines
Zusammenstoßes verringert.
WARNUNG
■Warnhinweise bezüglich der Verwen- dung des Systems
●Der Fahrer trägt die alleinige Verantwor-
tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-merksam die umgebenden Bereiche
des Fahrzeugs.
●Safe Exit Assist ist ein Zusatzsystem, das bei angehaltenem Fahrzeug die
Insassen vor sich annähernden Fahr- zeugen und Fahrrädern warnt. Da die-ses System nicht als einziges Mittel für
die Bewertung der Sicherheitssituation verwendet werden kann, besteht die Gefahr von Unfällen mit schweren oder
sogar tödlichen Verletzungen, wenn sich die Insassen zu sehr auf das System verlassen.
Da das System unter bestimmten Umständen möglicherweise nicht ord-nungsgemäß funktioniert, ist es wichtig,
dass sich die Insassen gegebenenfalls mit eigenen Augen und mit Hilfe der Spiegel ein Bild über die aktuelle Sicher-
heitssituation verschaffen.

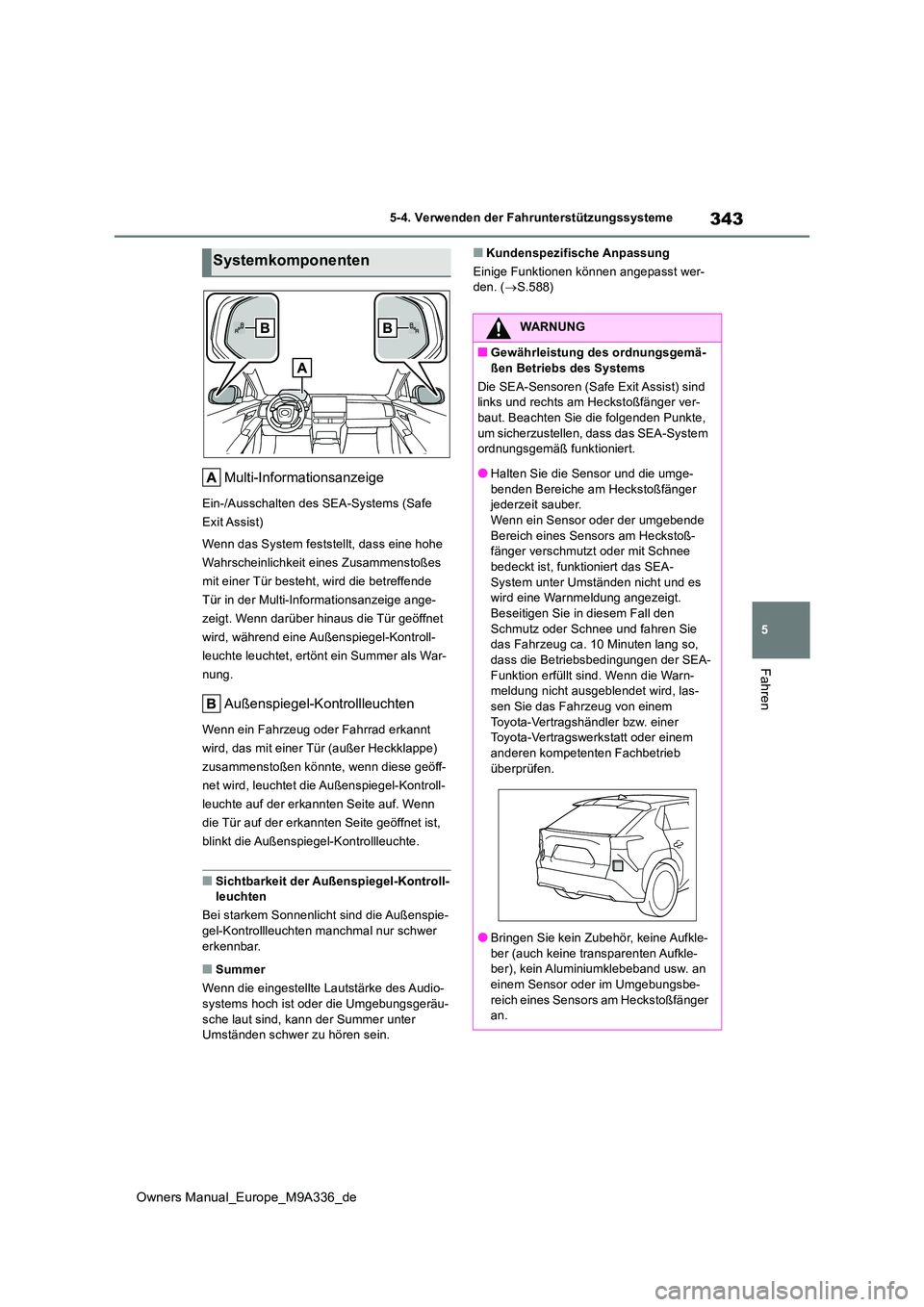

343
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
Multi-Informationsanzeige
Ein-/Ausschalten des SEA-Systems (Safe
Exit Assist)
Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit eines Zusammenstoßes
mit einer Tür besteht, wird die betreffende
Tür in der Multi-Informationsanzeige ange-
zeigt. Wenn darüber hinaus die Tür geöffnet
wird, während eine Außenspiegel-Kontroll-
leuchte leuchtet, ertönt ein Summer als War-
nung.
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug oder Fahrrad erkannt
wird, das mit einer Tür (außer Heckklappe)
zusammenstoßen könnte, wenn diese geöff-
net wird, leuchtet die Außenspiegel-Kontroll-
leuchte auf der erkannten Seite auf. Wenn
die Tür auf der erkannten Seite geöffnet ist,
blinkt die Außenspiegel-Kontrollleuchte.
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Bei starkem Sonnenlicht sind die Außenspie-
gel-Kontrollleuchten manchmal nur schwer erkennbar.
■Summer
Wenn die eingestellte Lautstärke des Audio- systems hoch ist oder die Umgebungsgeräu-
sche laut sind, kann der Summer unter Umständen schwer zu hören sein.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.588)
Systemkomponenten
WARNUNG
■Gewährleistung des ordnungsgemä-
ßen Betriebs des Systems
Die SEA-Sensoren (Safe Exit Assist) sind links und rechts am Heckstoßfänger ver-baut. Beachten Sie die folgenden Punkte,
um sicherzustellen, dass das SEA-System ordnungsgemäß funktioniert.
●Halten Sie die Sensor und die umge-
benden Bereiche am Heckstoßfänger jederzeit sauber.Wenn ein Sensor oder der umgebende
Bereich eines Sensors am Heckstoß- fänger verschmutzt oder mit Schnee bedeckt ist, funktioniert das SEA-
System unter Umständen nicht und es wird eine Warnmeldung angezeigt. Beseitigen Sie in diesem Fall den
Schmutz oder Schnee und fahren Sie das Fahrzeug ca. 10 Minuten lang so, dass die Betriebsbedingungen der SEA-
Funktion erfüllt sind. Wenn die Warn- meldung nicht ausgeblendet wird, las-sen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
●Bringen Sie kein Zubehör, keine Aufkle-ber (auch keine transparenten Aufkle-ber), kein Aluminiumklebeband usw. an
einem Sensor oder im Umgebungsbe- reich eines Sensors am Heckstoßfänger an.

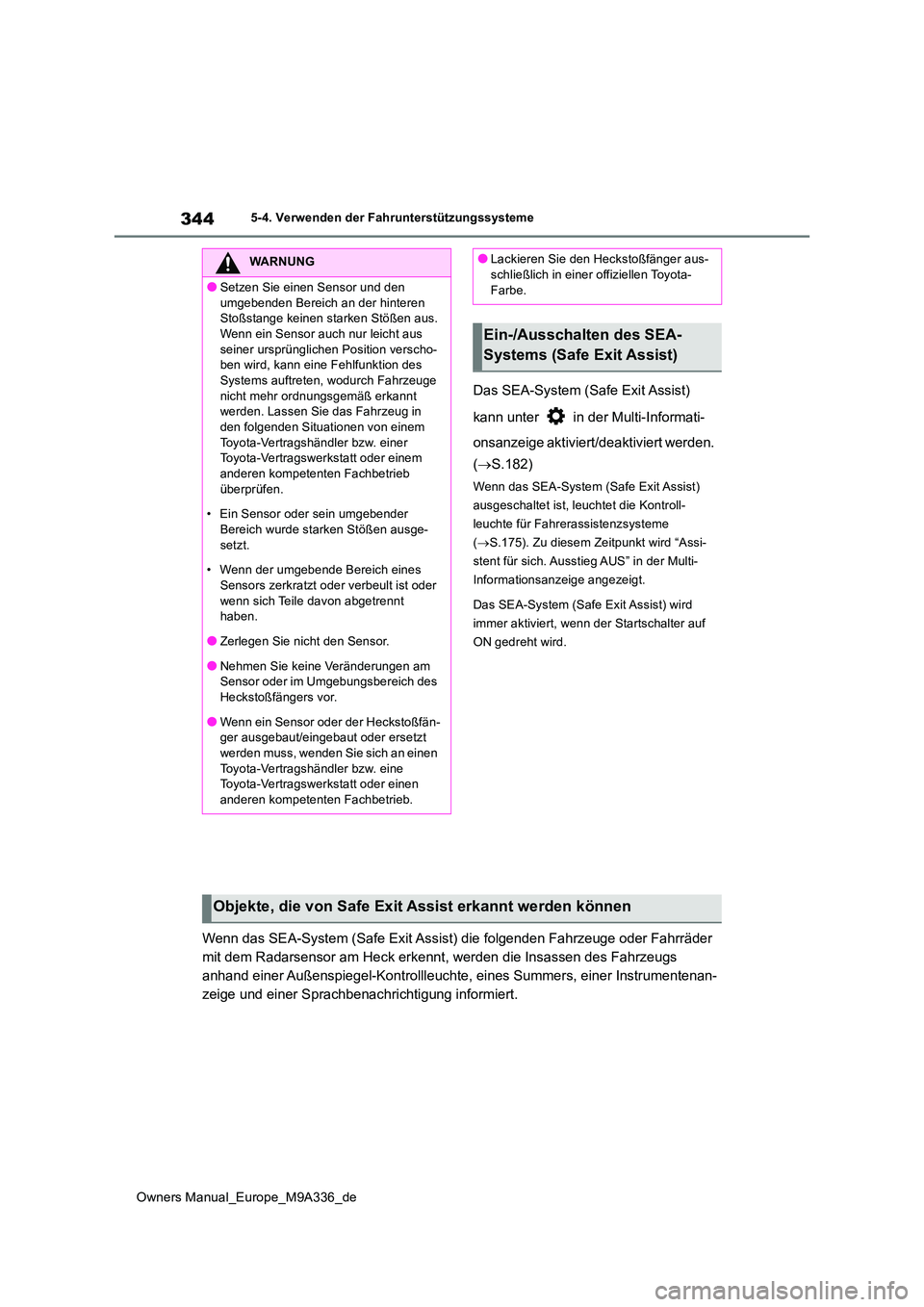

344
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Das SEA-System (Safe Exit Assist)
kann unter in der Multi-Informati-
onsanzeige aktiviert/deaktiviert werden.
( S.182)
Wenn das SEA-System (Safe Exit Assist)
ausgeschaltet ist, leuchtet die Kontroll-
leuchte für Fahrerassistenzsysteme
( S.175). Zu diesem Zeitpunkt wird “Assi-
stent für sich. Ausstieg AUS” in der Multi-
Informationsanzeige angezeigt.
Das SEA-System (Safe Exit Assist) wird
immer aktiviert, wenn der Startschalter auf
ON gedreht wird.
Wenn das SEA-System (Safe Exit Assist) die folgenden Fahrzeuge oder Fahrräder
mit dem Radarsensor am Heck erke nnt, werden die Insassen des Fahrzeugs
anhand einer Außenspiegel-Kontrollleuchte, eines Summers, einer Instrumentenan-
zeige und einer Sprachbenachrichtigung informiert.
WARNUNG
●Setzen Sie einen Sensor und den
umgebenden Bereich an der hinteren Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht aus
seiner ursprünglichen Position verscho- ben wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge
nicht mehr ordnungsgemäß erkannt werden. Lassen Sie das Fahrzeug in den folgenden Situationen von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
• Ein Sensor oder sein umgebender Bereich wurde starken Stößen ausge-
setzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder
wenn sich Teile davon abgetrennt haben.
●Zerlegen Sie nicht den Sensor.
●Nehmen Sie keine Veränderungen am Sensor oder im Umgebungsbereich des Heckstoßfängers vor.
●Wenn ein Sensor oder der Heckstoßfän-ger ausgebaut/eingebaut oder ersetzt
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
●Lackieren Sie den Heckstoßfänger aus- schließlich in einer offiziellen Toyota-
Farbe.
Ein-/Ausschalten des SEA-
Systems (Safe Exit Assist)
Objekte, die von Safe Exit Assist erkannt werden können

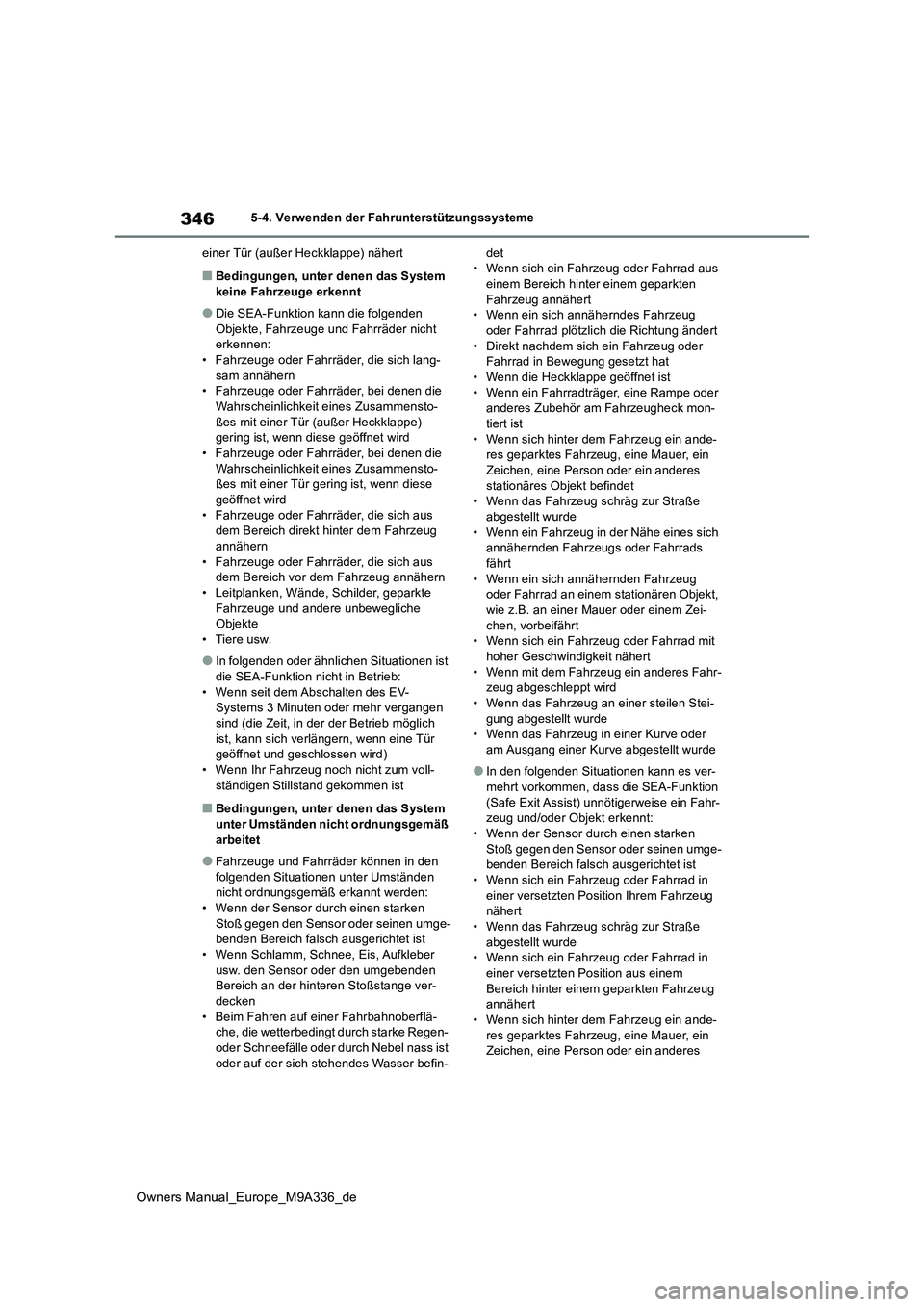

346
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
einer Tür (außer Heckklappe) nähert
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
●Die SEA-Funktion kann die folgenden Objekte, Fahrzeuge und Fahrräder nicht erkennen:
• Fahrzeuge oder Fahrräder, die sich lang- sam annähern• Fahrzeuge oder Fahrräder, bei denen die
Wahrscheinlichkeit eines Zusammensto- ßes mit einer Tür (außer Heckklappe) gering ist, wenn diese geöffnet wird
• Fahrzeuge oder Fahrräder, bei denen die Wahrscheinlichkeit eines Zusammensto-ßes mit einer Tür gering ist, wenn diese
geöffnet wird • Fahrzeuge oder Fahrräder, die sich aus dem Bereich direkt hinter dem Fahrzeug
annähern • Fahrzeuge oder Fahrräder, die sich aus dem Bereich vor dem Fahrzeug annähern
• Leitplanken, Wände, Schilder, geparkte Fahrzeuge und andere unbewegliche Objekte
• Tiere usw.
●In folgenden oder ähnlichen Situationen ist
die SEA-Funktion nicht in Betrieb: • Wenn seit dem Abschalten des EV-Systems 3 Minuten oder mehr vergangen
sind (die Zeit, in der der Betrieb möglich ist, kann sich verlängern, wenn eine Tür geöffnet und geschlossen wird)
• Wenn Ihr Fahrzeug noch nicht zum voll- ständigen Stillstand gekommen ist
■Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß
arbeitet
●Fahrzeuge und Fahrräder können in den
folgenden Situationen unter Umständen nicht ordnungsgemäß erkannt werden:• Wenn der Sensor durch einen starken
Stoß gegen den Sensor oder seinen umge- benden Bereich falsch ausgerichtet ist• Wenn Schlamm, Schnee, Eis, Aufkleber
usw. den Sensor oder den umgebenden Bereich an der hinteren Stoßstange ver-decken
• Beim Fahren auf einer Fahrbahnoberflä- che, die wetterbedingt durch starke Regen- oder Schneefälle oder durch Nebel nass ist
oder auf der sich stehendes Wasser befin-
det • Wenn sich ein Fahrzeug oder Fahrrad aus einem Bereich hinter einem geparkten
Fahrzeug annähert • Wenn ein sich annäherndes Fahrzeug oder Fahrrad plötzlich die Richtung ändert
• Direkt nachdem sich ein Fahrzeug oder Fahrrad in Bewegung gesetzt hat• Wenn die Heckklappe geöffnet ist
• Wenn ein Fahrradträger, eine Rampe oder anderes Zubehör am Fahrzeugheck mon-tiert ist
• Wenn sich hinter dem Fahrzeug ein ande- res geparktes Fahrzeug, eine Mauer, ein Zeichen, eine Person oder ein anderes
stationäres Objekt befindet • Wenn das Fahrzeug schräg zur Straße abgestellt wurde
• Wenn ein Fahrzeug in der Nähe eines sich annähernden Fahrzeugs oder Fahrrads fährt
• Wenn ein sich annähernden Fahrzeug oder Fahrrad an einem stationären Objekt, wie z.B. an einer Mauer oder einem Zei-
chen, vorbeifährt • Wenn sich ein Fahrzeug oder Fahrrad mit hoher Geschwindigkeit nähert
• Wenn mit dem Fahrzeug ein anderes Fahr- zeug abgeschleppt wird• Wenn das Fahrzeug an einer steilen Stei-
gung abgestellt wurde • Wenn das Fahrzeug in einer Kurve oder am Ausgang einer Kur ve abgestellt wurde
●In den folgenden Situationen kann es ver- mehrt vorkommen, dass die SEA-Funktion
(Safe Exit Assist) unnötigerweise ein Fahr- zeug und/oder Objekt erkennt:• Wenn der Sensor durch einen starken
Stoß gegen den Sensor oder seinen umge- benden Bereich falsch ausgerichtet ist• Wenn sich ein Fahrzeug oder Fahrrad in
einer versetzten Position Ihrem Fahrzeug nähert• Wenn das Fahrzeug schräg zur Straße
abgestellt wurde • Wenn sich ein Fahrzeug oder Fahrrad in einer versetzten Position aus einem
Bereich hinter einem geparkten Fahrzeug annähert• Wenn sich hinter dem Fahrzeug ein ande-
res geparktes Fahrzeug, eine Mauer, ein Zeichen, eine Person oder ein anderes

347
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
stationäres Objekt befindet • Wenn ein sich annäherndes Fahrzeug oder Fahrrad plötzlic h die Richtung ändert
• Wenn ein sich annähernden Fahrzeug oder Fahrrad an einem stationären Objekt, wie z.B. an einer Mauer oder einem Zei-
chen, vorbeifährt • Wenn die Heckklappe geöffnet ist• Wenn ein Fahrradträger, eine Rampe oder
anderes Zubehör am Fahrzeugheck mon- tiert ist• Wenn sich ein Fahrzeug oder Fahrrad mit
hoher Geschwindigkeit nähert • Wenn mit dem Fahrzeug ein anderes Fahr-zeug abgeschleppt wird
• Wenn das Fahrzeug an einer steilen Stei- gung abgestellt wurde• Wenn das Fahrzeug in einer Kurve oder
am Ausgang einer Kurve abgestellt wurde
*: Je nach Ausstattung

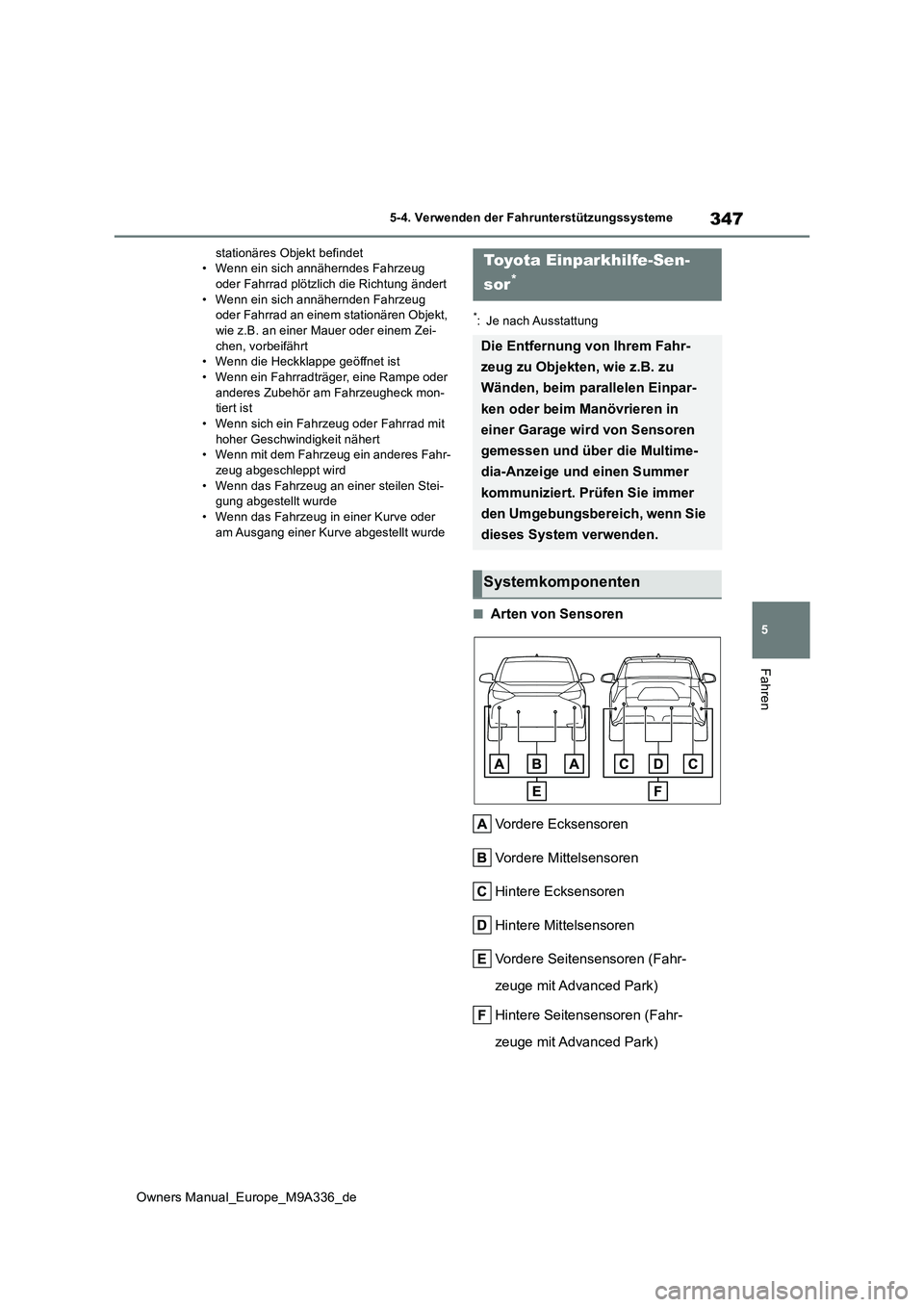

■Arten von Sensoren
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren (Fahr-
zeuge mit Advanced Park)
Hintere Seitensensoren (Fahr-
zeuge mit Advanced Park)
Toyota Einparkhilfe-Sen-
sor*
Die Entfernung von Ihrem Fahr-
zeug zu Objekten, wie z.B. zu
Wänden, beim parallelen Einpar-
ken oder beim Manövrieren in
einer Garage wird von Sensoren
gemessen und über die Multime-
dia-Anzeige und einen Summer
kommuniziert. Prüfen Sie immer
den Umgebungsbereich, wenn Sie
dieses System verwenden.
Systemkomponenten

348
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme

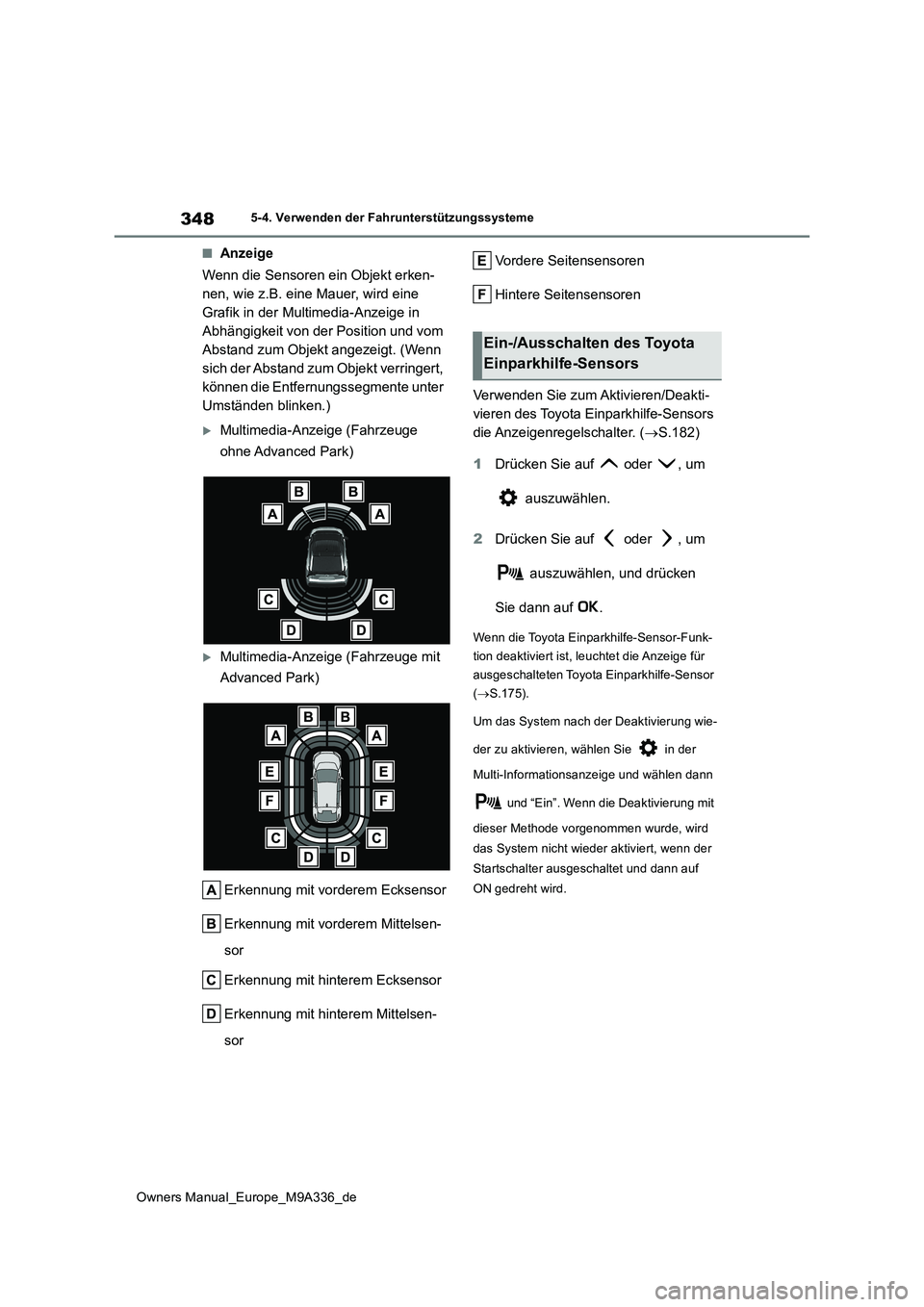

■Anzeige
Wenn die Sensoren ein Objekt erken-
nen, wie z.B. eine Mauer, wird eine
Grafik in der Multimedia-Anzeige in
Abhängigkeit von der Position und vom
Abstand zum Objekt angezeigt. (Wenn
sich der Abstand zum Objekt verringert,
können die Entfernungssegmente unter
Umständen blinken.)
Multimedia-Anzeige (Fahrzeuge
ohne Advanced Park)
Multimedia-Anzeige (Fahrzeuge mit
Advanced Park)
Erkennung mit vorderem Ecksensor
Erkennung mit vorderem Mittelsen-
sor
Erkennung mit hinterem Ecksensor
Erkennung mit hinterem Mittelsen-
sor
Vordere Seitensensoren
Hintere Seitensensoren
Verwenden Sie zum Aktivieren/Deakti-
vieren des Toyota Einparkhilfe-Sensors
die Anzeigenregelschalter. ( S.182)
1 Drücken Sie auf oder , um
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen, und drücken
Sie dann auf .
Wenn die Toyota Einparkhilfe-Sensor-Funk-
tion deaktiviert ist, leuchtet die Anzeige für
ausgeschalteten Toyota Einparkhilfe-Sensor
( S.175).
Um das System nach der Deaktivierung wie-
der zu aktivieren, wählen Sie in der
Multi-Informationsanzeige und wählen dann
und “Ein”. Wenn die Deaktivierung mit
dieser Methode vorgenommen wurde, wird
das System nicht wieder aktiviert, wenn der
Startschalter ausgeschaltet und dann auf
ON gedreht wird.
Ein-/Ausschalten des Toyota
Einparkhilfe-Sensors
